Fékbetétek cseréje az autóban – javítási útmutató

letöltés: 406

Megtekintések: 3942

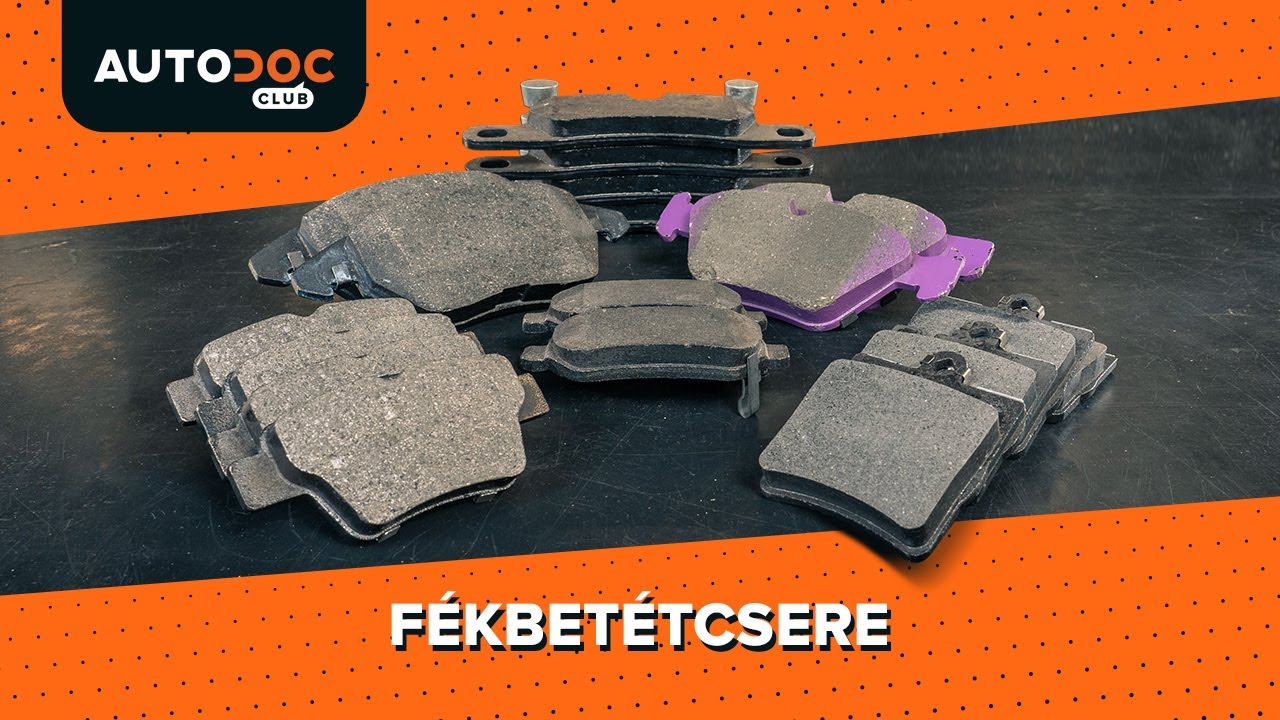

Fékbetétcsere [ÚTMUTATÓ AUTODOC]

Fékbetétek cseréje az autóban – javítási útmutató

Szükséges szerszámok:

                      Lapos csavarhúzó

                      Menetfúró hajtóvas

                      Torx kulcs

                      Torx vég

                      Kerék dugókulcs készlet

                      Ütvecsavarozó dugókulcs

                      Kerámia zsír

                      Féktisztító

                      Emelő

                      Féknyereg visszanyomó

Szerszámok vásárlása

A fékbetétek cseréjének okai:

kopás
rendellenes zaj fékezéskor
lecsökkent fékhatásfok

1.

Készítse elő a megfelelő szerszámokat és új fékbetéteket

Az AUTODOC javasolja:
A fékbetéteket mindenképpen párban cserélje egy tengelyenAz első és a hátsó fékbetétek cseréjének menete szinte azonos
2.

A hátsó féknyergek felszerelhetők rögzítőfék-mechanizmussal
3.

Ha mechanikusan kábel hajtja, akkor a fékbetétek cseréje előtt oldja le a kábelt
4.

Ha elektromos működtetésű, állítsa a rendszert szerviz üzemmódba
5.

A fékbetétek cseréjekor a féknyereg dugattyúit vissza kell nyomni a féknyeregtestbe
6.

Ha a hátsó féknyergek rögzítőfék-mechanizmussal vannak felszerelve, akkor a dugattyúkat el is kell fordítani visszanyomás közben. Használjon speciális adapteres szerszámot
7.

A legelterjedtebb kialakítás az úszó féknyereg
8.

A fékbetétek cseréje előtt el kell távolítani

Figyelem!
Ne feledje, hogy vannak két vagy több dugattyúval rendelkező féknyergek is
9.

A fékbetét kopásérzékelője jelzi, ha a fékbetéteket cserélni kell
10.

Amikor a fékbetétek elkopnak, a kopásérzékelő érintkezője bezárul, és egy megfelelő jelet küld a fedélzeti számítógépnek
11.

A fékbetétek kopásérzékelői egyszer használatosak, és a fékbetétekkel együtt kell cserélni őket
12.

Ha az érzékelő mechanikus, akkor a fékbetét kopásakor érintkezik a tárcsával
13.

Ez egy sajátos hangot ad
14.

A fékbetétekhez való hozzáféréshez emelje fel az autót, és vegye le a kerekeket
15.

Emelő használata esetén emelőállványt is kell használni
16.

Tisztítsa meg a féknyerget és a rögzítőelemeket

Az AUTODOC javasolja:
Használjon védőszemüveget, kesztyűt és légzőkészüléket
17.

A csere elvégzése közben rendszeresen ellenőrizze a fékfolyadék szintjét a tartályban
18.

Csavarja ki és távolítsa el a féknyereg rögzítőelemeit
19.

Ha a féknyerget nehéz eltávolítani, egy megfelelő szerszámmal feszítse le vagy pattintsa le
20.

Akassza le a féknyerget a felfüggesztésről vagy a karosszériáról
21.

Ne akassza a féknyerget a féktömlőre, mert megsérülhet a tömlő
22.

Távolítsa el a fékbetéteket

Figyelem!
A fékbetétek a féknyereg dugattyújába is be lehetnek rögzítve
23.

Ellenőrizze a fékbetéteket eltávolítás után
24.

Ha a súrlódóbetétek egyenletesen kopnak, az azt jelenti, hogy a rendszer minden alkatrésze megfelelően működik
25.

Ha a külső fékbetét kopottabb, mint a belső, akkor a konzolban lévő fékbetét rögzítő lemezek mentén haladva beragadhat.
26.

Ha a belső fékbetét kopottabb, mint a külső, ellenőrizze a féknyereg vezetőcsapjainak állapotát
27.

Cserélje ki a féknyereg meghibásodott elemeit javítókészlet segítségével
28.

Vagy cserélje ki az egész féknyerget
29.

Távolítsa el a fékbetét rögzítő lemezeket, ha vannak, és szükség esetén cserélje ki őket.
30.

Tisztítsa meg a szerelőüléseket
31.

Ellenőrizze a vezetőcsapok porvédő gumiharangjait, és győződjön meg arról, hogy maguk a vezetőcsapok szabadon mozognak
32.

Ellenőrizze a féknyergek dugattyúinak porvédőit, valamint a féktömlőt és annak rögzítőelemeit
33.

Ellenőrizze a féktárcsákat, és szükség esetén cserélje őket

Figyelem!
A készlet nem feltétlenül tartalmazza a fékbetét rögzítő lemezeket. Ebben az esetben külön kell megvásárolnia azokat.
34.

Tisztítsa meg a fékbetétek szerelőüléseit féknyeregtartón. Tisztítsa meg a féknyereg minden alkatrészét. Használjon nejlonkefét a gumielemek tisztításához

A rendszer a következőképpen működik:
A fékpedál lenyomásakor a féknyereg dugattyúja kifelé mozog és hat a fékbetétekreEzáltal a fékbetétek a féktárcsához nyomódnakEnnek következtében a gépkocsi fékez
35.

Ahogy a fékbetétek kopnak, a féknyereg dugattyúja egyre jobban kinyúlik
36.

Az új fékbetétek felszerelése előtt vissza kell állítani az eredeti pozíciójukba. Használjon egy speciális féknyereg dugattyú visszanyomó szerszámot

Fontos!
Ha a hátsó féknyergek beépített rögzítőfékkel vannak felszerelve, előfordulhat, hogy a dugattyúkat visszanyomás közben el kell fordítani
37.

A féknyereg dugattyújának benyomásakor a fékfolyadék egy része visszaáramlik a kiegyenlítő tartályba

Vigyázat!
A folyadék túlcsordulhat
38.

Csatlakoztasson egy speciális eszközt a fék légtelenítő csavarhoz, és lazítsa meg a légtelenítő csavart
39.

A folyadék a tömlőn keresztül a speciális tartályba áramlik
40.

Húzza meg a légtelenítő csavart, és győződjön meg róla, hogy az légmentesen zár
41.

Töltse fel a fékfolyadéktartályt új, megfelelő típusú fékfolyadékkal
42.

Nézze meg az új fékbetétek kialakítását
43.

Olvassa el a gyártó utasításait.
44.

Kezelje a fékbetétek féknyereggel és konzollal érintkező felületeit nyikorgásgátló pasztával
45.

Ne alkalmazzon túl sok nyikorgásgátló pasztát, hogy az ne kerüljön a súrlódó felületre
46.

A fékbetéteknek szabadon kell mozogniuk a fékbetét rögzítő lemezekben.
47.

Szerelje fel a fékbetéteket
48.

Szerelje be a féknyerget
49.

Csavarja be a féknyereg rögzítőket. Győződjön meg arról, hogy a vezetőcsapok nincsenek elferdülve
50.

Húzza meg a rögzítőelemeket a gyártó által ajánlott nyomatékkal
51.

Szerelje fel az összes további rögzítőelemet
52.

A felnivel érintkező féktárcsa felületét kezelje korróziógátlóval
53.

Tisztítsa meg a féktárcsa felületét
54.

Nyomja le a fékpedált többször teljesen, amíg ellenállást nem érez
55.

Ellenőrizze a fékfolyadékszintet a tágulási tartályban és töltse fel ha szükséges

Figyelem!
A fékbetéteknek a beszerelés után a féktárcsába be kell ágyazódniukA beágyazódás ideje alatt nyikorgó zaj hallható
