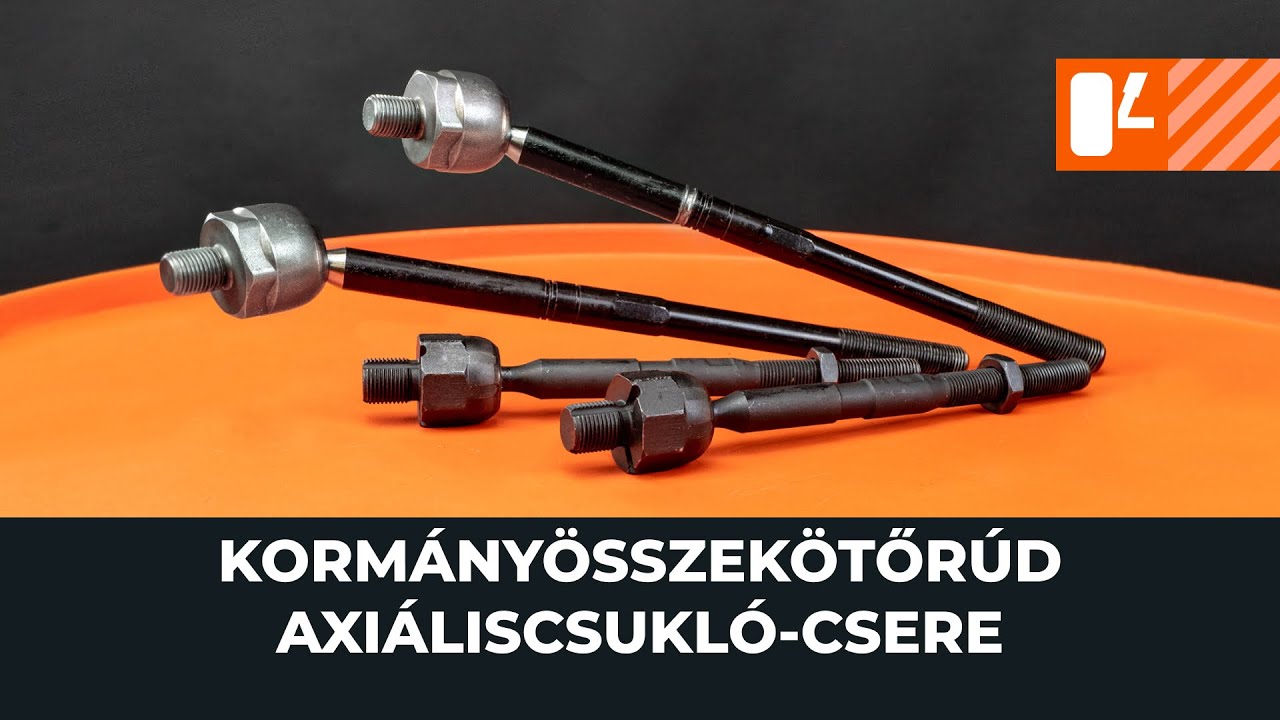

Kormányösszekötőrúd axiális csukló cseréje [AUTODOC ÚTMUTATÓ]

Axiál csukló cseréje az autóban – javítási útmutató

A csere elvégzéséhez a következőkre lesz szüksége:

                        megfelelő szerszámkészlet

                        nyomatékkulcs

                        gömbcsukló kinyomó

                        mérőeszköz

                        csőkulcs

                        univerzális tisztítószer és kefe

                        WD-40 spray

                        clic-R fogó (féltengely bilincs fogó)

                        egy belső kormányösszekötő gömbfej kulcs

Szerszámok vásárlása

Figyelem!

A kormányösszekötőrúd a kormányrendszer csuklós összekötő eleme.
A kormányműről a kormánycsuklóra továbbítja az erőt.
A kormányösszekötőrúd vagy egy különálló alkatrész, vagy a kormányösszekötő gömbfejjel és a porvédő gumiharanggal van összeszerelve.
A kormányösszekötő-rúd a kormányrendszer része, és felelős a kerékösszetartás beállási szögéért.
A kormányösszekötőrudak mindkét oldalon megtalálhatók.
Mivel azonban az alkatrészek élettartama azonos, ajánlott egy tengelyen párban cserélni őket.
Ez azért is tanácsos, mivel a kerekeket a munka befejezése után centírozni kell.

1.

A hiba kivizsgálásához emelje fel a kereket, és rmozgassa meg előre-hátra. A szabad holtjáték hibás kormányösszekötőrudat vagy kormányösszekötő gömbfejet jelent.

A kormányösszekötő gömbfejjel összeszerelt kormányösszekötőrúd cseréje
A kormányösszekötő gömbfej a kormányösszekötő-rúdhoz csatlakozik, amely egy, a kormányfogasléchez csatlakozó csuklóval rendelkezik.
2.

A kormányösszekötő-rúdhoz való hozzáféréshez vegye ki a kereket, és fordítsa el a kormánykereket, ameddig csak lehet.
3.

Készítsen elő egy emelőt vagy autóliftet is.

Legyen óvatos!
Ha emelőt használ, mindenképpen használjon emelőbakokat és kerékékeket.
4.

Válassza le a kormányösszekötő gömbfejet a kormánycsuklóról, majd távolítsa el magát a kormányösszekötőrudat.
5.

Tisztítsa meg a rögzítőelemet, amely az alkatrészt a kormánycsuklóhoz köti.
6.

Távolítsa el a kormányösszekötő gömbfejet. Szükség esetén használjon speciális lehúzót.
7.

A kormányfogasléc tengelyén lévő rögzítőelemhez való hozzáféréshez távolítsa el a gumiharmonika bilincseit és a gumiharmonikát.

Fontos!
A kormányösszekötőrúd axiális csuklója, amely a kormányfogasléc tengelyéhez van rögzítve, nem állítható.A kerék beállítása a kormányösszekötőrúd és a kormányösszekötő gömbfej közötti kapcsolat beállításával történik.
8.

Ne csavarja ki azonnal ezt a csatlakozást; először mérje meg a távolságot a kormányösszekötőrúd menetes részének kezdetétől a kormányösszekötő gömbfejig.
9.

Mielőtt kicsavarja a kormányösszekötőrudat a kormányfogasléc tengelyéből, állítsa vissza a kormánykereket az eredeti helyzetébe.

Figyelem!
Ez csökkenti a kormányösszekötőrúd kicsavarásakor a kormányfogasléc tengelyére nehezedő terhelést.Egyes kormányfogasléc tengelyeken van egy olyan hely, ahol rögzíteni lehet őket, hogy a lehető legkisebbre csökkentsék a sérülés kockázatát.Bizonyos esetekben szükség lehet csőkulcsra, amely széles és megbízható fogást biztosít, vagy egy speciális csőkulcsra a kormányösszekötőrúd kicsavarásához.
10.

Mérje meg a kormányösszekötőrúd hosszát attól a ponttól, ahol a tengelycsukló a kormányfogaslécen nyugszik, a kormányösszekötő gömbfej gömbcsuklójának közepéig.

Fontos!
Az új kormányösszekötő gömbfej hossza nem biztos, hogy megegyezik a réginek hosszával.Ezt a távolságot a menetes rész becsavarásával lehet kiegyenlíteni.
11.

A kormányösszekötőrúd és a kormányösszekötő gömbfej összeszerelésekor szereljen be egy új porvédő készletet
12.

vagy tegyen jelet a kormányösszekötőrúd menetes részére. Szerelje fel a tengelyre, és helyezze fel a gumiharmonikát.
13.

Szerelje be a kormányösszekötő gömbfejet, és kezelje a csatlakozásokat korróziógátlóval.
14.

Rögzítse a kormányösszekötő gömbfejet a kormányösszekötőrúdra egy csavarral vagy egy rögzítőanyával.
15.

Az új alkatrész beszerelése előtt tisztítsa meg a kormányfogasléc tengelyét a régi kenőanyagtól, és vigyen fel új kenőanyagot.
16.

Kenjen egy kis csavarragasztót a menetes részre, és csavarja be az új kormányösszekötőrudat.
17.

Ügyeljen arra, hogy új rögzítőcsavarokat használjon.
18.

Húzza meg az összes rögzítőelemet az autó gyártója által ajánlott nyomatékkal.

Az AUTODOC javasolja:
Győződjön meg arról, hogy a gumiharmonika rögzítőhelyei nem tartalmaznak kenőanyagot.Ellenkező esetben nem biztos, hogy megbízhatóan rögzíthető.
19.

Tisztítsa meg a kormányösszekötő gömbfej gömbcsapjának rögzítőhelyét a kormánycsuklóban.

A kormányösszekötőrúd cseréje különálló alkatrészként
Ebben az esetben nincs szükség a kormányösszekötő gömbfej eltávolítására a kormánycsuklóból,mivel a kormányösszekötőrúd az axiális csuklóban forog, és ki lehet csavarni a kormányösszekötő gömbfejből.
20.

Mérje meg, hogy a kormányösszekötőrúd mennyire van becsavarva a kormányösszekötő gömbfejbe. Ezt a hosszúságot ismernie kell, amikor új alkatrészt szerel be.
21.

Mielőtt kicsavarja a kormányösszekötőrudat, lazítsa meg a gumiharmonika rögzítőelemét is.
22.

Csavarja ki a kormányösszekötőrudat, miután először rögzítette a kormányösszekötő gömbfejet.

Legyen óvatos!
Amikor kicsavarja a kormányösszekötőrudat, ellenőrizze, hogy a kormánycsuklót nem fordítja-e el annyira, hogy az megrongálja a fékcsövet vagy a kábelköteget.
23.

Ellenőrizze a kormányfogasléc tengelyének axiális és radiális játékát.

Figyelem!
A kormánykerék elfordításakor a levegőnek szabadon kell távoznia a gumiharmonikából.Ellenkező esetben a gumiharmonika megsérülhet vagy leszakadhat.Egyes konstrukcióknál a kormányfogasléc tengelye és a kormányösszekötőrúd között egy záró alátét van.Az axiális csuklót meghúzás után meghajlítják, hogy az megakadályozza a kormányösszekötőrúd kicsavarodását.A gumiharmonika rögzítéséhez speciális rögzítőülés van a kormányösszekötőrúdon.
24.

Kezelje az alkatrészeket korróziógátló szerrel.

Vigyázat!
Ha hosszabbítós nyomatékkulcsot használ, a meghúzási nyomatékban eltérés lehet.Ebben az esetben állítsa a nyomatékkulcsot egy átlagos értékre.
25.

Csavarja fel a rögzítőanyát, a korábbi jelet használva referenciaként, és szerelje fel a kormányösszekötő gömbfejet.
26.

A kerék kiegyensúlyozatlanságának elkerülése érdekében győződjön meg arról, hogy a kereket tiszta és sima felületre szerelje fel.
27.

Kezelje a felületet korróziógátló szerrel.
28.

Tisztítsa meg a féktárcsa munkafelületét.
29.

A kormányösszekötőrúd cseréje után feltétlenül centírozza a kerekeket egy speciális centírozógép segítségével.
