Elülső gólyaláb-csere BMW E92 gépkocsin – Útmutató

letöltés: 0

Megtekintések: 3

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
BMW 3 Coupe (E92) 318 i, BMW 3 Coupe (E92) 335i, BMW 3 Coupe (E92) 335 d, BMW 3 Coupe (E92) 325i, BMW 3 Coupe (E92) 330 d, BMW 3 Coupe (E92) 330i, BMW 3 Coupe (E92) 320i, BMW 3 Coupe (E92) 320 d, BMW 3 Coupe (E92) 325 d, BMW 3 Coupe (E92) 325i, BMW 3 Coupe (E92) 330d, BMW 3 Coupe (E92) 320 d, BMW 3 Coupe (E92) 325d, BMW 3 Coupe (E92) 316i, BMW 3 Coupe (E92) 320 i … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

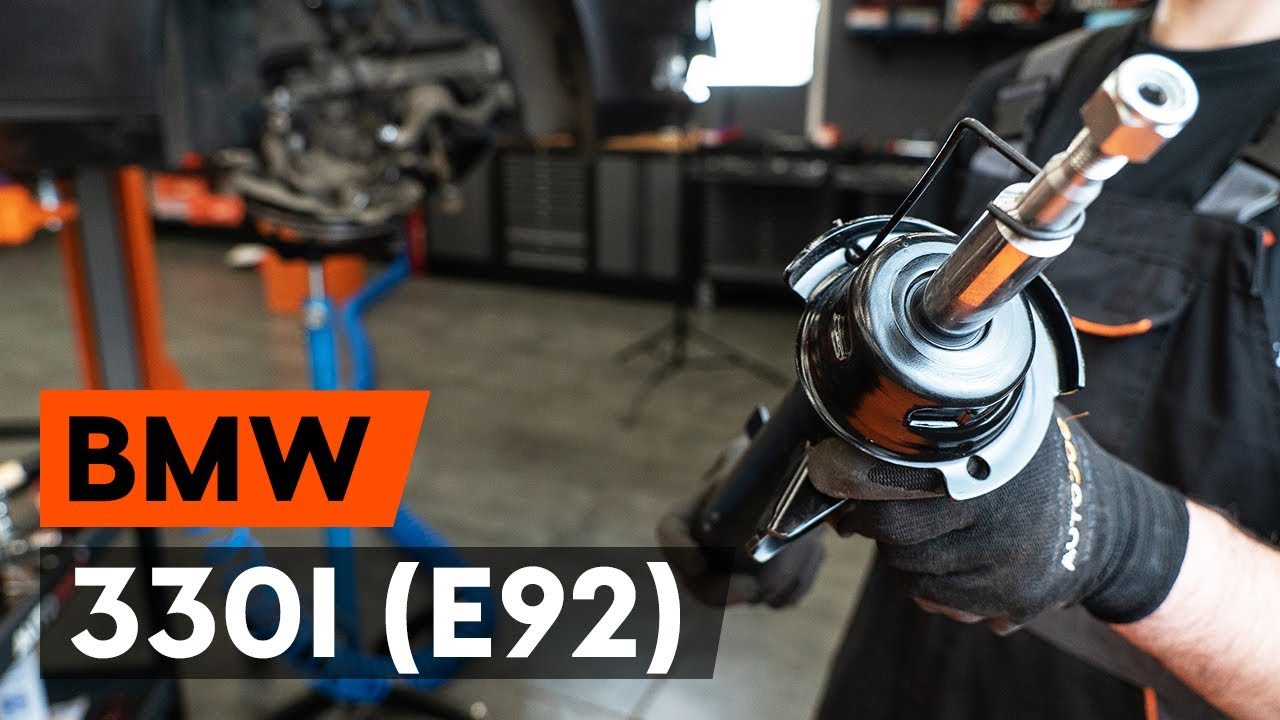

BMW 330i 3 (E92) első lengéscsillapító rugóstag csere [ÚTMUTATÓ AUTODOC]

Elülső gólyaláb-csere BMW E92 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengéscsillapító 3 Coupe (E92)-hez és más BMW modellekhez

Egyéb helyettesítő termékek

lengéscsillapító

Csere: gólyaláb – BMW E92. A szerszámok, amelyekre szüksége lehet:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Kombinált kulcs №18

                      Kombinált kulcs №21

                      Torx vég T30

                      Imbuszkulcs bit h6-as

                      13 számú csavarbehajtó bit

                      17 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      21 számú csavarbehajtó bit

                      Kerék dugókulcs készlet №17

                      Lengéscsillapító persely

                      Racsnis kulcs

                      Nyomatékkulcs

                      Pontozó

                      Menetfúró hajtóvas

                      Kalapács

                      Feszítővas

                      Hidraulikus rugó kompresszor

                      Hidraulikus váltó emelő

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: gólyaláb – BMW E92. Tippek az AUTODOC szakértőitől:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Figyelem! Minden munka megkezdése előtt állítsa le a motort – BMW E92.

A cserét a következő sorrendben végezze:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 4

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 5

Rögzítse kerék ékekkel a kerekeket.

lépés 6

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 7

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 8

Csavarja ki a kerékcsavarokat.

Csere: gólyaláb – BMW E92. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 9

Vegye le a kereket.
lépés 10

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 11

Csavarja ki az anyát, és vegye ki a stabilizátor rudat a rugóstagból. Használja a következő méretű csavarbehajtó fejet: 17.
lépés 12

Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 13

Csavarja ki az első lengőkar gömbcsuklóját a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21. Használjon menetfúró hajtóvasat.
lépés 14

Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű kombinált kulcsot: 18. Használja a következő torx kulcsot: T30. Használjon racsnis kulcsot.
lépés 15

Csavarja ki a hátsó lengőkar gömbcsuklóját a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 21. Használja a következő torx kulcsot: T30. Használjon racsnis kulcsot.
lépés 16

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 17

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 18

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 19

Távolítsa el a rögzítőcsavart.
lépés 20

Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot.
lépés 21

Csatlakoztassa le a kormányösszekötő rudat a kormánycsuklóról.
lépés 22

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 23

Csavarja ki a lengőkart a kiegészítő kerethez csatlakoztató hátsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18 (2 db).
lépés 24

Csatlakoztassa le hátsó lengőkart a tengelycsonkról.
lépés 25

Csatlakoztassa le az első lengőkart a tengelycsonkról.
lépés 26

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról. Használjon pontozót. Használjon kalapácsot.

Csere: gólyaláb – BMW E92. Tipp:
Ellenőrizze, hogy a tengelycsonk meg van támasztva.
lépés 27

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. BMW E92
lépés 28

Távolítsa el a rugóstagot.
lépés 29

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – BMW E92. Az AUTODOC szakértői ajánlják:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 30

Nyomja össze a rugót.
lépés 31

Távolítsa el a lengéscsillapító rugóstag támasz fedelét. Használjon feszítővasat.
lépés 32

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 33

Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 21. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 34

Távolítsa el a felső rugóstag konzolt. Használjon feszítővasat.
lépés 35

Engedje ki a tekercsrugót.
lépés 36

Távolítsa el a rugót.
lépés 37

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.

Az AUTODOC javasolja:
Csere: gólyaláb – BMW E92. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 38

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Csere: gólyaláb – BMW E92. Tippek az AUTODOC-tól:
Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 39

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 40

Szerelje fel a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 41

Szerelje be a rugót a lengéscsillapítóba.
lépés 42

Nyomja össze a rugót.
lépés 43

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 44

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 21. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot. Használjon nyomatékkulcsot. Húzza meg 64 Nm nyomatékkal.

Csere: gólyaláb – BMW E92. A szakemberek ajánlják:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 45

Szerelje fel a lengéscsillapító rugóstag támaszt fedelét.
lépés 46

Engedje fel a rugót.
lépés 47

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 48

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 49

Csavarozza be a lengéscsillapító felső rögzítését. Használja a következő méretű csavarbehajtó fejet: 13. Ne húzza meg.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg becsavarja a rögzítőcsavarokat. BMW E92
lépés 50

Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 51

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 52

Emelje a hidraulikus emelőt 10-15 cm-el feljebb.
lépés 53

Szerelje be a rögzítőcsavart.
lépés 54

Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használja a következő méretű kombinált kulcsot: 18.
lépés 55

Tisztítsa meg a gömbcsukló beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 56

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Csere: gólyaláb – BMW E92. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 57

Rögzítse az első lengőkart a tengelycsonkhoz. Rögzítse a hátsó lengőkart a tengelycsonkhoz.
lépés 58

Csatlakoztassa a kormányösszekötő rudat a kormánycsuklóra.

lépés 59

Csavarja be a hátsó lengőkar gömbcsuklóját a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21.
lépés 60

Csavarja be az első lengőkar gömbcsuklóját a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21.
lépés 61

Csavarja be a kormányösszekötő gömbfejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 18.
lépés 62

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 175 Nm nyomatékkal.
lépés 63

Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 80 Nm nyomatékkal.
lépés 64

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 81 Nm nyomatékkal.
lépés 65

Csavarja be a lengőkart a kiegészítő kerethez csatlakoztató hátsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használjon nyomatékkulcsot. Húzza meg 68 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 66

Erősítse a stabilizátor kart a rugóstagra. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 58 Nm nyomatékkal.
lépés 67

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 68

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 69

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Csere: gólyaláb – BMW E92. Az AUTODOC ajánlja:
A spray alkalmazását követően várjon néhány percet.
lépés 70

Szerelje fel a kereket.

Az AUTODOC javasolja:
Fontos! Tartsa a kereket, amikor a rögzítőcsavarokat csavarja be. BMW E92
lépés 71

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 72

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 73

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 34 Nm nyomatékkal.
lépés 74

Távolítsa el az emelőt és a kerék ékeket.
lépés 75

Vegye le a sárvédő takarót.
lépés 76

Zárja le a motorháztetőt.
