Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
FIAT PANDA (169) 1.2 4x4 (169.AXB2A), FIAT PANDA (169) 1.2 Natural Power (169.AXB1A), FIAT PANDA (169) 1.2 LPG (169.AXB1A), FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.4 Natural Power (169AXHIA), FIAT PANDA (169) 1.3 JTD Multijet 4x4 (169AXG1A, 169AXG2A), FIAT PANDA (169) 1.2 4x4 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.2 LPG (169CXF1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.3 D Multijet 4x4 (169.AXC2A), FIAT PANDA (169) 1.4 (169AXE1B), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

FIAT PANDA (169) első lengőkar csere [ÚTMUTATÓ AUTODOC]

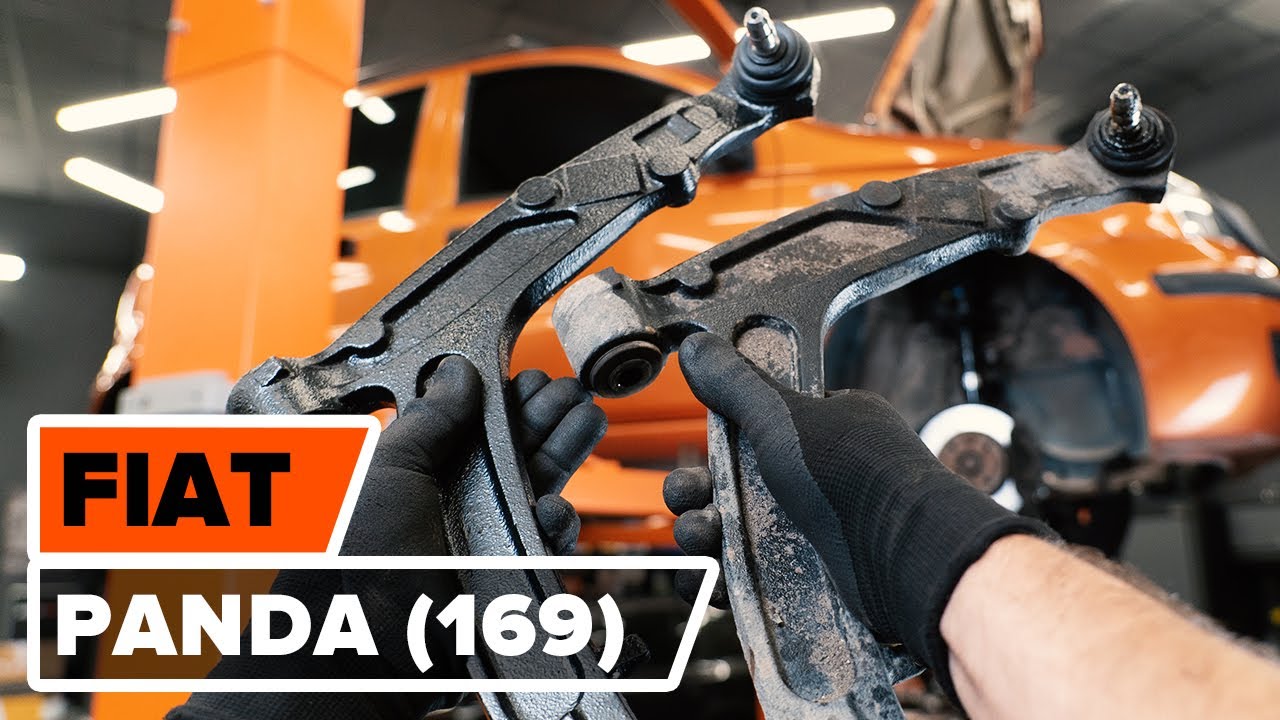

Elülső alsó felfüggesztő kar-csere Fiat Panda 169 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengőkar PANDA (169)-hez és más FIAT modellekhez

lengőkar, kerékfelfüggesztés

        lengőkar, kerékfelfüggesztés Panda II Hatchback (169) Benzin (69 LE)

        lengőkar, kerékfelfüggesztés Panda II Hatchback (169) Benzin/Földgáz (CNG) (78 LE)

        lengőkar, kerékfelfüggesztés Panda II Hatchback (169) Dízel (75 LE)

        lengőkar, kerékfelfüggesztés Panda II Hatchback (169) Benzin (69 LE)

        lengőkar, kerékfelfüggesztés Panda II Hatchback (169) Benzin/Autogáz (LPG) (69 LE)

        lengőkar, kerékfelfüggesztés Panda II Hatchback (169) Benzin (54 LE)

        lengőkar, kerékfelfüggesztés Panda II Hatchback (169) Dízel (70 LE)

        lengőkar, kerékfelfüggesztés Panda II Hatchback (169) Dízel (70 LE)

        lengőkar, kerékfelfüggesztés Panda II Hatchback (169) Benzin (60 LE)

Csere: elülső alsó felfüggesztő kar – Fiat Panda 169. A szükséges szerszámokat tartalmazó lista:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Nyomatékkulcs

                        Kombinált kulcs №16

                        13 számú csavarbehajtó bit

                        18 számú csavarbehajtó bit

                        Kerék dugókulcs készlet №17

                        Racsnis kulcs

                        Menetfúró hajtóvas

                        Hidraulikus váltó emelő

                        Kerékék

Szerszámok vásárlása

Csere: elülső alsó felfüggesztő kar – Fiat Panda 169. Az AUTODOC szakértői ajánlják:

A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: elülső alsó felfüggesztő kar – Fiat Panda 169. A lépések ajánlott sorrendje:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Fiat Panda 169
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Fiat Panda 169. A spray alkalmazását követően várjon néhány percet.Viseljen védőszemüveget.Viseljen légzésvédőt.
lépés 7

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű kombinált kulcsot: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 8

Távolítsa el a rögzítőcsavart.

lépés 9

Csavarja ki az első lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 18. Használjon menetfúró hajtóvasat.
lépés 10

Távolítsa el a lengőkar első rögzítőjét.
lépés 11

Csavarja ki a lengőkart a kiegészítő kerethez csatlakoztató hátsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon menetfúró hajtóvasat.
lépés 12

Távolítsa el a lengőkar hátsó rögzítőjét.
lépés 13

Vegye le a lengőkart.
lépés 14

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 15

Szerelje fel az új lengőkart.

Csere: elülső alsó felfüggesztő kar – Fiat Panda 169. A szakemberek ajánlják:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 16

Szerelje fel a lengőkar rögzítőket. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 17

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 18

Húzza meg az első lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 19

Csavarja be a lengőkart a kiegészítő kerethez csatlakoztató hátsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 20

Csavarja be a gömbcsuklót a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 21

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű kombinált kulcsot: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 32 Nm nyomatékkal.
lépés 22

Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 23

Húzza meg a kart az autó segédvázához csatlakoztató hátsó rögzítést. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 24

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Fiat Panda 169. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 25

Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 26

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 27

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Fiat Panda 169. A spray alkalmazását követően várjon néhány percet.
lépés 28

Szerelje fel a kereket.

Az AUTODOC javasolja:
Fontos! Tartsa a kereket, amikor a rögzítőcsavarokat csavarja be. Fiat Panda 169
lépés 29

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 30

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 98 Nm nyomatékkal.
lépés 31

Távolítsa el az emelőt és a kerék ékeket.
