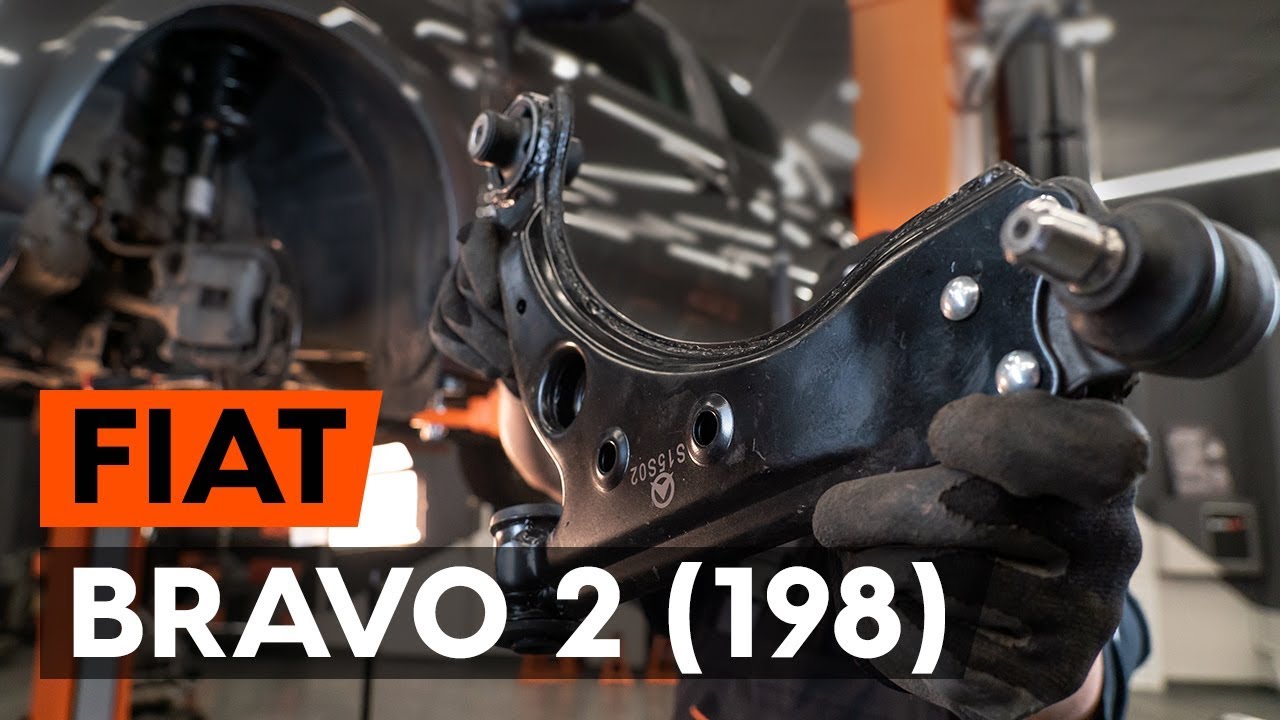

Elülső alsó felfüggesztő kar-csere Fiat Bravo 2 gépkocsin – Útmutató
letöltés:
2
Megtekintések:
45
0
Felhasználók szavazata – 0
Fontos!
Az a csere útmutató a következő gépkocsikhoz használható:
FIAT BRAVO II (198) 1.6 D Multijet (198AXM1B),
FIAT BRAVO II (198) 1.9 D Multijet (198AXD1A),
FIAT BRAVO II (198) 1.9 D Multijet (198AXB1A),
FIAT BRAVO II (198) 1.9 D Multijet (198AXC1B),
FIAT BRAVO II (198) 1.4 (198AXA1B),
FIAT BRAVO II (198) 1.4 T-Jet (198AXG1B),
FIAT BRAVO II (198) 1.4 T-Jet (198AXF1B),
FIAT BRAVO II (198) 1.6 D Multijet (198AXL1B),
FIAT BRAVO II (198) 1.9 D Multijet (198AXE1A),
FIAT BRAVO II (198) 2.0 D Multijet (198AXN1B)
…
Továbbiak megtekintése
A lépések az autó kialakításának függvényében kismértékben eltérhetnek.
FIAT BRAVO 2 (198) első lengőkar csere [ÚTMUTATÓ AUTODOC]
Az összes kívánt alkatrész cseréje – Lengőkar BRAVO II (198)-hez és más FIAT modellekhez
Csere: elülső alsó felfüggesztő kar – Fiat Bravo 2. Az AUTODOC ajánlja:
A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.
Csere: elülső alsó felfüggesztő kar – Fiat Bravo 2. A lépések ajánlott sorrendje:
lépés 1
Rögzítse kerék ékekkel a kerekeket.
lépés 2
Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3
Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4
Csavarja ki a kerékcsavarokat.
Csere: elülső alsó felfüggesztő kar – Fiat Bravo 2. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5
Vegye le a kereket.
lépés 6
Csavarja ki és távolítsa el a sárvédő borítás rögzítőket. Használjon Phillips csavarhúzót. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 7
Távolítsa el a sárvédő borítást.
lépés 8
Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 9
Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű kombinált kulcsot: 17. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 10
Távolítsa el a rögzítőcsavart.
lépés 11
Csavarja ki az első lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 21. Használjon menetfúró hajtóvasat.
lépés 12
Csavarja ki a hátsó lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 19. Használjon menetfúró hajtóvasat.
lépés 13
Távolítsa el a rögzítőcsavarokat (2 darab).
lépés 14
Válassza le a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon feszítővasat. Használjon kalapácsot.
lépés 15
Húzza ki a gömbcsuklót a kormánycsuklóból.
lépés 16
Vegye le a lengőkart. Használjon feszítővasat.
lépés 17
Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 18
Szerelje fel az új lengőkart. Használjon pontozót.
Csere: elülső alsó felfüggesztő kar – Fiat Bravo 2. Az AUTODOC szakértői ajánlják:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 19
Csatlakoztassa a gömbcsuklókat a kormánycsuklóhoz.
lépés 20
Szerelje fel a lengőkar rögzítőket.
lépés 21
Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 22
Szerelje be a rögzítőcsavart.
lépés 23
Csavarja be a gömbcsuklót a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használja a következő méretű kombinált kulcsot: 17.
lépés 24
Emelje a hidraulikus emelőt 10-15 cm-el feljebb.
lépés 25
Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 17. Használja a következő méretű kombinált kulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 65 Nm nyomatékkal.
lépés 26
Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 95 Nm nyomatékkal.+90°
Csere: elülső alsó felfüggesztő kar – Fiat Bravo 2. A szakemberek ajánlják:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 27
Húzza meg a kart az autó segédvázához csatlakoztató hátsó rögzítést. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 28
Vegye ki a konzolt a lengőkar alól.
Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Fiat Bravo 2. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 29
Helyezze vissza a sárvédő dobbetétet a beszerelési helyére..
lépés 30
Szerelje fel és húzza meg a sárvédő borítás rögzítőket. Használjon Phillips csavarhúzót. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 31
Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 32
Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét. Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 33
Szerelje fel a kereket.
Az AUTODOC javasolja:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 34
Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 35
Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 36
Távolítsa el az emelőt és a kerék ékeket.
