Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
FIAT PANDA (169) 1.2 LPG (169.AXB1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A), FIAT PANDA (169) 1.2 Natural Power (169.AXB1A), FIAT PANDA (169) 1.3 D Multijet (169AXG1A, 169AXD1A) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

FIAT PANDA (169) toronycsapágy csere [ÚTMUTATÓ AUTODOC]

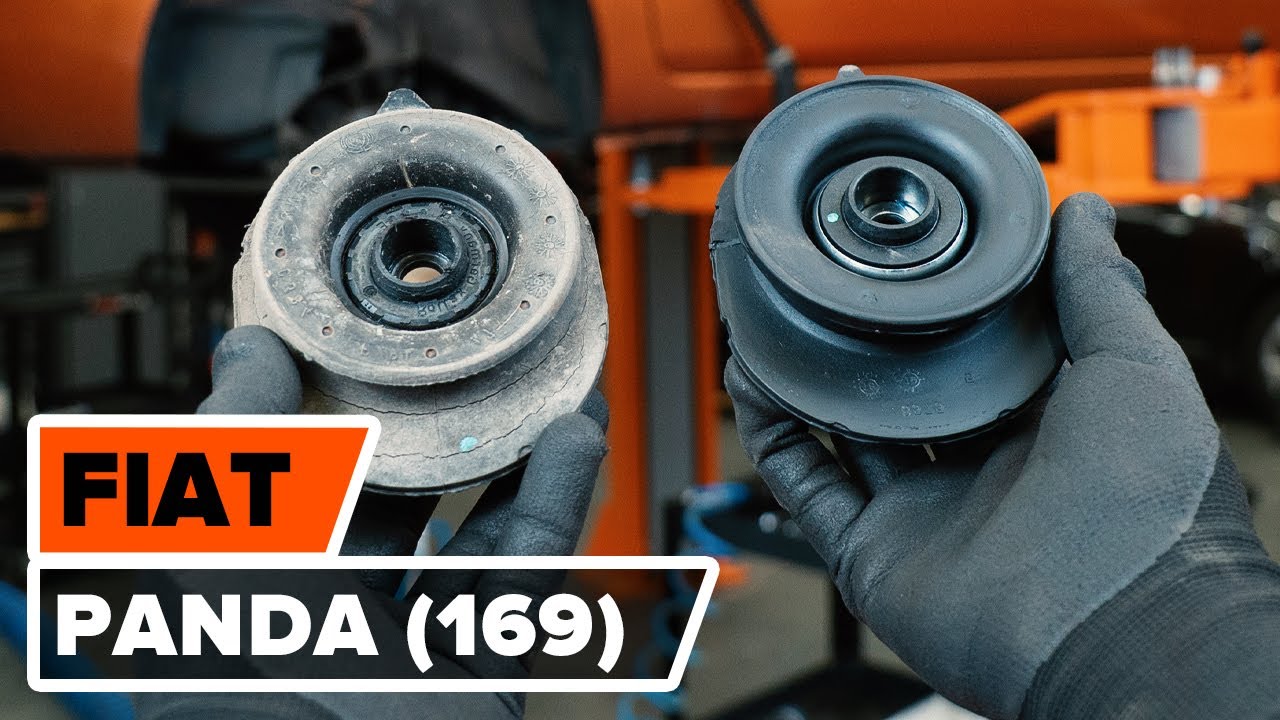

Elülső toronycsapágy-csere Fiat Panda 169 gépkocsin – Útmutató

Egyéb helyettesítő termékek

Támcsapágy, gólyaláb

Javítókészlet, gólyaláb támasztó csapágy

Csere: toronycsapágy – Fiat Panda 169. A szerszámok, amelyekre szüksége lehet:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Nyomatékkulcs

                      Kombinált kulcs №15

                      Kombinált kulcs №16

                      Kombinált kulcs №27

                      16 számú csavarbehajtó bit

                      17 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      19 számú csavarbehajtó bit

                      Imbuszkulcs bit h6-as

                      Imbuszkulcs bit h7-as

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Feszítővas

                      Hidraulikus rugó kompresszor

                      Hidraulikus váltó emelő

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: toronycsapágy – Fiat Panda 169. Az AUTODOC ajánlja:

A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag támasz esetében megegyezik.
Az első lengéscsillapító rugóstag összes támaszát egyidőben kell kicserélni.
Felhívjuk figyelmét: az autón végzett minden munkát - Fiat Panda 169 – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 4

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használjon H7-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 5

Rögzítse kerék ékekkel a kerekeket.
lépés 6

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 7

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 8

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Fiat Panda 169
lépés 9

Vegye le a kereket.
lépés 10

Csatlakoztassa le a féktömlőt a lengécsillapító rugóstagról. Csatlakoztassa le az ABS jeladó vezetékeit. Használjon feszítővasat.
lépés 11

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 12

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használjon H6-as imbuszkulcsot. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 13

Távolítsa el a stabilizátor rudat.
lépés 14

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 15

Csavarja ki azokat a rögzítő elemeket, amelyek a lengéscsillapítót a kormánycsuklóhoz kötik. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 16

Távolítsa el a rögzítőcsavart.
lépés 17

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 18

Távolítsa el a rögzítőcsavart.
lépés 19

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról. Használjon feszítővasat.
lépés 20

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fiat Panda 169 – A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 21

Távolítsa el a rugóstagot.
lépés 22

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: toronycsapágy – Fiat Panda 169. Tippek az AUTODOC-tól:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 23

Nyomja össze a rugót.
lépés 24

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 25

Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 27. Használjon H7-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 26

Távolítsa el a felső rugóstag konzolt.

Az AUTODOC javasolja:
Csere: toronycsapágy – Fiat Panda 169. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 27

Szerelje fel az új felső lengéscsillapító rugó tartót.
lépés 28

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 27. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 45 Nm nyomatékkal.

Csere: toronycsapágy – Fiat Panda 169. A szakemberek ajánlják:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 29

Engedje fel a rugót.
lépés 30

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 31

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 32

Tegyen kenőanyagot a lengéscsillapító rugóstag beszerelési helyére. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 33

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 34

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Fiat Panda 169
lépés 35

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 36

Szerelje fel a rögzítőcsavarokat.
lépés 37

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Csere: toronycsapágy – Fiat Panda 169. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 38

Csavarja be azokat a rögzítő elemeket, amelyek a lengéscsillapítót a kormánycsuklóhoz kötik. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 39

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 75 Nm nyomatékkal.
lépés 40

Csatlakoztassa az ABS jeladó vezetékeit.
lépés 41

Csatlakoztassa a féktömlőt. Használjon feszítővasat.
lépés 42

Szerelje fel az keresztstabilizátor rudat.
lépés 43

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 23 Nm nyomatékkal.
lépés 44

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 45

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 46

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: toronycsapágy – Fiat Panda 169. A spray alkalmazását követően várjon néhány percet.
lépés 47

Szerelje fel a kereket.

Az AUTODOC javasolja:
Fiat Panda 169 – A sérülések elkerülése érdekében a rögzítőcsavarok becsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 48

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 49

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 98 Nm nyomatékkal.
lépés 50

Távolítsa el az emelőt és a kerék ékeket.
lépés 51

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 18. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 45 Nm nyomatékkal.
lépés 52

Tegyen kenőanyagot a lengéscsillapító felső rögzítőjére. Rézzsírt használjon.
lépés 53

Vegye le a sárvédő takarót.
lépés 54

Zárja le a motorháztetőt.
