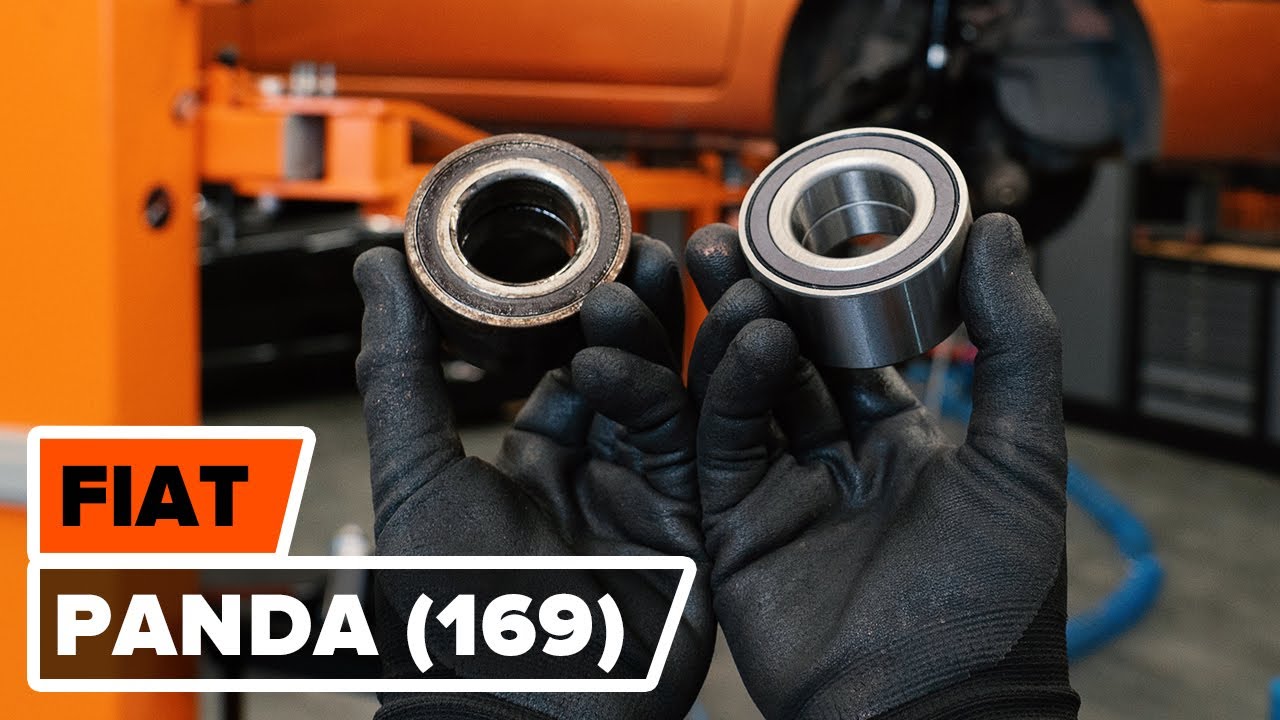

Elülső kerékcsapágy-csere Fiat Panda 169 gépkocsin – Útmutató
letöltés:
2
Megtekintések:
17
0
Felhasználók szavazata – 0
Fontos!
Az a csere útmutató a következő gépkocsikhoz használható:
FIAT PANDA (169) 1.2 (169.AXB11, 169.AXB1A),
FIAT PANDA (169) 1.1 (169.AXA1A)
…
Továbbiak megtekintése
A lépések az autó kialakításának függvényében kismértékben eltérhetnek.
FIAT PANDA (169) első kerékcsapágy csere [ÚTMUTATÓ AUTODOC]
Az összes kívánt alkatrész cseréje – Kerékcsapágy PANDA (169)-hez és más FIAT modellekhez
Csere: kerékcsapágy – Fiat Panda 169. Tippek az AUTODOC-tól:
Ne használja újra Fiat Panda 169 autójának csapágy-összeállítását.
A kerékagycsapágy csere folyamata az ugyanazon a tengelyen lévő mindkét kerék esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Fiat Panda 169 – leállított motor mellett kell elvégezni.
A cserét a következő sorrendben végezze:
lépés 1
Rögzítse kerék ékekkel a kerekeket.
lépés 2
Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3
Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4
Csavarja ki a kerékcsavarokat.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Fiat Panda 169
lépés 5
Vegye le a kereket.
lépés 6
Tisztítsa meg a hajtótengely rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7
Vegye ki a hajtótengely rögzítőt. Használjon lapos fémhez való vésőt. Használjon kalapácsot.
lépés 8
Szerelje fel a kereket.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Fiat Panda 169
lépés 9
Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 10
Engedje le az autót.
lépés 11
Lazítsa meg a hajtótengelyen lévő anyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon menetfúró hajtóvasat.
lépés 12
Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 13
Csavarja ki a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Fiat Panda 169
lépés 14
Vegye le a kereket.
lépés 15
Távolítsa el a rögzítőanyát.
lépés 16
Válassza le a hajtótengelyt a tengelycsonkról. Használjon lapos fémhez való vésőt. Használjon kalapácsot.
lépés 17
Válassza szét a fékbetéteket. Használjon feszítővasat.
lépés 18
Tisztítsa meg a féknyereg konzol rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 19
Csavarja ki a nyereg tartó konzol rögzítőket. Használja a következő méretű csavarbehajtó fejet: 18. Használjon menetfúró hajtóvasat. Használjon racsnis kulcsot.
lépés 20
Távolítsa el a féknyerget a konzollal együtt.
Csere: kerékcsapágy – Fiat Panda 169. Tippek az AUTODOC szakértőitől:
Rögzítse a féknyerget egy dróttal a karosszériához vagy a felfüggesztéshez, hogy elkerülje a nyomásvesztést a fékrendszerben.Bizonyosodjon meg róla, hogy a féknyereg nem lóg a féktömlőn.Ne nyomja le a fékpedált miután kivette a féknyerget. Ennek eredményeként a dugattyú kieshet a fékhengerből, és a fékfolyadék szivárgás, valamint a rendszer nyomásvesztése fordulhat elő.Ellenőrizze a féknyereg konzolt, a féknyereg vezetőcsapokat és a porvédőket. Tisztítsa meg ezeket. Cserélje ki, ha szükséges.
lépés 21
Tisztítsa meg a féktárcsa rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 22
Csavarja ki a féktárcsa rögzítőket. Használja a következő méretű csavarbehajtó fejet: 12. Használjon racsnis kulcsot.
lépés 23
Távolítsa el a féktárcsát. Használjon gumikalapácsot.
lépés 24
Tisztítsa meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 25
Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 26
Csatlakoztassa le a kormányösszekötő rudat a kormánycsuklóról. Használjon gömbcsukló kinyomót.
lépés 27
Tisztítsa meg az ABS jeladó beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 28
Csavarja ki az ABS jeladó rögzítőjét. Használjon H5-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 29
Csatlakoztassa le az ABS jeladót.
lépés 30
Húzza ki a vezetékeket és a féktömlőt a lengéscsillapító konzolból. Használjon feszítővasat.
lépés 31
Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű kombinált kulcsot: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 32
Távolítsa el a rögzítőcsavart.
lépés 33
Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 34
Csavarja ki azokat a rögzítő elemeket, amelyek a lengéscsillapítót a kormánycsuklóhoz kötik. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 35
Távolítsa el a rögzítőcsavarokat.
lépés 36
Válassza le a hajtótengelyt a tengelycsonkról.
lépés 37
Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 38
Távolítsa el a kormánycsuklót a kerékaggyal együtt.
lépés 39
Tisztítsa meg a kerékagy rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 40
Távolítsa el a kormánycsuklóról a kerékagyat. Használjon csapágy,persely ki- és beütő készletet.
lépés 41
Helyezze a kormánycsuklót a satuba.
lépés 42
Távolítsa el a kerékagycsapágy rögzítőgyűrűt. Használjon lapos csavarhúzókat (2 db).
lépés 43
Tisztítsa meg a kerékagycsapágy fészkét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 44
Lazítsa meg a satut és távolítsa el a kormánycsuklót.
lépés 45
Nyomja ki a kerékagy csapágyat. Használjon csapágy,persely ki- és beütő készletet.
lépés 46
Tisztítsa meg a kerékagycsapágy fészkét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 47
Nyomja be az új csapágyat a kormánycsuklóba. Használjon csapágy,persely ki- és beütő készletet.
Csere: kerékcsapágy – Fiat Panda 169. A szakemberek ajánlják:
Ellenőrizze, hogy a kerékagycsapágy megfelelően helyezkedik-e el. Kerülje a helytelen beállítását.Azonnal fejezze be a csapágy felületének nyomását, miután behelyezte a csapágyfészekbe.
lépés 48
Szerelje fel a kerékagycsapágy rögzítőgyűrűt. Használjon lapos csavarhúzót.
lépés 49
Tisztítsa meg a kerékagyat. Használjon WD-40 spray-t.
lépés 50
Szerelje fel a kormánycsuklóra a kerékagyat. Használjon csapágy,persely ki- és beütő készletet.
Csere: kerékcsapágy – Fiat Panda 169. Tippek az AUTODOC-tól:
Ügyeljen arra, hogy a kerékagy helyesen van-e elhelyezve. Kerülje az esetleges eltéréseket.
lépés 51
Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 52
Tisztítsa meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 53
Szerelje fel a kormánycsuklót a kerékaggyal együtt.
lépés 54
Szerelje fel a kardántengelyt.
lépés 55
Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 56
Szerelje fel a rögzítőcsavarokat.
lépés 57
Csavarja be azokat a rögzítő elemeket, amelyek a lengéscsillapítót a kormánycsuklóhoz kötik. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 58
Szerelje be a rögzítőcsavart.
lépés 59
Csavarja be a gömbcsuklót a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 60
Húzza meg a gömbcsukló rögzítését. Használja a következő méretű kombinált kulcsot: 13. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 32 Nm nyomatékkal.
lépés 61
Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 75 Nm nyomatékkal.
lépés 62
Csatlakoztassa a kormányösszekötő rudat a kormánycsuklóra.
lépés 63
Csavarja be a kormányösszekötő gömbfejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 64
Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 40 Nm nyomatékkal.
lépés 65
Szerelje be a rögzítőanyát.
lépés 66
Csavarozza be a kardántengely anyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon racsnis kulcsot.
lépés 67
Tisztítsa meg a kerékagyat. Használjon drótkefét. Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 68
Tegyen kenőanyagot az ABS jeladó rögzítőjére. Használjon többcélú zsírt.
lépés 69
Csatlakoztassa az ABS jeladót.
lépés 70
Húzza meg az ABS jeladót a tengelycsonkkal összekötő rögzítőt. Használjon H5-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 7 Nm nyomatékkal.
lépés 71
Csatlakoztassa az ABS jeladó kábel rögzítőjét a lengéscsillapító rugóhoz. Rögzítse a féktömlőt a rugóstagon.
lépés 72
Szerelje be a féktárcsát.
lépés 73
Húzza meg a féktárcsa rögzítőket. Használja a következő méretű csavarbehajtó fejet: 12. Használjon nyomatékkulcsot. Húzza meg 9 Nm nyomatékkal.
lépés 74
Szerelje fel a féknyerget a konzollal együtt.
lépés 75
Rögzítse a féknyereg konzolt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 55 Nm nyomatékkal.
lépés 76
Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Tegyen kenőanyagot a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőre. Tegyen kenőanyagot a gömbcsukló rögzítőire. Rézzsírt használjon.
lépés 77
Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 78
Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.
Az AUTODOC javasolja:
Csere: kerékcsapágy – Fiat Panda 169. A spray alkalmazását követően várjon néhány percet.
lépés 79
Szerelje fel a kereket.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Fiat Panda 169
lépés 80
Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 81
Engedje le az autót.
lépés 82
Húzza meg a hajtótengely anyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon nyomatékkulcsot. Húzza meg 185 Nm nyomatékkal.
lépés 83
Helyezze vissza a hajtótengely rögzítőt. Használjon lapos fémhez való vésőt. Használjon kalapácsot.
lépés 84
Tegyen kenőanyagot a CV tengely rögzítőre. Rézzsírt használjon.
lépés 85
Keresztben húzza meg a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 98 Nm nyomatékkal.
lépés 86
Távolítsa el az emelőt és a kerék ékeket.
