Hátsó gólyaláb-csere Lexus RX XU30 gépkocsin – Útmutató

letöltés: 0

Megtekintések: 6

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

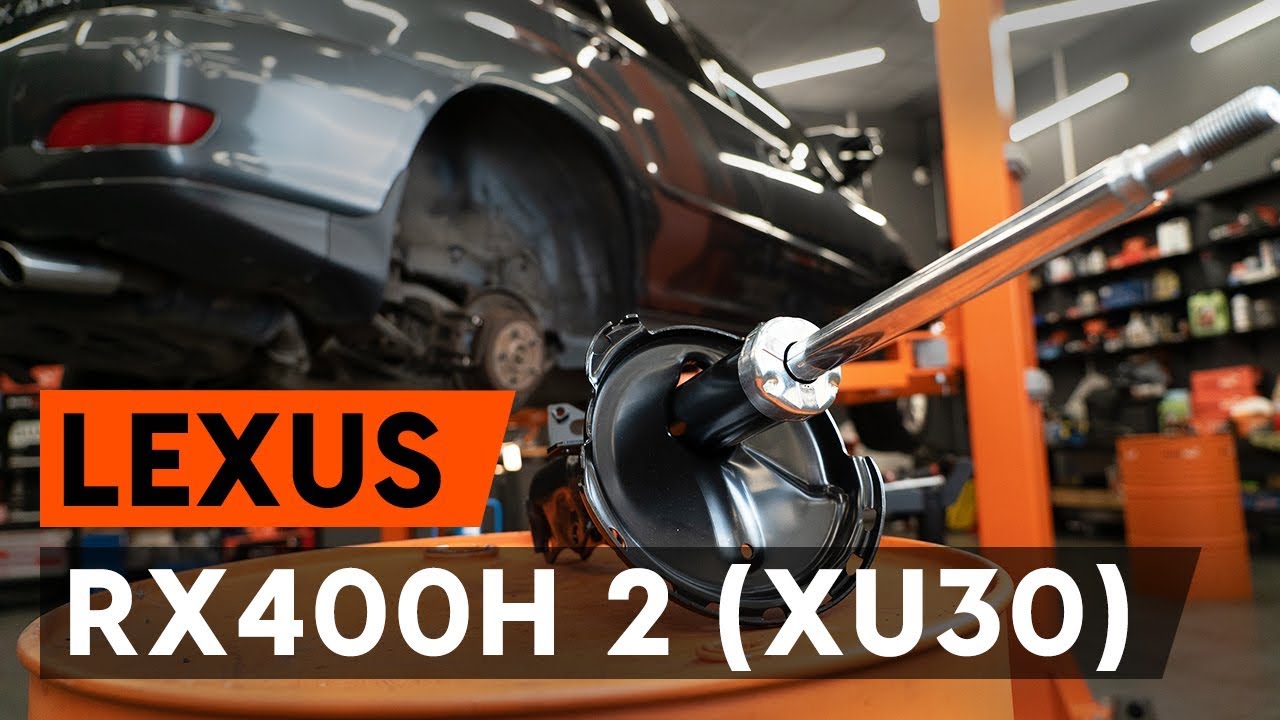

LEXUS RX400h 2 (XU30) hátsó lengéscsillapító rugóstag csere [ÚTMUTATÓ AUTODOC]

Hátsó gólyaláb-csere Lexus RX XU30 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengéscsillapító RX (MHU3_, GSU3_, MCU3_)-hez és más LEXUS modellekhez

Egyéb helyettesítő termékek

lengéscsillapító

Csere: gólyaláb – Lexus RX XU30. A szerszámok, amelyekre szüksége lesz:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Kombinált kulcs №17

                      Kombinált kulcs №19

                      10 számú csavarbehajtó bit

                      12 számú csavarbehajtó bit

                      14 számú csavarbehajtó bit

                      17 számú csavarbehajtó bit

                      19 számú csavarbehajtó bit

                      Kerék dugókulcs készlet №21

                      Racsnis kulcs

                      Nyomatékkulcs

                      Műanyag patentkiszedő

                      Láncos leszedő kulcs

                      Hidraulikus rugó kompresszor

                      Hidraulikus váltó emelő

                      Kerékék

Szerszámok vásárlása

Csere: gólyaláb – Lexus RX XU30. Az AUTODOC ajánlja:

A hátsó felfüggesztésen található mindkét lengéscsillapító rugóstagot egyidőben kell kicserélni.
A csere folyamata a hátsó felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: gólyaláb – Lexus RX XU30. Alkalmazza a következő eljárást:

lépés 1

Nyissa ki a csomagtértetőt.
lépés 2

Mozgassa a lehajtható polcot és vegye le a rögzítőkről. Így hozzáfér az oldalsó műanyag borítópanelekhez.
lépés 3

Távolítsa el a lengéscsillapító rugóstag tartóbak fedelét. Használja a műanyag patentkiszedőt.
lépés 4

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 14. Használjon racsnis kulcsot.
lépés 5

Rögzítse kerék ékekkel a kerekeket.
lépés 6

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 7

Emelje el az autó hátulját, és rögzítse alátámasztással.
lépés 8

Csavarja ki a kerékcsavarokat.

Csere: gólyaláb – Lexus RX XU30. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 9

Vegye le a kereket.
lépés 10

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 11

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 12

Távolítsa el a stabilizátor rudat.
lépés 13

Tisztítsa meg az ABS jeladó rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 14

Csavarja ki az ABS jeladó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 15

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 16

Tisztítsa meg a fékcsövet a lengéscsillapító rugóstaghoz csatlakoztató konzol rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 17

Csavarja ki a féktömlő tartó konzolt a lengéscsillapítóból. Használja a következő méretű csavarbehajtó fejet: 12. Használjon racsnis kulcsot.
lépés 18

Lazítsa meg a lengéscsillapító rugóstagot a hátsó tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 19

Támassza meg a tengelycsonkot. Használjon hidraulikus emelőt.
lépés 20

Csavarja ki a lengéscsillapító rugóstagot a hátsó tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.

lépés 21

Távolítsa el a rögzítőcsavarokat.
lépés 22

Tisztítsa meg az ABS jeladó rögzítőjét. Használjon WD-40 spray-t.
lépés 23

Csavarja ki az ABS jeladó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 24

Csavarozza ki a lengéscsillapító felső rögzítését. Használja a következő méretű csavarbehajtó fejet: 14. Használjon racsnis kulcsot.
lépés 25

Távolítsa el a rugóstagot.
lépés 26

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – Lexus RX XU30. Az AUTODOC szakértői ajánlják:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 27

Nyomja össze a rugót.
lépés 28

Távolítsa el a rugóstag dugattyúrúd anyát. Használjon láncos leszedő kulcsot. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 29

Engedje ki a tekercsrugót.
lépés 30

Távolítsa el a felső rugóstag konzolt.
lépés 31

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.

Az AUTODOC javasolja:
Csere: gólyaláb – Lexus RX XU30. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 32

Távolítsa el a rugót.
lépés 33

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Csere: gólyaláb – Lexus RX XU30. Tippek az AUTODOC-tól:
Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 34

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 35

Szerelje be a rugót a lengéscsillapítóba.
lépés 36

Szerelje fel a porvédőt és az ütközőt az új lengéscsillapítóra.

lépés 37

Nyomja össze a rugót.
lépés 38

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 39

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használjon láncos leszedő kulcsot. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.

Csere: gólyaláb – Lexus RX XU30. Tippek az AUTODOC szakértőitől:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 40

Engedje fel a rugót.
lépés 41

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 42

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 43

Tisztítsa meg a lengéscsillapító rugóstag beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 44

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 45

Csavarozza be a lengéscsillapító felső rögzítését. Használja a következő méretű csavarbehajtó fejet: 14. Ne húzza meg.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg becsavarja a rögzítőcsavarokat. Lexus RX XU30
lépés 46

Szerelje fel a rögzítőcsavarokat.
lépés 47

Húzza meg a a lengéscsillapító rugóstagot a hátsó tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 180 Nm nyomatékkal.
lépés 48

Csavarja be az ABS jeladó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 49

Csavarja be az ABS jeladó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 50

Szerelje fel az keresztstabilizátor rudat.
lépés 51

Húzza meg a stabilizátor kar rögzítőjét. Használja a következő méretű kombinált kulcsot: 17. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 52

Vegye ki a támaszt a tengelycsonk alól.

Az AUTODOC javasolja:
Csere: gólyaláb – Lexus RX XU30. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 53

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 39 Nm nyomatékkal.
lépés 54

Rögzítse a féktömlő tartó konzolt a lengéscsillapítóhoz. Használja a következő méretű csavarbehajtó fejet: 12. Használjon racsnis kulcsot.
lépés 55

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 56

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 57

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Csere: gólyaláb – Lexus RX XU30. Az AUTODOC ajánlja:
A spray alkalmazását követően várjon néhány percet.
lépés 58

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Lexus RX XU30
lépés 59

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 60

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 21. Használjon nyomatékkulcsot. Húzza meg 103 Nm nyomatékkal.
lépés 61

Távolítsa el az emelőt és a kerék ékeket.
lépés 62

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 14. Használjon nyomatékkulcsot. Húzza meg 55 Nm nyomatékkal.
lépés 63

Szerelje fel a lengéscsillapító rugóstag tartóbak fedelét.
lépés 64

Szerelje fel a lehajtható polcot a helyére.
lépés 65

Zárja le a csomagtértetőt.
