Elülső gólyaláb-csere Lexus RX XU30 gépkocsin – Útmutató

letöltés: 0

Megtekintések: 10

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
LEXUS RX (MHU3_, GSU3_, MCU3_) 330 AWD (MCU38), LEXUS RX (MHU3_, GSU3_, MCU3_) 350 AWD (GSU35_), LEXUS RX (MHU3_, GSU3_, MCU3_) 300 (MCU35_) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

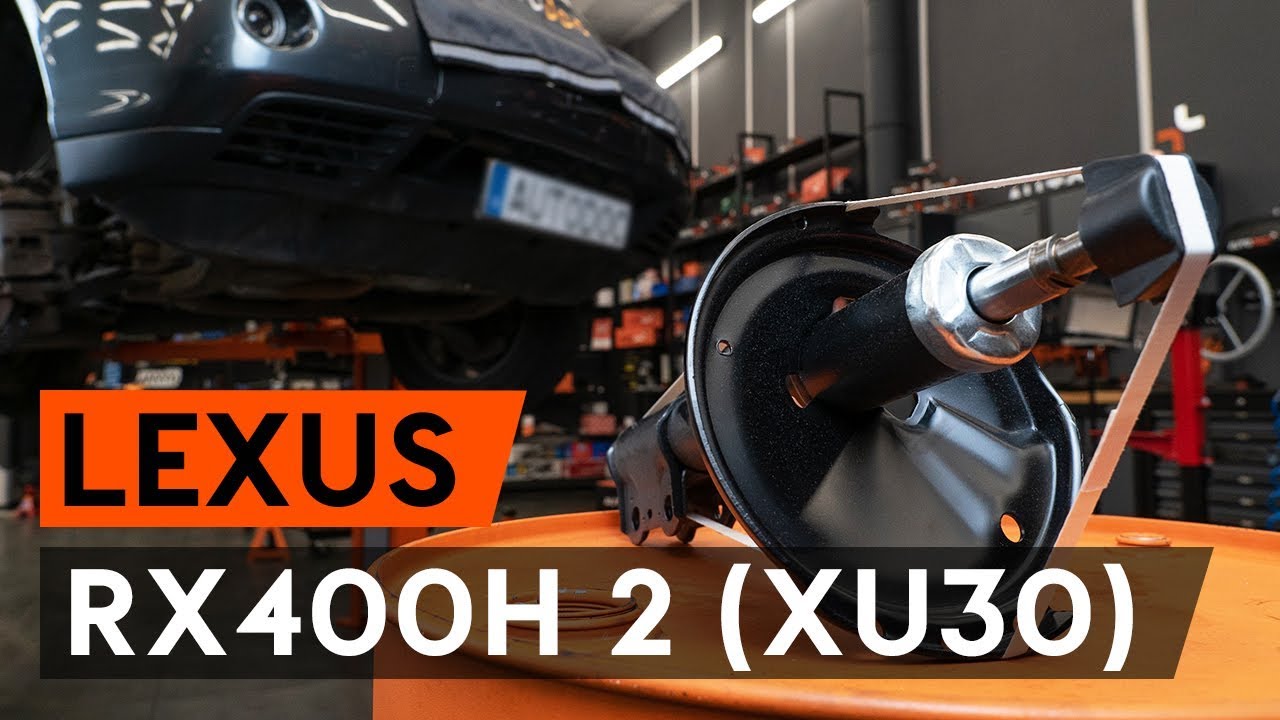

LEXUS RX400h 2 (XU30) lengéscsillapító rugóstag csere [ÚTMUTATÓ AUTODOC]

Elülső gólyaláb-csere Lexus RX XU30 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengéscsillapító RX (MHU3_, GSU3_, MCU3_)-hez és más LEXUS modellekhez

Egyéb helyettesítő termékek

lengéscsillapító

Csere: gólyaláb – Lexus RX XU30. A szerszámok, amelyekre szüksége lesz:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Kombinált kulcs №21

                      12 számú csavarbehajtó bit

                      14 számú csavarbehajtó bit

                      17 számú csavarbehajtó bit

                      19 számú csavarbehajtó bit

                      21 számú csavarbehajtó bit

                      Kerék dugókulcs készlet №21

                      Racsnis kulcs

                      Nyomatékkulcs

                      Menetfúró hajtóvas

                      Feszítővas

                      Láncos leszedő kulcs

                      Hidraulikus rugó kompresszor

                      Hidraulikus váltó emelő

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: gólyaláb – Lexus RX XU30. Tippek az AUTODOC szakértőitől:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: gólyaláb – Lexus RX XU30. Végezze el az alábbi lépéseket:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Távolítsa el a lengéscsillapító rugóstag tartóbak fedelét. Használjon feszítővasat.
lépés 4

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 5

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 14. Használjon racsnis kulcsot.
lépés 6

Rögzítse kerék ékekkel a kerekeket.
lépés 7

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 8

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 9

Csavarja ki a kerékcsavarokat.

Csere: gólyaláb – Lexus RX XU30. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 10

Vegye le a kereket.
lépés 11

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 12

Csatlakoztassa le az ABS jeladó kábelét a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt.
lépés 13

Tisztítsa meg az ABS jeladó és ezeket a lengécsillapító rugóstaghoz csatlakoztató féktömlő rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 14

Csatlakoztassa le a féktömlő tartót a lengéscsillapítóról. Csavarja ki az ABS jeladó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 12. Használjon racsnis kulcsot.
lépés 15

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 16

Távolítsa el a stabilizátor rudat.
lépés 17

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 18

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 21. Használja a következő méretű csavarbehajtó fejet: 21. Használjon menetfúró hajtóvasat.
lépés 19

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 20

Távolítsa el a rögzítőcsavarokat.
lépés 21

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 22

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. Lexus RX XU30
lépés 23

Távolítsa el a rugóstagot.
lépés 24

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – Lexus RX XU30. A szakemberek ajánlják:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 25

Nyomja össze a rugót.
lépés 26

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 27

Távolítsa el a rugóstag dugattyúrúd anyát. Használjon láncos leszedő kulcsot. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 28

Távolítsa el a felső rugóstag konzolt. Használjon feszítővasat.
lépés 29

Engedje ki a tekercsrugót.
lépés 30

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.

Az AUTODOC javasolja:
Csere: gólyaláb – Lexus RX XU30. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 31

Távolítsa el a rugót.
lépés 32

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Csere: gólyaláb – Lexus RX XU30. Az AUTODOC szakértői ajánlják:
Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 33

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 34

Szerelje be a rugót a lengéscsillapítóba.
lépés 35

Nyomja össze a rugót.
lépés 36

Szerelje fel a lengéscsillapítóra a támaszt, a porvédőt és az ütközőt.
lépés 37

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 21. Használjon láncos leszedő kulcsot. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.

Csere: gólyaláb – Lexus RX XU30. Tippek az AUTODOC szakértőitől:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 38

Engedje fel a rugót.
lépés 39

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 40

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 41

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 42

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg becsavarja a rögzítőcsavarokat. Lexus RX XU30
lépés 43

Tisztítsa meg a lengéscsillapító rugóstag beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 44

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 45

Szerelje fel a rögzítőcsavarokat.
lépés 46

Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű kombinált kulcsot: 21. Használja a következő méretű csavarbehajtó fejet: 21.
lépés 47

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Lexus RX XU30 – Ne engedje le hirtelen a hidraulikus emelőt, hogy ne elkerülje az autó alkatrészeinek és mechanizmusainak károsodását.
lépés 48

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 230 Nm nyomatékkal.
lépés 49

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 50

Szerelje fel az keresztstabilizátor rudat.

lépés 51

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 74 Nm nyomatékkal.
lépés 52

Húzza meg a fékcső rögzítőt. Csavarja be az ABS jeladó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 12. Használjon racsnis kulcsot.
lépés 53

Csatlakoztassa az ABS jeladó kábel rögzítőjét a lengéscsillapító rugóhoz.
lépés 54

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 55

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 56

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Csere: gólyaláb – Lexus RX XU30. Tippek az AUTODOC-tól:
A spray alkalmazását követően várjon néhány percet.
lépés 57

Szerelje fel a kereket.

Az AUTODOC javasolja:
Fontos! Tartsa a kereket, amikor a rögzítőcsavarokat csavarja be. Lexus RX XU30
lépés 58

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 59

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 21. Használjon nyomatékkulcsot. Húzza meg 103 Nm nyomatékkal.
lépés 60

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 14. Használjon nyomatékkulcsot. Húzza meg 55 Nm nyomatékkal.
lépés 61

Tegyen kenőanyagot a lengéscsillapító rugóstag támaszra. Rézzsírt használjon.
lépés 62

Szerelje fel a lengéscsillapító rugóstag tartóbak fedelét.
lépés 63

Vegye le a sárvédő takarót.
lépés 64

Zárja le a motorháztetőt.
lépés 65

Távolítsa el az emelőt és a kerék ékeket.
