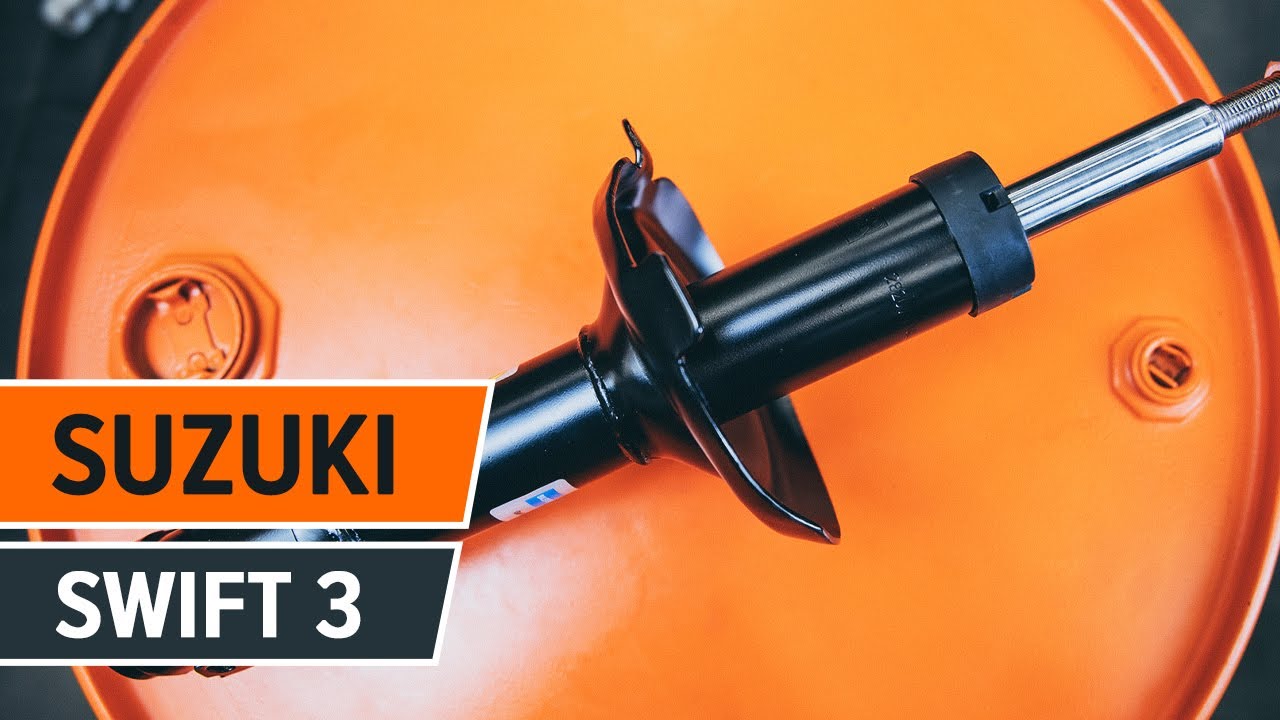

Elülső gólyaláb-csere Suzuki Swift MK3 gépkocsin – Útmutató

letöltés: 32

Megtekintések: 428

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 4x4 (RS 413, ZD11S), SUZUKI SWIFT III (MZ, EZ) 1.6 (RS 416, RR 416, ZC31S), SUZUKI SWIFT III (MZ, EZ) 1.3 4x4 (RS 413, ZD11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

SUZUKI SWIFT 3 lengéscsillapítók csere [ÚTMUTATÓ AUTODOC]

Elülső gólyaláb-csere Suzuki Swift MK3 gépkocsin – Útmutató

Egyéb helyettesítő termékek

lengéscsillapító

Csere: gólyaláb – Suzuki Swift MK3. A szerszámok, amelyekre szüksége lehet:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      12 számú csavarbehajtó bit

                      15 számú csavarbehajtó bit

                      21 számú csavarbehajtó bit

                      Kombinált kulcs №16

                      Kombinált kulcs №17

                      Kombinált kulcs №18

                      Imbuszkulcs bit h6-as

                      Kerék dugókulcs készlet №21

                      Racsnis kulcs

                      Nyomatékkulcs

                      Hidraulikus rugó kompresszor

                      Lapos Csavarhúzó

                      Patent kiszedő szerszám

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: gólyaláb – Suzuki Swift MK3. Az AUTODOC szakértői ajánlják:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Suzuki Swift MK3 – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.

lépés 4

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Fontos! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Suzuki Swift MK3
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 8

Távolítsa el a stabilizátor rudat.
lépés 9

Tisztítsa meg a fékcsövet a lengéscsillapító rugóstaghoz csatlakoztató konzol rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 10

Csavarja ki a féktömlő tartó konzolt a lengéscsillapítóból. Használja a következő méretű csavarbehajtó fejet: 12. Használjon racsnis kulcsot.
lépés 11

Távolítsa el a tartót a lengéscsillapítóról.

lépés 12

Csatlakoztassa le az ABS jeladó vezetékeit. Használjon lapos csavarhúzót.
lépés 13

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 14

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 17. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 15

Távolítsa el a rögzítőcsavarokat (2 darab).

lépés 16

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 17

Engedje le az autót.
lépés 18

Nyissa fel a motorháztetőt.
lépés 19

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.

lépés 20

Távolítsa el a szélvédő alatti szellőző rács kapcsokat. Használjon patent kiszedő szerszámot.
lépés 21

Távolítsa el a jobboldalon található szélvédő alatti szellőzőrácsot.
lépés 22

Távolítsa el a lengéscsillapító tartó védőfedelet.
lépés 23

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 24

Csavarozza ki a lengéscsillapító felső rögzítését. Használja a következő méretű kombinált kulcsot: 18. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. Suzuki Swift MK3
lépés 25

Távolítsa el a rugóstagot.
lépés 26

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – Suzuki Swift MK3. A szakemberek ajánlják:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 27

Nyomja össze a rugót.
lépés 28

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 29

Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 17. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 30

Távolítsa el a felső rugóstag konzolt.
lépés 31

Engedje ki a tekercsrugót.

lépés 32

Távolítsa el a rugót.
lépés 33

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.

lépés 34

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Az AUTODOC javasolja:
Csere: gólyaláb – Suzuki Swift MK3. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 35

Szerelje fel a porvédőt és az ütközőt az új lengéscsillapítóra.

lépés 36

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 37

Szerelje be a rugót a lengéscsillapítóba.
lépés 38

Nyomja össze a rugót.
lépés 39

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 40

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 17. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.

Csere: gólyaláb – Suzuki Swift MK3. Tipp:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 41

Engedje fel a rugót.
lépés 42

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 43

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 44

Csavarozza be a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg becsavarja a rögzítőcsavarokat. Suzuki Swift MK3
lépés 45

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű kombinált kulcsot: 18. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
lépés 46

Szerelje fel a lengéscsillapító tartó védőfedelet.
lépés 47

Szerelje be és rögzítse a jobboldalon található ablaktörlő szellőzőrácsot.
lépés 48

Szerelje fel az ablaktörlő műanyag szellőzőrácsának rögzítőjét.
lépés 49

Vegye le a sárvédő takarót.

lépés 50

Zárja le a motorháztetőt.
lépés 51

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 52

Rögzítse a lengéscsillapítót a kormánycsuklón.

lépés 53

Szerelje fel a rögzítőcsavarokat (2 darab).

lépés 54

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 17. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.
lépés 55

Szerelje fel a tartót lengéscsillapítóra.
lépés 56

Rögzítse a féktömlő tartó konzolt a lengéscsillapítóhoz. Használja a következő méretű csavarbehajtó fejet: 12. Használjon racsnis kulcsot.
lépés 57

Csatlakoztassa az ABS jeladó vezetékeit.
lépés 58

Szerelje fel az keresztstabilizátor rudat.

lépés 59

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
lépés 60

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Kenje be kenőanyaggal a stabilizátor karon lévő összes csuklót. Rézzsírt használjon.

lépés 61

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 62

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: gólyaláb – Suzuki Swift MK3. A spray alkalmazását követően várjon néhány percet.
lépés 63

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Suzuki Swift MK3
lépés 64

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 65

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 21. Használjon nyomatékkulcsot. Húzza meg 85 Nm nyomatékkal.
lépés 66

Távolítsa el az emelőt és a kerék ékeket.
