Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.4 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 TDCi, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) ST150 … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

FORD FIESTA V JH, JD lengéscsillapító rugóstag csere [ÚTMUTATÓ AUTODOC]

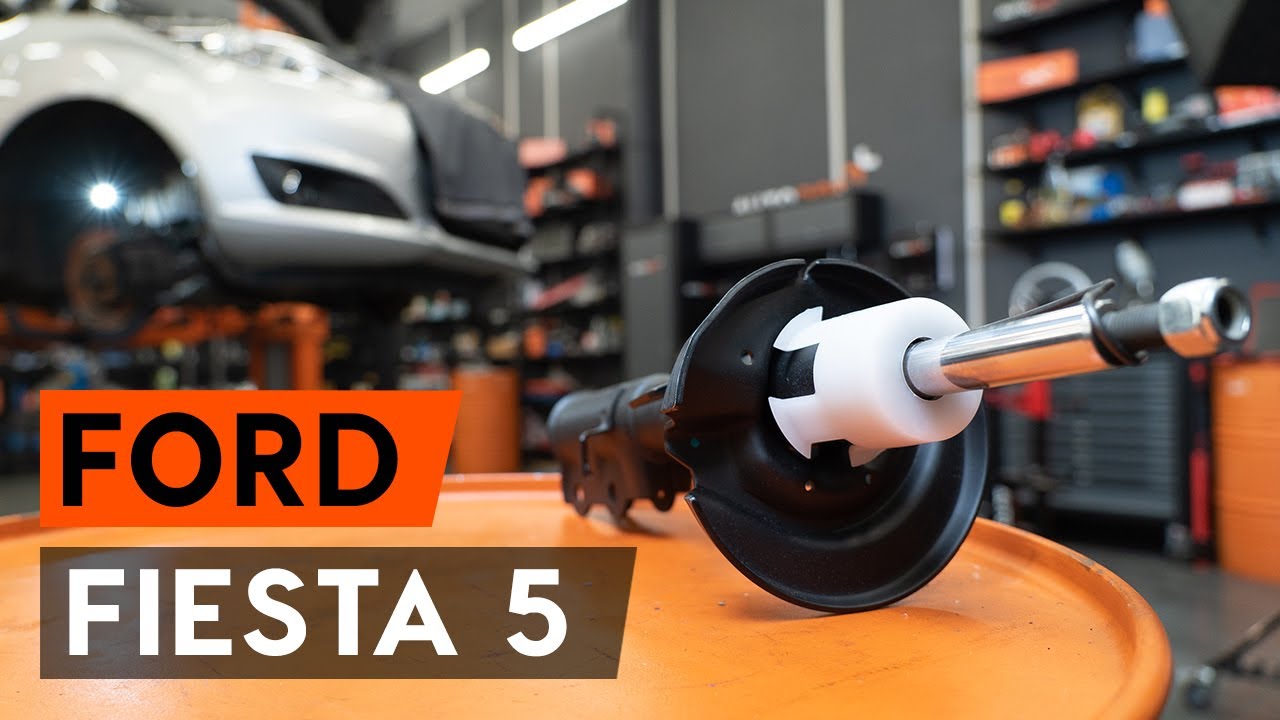

Elülső gólyaláb-csere Ford Fiesta V JH JD gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengéscsillapító Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3)-hez és más FORD modellekhez

lengéscsillapító

        lengéscsillapító Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Dízel (68 LE)

        lengéscsillapító Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Benzin (60 LE)

        lengéscsillapító Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Benzin (69 LE)

        lengéscsillapító Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Benzin (100 LE)

        lengéscsillapító Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Benzin (70 LE)

        lengéscsillapító Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Benzin (75 LE)

        lengéscsillapító Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Dízel (90 LE)

        lengéscsillapító Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) Benzin (150 LE)

Csere: gólyaláb – Ford Fiesta V JH JD. A szükséges szerszámokat tartalmazó lista:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Kombinált kulcs 13

                        13 számú csavarbehajtó bit

                        15 számú csavarbehajtó bit

                        17 számú csavarbehajtó bit

                        19 számú csavarbehajtó bit

                        32 számú csavarbehajtó bit

                        imbuszkulcs bit H6-as

                        Torx vég T50

                        Kerék dugókulcs készlet №19

                        Racsnis kulcs

                        Nyomatékkulcs

                        Lengéscsillapító persely

                        Kalapács

                        Menetfúró hajtóvas

                        Pontozó

                        Gumikalapács

                        Feszítővas

                        Hidraulikus rugó kompresszor

                        Hidraulikus váltó emelő

                        Sárvédő takaró

                        Kerékék

Szerszámok vásárlása

Csere: gólyaláb – Ford Fiesta V JH JD. Az AUTODOC szakértői ajánlják:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Figyelem! Minden munka megkezdése előtt állítsa le a motort – Ford Fiesta V JH JD.

A cserét a következő sorrendben végezze:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-30 spray-t.
lépés 4

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű kombinált kulcsot: 13.
lépés 5

Rögzítse kerék ékekkel a kerekeket.
lépés 6

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 7

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 8

Csavarja ki a kerékcsavarokat.

Csere: gólyaláb – Ford Fiesta V JH JD. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 9

Vegye le a kereket.
lépés 10

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 11

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 12

Távolítsa el a stabilizátor rudat.
lépés 13

Vegye le a fékcső leszorító bilincset. Használjon feszítővasat.
lépés 14

Csatlakoztassa le a féktömlőt a lengécsillapító rugóstagról.
lépés 15

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 16

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 15. Használjon menetfúró hajtóvasat.
lépés 17

Távolítsa el a rögzítőcsavart.
lépés 18

Tisztítsa meg a hajtótengely rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 19

Lazítsa meg a hajtótengelyen lévő anyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon menetfúró hajtóvasat.
lépés 20

Távolítsa el a rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 32.
lépés 21

Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 22

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű csavarbehajtó fejet: 15. Használja a következő torx kulcsot: T50. Használjon racsnis kulcsot.
lépés 23

Távolítsa el a rögzítőcsavart.
lépés 24

Távolítsa el a kardántengelyt. Használjon pontozót. Használjon kalapácsot.
lépés 25

Csatlakoztassa le az alsó lengőkart a kormánycsuklóról.

Csere: gólyaláb – Ford Fiesta V JH JD. Az AUTODOC ajánlja:
Győződjön meg arról, hogy a hajtótengely nem tehermentes (ha a gépkocsi emelőn van).
lépés 26

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 27

Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot.
lépés 28

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról. Használjon kalapácsot.
lépés 29

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. Ford Fiesta V JH JD
lépés 30

Távolítsa el a rugóstagot.
lépés 31

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – Ford Fiesta V JH JD. A szakemberek ajánlják:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 32

Nyomja össze a rugót.
lépés 33

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 34

Távolítsa el a rugóstag dugattyúrúd anyát. Használjon H6-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 35

Távolítsa el a lengéscsillapító tartót, a porvédő sapkát és az ütközőt.

Csere: gólyaláb – Ford Fiesta V JH JD. Tippek az AUTODOC szakértőitől:
Alaposan vizsgálja meg a lengéscsillapító tartót, a porvédőt és az ütközőt. Cserélje ki ezeket, amennyiben szükséges.
lépés 36

Engedje ki a tekercsrugót.
lépés 37

Távolítsa el a rugót.
lépés 38

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Csere: gólyaláb – Ford Fiesta V JH JD. Az AUTODOC szakértői ajánlják:
Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 39

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 40

Szerelje be a rugót a lengéscsillapítóba.
lépés 41

Nyomja össze a rugót.
lépés 42

Szerelje fel a tartót, a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 43

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 19. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 48 Nm nyomatékkal.

Csere: gólyaláb – Ford Fiesta V JH JD. Tipp:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 44

Engedje fel a rugót.
lépés 45

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 46

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 47

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Az AUTODOC javasolja:
Ford Fiesta V JH JD – A sérülések elkerülése érdekében a rögzítőcsavarok becsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 48

Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 49

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 50

Szerelje be a rögzítőcsavart.
lépés 51

Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 52

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 53

Helyezze be a kardántengelyt a kerékagyba.
lépés 54

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Csere: gólyaláb – Ford Fiesta V JH JD. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 55

Csatlakoztassa az ABS jeladót a tengelycsonkhoz.
lépés 56

Szerelje be a rögzítőcsavart.
lépés 57

Csavarja be a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 15. Használja a következő torx kulcsot: T50. Használjon racsnis kulcsot.
lépés 58

Rögzítse a féktömlőt a rugóstagon.
lépés 59

Szerelje fel a fékcső leszorító bilincset. Használjon gumikalapácsot.
lépés 60

Szerelje fel az keresztstabilizátor rudat.
lépés 61

Húzza meg a stabilizátor kar rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 62

Szerelje be a rögzítőanyát.
lépés 63

Húzza meg a hajtótengely anyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon nyomatékkulcsot. Húzza meg 290 Nm nyomatékkal.

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 64

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.
lépés 65

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 48 Nm nyomatékkal.
lépés 66

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 48 Nm nyomatékkal.
lépés 67

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 68

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 69

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: gólyaláb – Ford Fiesta V JH JD. A spray alkalmazását követően várjon néhány percet.
lépés 70

Szerelje fel a kereket.

Csere: gólyaláb – Ford Fiesta V JH JD. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 71

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 72

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 19. Használjon nyomatékkulcsot. Húzza meg 95 Nm nyomatékkal.
lépés 73

Távolítsa el az emelőt és a kerék ékeket.
lépés 74

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 30 Nm nyomatékkal.
lépés 75

Tegyen kenőanyagot a lengéscsillapító rugóstag támaszra. Rézzsírt használjon.

lépés 76

Vegye le a sárvédő takarót.
lépés 77

Zárja le a motorháztetőt.
