Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3, FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 16V … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

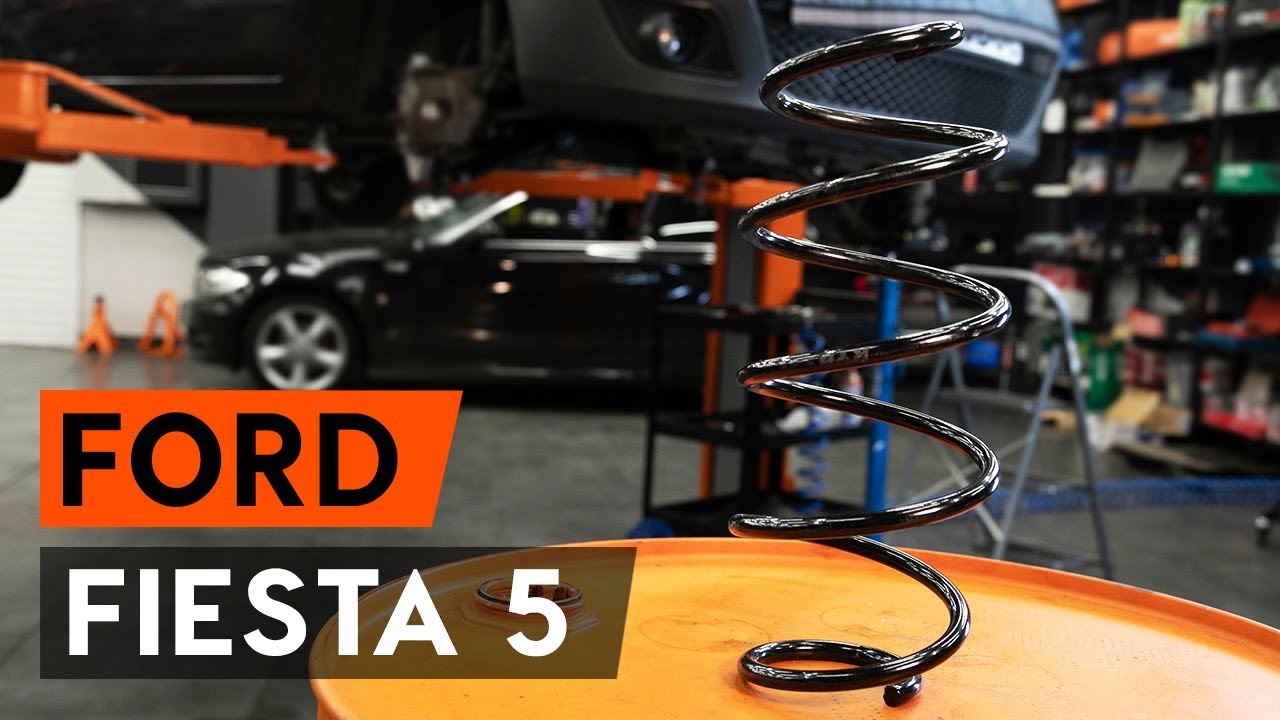

FORD FIESTA V JH, JD első spirálrugó csere [ÚTMUTATÓ AUTODOC]

Az összes kívánt alkatrész cseréje – Rugózás Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3)-hez és más FORD modellekhez

futómű rugó

        futómű rugó FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3 Benzin (60 LE)

        futómű rugó FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.3 Benzin (69 LE)

        futómű rugó FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.6 16V Benzin (100 LE)

        futómű rugó FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V Benzin (70 LE)

        futómű rugó FORD Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) 1.25 16V Benzin (75 LE)

Csere: futómű rugó – Ford Fiesta V JH JD. A szükséges szerszámokat tartalmazó lista:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Kombinált kulcs 13

                        13 számú csavarbehajtó bit

                        15 számú csavarbehajtó bit

                        17 számú csavarbehajtó bit

                        19 számú csavarbehajtó bit

                        32 számú csavarbehajtó bit

                        imbuszkulcs bit H6-as

                        Torx vég T50

                        Kerék dugókulcs készlet №19

                        Racsnis kulcs

                        Nyomatékkulcs

                        Lengéscsillapító persely

                        Kalapács

                        Menetfúró hajtóvas

                        Pontozó

                        Gumikalapács

                        Feszítővas

                        Hidraulikus rugó kompresszor

                        Hidraulikus váltó emelő

                        Sárvédő takaró

                        Kerékék

Szerszámok vásárlása

Csere: futómű rugó – Ford Fiesta V JH JD. A szakemberek ajánlják:

Az első felfüggesztésen található mindkét tekercsrugót egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali tekercsrugója esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: futómű rugó – Ford Fiesta V JH JD. A lépések ajánlott sorrendje:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 4

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű kombinált kulcsot: 13.
lépés 5

Rögzítse kerék ékekkel a kerekeket.
lépés 6

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 7

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 8

Csavarja ki a kerékcsavarokat.

Csere: futómű rugó – Ford Fiesta V JH JD. Az AUTODOC ajánlja:

A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 9

Vegye le a kereket.
lépés 10

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 11

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 12

Távolítsa el a stabilizátor rudat.
lépés 13

Vegye le a fékcső leszorító bilincset. Használjon feszítővasat.
lépés 14

Csatlakoztassa le a féktömlőt a lengécsillapító rugóstagról.
lépés 15

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 16

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 15. Használjon menetfúró hajtóvasat.
lépés 17

Távolítsa el a rögzítőcsavart.
lépés 18

Tisztítsa meg a hajtótengely rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 19

Lazítsa meg a hajtótengelyen lévő anyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon menetfúró hajtóvasat.
lépés 20

Távolítsa el a rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 32.
lépés 21

Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 22

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű csavarbehajtó fejet: 15. Használja a következő torx kulcsot: T50. Használjon racsnis kulcsot.
lépés 23

Távolítsa el a rögzítőcsavart.
lépés 24

Távolítsa el a kardántengelyt. Használjon pontozót. Használjon kalapácsot.
lépés 25

Csatlakoztassa le az alsó lengőkart a kormánycsuklóról.

Csere: futómű rugó – Ford Fiesta V JH JD. Tipp:

Győződjön meg arról, hogy a hajtótengely nem tehermentes (ha a gépkocsi emelőn van).
lépés 26

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 27

Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot.
lépés 28

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról. Használjon kalapácsot.
lépés 29

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:

Ford Fiesta V JH JD – A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 30

Távolítsa el a rugóstagot.
lépés 31

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: futómű rugó – Ford Fiesta V JH JD. Tippek az AUTODOC szakértőitől:

Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 32

Nyomja össze a rugót.
lépés 33

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 34

Távolítsa el a rugóstag dugattyúrúd anyát. Használjon H6-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 35

Távolítsa el a lengéscsillapító tartót, a porvédő sapkát és az ütközőt.

Az AUTODOC javasolja:

Csere: futómű rugó – Ford Fiesta V JH JD. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 36

Engedje ki a tekercsrugót.
lépés 37

Távolítsa el a rugót.
lépés 38

Szerelje be a rugót a lengéscsillapítóba.
lépés 39

Nyomja össze a rugót.
lépés 40

Szerelje fel a tartót, a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 41

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 19. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 48 Nm nyomatékkal.

Csere: futómű rugó – Ford Fiesta V JH JD. Tippek az AUTODOC szakértőitől:

Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 42

Engedje fel a rugót.
lépés 43

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 44

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 45

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Az AUTODOC javasolja:

Fontos! Tartsa a lengéscsillapító rugóstagot, amíg becsavarja a rögzítőcsavarokat. Ford Fiesta V JH JD
lépés 46

Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 47

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 48

Szerelje be a rögzítőcsavart.
lépés 49

Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 50

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 51

Helyezze be a kardántengelyt a kerékagyba.
lépés 52

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:

Csere: futómű rugó – Ford Fiesta V JH JD. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 53

Csatlakoztassa az ABS jeladót a tengelycsonkhoz.
lépés 54

Szerelje be a rögzítőcsavart.
lépés 55

Csavarja be a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 15. Használja a következő torx kulcsot: T50. Használjon racsnis kulcsot.
lépés 56

Rögzítse a féktömlőt a rugóstagon.
lépés 57

Szerelje fel a fékcső leszorító bilincset. Használjon gumikalapácsot.
lépés 58

Szerelje fel az keresztstabilizátor rudat.
lépés 59

Húzza meg a stabilizátor kar rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 60

Szerelje be a rögzítőanyát.
lépés 61

Húzza meg a hajtótengely anyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon nyomatékkulcsot. Húzza meg 290 Nm nyomatékkal.

Az AUTODOC javasolja:

Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 62

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.
lépés 63

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 48 Nm nyomatékkal.
lépés 64

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 48 Nm nyomatékkal.
lépés 65

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 66

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 67

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:

Csere: futómű rugó – Ford Fiesta V JH JD. A spray alkalmazását követően várjon néhány percet.
lépés 68

Szerelje fel a kereket.

Csere: futómű rugó – Ford Fiesta V JH JD. Tipp:

A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 69

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 70

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 19. Használjon nyomatékkulcsot. Húzza meg 95 Nm nyomatékkal.
lépés 71

Távolítsa el az emelőt és a kerék ékeket.
lépés 72

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 30 Nm nyomatékkal.
lépés 73

Tegyen kenőanyagot a lengéscsillapító rugóstag támaszra. Rézzsírt használjon.

lépés 74

Vegye le a sárvédő takarót.
lépés 75

Zárja le a motorháztetőt.
