Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi, HYUNDAI SANTA FÉ II (CM) 2.4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.7, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.4 4x4 … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

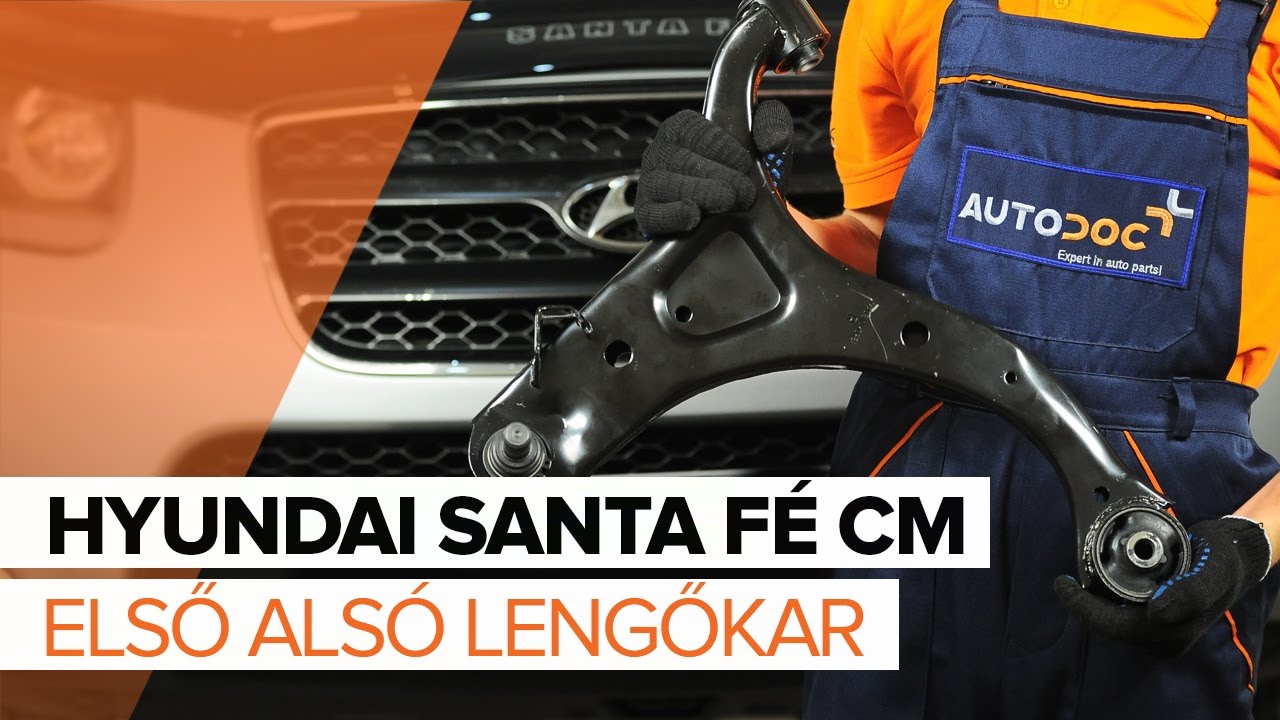

HYUNDAI SANTA FÉ CM első alsó lengőkar csere [ÚTMUTATÓ]

Elülső alsó felfüggesztő kar-csere Hyundai Santa Fe CM gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengőkar SANTA FÉ II (CM)-hez és más HYUNDAI modellekhez

lengőkar, kerékfelfüggesztés

        lengőkar, kerékfelfüggesztés Santa Fe II (CM) Dízel (150 LE)

        lengőkar, kerékfelfüggesztés Santa Fe II (CM) Benzin (174 LE)

        lengőkar, kerékfelfüggesztés Santa Fe II (CM) Dízel (150 LE)

        lengőkar, kerékfelfüggesztés Santa Fe II (CM) Benzin (170 LE)

        lengőkar, kerékfelfüggesztés Santa Fe II (CM) Benzin (170 LE)

        lengőkar, kerékfelfüggesztés Santa Fe II (CM) Dízel (139 LE)

        lengőkar, kerékfelfüggesztés Santa Fe II (CM) Dízel (139 LE)

        lengőkar, kerékfelfüggesztés Santa Fe II (CM) Benzin (189 LE)

        lengőkar, kerékfelfüggesztés Santa Fe II (CM) Benzin (189 LE)

Csere: elülső alsó felfüggesztő kar – Hyundai Santa Fe CM. A szerszámok, amelyekre szüksége lehet:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Nyomatékkulcs

                        Kombinált kulcs №19

                        18 számú csavarbehajtó bit

                        19 számú csavarbehajtó bit

                        Kerék dugókulcs készlet №21

                        Racsnis kulcs

                        Kalapács

                        Pontozó

                        Feszítővas

                        Hidraulikus váltó emelő

                        Kerékék

Szerszámok vásárlása

Csere: elülső alsó felfüggesztő kar – Hyundai Santa Fe CM. Az AUTODOC szakértői ajánlják:

A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Hyundai Santa Fe CM – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Hyundai Santa Fe CM
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 7

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 8

Távolítsa el a rögzítőcsavart. Használjon pontozót. Használjon kalapácsot.

lépés 9

Csavarja ki az első lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 10

Csavarja ki a lengőkart a kiegészítő kerethez csatlakoztató hátsó rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 11

Húzza ki a gömbcsuklót a kormánycsuklóból. Használjon kalapácsot.

lépés 12

Távolítsa el a lengőkar hátsó rögzítőjét.
lépés 13

Távolítsa el a lengőkar első rögzítőjét.

lépés 14

Vegye le a lengőkart. Használjon feszítővasat.
lépés 15

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 16

Szerelje fel az új lengőkart. Használjon feszítővasat.

Csere: elülső alsó felfüggesztő kar – Hyundai Santa Fe CM. Az AUTODOC szakértői ajánlják:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 17

Szerelje fel a lengőkar rögzítőket.
lépés 18

Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz. Használjon kalapácsot.
lépés 19

Szerelje be a rögzítőcsavart. Használjon kalapácsot.
lépés 20

Csavarja be a gömbcsuklót a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.

lépés 21

Húzza meg a rögzítő csavart, amely a gömbcsuklót a kormánycsuklóhoz rögzíti. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 98 Nm nyomatékkal.
lépés 22

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 23

Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 150 Nm nyomatékkal.
lépés 24

Húzza meg a kart az autó segédvázához csatlakoztató hátsó rögzítést. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 150 Nm nyomatékkal.
lépés 25

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Hyundai Santa Fe CM. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 26

Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.

lépés 27

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét.

lépés 28

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.

Az AUTODOC javasolja:
A spray alkalmazását követően várjon néhány percet.
lépés 29

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Csere: elülső alsó felfüggesztő kar – Hyundai Santa Fe CM. Tippek az AUTODOC-tól:
A spray alkalmazását követően várjon néhány percet.
lépés 30

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Hyundai Santa Fe CM
lépés 31

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 32

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 21. Használjon nyomatékkulcsot. Húzza meg 108 Nm nyomatékkal.
lépés 33

Távolítsa el az emelőt és a kerék ékeket.
