Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

VW PASSAT 5 (B5) első lengőkar csere [ÚTMUTATÓ AUTODOC]

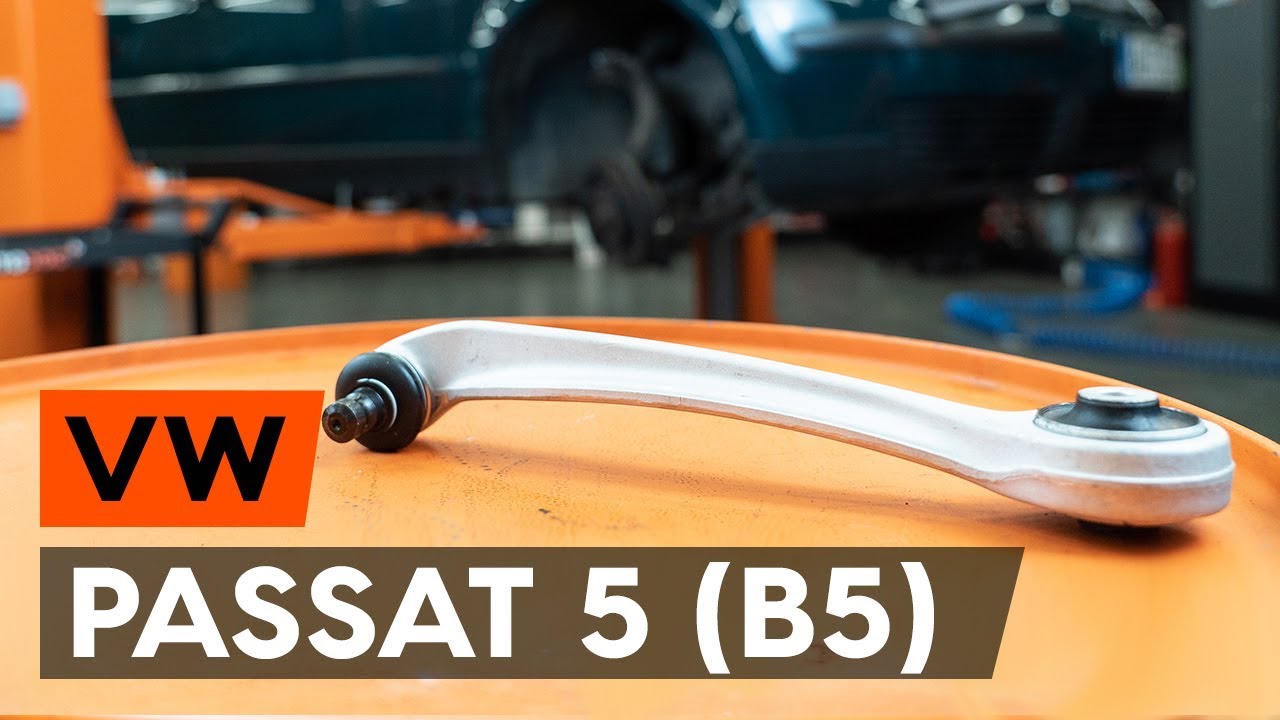

Elülső felső felfüggesztő kar-csere VW Passat B5 Variant gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengőkar PASSAT Variant (3B6)-hez és más VW modellekhez

lengőkar, kerékfelfüggesztés

Lengőkar szett

Rúd / kar, kerékfelfüggesztés

        lengőkar, kerékfelfüggesztés VW PASSAT Variant (3B6) 1.9 TDI Dízel (130 LE)

        lengőkar, kerékfelfüggesztés VW PASSAT Variant (3B6) 1.6 Benzin (102 LE)

        lengőkar, kerékfelfüggesztés VW PASSAT Variant (3B6) 1.9 TDI 4motion Dízel (130 LE)

        lengőkar, kerékfelfüggesztés VW PASSAT Variant (3B6) 4.0 W8 4motion Benzin (275 LE)

Csere: elülső felső felfüggesztő kar – VW Passat B5 Variant. Szükséges szerszámok:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Kombinált kulcs №16

                        Kombinált kulcs №18

                        13 számú csavarbehajtó bit

                        15 számú csavarbehajtó bit

                        16 számú csavarbehajtó bit

                        18 számú csavarbehajtó bit

                        Kerék dugókulcs készlet №17

                        Racsnis kulcs

                        Nyomatékkulcs

                        Pontozó

                        Kalapács

                        Feszítővas

                        Hidraulikus váltó emelő

                        Sárvédő takaró

                        Kerékék

Szerszámok vásárlása

Csere: elülső felső felfüggesztő kar – VW Passat B5 Variant. Tipp:

A csere folyamata a jobb- és a baloldali felső lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: elülső felső felfüggesztő kar – VW Passat B5 Variant. Végezze el az alábbi lépéseket:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Távolítsa el a szellőzőrács tömítését.
lépés 4

Emelje fel és vegye ki a szellőzőrácsot.

lépés 5

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 6

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 7

Rögzítse kerék ékekkel a kerekeket.
lépés 8

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 9

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 10

Csavarja ki a kerékcsavarokat.

Csere: elülső felső felfüggesztő kar – VW Passat B5 Variant. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 11

Vegye le a kereket.
lépés 12

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 13

Csavarja ki a felső lengőkar rögzítéseit (2 darab). Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16.
lépés 14

Távolítsa el a rögzítőcsavart. Használjon pontozót. Használjon kalapácsot.
lépés 15

Csatlakoztassa le a felső lengőkart a tengelycsonkról (2 darab). Használjon feszítővasat.
lépés 16

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 17

Csavarja ki a stabilizátor kart a stabilizátor rúdhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 16 (2 db).

lépés 18

Csavarja ki a stabilizátor rudat a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 16 (2 db).
lépés 19

Távolítsa el a stabilizátor rudat.

lépés 20

Tisztítsa meg a lengéscsillapító rugóstag rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 21

Csavarja ki a lengéscsillapító rugó alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használja a következő méretű kombinált kulcsot: 18.
lépés 22

Távolítsa el a rögzítőcsavart.
lépés 23

Csatlakoztassa le a lengéscsillapító rugóstag alsó részét. Használjon feszítővasat.
lépés 24

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. VW Passat B5 Variant
lépés 25

Távolítsa el a rugóstagot.
lépés 26

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 27

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13.
lépés 28

Távolítsa el a felső lengéscsillapító támaszt a rászerelt lengőkarokkal.
lépés 29

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 30

Csavarja ki a lengőkarokat a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használja a következő méretű kombinált kulcsot: 16.
lépés 31

Távolítsa el a rögzítőcsavart.
lépés 32

Vegye le a lengőkart.
lépés 33

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 34

Szerelje fel az új lengőkart.

Csere: elülső felső felfüggesztő kar – VW Passat B5 Variant. Az AUTODOC szakértői ajánlják:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.Helyezze a lengőkart a beszerelési furatoknak megfelelően.
lépés 35

Szerelje be a rögzítőcsavart.
lépés 36

Húzza meg a lengőkarokat a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 37

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 38

Szerelje fel a felső lengéscsillapító támaszt a rászerelt lengőkarokkal.
lépés 39

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Csere: elülső felső felfüggesztő kar – VW Passat B5 Variant. Tippek az AUTODOC-tól:
A sérülések elkerülése érdekében a rögzítőcsavarok becsavarásánál tartsa a lengéscsillapító rugóstagot.
lépés 40

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 22 Nm nyomatékkal.
lépés 41

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 42

Csavarozza be a lengéscsillapító felső rögzítését. Használja a következő méretű csavarbehajtó fejet: 15. Ne húzza meg.
lépés 43

Tisztítsa meg a lengéscsillapító rugóstag beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 44

Rögzítse a lengőkart a lengéscsillapító rugóstaghoz.
lépés 45

Szerelje be a rögzítőcsavart.
lépés 46

Csavarja be a lengéscsillapító rugóstag alsó rögzítőjét. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18.
lépés 47

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 48

Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 49

Rögzítse a felső lengőkart a tengelycsonkhoz (2 darab).
lépés 50

Szerelje be a rögzítőcsavart.
lépés 51

Csavarja be az a felső lengőkar rögzítőit (2 darab). Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16.
lépés 52

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 53

Húzza meg a lengéscsillapító alsó rögzítő anyát. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.
lépés 54

Húzza meg a felső lengőkar rögzítéseit (2 darab). Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 40 Nm nyomatékkal.
lépés 55

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Csere: elülső felső felfüggesztő kar – VW Passat B5 Variant. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 56

Tisztítsa meg a stabilizátor kar beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 57

Szerelje fel az keresztstabilizátor rudat.
lépés 58

Húzza meg a stabilizátor rudat a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 40 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 59

Húzza meg a stabilizátor kart a stabilizátor rúdhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 40 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 60

Tisztítsa meg a karon lévő összes csuklót. Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 61

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 62

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
A spray alkalmazását követően várjon néhány percet.
lépés 63

Szerelje fel a kereket.

Csere: elülső felső felfüggesztő kar – VW Passat B5 Variant. Tippek az AUTODOC szakértőitől:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 64

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 65

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 66

Távolítsa el az emelőt és a kerék ékeket.
lépés 67

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 65 Nm nyomatékkal.
lépés 68

Szerelje fel és rögzítse a szellőzőrácsot.
lépés 69

Szerelje fel a szellőzőrács tömítését.
lépés 70

Vegye le a sárvédő takarót.
lépés 71

Zárja le a motorháztetőt.
