Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi, HYUNDAI SANTA FÉ II (CM) 2.4, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 3.5 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.4 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 3.5 4x4 … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

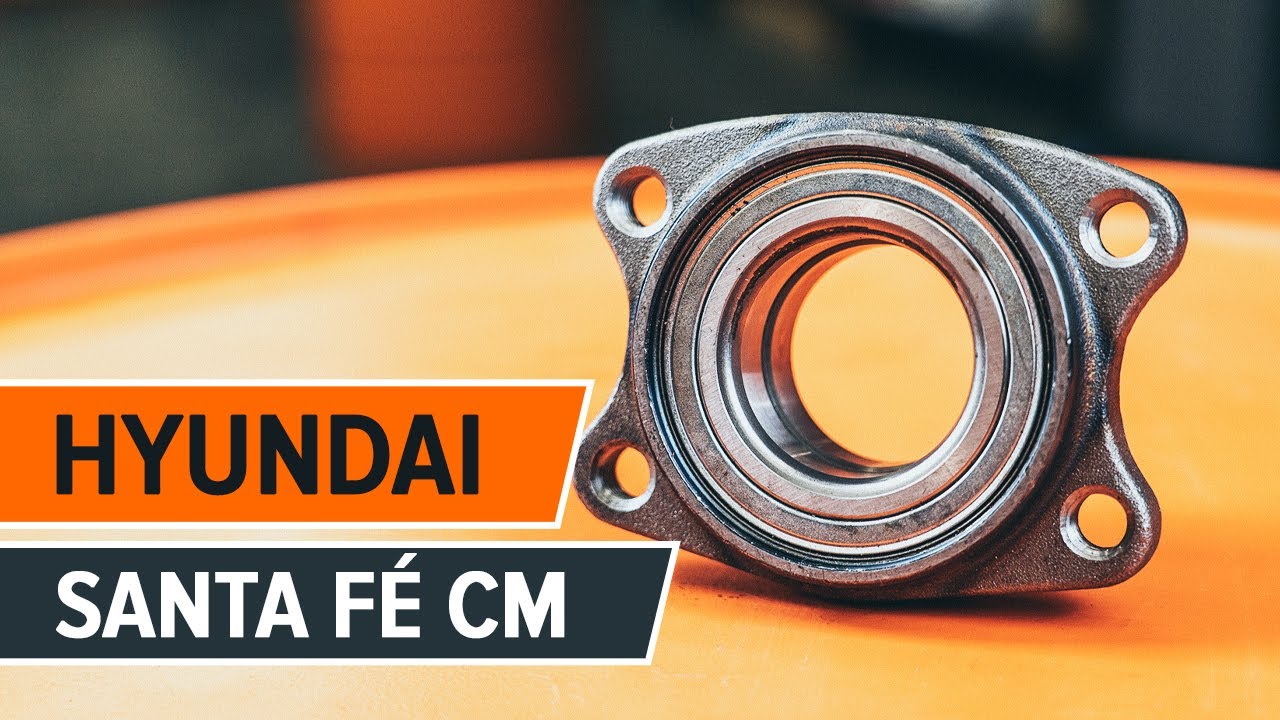

HYUNDAI SANTA FÉ CM elso kerékcsapágy csere [ÚTMUTATÓ]

Elülső kerékcsapágy-csere Hyundai Santa Fe CM gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Kerékcsapágy SANTA FÉ II (CM)-hez és más HYUNDAI modellekhez

Egyéb helyettesítő termékek

kerékcsapágy készlet

Csere: kerékcsapágy – Hyundai Santa Fe CM. A szükséges szerszámokat tartalmazó lista:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Univerzális tisztítóspray

                      Réz zsír

                      Nyomatékkulcs

                      Kombinált kulcs №18

                      14 számú csavarbehajtó bit

                      17 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      32 számú csavarbehajtó bit

                      Kerék dugókulcs készlet №21

                      Racsnis kulcs

                      Phillips csavarhúzó

                      Kalapács

                      Pontozó

                      Vágó fogók

                      Fogók

                      Feszítővas

                      Kerékék

Szerszámok vásárlása

Az AUTODOC javasolja:

Ne használja újra Hyundai Santa Fe CM autójának csapágy-összeállítását.
A kerékagycsapágy csere folyamata az ugyanazon a tengelyen lévő mindkét kerék esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Hyundai Santa Fe CM – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Hyundai Santa Fe CM
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a féknyereg konzol rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 7

Csavarja ki a nyereg tartó konzol rögzítőket. Használja a következő méretű kombinált kulcsot: 17. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 8

Távolítsa el a féknyerget a konzollal együtt.

Csere: kerékcsapágy – Hyundai Santa Fe CM. Az AUTODOC szakértői ajánlják:
Rögzítse a féknyerget egy dróttal a karosszériához vagy a felfüggesztéshez, hogy elkerülje a nyomásvesztést a fékrendszerben.Bizonyosodjon meg róla, hogy a féknyereg nem lóg a féktömlőn.Ne nyomja le a fékpedált miután kivette a féknyerget. Ennek eredményeként a dugattyú kieshet a fékhengerből, és a fékfolyadék szivárgás, valamint a rendszer nyomásvesztése fordulhat elő.Ellenőrizze a féknyereg konzolt, a féknyereg vezetőcsapokat és a porvédőket. Tisztítsa meg ezeket. Cserélje ki, ha szükséges.
lépés 9

Tisztítsa meg a féktárcsa rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 10

Csavarja ki a féktárcsa tartó csavarokat és távolítsa el a féktárcsát. Használjon Phillips csavarhúzót.
lépés 11

Távolítsa el a sasszeg biztosítva kerékagy anyát. Használjon csipófogót.
lépés 12

Csavarja le a kerékagy anyáját. Használja a következő méretű csavarbehajtó fejet: 32. Használjon racsnis kulcsot.
lépés 13

Távolítsa el a rögzítőanyát.
lépés 14

Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 15

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 16

Távolítsa el a rögzítőcsavart. Használjon kalapácsot. Használjon pontozót.
lépés 17

Húzza ki a gömbcsuklót a kormánycsuklóból.

lépés 18.1

Csavarja ki a rögzítő csavart, amely a kerékagy csapágyat a kormánycsuklóhoz rögzíti.

lépés 18.2

Használja a következő méretű csavarbehajtó fejet: 14. Használjon racsnis kulcsot.
lépés 19

Távolítsa el a rögzítőcsavarokat.

lépés 20

Válassza le a hajtótengelyt a tengelycsonkról. Használjon kalapácsot.

lépés 21

A kerékagyat és a csapágyat együtt távolítsa el, mivel ezek az alkatrészek zárt egységet alkotnak.
lépés 22

Tisztítsa meg a kerékagy beszerelési helyét. Használjon univerzális tisztítósprayt.

lépés 23

Szerelje be az új kerékagyat a csapággyal együtt.
lépés 24

Szerelje be a kardántengelyt a kerékagyba.

lépés 25

Szerelje fel a rögzítőcsavarokat.

lépés 26.1

Húzza meg a kerékagycsapágy rögzítőt.

lépés 26.2

Használja a következő méretű kombinált kulcsot: 14. Használja a következő méretű csavarbehajtó fejet: 14. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
lépés 27

Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz.
lépés 28

Szerelje be a rögzítőcsavart. Használjon kalapácsot.
lépés 29

Csavarja be a gömbcsuklót a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.

lépés 30

Húzza meg a rögzítő csavart, amely a gömbcsuklót a kormánycsuklóhoz rögzíti. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 98 Nm nyomatékkal.
lépés 31

Szerelje be a rögzítőanyát.
lépés 32

Húzza meg kerékagyanyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon nyomatékkulcsot. Húzza meg 195 Nm nyomatékkal.
lépés 33

Szerelje be az new kerékagy anya sasszeget. Használjon csipófogót. Használjon kalapácsot.
lépés 34

Tegyen kenőanyagot az agy féktárcsával érintkező részére. Rézzsírt használjon.

lépés 35

Helyezze fel az új féktárcsát az kerékagyra és csavarozza be a tartócsavarokat. Használjon Phillips csavarhúzót.
lépés 36

Szerelje fel a féknyerget a konzollal együtt.
lépés 37

Rögzítse a féknyereg konzolt. Használja a következő méretű kombinált kulcsot: 17. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 85 Nm nyomatékkal.
lépés 38

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét.

lépés 39

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 40

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: kerékcsapágy – Hyundai Santa Fe CM. A spray alkalmazását követően várjon néhány percet.
lépés 41

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Hyundai Santa Fe CM
lépés 42

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 43

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 21. Használjon nyomatékkulcsot. Húzza meg 108 Nm nyomatékkal.
lépés 44

Távolítsa el az emelőt és a kerék ékeket.
