Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A, 312.AXD1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXY11, 312.AXY1A), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXZ11), ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AYB11, 312.AYB1A) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

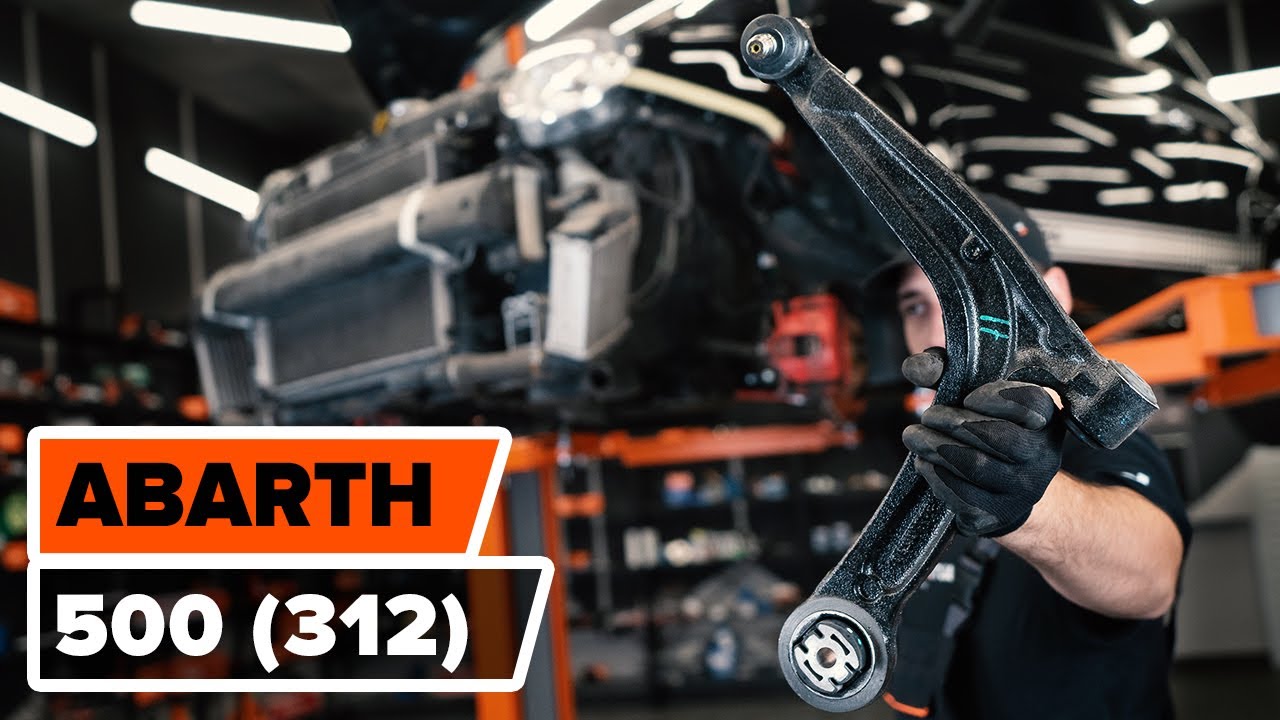

ABARTH 500 (312) első lengőkar csere [ÚTMUTATÓ AUTODOC]

Elülső alsó felfüggesztő kar-csere Abarth 595 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengőkar 500 / 595 / 695 Hatchback (312_)-hez és más ABARTH modellekhez

lengőkar, kerékfelfüggesztés

Lengőkar szett

        lengőkar, kerékfelfüggesztés ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A) Benzin (180 LE)

        lengőkar, kerékfelfüggesztés ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXT1A) Benzin (190 LE)

        lengőkar, kerékfelfüggesztés ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXD1A) Benzin (135 LE)

        lengőkar, kerékfelfüggesztés ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF11, 312.AXF1A, 312.AXD1A) Benzin (160 LE)

        lengőkar, kerékfelfüggesztés ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXF1A, 312.AXD1A) Benzin (140 LE)

        lengőkar, kerékfelfüggesztés ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXY11, 312.AXY1A) Benzin (145 LE)

        lengőkar, kerékfelfüggesztés ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AXZ11) Benzin (165 LE)

        lengőkar, kerékfelfüggesztés ABARTH 500 / 595 / 695 Hatchback (312_) 1.4 (312.AYB11, 312.AYB1A) Benzin (163 LE)

Csere: elülső alsó felfüggesztő kar – Abarth 595. A szükséges szerszámokat tartalmazó lista:

                        Drótkefe

                        WD-40 spray

                        Réz zsír

                        Kombinált kulcs №17

                        7 számú csavarbehajtó bit

                        8 számú csavarbehajtó bit

                        10 számú csavarbehajtó bit

                        16 számú csavarbehajtó bit

                        17 számú csavarbehajtó bit

                        18 számú csavarbehajtó bit

                        Torx vég T30

                        Kerék dugókulcs készlet №19

                        Racsnis kulcs

                        Nyomatékkulcs

                        Menetfúró hajtóvas

                        Laposvéső

                        Kalapács

                        Gumikalapács

                        Phillips csavarhúzó

                        Feszítővas

                        Maszkoló szalag

                        Kerékék

Szerszámok vásárlása

Csere: elülső alsó felfüggesztő kar – Abarth 595. Az AUTODOC szakértői ajánlják:

A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
A független felfüggesztés alsó lengőkar cseréje néhány autóban a segédfűtés kipufogócső egy részének eltávolítását teszi szükségessé.
Felhívjuk figyelmét: az autón végzett minden munkát - Abarth 595 – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Rögzítse kerék ékekkel a kerekeket.
lépés 3

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 4

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 5

Csavarja ki a kerékcsavarokat.

Csere: elülső alsó felfüggesztő kar – Abarth 595. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 6

Vegye le a kereket.
lépés 7

Szerelje ki és távolítsa el az olajteknő fedelét. Használja a következő méretű csavarbehajtó fejet: 8. Használjon racsnis kulcsot.
lépés 8

Szerelje ki a műanyag lökhárítóburkolat alsó rögzítőit. Használja a következő méretű csavarbehajtó fejet: 8.
lépés 9

Szerelje ki a sárvédő dobbetét rögzítőit. Tegye félre az alkatrészt. Használjon racsnis kulcsot. Használjon Phillips csavarhúzót.
lépés 10

Húzza ki a fényszórók csatlakozóit.
lépés 11

Szerelje ki a lökhárítót a sárvédőkkel összekötőt rögzítőt. Használja a következő torx kulcsot: T30. Használjon racsnis kulcsot.
lépés 12

Helyezzen fel maszkoló szalagot az autó sárvédőire, hogy megakadályozza a fényezés megsérülését a lökhárító leszerelése közben.
lépés 13

Lazítsa ki a lökhárító felső rögzítőit. Használja a következő torx kulcsot: T30. Használjon racsnis kulcsot.
lépés 14

Óvatosan válassza le a lökhárítót a rögzítőkről.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Abarth 595. Ne alkalmazzon túlzott erőt az alkatrész kiszerelése során, mert megsérülhet az alkatrész.
lépés 15

Csavarozza ki a lökhárító felső rögzítőit, és távolítsa el őket.

Csere: elülső alsó felfüggesztő kar – Abarth 595. Tipp:
A komponensek megsérülésének megelőzése érdekében, a felső rögzítők kicsavarozásakor fogja folyamatosan a lökhárítót.
lépés 16

Csavarozza ki az intercooler légterelő rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 17

Távolítsa el az intercooler légterelő rögzítőit.
lépés 18

Csavarozza ki a távtartó rögzítőt a lökhárító merevítő alatt résznél. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 19

Csavarozza ki a lökhárító merevítő rögzítőit. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 20

Távolítsa el a lökhárító merevítő rögzítőit.
lépés 21

Távolítsa el a lökhárító merevítőt.
lépés 22

Csavarozza ki az intercooler felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 23

Szerelje le az intercooler cső bilincsét. Használja a következő méretű csavarbehajtó fejet: 7. Használjon racsnis kulcsot.
lépés 24

Emelje meg kissé, és válassza le az alsó csövet az intercooler-ről. Használjon feszítővasat.
lépés 25

Csavarozza ki az oldalsó hossztartó rögzítőit a segédvázról. Használja a következő méretű csavarbehajtó fejet: 16. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 26

Tegye félre az intercooler-t, és távolítsa el az oldalsó hossztartót.
lépés 27

Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 28

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű kombinált kulcsot: 17. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 29

Csavarja ki az első lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 18. Használjon menetfúró hajtóvasat.
lépés 30

Csavarja ki a hátsó lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 18. Használjon menetfúró hajtóvasat.
lépés 31

Válassza le a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon lapos fémhez való vésőt. Használjon kalapácsot.
lépés 32

Húzza ki a gömbcsuklót a kormánycsuklóból. Használjon feszítővasat.
lépés 33

Vegye le a lengőkart.
lépés 34

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Tisztítsa meg a karon lévő összes csuklót. Használjon WD-40 spray-t.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Abarth 595. A spray alkalmazását követően várjon néhány percet.Viseljen védőszemüveget.
lépés 35

Szerelje fel az új lengőkart. Használjon feszítővasat.
lépés 36

Szerelje fel a kar első rögzítését. Ne húzza meg.
lépés 37

Szerelje fel a kar hátsó rögzítését. Ne húzza meg.
lépés 38

Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz. Használjon gumikalapácsot, ha szükséges.

Csere: elülső alsó felfüggesztő kar – Abarth 595. Tippek az AUTODOC szakértőitől:
Ne rongálja meg a gömbcsukló borítását.
lépés 39

Húzza meg a hátsó lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 115 Nm nyomatékkal.
lépés 40

Húzza meg az első lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 41

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű kombinált kulcsot: 17. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 40 Nm nyomatékkal.
lépés 42

Tegye félre az intercooler-t, és szerelje be az oldalsó hossztartót.
lépés 43

Csavarozza be az oldalsó hossztartó rögzítőit. Használja a következő méretű csavarbehajtó fejet: 16. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 44

Kezelje le a csavaros csatlakozást az oldalsó hossztartón. Használjon WD-40 spray-t.
lépés 45

Szerelje fel a lökhárító merevítőt.
lépés 46

Húzza meg a lökhárító merevítő rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 65 Nm nyomatékkal.
lépés 47

Csavarozza be a távtartó rögzítőt a lökhárító merevítő alatt résznél.
lépés 48

Csatlakoztassa hozzá a csövet az intercooler-hez. Helyezze vissza az intercooler-t a beépítési helyére.
lépés 49

Csavarozza be az intercooler felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 50

Helyezze vissza az intercooler légterelőt.
lépés 51

Csavarozza be az intercooler légterelő rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 52

Húzza meg az oldalsó hossztartó rögzítőit. Használja a következő méretű csavarbehajtó fejet: 16. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 75 Nm nyomatékkal.
lépés 53

Tisztítsa meg a lökhárító beépítési helyét. Használjon WD-40 spray-t.
lépés 54

Tegye vissza a helyére a lökhárítót, és csavarozza be a felső rögzítőit.

Csere: elülső alsó felfüggesztő kar – Abarth 595. A szakemberek ajánlják:
A komponensek megsérülésének megelőzése érdekében, a felső rögzítők becsavarozásakor fogja folyamatosan a lökhárítót.
lépés 55

Távolítsa el a maszkoló szalagot.
lépés 56

Helyezze be a lökhárítót a beépítési helyére. Győződjön meg arról, hogy hallja a kattanást, ami azt jelzi, hogy a helyére került.

lépés 57

Húzza meg a lökhárító felső rögzítőit. Használja a következő torx kulcsot: T30. Használjon nyomatékkulcsot. Húzza meg 10 Nm nyomatékkal.
lépés 58

Húzza meg az alsó rögzítőket, amelyek a lökhárítót a sárvédőkhöz rögzítik. Használja a következő torx kulcsot: T30.
lépés 59

Dugja vissza a fényszórók csatlakozóit.
lépés 60

Húzza meg az intercooler cső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 7.
lépés 61

Dugja vissza a fényszórók csatlakozóit.
lépés 62

Helyezze vissza a sárvédő dobbetétet a beszerelési helyére. Húzza meg a rögzítőit. Használjon Phillips csavarhúzót. Használjon racsnis kulcsot.
lépés 63

Csavarozza be a műanyag lökhárító burkolat alsó rögzítőit. Használja a következő méretű csavarbehajtó fejet: 8. Használjon racsnis kulcsot.
lépés 64

Csatlakoztassa a fényszórók csatlakozóit.
lépés 65

Tegye vissza a helyére az olajteknő fedelét és csavarozza be a rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 66

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét. Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 67

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Abarth 595
lépés 68

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 69

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 70

Távolítsa el az emelőt és a kerék ékeket.

lépés 71

Zárja le a motorháztetőt.
