Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW PASSAT Variant (3B6) 1.9 TDI, VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.3 VR5, VW PASSAT Variant (3B6) 1.8 T 20V, VW PASSAT Variant (3B6) 2.8 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 1.9 TDI 4motion, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.3 VR5 4motion, VW PASSAT Variant (3B6) 4.0 W8 4motion, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.5 TDI 4motion, VW PASSAT Variant (3B6) 2.5 TDI, VW PASSAT Variant (3B6) 2.0 TDI … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

VW PASSAT 5 (B5) kormányösszekötő rúd fej csere [ÚTMUTATÓ AUTODOC]

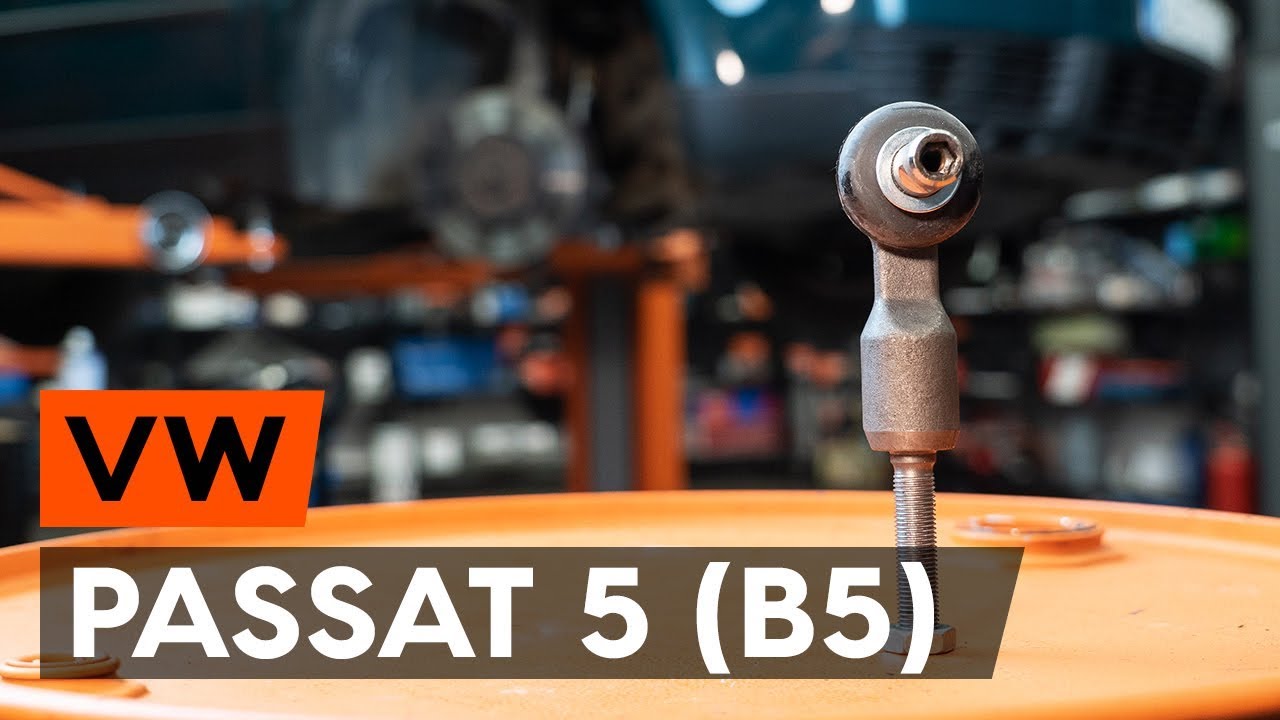

Kormányösszekötő gömbfej-csere VW Passat B5 Variant gépkocsin – Útmutató

Egyéb helyettesítő termékek

vezetőkar fej

Csere: kormányösszekötő gömbfej – VW Passat B5 Variant. A szerszámok, amelyekre szüksége lehet:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Kombinált kulcs №18

                      Kombinált kulcs №22

                      13 számú csavarbehajtó bit

                      15 számú csavarbehajtó bit

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Nyomatékkulcs

                      Kalapács

                      Laposvéső

                      Tolómérő

                      Kerékék

Szerszámok vásárlása

Csere: kormányösszekötő gömbfej – VW Passat B5 Variant. Az AUTODOC szakértői ajánlják:

A kormányösszekötő rúd fejeket párban cserélje.
A csere folyamata a jobb- és a baloldali kormányösszekötő rúd fejek esetében megegyezik.
Beszereléskor kizárólag új csavarokat és anyákat használjon.
Felhívjuk figyelmét: az autón végzett minden munkát - VW Passat B5 Variant – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Csere: kormányösszekötő gömbfej – VW Passat B5 Variant. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 8

Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 9

Távolítsa el a rögzítőcsavart.
lépés 10

Csatlakoztassa le a kormányösszekötő rudat a kormánycsuklóról. Használjon lapos fémhez való vésőt. Használjon kalapácsot.
lépés 11

Tisztítsa meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 12

Leszereléskor jelölje meg vagy mérje meg a gömbcsukló pontos helyzetét a nyomtávrúdon, vagy számolja meg a menetek számát, hogy elkerüje a későbbi hibás beállítást. Használjon tolómérőt.
lépés 13

Lazítsa meg a záróanyát ami a rúdfejet rögzíti a kormányösszekötő rúdhoz. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű kombinált kulcsot: 22.
lépés 14

Csavarja ki a fejet a kormányösszekötő rúdból.
lépés 15

Csavarja fel az új kormány összekötő rúd fejet.

Csere: kormányösszekötő gömbfej – VW Passat B5 Variant. Az AUTODOC ajánlja:
A kormányrúd fej felszerelésekor emlékezzen, hogy azonos számú menettel szerelje fel, vagy a menet ugyanolyan hosszú legyen, mint amennyit mért.
lépés 16

Leszereléskor jelölje meg vagy mérje meg a gömbcsukló pontos helyzetét a nyomtávrúdon, vagy számolja meg a menetek számát, hogy elkerüje a későbbi hibás beállítást. Használjon tolómérőt.
lépés 17

Tisztítsa meg a kormányösszekötő gömbfej beszerelési helyeit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 18

Tegyen kenőanyagot a rúd menetes részére. Rézzsírt használjon.
lépés 19

Csatlakoztassa a kormányösszekötő rudat a kormánycsuklóra.
lépés 20

Csavarja be a kormányösszekötő gömbfejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 21

Szerelje be a rögzítőcsavart.
lépés 22

Csavarja be a kormányösszekötő gömbfejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 23

Húzza meg a kormányösszekötő rúd záróanyát. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű kombinált kulcsot: 22. Használjon nyomatékkulcsot. Húzza meg 40 Nm nyomatékkal.
lépés 24

Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 45 Nm nyomatékkal.
lépés 25

Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 7 Nm nyomatékkal.
lépés 26

Tegyen kenőanyagot a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőre. Rézzsírt használjon.
lépés 27

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 28

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: kormányösszekötő gömbfej – VW Passat B5 Variant. A spray alkalmazását követően várjon néhány percet.
lépés 29

Szerelje fel a kereket.

Csere: kormányösszekötő gömbfej – VW Passat B5 Variant. A szakemberek ajánlják:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 30

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 31

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.

Csere: kormányösszekötő gömbfej – VW Passat B5 Variant. Tippek az AUTODOC szakértőitől:
Ellenőrizze és állíttassa be a kerékkiegyenlítést ha szükséges.
lépés 32

Távolítsa el az emelőt és a kerék ékeket.
