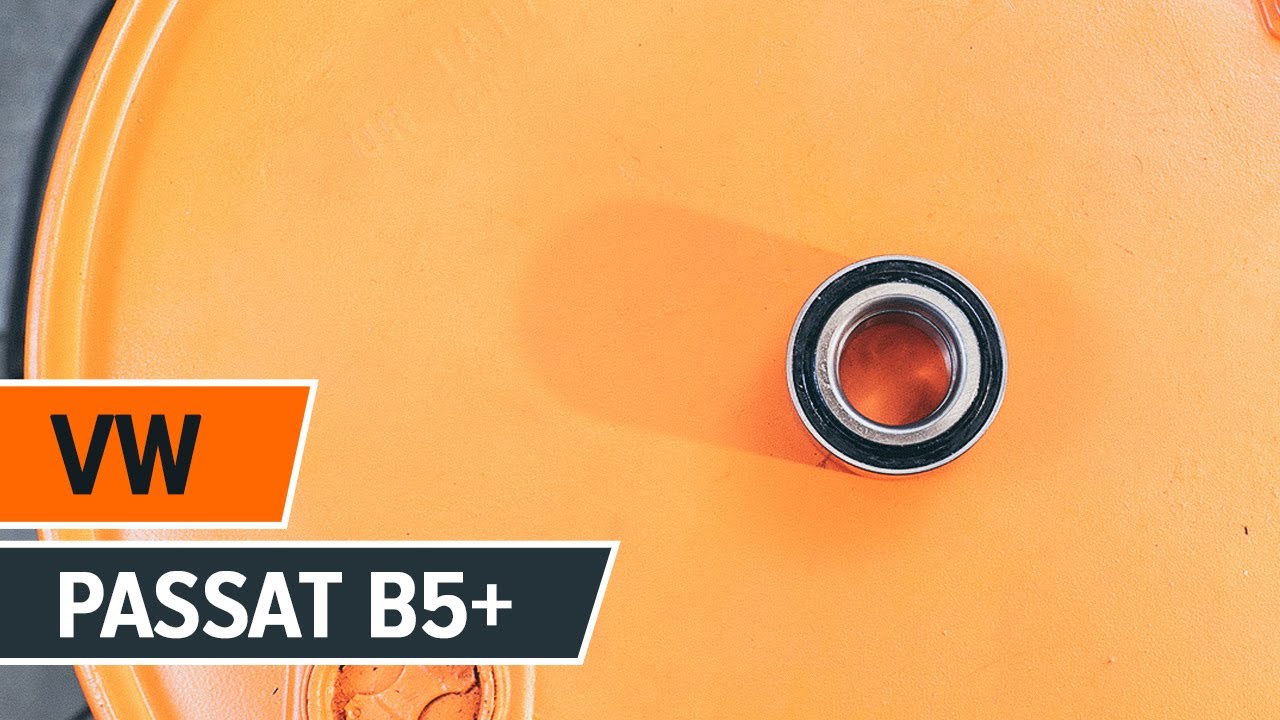

Elülső kerékcsapágy-csere VW Passat B5 Variant gépkocsin – Útmutató

letöltés: 11

Megtekintések: 403

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW PASSAT Variant (3B6) 1.6, VW PASSAT Variant (3B6) 2.0, VW PASSAT Variant (3B6) 2.0 4motion, VW PASSAT Variant (3B6) 2.0 … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

VW PASSAT B5+ hátsó kerékcsapágy csere [ÚTMUTATÓ]

Elülső kerékcsapágy-csere VW Passat B5 Variant gépkocsin – Útmutató

Egyéb helyettesítő termékek

kerékcsapágy készlet

Csere: kerékcsapágy – VW Passat B5 Variant. A szerszámok, amelyekre szüksége lehet:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Kombinált kulcs №16

                      Kombinált kulcs №18

                      13 számú csavarbehajtó bit

                      16 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      27 számú csavarbehajtó bit

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Nyomatékkulcs

                      Gömbcsukló kinyomó

                      Csapágy, persely ki- és beütő készlet

                      Lapos Csavarhúzó

                      Feszítővas

                      Pontozó

                      Menetfúró hajtóvas

                      Kalapács

                      Gumikalapács

                      Kerékék

Szerszámok vásárlása

Csere: kerékcsapágy – VW Passat B5 Variant. Az AUTODOC ajánlja:

Ne használja újra VOLKSWAGEN PASSAT B5 autójának csapágy-összeállítását.
A kerékagycsapágy csere folyamata az ugyanazon a tengelyen lévő mindkét kerék esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - VW Passat B5 Variant – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Rögzítse kerék ékekkel a kerekeket.

lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.

lépés 4

Csavarja ki a kerékcsavarokat.

Csere: kerékcsapágy – VW Passat B5 Variant. Tippek az AUTODOC szakértőitől:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Csavarja ki a kerékagy tengelyanyát. Használja a következő méretű csavarbehajtó fejet: 27.
lépés 7

Válassza szét a fékbetéteket. Használjon lapos csavarhúzót.

lépés 8

Csavarja ki a nyereg tartó konzol rögzítőket. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot. Használjon menetfúró hajtóvasat.
lépés 9

Húzza ki az ABS jeladó elektromos csatlakozását. Használjon lapos csavarhúzót.
lépés 10

Csatlakoztassa le a fékkopás érzékelő csatlakozóját. Használjon lapos csavarhúzót.

Figyelem!
Nem minden gépkocsi van felszerelve fékbetét kopásérzékelővel.
lépés 11

Távolítsa el a féknyerget a konzollal együtt.

Csere: kerékcsapágy – VW Passat B5 Variant. A szakemberek ajánlják:
Rögzítse a féknyerget egy dróttal a karosszériához vagy a felfüggesztéshez, hogy elkerülje a nyomásvesztést a fékrendszerben.Bizonyosodjon meg róla, hogy a féknyereg nem lóg a féktömlőn.Ne nyomja le a fékpedált miután kivette a féknyerget. Ennek eredményeként a dugattyú kieshet a fékhengerből, és a fékfolyadék szivárgás, valamint a rendszer nyomásvesztése fordulhat elő.Ellenőrizze a féknyereg konzolt, a féknyereg vezetőcsapokat és a porvédőket. Tisztítsa meg ezeket. Cserélje ki, ha szükséges.
lépés 12

Távolítsa el a féktárcsát. Használjon gumikalapácsot.
lépés 13.1

Csatlakoztassa le az ABS jeladó vezetékeit.

lépés 13.2

Használjon lapos csavarhúzót.
lépés 14

Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 15

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű kombinált kulcsot: 18.
lépés 16

Húzza ki a gömbcsuklót a kormánycsuklóból. Használjon gömbcsukló kinyomót. Használjon kalapácsot.
lépés 17

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 18

Húzza ki a gömbcsuklót a kormánycsuklóból. Használjon feszítővasat. Használjon kalapácsot.
lépés 19

Tisztítsa meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 20

Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 21

Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.

lépés 22

Csatlakoztassa le a kormányösszekötő rudat a kormánycsuklóról. Használjon lapos csavarhúzót. Használjon kalapácsot.
lépés 23

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 24

Csavarja ki a felső lengőkar rögzítését. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 25

Távolítsa el a rögzítőcsavart. Használjon pontozót. Használjon kalapácsot.

lépés 26

Engedje fel a lengőkar gömbcsuklót a tengelycsonkhoz csatlakoztató rögzítőt. Használjon lapos csavarhúzót. Használjon pontozót. Használjon kalapácsot.

lépés 27

Csatlakoztassa le a felső lengőkart a tengelycsonkról.

lépés 28

Távolítsa el a kormánycsuklót a kerékaggyal együtt.
lépés 29

Nyomja ki a kúpgörgős csapágyból a kerékagyat. Használjon csapágy,persely ki- és beütő készletet. Használjon kalapácsot.
lépés 30

Nyomja ki a kerékagy csapágyat. Használjon csapágy,persely ki- és beütő készletet.

Csere: kerékcsapágy – VW Passat B5 Variant. Az AUTODOC ajánlja:
Tegyen speciális zsírt a csapágy szerelvény beépítési helyére.
lépés 31

Nyomja be az új csapágyat a kormánycsuklóba. Használjon csapágy,persely ki- és beütő készletet.

Csere: kerékcsapágy – VW Passat B5 Variant. Az AUTODOC szakértői ajánlják:
Ellenőrizze, hogy a kerékagycsapágy megfelelően helyezkedik-e el. Kerülje a helytelen beállítását.Azonnal fejezze be a csapágy felületének nyomását, miután behelyezte a csapágyfészekbe.
lépés 32

Nyomja be a kerékagyat a kerékcsapágy belső gyűrűjébe. Használjon csapágy,persely ki- és beütő készletet.
lépés 33

Szerelje fel a kormánycsuklót a kerékaggyal együtt.
lépés 34

Tisztítsa meg a gömbcsukló beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 35

Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz.
lépés 36

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 100 Nm nyomatékkal.
lépés 37

Szerelje be a rögzítőcsavart. Használjon kalapácsot.

lépés 38

Rögzítse a felső lengőkart a tengelycsonkhoz. Használjon lapos csavarhúzót.

lépés 39

Húzza meg a felső lengőkar rögzítését. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 40 Nm nyomatékkal.
lépés 40

Csatlakoztassa a kormányösszekötő rudat a kormánycsuklóra. Használjon kalapácsot.
lépés 41

Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 7 Nm nyomatékkal.

lépés 42

Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 45 Nm nyomatékkal.

lépés 43

Húzza meg a kerékagyat. Használja a következő méretű csavarbehajtó fejet: 27. Használjon nyomatékkulcsot. Húzza meg 115 Nm nyomatékkal.+180°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 44

Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz.

lépés 45

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű kombinált kulcsot: 18. Használjon nyomatékkulcsot. Húzza meg 100 Nm nyomatékkal.

lépés 46

Rögzítse a vezetékeket a kerékdobban bilincsekkel. Használjon lapos csavarhúzót.
lépés 47

Szerelje be a féktárcsát.
lépés 48

Szerelje fel a féknyerget a konzollal együtt.

lépés 49

Rögzítse a féknyereg konzolt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 50

Csatlakoztassa le az ABS jeladó rögzítését.
lépés 51

Csatlakoztassa a fékbetét kopásérzékelőt.
lépés 52

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.

lépés 53

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: kerékcsapágy – VW Passat B5 Variant. A spray alkalmazását követően várjon néhány percet.
lépés 54

Szerelje fel a kereket.

Csere: kerékcsapágy – VW Passat B5 Variant. Tippek az AUTODOC-tól:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 55

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.

lépés 56

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.

lépés 57

Távolítsa el az emelőt és a kerék ékeket.
