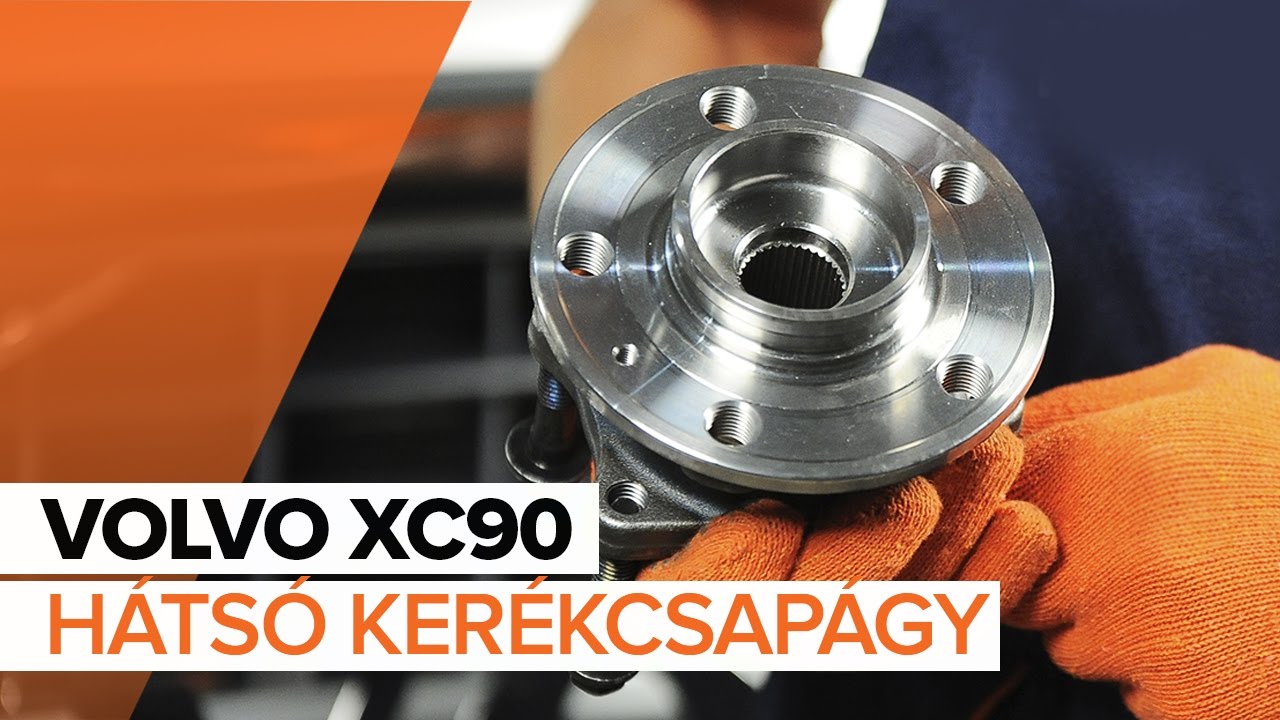

Hátsó kerékcsapágy-csere Volvo XC90 1 gépkocsin – Útmutató
letöltés:
0
Megtekintések:
14
0
Felhasználók szavazata – 0
Fontos!
Az a csere útmutató a következő gépkocsikhoz használható:
VOLVO XC90 I (275) D5 AWD,
VOLVO XC90 I (275) D5 AWD,
VOLVO XC90 I (275) 3.2 AWD,
VOLVO XC90 I (275) 2.5 T AWD,
VOLVO XC90 I (275) T6 AWD,
VOLVO XC90 I (275) V8 AWD,
VOLVO XC90 I (275) D5 AWD,
VOLVO XC90 I (275) 3.2 AWD,
VOLVO XC90 I (275) 3.2,
VOLVO XC90 I (275) 3.2,
VOLVO XC90 I (275) V8 AWD,
VOLVO XC90 I (275) 2.5 T AWD,
VOLVO XC90 I (275) 2.5,
VOLVO XC90 I (275) 2.5 AWD,
VOLVO XC90 I (275) D5 AWD,
VOLVO XC90 I (275) D3 / D5
…
Továbbiak megtekintése
A lépések az autó kialakításának függvényében kismértékben eltérhetnek.
VOLVO XC90 1 kerékcsapágy csere [ÚTMUTATÓ]
Az összes kívánt alkatrész cseréje – Kerékcsapágy XC90 I (275)-hez és más VOLVO modellekhez
Ne használja újra Volvo XC90 1 autójának csapágy-összeállítását.
A kerékagycsapágy csere folyamata az ugyanazon a tengelyen lévő mindkét kerék esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Volvo XC90 1 – leállított motor mellett kell elvégezni.
A cserét a következő sorrendben végezze:
lépés 1
Rögzítse kerék ékekkel a kerekeket.
lépés 2
Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 3
Emelje el az autó hátulját, és rögzítse alátámasztással.
lépés 4
Csavarja ki a kerékcsavarokat.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Volvo XC90 1
lépés 5
Vegye le a kereket.
lépés 6
Tisztítsa meg a féknyereg konzol rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7
Csavarja ki a nyereg tartó konzol rögzítőket. Használja a következő méretű kombinált kulcsot: 13.
lépés 8
Távolítsa el a féknyerget a konzollal együtt.
Csere: kerékcsapágy – Volvo XC90 1. Tippek az AUTODOC-tól:
Rögzítse a féknyerget egy dróttal a karosszériához vagy a felfüggesztéshez, hogy elkerülje a nyomásvesztést a fékrendszerben.Bizonyosodjon meg róla, hogy a féknyereg nem lóg a féktömlőn.Ne nyomja le a fékpedált miután kivette a féknyerget. Ennek eredményeként a dugattyú kieshet a fékhengerből, és a fékfolyadék szivárgás, valamint a rendszer nyomásvesztése fordulhat elő.Ellenőrizze a féknyereg konzolt, a féknyereg vezetőcsapokat és a porvédőket. Tisztítsa meg ezeket. Cserélje ki, ha szükséges.
lépés 9
Tisztítsa meg a féktárcsa rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 10
Csavarja ki a féktárcsa rögzítőket. Használja a következő méretű kombinált kulcsot: 10. Használjon racsnis kulcsot.
lépés 11
Távolítsa el a féktárcsát.
lépés 12
Csavarja ki a kardántengelyt a kerékagyhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 13
Távolítsa el a kardántengelyt. Használjon pontozót. Használjon kalapácsot.
lépés 14
Tisztítsa meg a lengőkar rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 15
Csavarja ki a lengőkart a hátsó tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 16
Távolítsa el a rögzítőcsavart.
lépés 17
Szerelje le a vezérlőkart.
lépés 18
Csavarja ki a kerékagy tengelyanyát. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot. Használjon menetfúró hajtóvasat.
lépés 19
A kerékagyat és a csapágyat együtt távolítsa el, mivel ezek az alkatrészek zárt egységet alkotnak. Használjon gumikalapácsot.
lépés 20
Tisztítsa meg a kerékagycsapágy fészkét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 21
Szerelje be az új kerékagyat csapággyal.
lépés 22
Helyezze be a kardántengelyt a kerékagyba.
lépés 23
Húzza meg a kerékagyat. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 45 Nm nyomatékkal.+60°
Csere: kerékcsapágy – Volvo XC90 1. Az AUTODOC szakértői ajánlják:
A kerékcsapágy egység nem billenhet meg a tengelycsapon.Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 24
Tegyen kenőanyagot a kerékagycsapágy rögzítőire. Rézzsírt használjon.
lépés 25
Rögzítse a vezérlőkart. Használjon lapos csavarhúzót.
lépés 26
Szerelje be a rögzítőcsavart. Használjon feszítővasat. Használjon kalapácsot.
lépés 27
Csavarja be a lengőkart a hátsó tengelycsonkhoz csatlakoztató rögzítőket.
lépés 28
Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 29
Húzza meg a lengőkart a hátsó tengelycsonkhoz csatlakoztató rögzítőket. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 80 Nm nyomatékkal.
lépés 30
Vegye ki a konzolt a kormánycsukló alól.
Az AUTODOC javasolja:
Csere: kerékcsapágy – Volvo XC90 1. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 31
Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 32
Szerelje be a féktárcsát.
lépés 33
Húzza meg a féktárcsa rögzítőket. Használja a következő méretű kombinált kulcsot: 10. Használjon nyomatékkulcsot. Húzza meg 11 Nm nyomatékkal.
lépés 34
Húzza meg a kardántengelyt a kerékagyhoz csatlakoztató csavart. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
lépés 35
Szerelje fel a féknyerget a konzollal együtt.
lépés 36
Rögzítse a féknyereg konzolt. Használja a következő méretű kombinált kulcsot: 13. Használjon nyomatékkulcsot. Húzza meg 35 Nm nyomatékkal.+60°
Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 37
Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 38
Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.
Az AUTODOC javasolja:
Csere: kerékcsapágy – Volvo XC90 1. A spray alkalmazását követően várjon néhány percet.
lépés 39
Szerelje fel a kereket.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Volvo XC90 1
lépés 40
Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 41
Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 19. Használjon nyomatékkulcsot. Húzza meg 140 Nm nyomatékkal.
lépés 42
Távolítsa el az emelőt és a kerék ékeket.
