Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 2.5 T AWD, VOLVO XC90 I (275) T6 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) V8 AWD, VOLVO XC90 I (275) D5 AWD, VOLVO XC90 I (275) 3.2 AWD, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) 3.2, VOLVO XC90 I (275) 2.5 T AWD … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

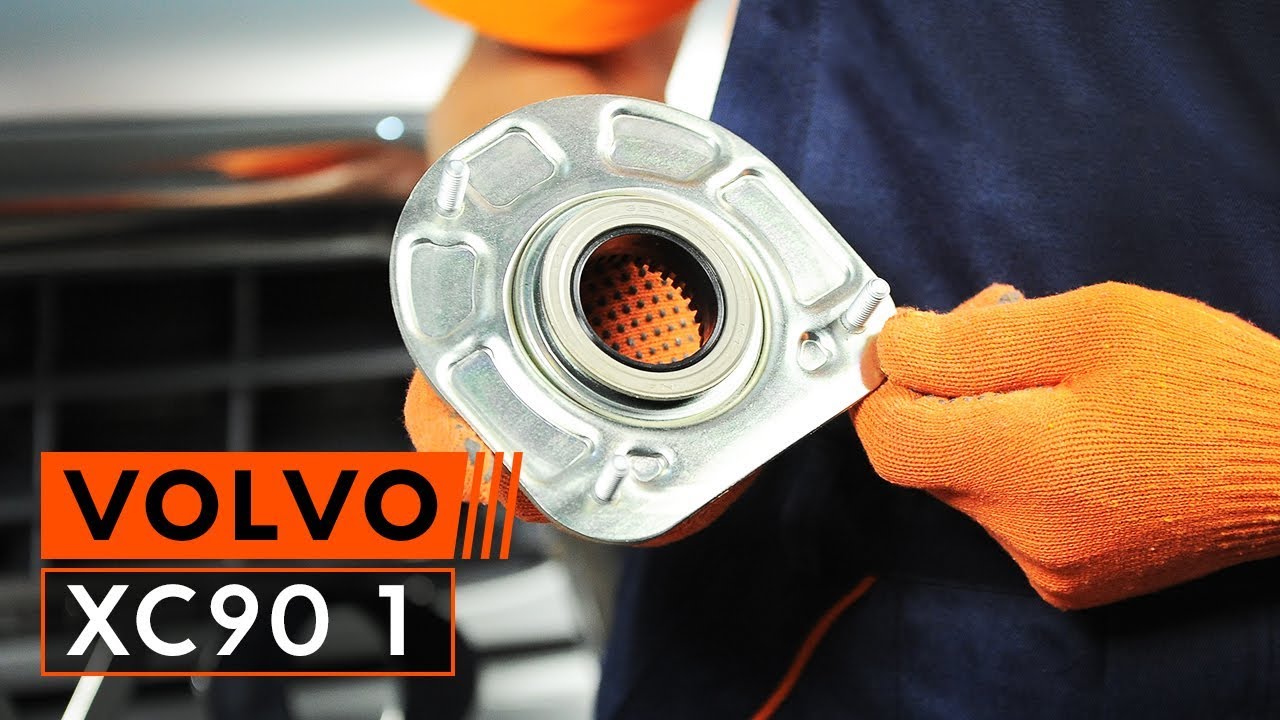

VOLVO XC90 1 első lengéscsillapító tartó csere [ÚTMUTATÓ]

Elülső toronycsapágy-csere Volvo XC90 1 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Toronycsapágy XC90 I (275)-hez és más VOLVO modellekhez

Támcsapágy, gólyaláb

Javítókészlet, gólyaláb támasztó csapágy

gólyaláb torony

        Támcsapágy, gólyaláb VOLVO XC90 I (275) D5 AWD Dízel (200 LE)

        Támcsapágy, gólyaláb VOLVO XC90 I (275) 3.2 AWD Benzin (243 LE)

        Támcsapágy, gólyaláb VOLVO XC90 I (275) 2.5 T AWD Benzin (209 LE)

        Támcsapágy, gólyaláb VOLVO XC90 I (275) T6 AWD Benzin (272 LE)

        Támcsapágy, gólyaláb VOLVO XC90 I (275) D5 AWD Dízel (163 LE)

        Támcsapágy, gólyaláb VOLVO XC90 I (275) V8 AWD Benzin (316 LE)

        Támcsapágy, gólyaláb VOLVO XC90 I (275) D5 AWD Dízel (185 LE)

        Támcsapágy, gólyaláb VOLVO XC90 I (275) 3.2 AWD Benzin (238 LE)

        Támcsapágy, gólyaláb VOLVO XC90 I (275) 3.2 Benzin (243 LE)

Csere: toronycsapágy – Volvo XC90 1. A szerszámok, amelyekre szüksége lehet:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        13 számú csavarbehajtó bit

                        21 számú csavarbehajtó bit

                        Kombinált kulcs №18

                        Kombinált kulcs №21

                        Torx vég T40

                        Torx vég T50

                        Kerék dugókulcs készlet №19

                        Racsnis kulcs

                        Nyomatékkulcs

                        Pontozó

                        Kalapács

                        Lapos Csavarhúzó

                        Hidraulikus rugó kompresszor

                        Sárvédő takaró

                        Kerékék

Szerszámok vásárlása

Csere: toronycsapágy – Volvo XC90 1. Az AUTODOC szakértői ajánlják:

A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag támasz esetében megegyezik.
Az első lengéscsillapító rugóstag összes támaszát egyidőben kell kicserélni.
Felhívjuk figyelmét: az autón végzett minden munkát - Volvo XC90 1 – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Volvo XC90 1
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő torx kulcsot: T40. Használjon racsnis kulcsot.
lépés 8

Távolítsa el a stabilizátor rudat.
lépés 9

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 10

Csavarja ki azokat a rögzítő elemeket, amelyek a lengéscsillapítót a kormánycsuklóhoz kötik. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 11

Csatlakoztassa le az ABS jeladó vezetékeit.
lépés 12

Távolítsa el a rögzítőcsavarokat.
lépés 13

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 14

Engedje le az autót.
lépés 15

Nyissa fel a motorháztetőt.
lépés 16

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.

lépés 17

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 18

Csavarja ki a lengéscsillapító rugóstag felső támasz rögzítőit. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.

Az AUTODOC javasolja:
Volvo XC90 1 – A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 19

Távolítsa el a rugóstagot.
lépés 20

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: toronycsapágy – Volvo XC90 1. A szakemberek ajánlják:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 21

Nyomja össze a rugót.
lépés 22

Távolítsa el a lengéscsillapító rugóstag tartóbak fedelét. Használjon lapos csavarhúzót.
lépés 23

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 24

Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 21. Használja a következő torx kulcsot: T50. Használjon racsnis kulcsot.
lépés 25

Távolítsa el a felső rugóstag konzolt.

Csere: toronycsapágy – Volvo XC90 1. Tippek az AUTODOC-tól:
Vizsgálja meg a lengéscsillapító porvédő sapkát és az ütközőt. Cserélje ki ezeket, amennyiben szükséges.
lépés 26

Tisztítsa meg a lengéscsillapító rugóstag támasz beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 27

Szerelje fel az új felső lengéscsillapító rugó tartót.
lépés 28

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 21. Használja a következő torx kulcsot: T50. Használjon nyomatékkulcsot. Húzza meg 70 Nm nyomatékkal.

Csere: toronycsapágy – Volvo XC90 1. Tipp:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 29

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.

lépés 30

Engedje fel a rugót.

lépés 31

Szerelje fel a lengéscsillapító rugóstag tartóbak fedelét.
lépés 32

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 33

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 34

Rögzítse a lengéscsillapító rugóstag felső rögzítőit.

Az AUTODOC javasolja:
Volvo XC90 1 – A sérülések elkerülése érdekében a rögzítőcsavarok becsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 35

Húzza meg a lengéscsillapító rugóstag felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 25 Nm nyomatékkal.
lépés 36

Vegye le a sárvédő takarót.

lépés 37

Zárja le a motorháztetőt.
lépés 38

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 39

Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 40

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 41

Szerelje fel a rögzítőcsavarokat.
lépés 42

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 105 Nm nyomatékkal.+75°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 43

Csatlakoztassa az ABS jeladó vezetékeit.
lépés 44

Szerelje fel az keresztstabilizátor rudat.

lépés 45

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő torx kulcsot: T40. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.
lépés 46

Kenje be kenőanyaggal a stabilizátor karon lévő összes csuklót. Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 47

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 48

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: toronycsapágy – Volvo XC90 1. A spray alkalmazását követően várjon néhány percet.
lépés 49

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Volvo XC90 1
lépés 50

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 51

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 19. Használjon nyomatékkulcsot. Húzza meg 140 Nm nyomatékkal.
lépés 52

Távolítsa el az emelőt és a kerék ékeket.
