Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
MERCEDES-BENZ 190 (W201) D 2.0 (201.122), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) E 1.8 (201.018) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

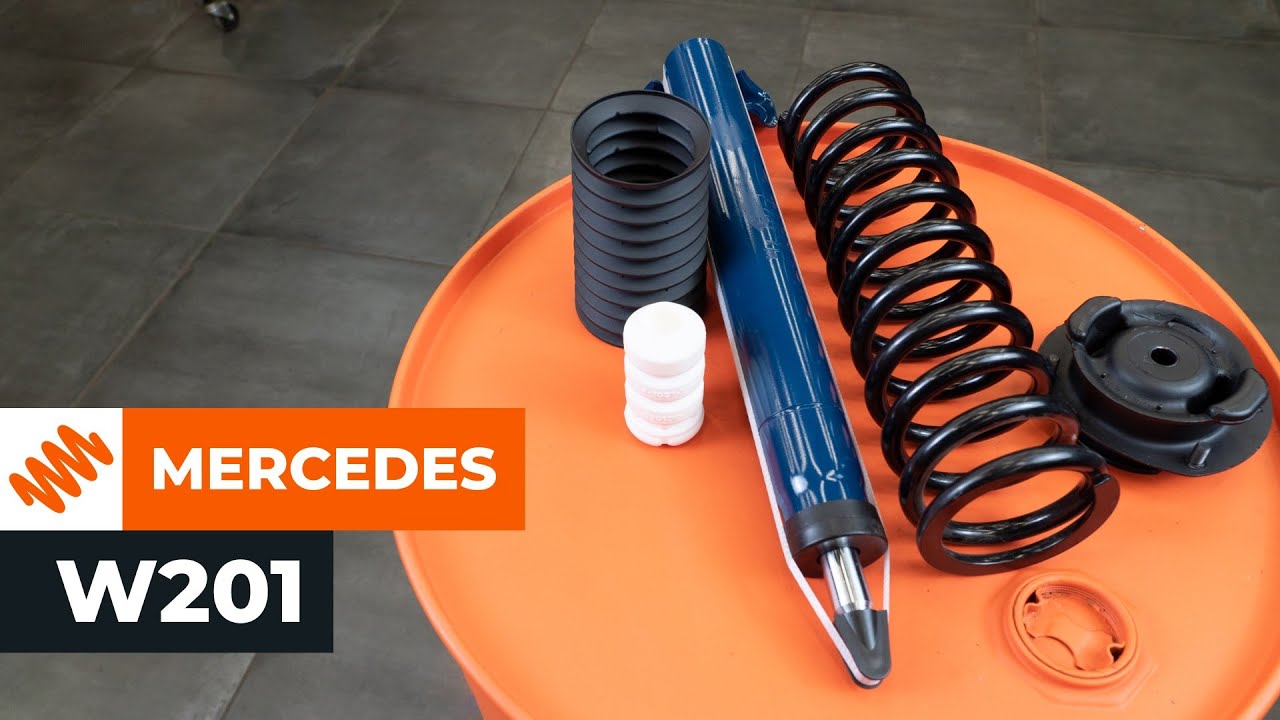

MERCEDES W201 elülső lengéscsillapító és rugó-csere [ÚTMUTATÓ AUTODOC]

Elülső toronycsapágy-csere Mercedes W201 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Toronycsapágy 190 (W201)-hez és más MERCEDES-BENZ modellekhez

Egyéb helyettesítő termékek

Támcsapágy, gólyaláb

Csere: toronycsapágy – Mercedes W201. Szükséges szerszámok:

                      Drótkefe

                      WD-40 spray

                      Univerzális tisztítóspray

                      Kerámia zsír

                      Nyomatékkulcs

                      Kombinált kulcs №13

                      Kombinált kulcs №19

                      Kombinált kulcs №22

                      13 számú csavarbehajtó bit

                      19 számú csavarbehajtó bit

                      22 számú csavarbehajtó bit

                      Lengéscsillapító persely №19

                      Lengéscsillapító persely №22

                      Imbuszkulcs bit H6-as

                      Imbuszkulcs bit H7-as

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Menetfúró hajtóvas

                      feszítővas

                      rugó és lengéscsillapító szerelő szerszám

                      Hidraulikus váltó emelő

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: toronycsapágy – Mercedes W201. Az AUTODOC ajánlja:

A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag támasz esetében megegyezik.
Az első lengéscsillapító rugóstag összes támaszát egyidőben kell kicserélni.
Minden munkát leállított motor mellett kell végezni.

Csere: toronycsapágy – Mercedes W201. Végezze el az alábbi lépéseket:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 4

Tisztítsa meg a lengéscsillapító rugóstag dugattyúrúdjának rögzítőelemét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 5

Lazítsa meg a felfüggesztőegység dugattyúrúdjának rögzítőelemét. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot №22. Használjon H7-as imbuszkulcsot. Használjon racsnis kulcsot.

Az AUTODOC javasolja:
Ne csavarja ki teljesen.
lépés 6

Lazítsa meg a felső toronycsapágy rögzítőelemeit. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.

Csere: toronycsapágy – Mercedes W201. A szakemberek ajánlják:
Ne csavarja ki teljesen.
lépés 7

Rögzítse kerék ékekkel a kerekeket.

lépés 8

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17. Használjon menetfúró hajtóvasat.
lépés 9

Emelje fel a gépkocsit.

Az AUTODOC javasolja:
Ha emelőt használ, győződjön meg róla, hogy az lapos, egyenetlenségektől mentes felületen áll.Ügyeljen arra, hogy az autót emelőállványokkal is rögzítse.
lépés 10

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Fontos! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Mercedes W201
lépés 11

Vegye le a kereket.
lépés 12

Támassza meg a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 13

Húzza ki a vezetékeket a felfüggesztőegységből.

lépés 14

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 15

Csavarja ki az alsó lengéscsillapító rugóstagok rögzítőelemeit. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 16

Csavarja ki a lengéscsillapító rugóstag dugattyúrúdjának rögzítőelemét.

lépés 17

Távolítsa el a rögzítőcsavarokat.
lépés 18

Vegye le a felfüggesztőegységet a kormánycsuklóról. Használjon feszítővasat.
lépés 19

Engedje a hidraulikus emelőt 10-15 cm-el lejjebb.

Az AUTODOC javasolja:
Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 20

Távolítsa el a rugóstagot.

Csere: toronycsapágy – Mercedes W201. Tippek az AUTODOC-tól:
Ne engedje, hogy a kormánycsukló a fékcsőre vagy a kábelkötegre akadjon.
lépés 21

Csavarja ki a felső toronycsapágy rögzítőelemeit.
lépés 22

Távolítsa el a toronycsapágyat.
lépés 23

Tisztítsa meg a lengéscsillapító rugóstag rögzítőfelületét. Használjon drótkefét. Használjon univerzális tisztítósprayt.
lépés 24

Tisztítsa meg a lengéscsillapító rugóstag beszerelési helyét. Használjon drótkefét. Használjon univerzális tisztítósprayt.
lépés 25

Szerelje fel az új rugóstag konzolt.
lépés 26

Csavarozza fel a felső toronycsapágy rögzítőelemeit.
lépés 27

Szerelje be a porvédő gumiharangot és a gumiütközőt.
lépés 28

Szerelje be a lengéscsillapítót.
lépés 29

Szerelje fel a rögzítőcsavarokat.
lépés 30

Rögzítse a vezetékeket a felfüggesztőegységhez.
lépés 31

Csavarja fel a felfüggesztőegység dugattyúrúdjának rögzítőelemét.
lépés 32

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 33

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét. Használjon univerzális tisztítósprayt.
lépés 34

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Használjon kerámia zsírt.
lépés 35

Szerelje fel a kereket.

Az AUTODOC javasolja:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 36

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17. Használjon racsnis kulcsot.
lépés 37

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 38

Távolítsa el az emelőt és a kerék ékeket.
lépés 39

Húzza meg a felső toronycsapágy rögzítőelemeit. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 20 Nm nyomatékkal.
lépés 40

Húzza meg a lengéscsillapító rugóstag dugattyúrúdjának rögzítőelemét. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot №19. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 41

Vegye le a sárvédő takarót.
lépés 42

Csukja le a motorháztetőt.
