Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
MERCEDES-BENZ 190 (W201) E 1.8 (201.018), MERCEDES-BENZ 190 (W201) 2.0 (201.022), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) E 2.0, MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) D 2.0 (201.122), MERCEDES-BENZ 190 (W201) D 2.0 (201.122), MERCEDES-BENZ 190 (W201) D 2.5 (201.126), MERCEDES-BENZ 190 (W201) D 2.5 (201.126), MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128), MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

MERCEDES W201 elülső lengőkar csere [ÚTMUTATÓ AUTODOC]

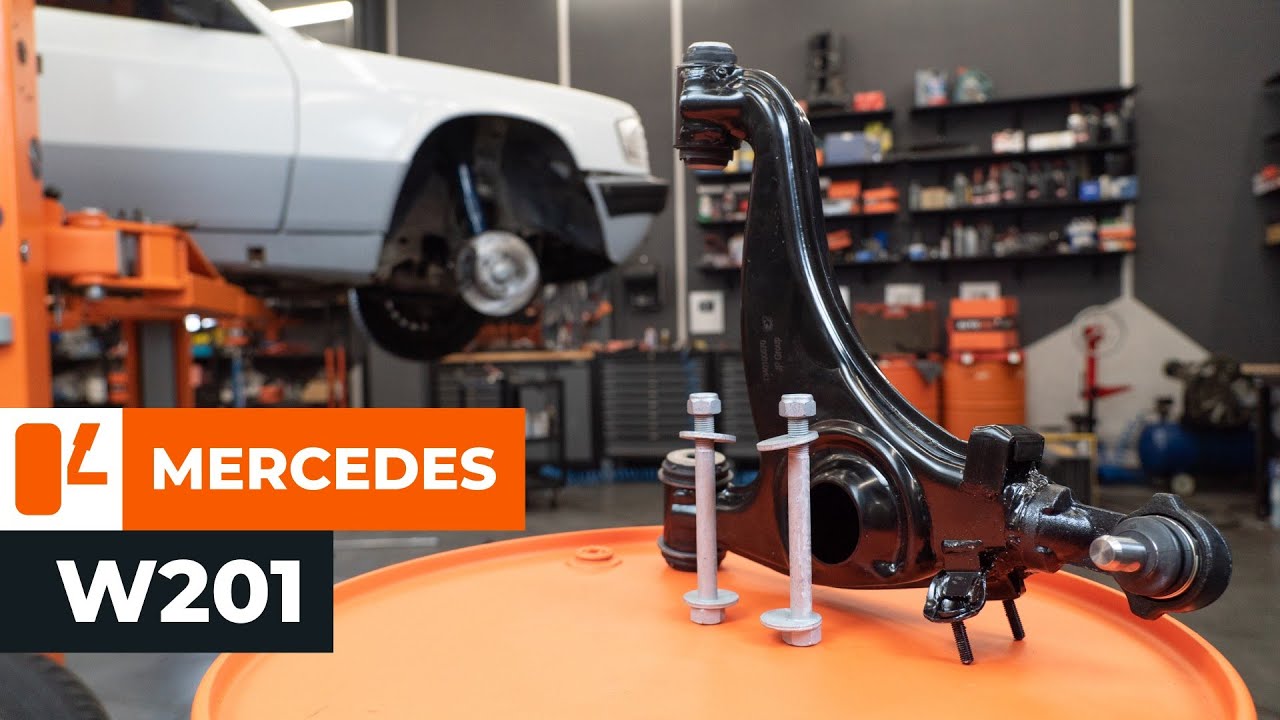

Elülső alsó felfüggesztő kar-csere Mercedes W201 gépkocsin – Útmutató

Egyéb helyettesítő termékek

lengőkar, kerékfelfüggesztés

Csere: elülső alsó felfüggesztő kar – Mercedes W201. A szükséges szerszámokat tartalmazó lista:

                      Drótkefe

                      WD-40 spray

                      Univerzális tisztítóspray

                      Kerámia zsír

                      Nyomatékkulcs

                      Kombinált kulcs №13

                      Kombinált kulcs №19

                      Kombinált kulcs №22

                      13 számú csavarbehajtó bit

                      19 számú csavarbehajtó bit

                      22 számú csavarbehajtó bit

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Menetfúró hajtóvas

                      Kalapács

                      Pontozó

                      Laposvéső

                      feszítővas

                      Gumikalapács

                      Vízpumpa fogó

                      rugó és lengéscsillapító szerelő szerszám

                      Hidraulikus váltó emelő

                      Kerékék

Szerszámok vásárlása

Csere: elülső alsó felfüggesztő kar – Mercedes W201. Az AUTODOC ajánlja:

A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Mercedes W201 – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Rögzítse kerék ékekkel a kerekeket.

lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17. Használjon menetfúró hajtóvasat.
lépés 3

Emelje fel a gépkocsit.

Csere: elülső alsó felfüggesztő kar – Mercedes W201. Az AUTODOC ajánlja:
Ha emelőt használ, győződjön meg róla, hogy az lapos, egyenetlenségektől mentes felületen áll.Ügyeljen arra, hogy az autót emelőállványokkal is rögzítse.
lépés 4

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a stabilizátor persely tartók rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Csavarja ki a stabilizátor persely tartók rögzítőit. Használja a következő méretű kombinált kulcsot: 13. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 8

Távolítsa el a rögzítőcsavarokat.
lépés 9

Távolítsa el a stabilizátor persely tartólat.
lépés 10

Vegye le a kanyarstabilizátor-rúdat a felfüggesztőkarokról.
lépés 11

Szerelje fel a tekercsrugót a rugóösszenyomóra.

Csere: elülső alsó felfüggesztő kar – Mercedes W201. A szakemberek ajánlják:
Csak megfelelő méretű adaptereket és pofákat.A rugótekercset biztonságosan kell rögzíteni a rugóösszenyomóra.Kiváló minőségű rugóösszenyomót használjon.
lépés 12

Támassza meg a lengőkart. Használjon hidraulikus emelőt.

lépés 13

Nyomja össze a rugót.

Az AUTODOC javasolja:
Legyen óvatos! Az összenyomott rugó rendkívül erős, hirtelen kioldódás esetén sérülést okozhat.
lépés 14

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 15

Jelölje meg a dőlésszög-csavarokat.
lépés 16

Csavarja ki a lengőkar első rögzítő csavarját. Használja a következő méretű kombinált kulcsot: 22. Használja a következő méretű csavarbehajtó fejet: 22. Használjon racsnis kulcsot.
lépés 17

Csavarja ki a lengőkarhátsó rögzítő csavarját. Használja a következő méretű kombinált kulcsot: 22. Használja a következő méretű csavarbehajtó fejet: 22. Használjon racsnis kulcsot.
lépés 18

Csavarja ki a rögzítő csavart, amely a gömbcsuklót a kormánycsuklóhoz rögzíti. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 19

Távolítsa el a rögzítőcsavart.
lépés 20

Távolítsa el a támasztékot a lengőkar aljáról.

lépés 21

Távolítsa el a tekercsrugót a rugóösszenyomóval együtt.

Csere: elülső alsó felfüggesztő kar – Mercedes W201. Tippek az AUTODOC szakértőitől:
Amíg a rugó összenyomott helyzetben van, ne végezzen rajta semmilyen műveletet.
lépés 22

Távolítsa el a gömbcsuklót a kormánycsuklóról. Használjon lapos fémhez való vésőt. Használjon kalapácsot.
lépés 23

Távolítsa el a rögzítőcsavarokat. Használjon pontozót. Használjon kalapácsot.
lépés 24

Távolítsa el a lengőkart. Használjon feszítővasat.
lépés 25

Tisztítsa meg a lengőkar szerelési helyét. Használjon drótkefét. Használjon univerzális tisztítósprayt.
lépés 26

Szerelje fel az új lengőkart.

Az AUTODOC javasolja:
Beszereléskor kizárólag új csavarokat és anyákat használjon.
lépés 27

Szerelje fel a rögzítőcsavarokat.
lépés 28

Csatlakoztassa a gömbcsuklót a kormánycsuklóhoz. Használjon gumikalapácsot.

lépés 29

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 30

Szerelje be a rögzítőcsavart.
lépés 31

Szerelje be a rugót a kompresszorral együtt.

Csere: elülső alsó felfüggesztő kar – Mercedes W201. Tippek az AUTODOC-tól:
Bizonyosodjon meg arról, hogy a tekercsrugó megfelelően van beszerelve.
lépés 32

Csavarja be a gömbcsuklót a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 33

Eressze ki a rugót.
lépés 34

Távolítsa el a rugóösszenyomót.
lépés 35

A rögzítőelemek megfelelő meghúzásához a felfüggesztés alkatrészeit a munkapozíciójukba kell emelni.
lépés 36

Állítsa be a dőlésszög-csavarok helyzetét a jelzéseknek megfelelően.
lépés 37

Húzza meg a lengőkar hátsó rögzítőjét. Használja a következő méretű kombinált kulcsot: 22. Használja a következő méretű csavarbehajtó fejet: 22. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 38

Húzza meg a kar első rögzítőelemét. Használja a következő méretű kombinált kulcsot: 22. Használja a következő méretű csavarbehajtó fejet: 22. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 39

Húzza meg a rögzítő csavart, amely a gömbcsuklót a kormánycsuklóhoz rögzíti. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 75 Nm nyomatékkal.
lépés 40

Távolítsa el a támasztékot a lengőkar aljáról.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Mercedes W201. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 41

Csatlakoztassa a kanyarstabilizátor-rúdat a felfüggesztőkarokhoz. Használjon feszítővasat.
lépés 42

Szerelje fel a stabilizátor persely tartólat. Használjon vízpumpa fogót.
lépés 43

Szerelje fel a rögzítőcsavarokat.
lépés 44

Húzza meg a rögzítőelemeket a stabilizátorrúd perselyének bilincsein. Használja a következő méretű kombinált kulcsot: 13. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 20 Nm nyomatékkal.
lépés 45

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét. Használjon univerzális tisztítósprayt.
lépés 46

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Használjon kerámia zsírt.
lépés 47

Szerelje fel a kereket.

Az AUTODOC javasolja:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 48

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17. Használjon racsnis kulcsot.
lépés 49

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 50

Távolítsa el az emelőt és a kerék ékeket.
