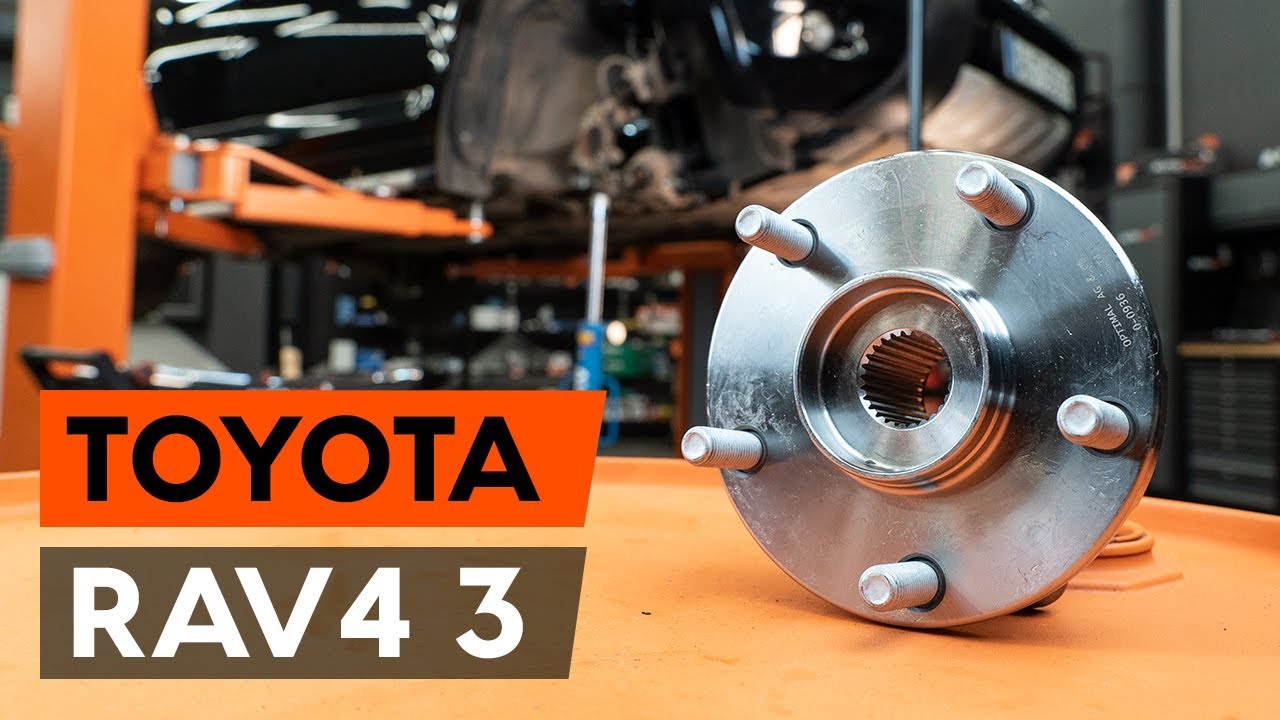

TOYOTA RAV 4 3 (XA30) első kerékcsapágy csere [ÚTMUTATÓ AUTODOC]

Elülső kerékcsapágy-csere Toyota RAV4 III gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Kerékcsapágy RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_)-hez és más TOYOTA modellekhez

kerékcsapágy készlet

        kerékcsapágy készlet RAV4 III SUV (XA30) Benzin (170 LE)

        kerékcsapágy készlet RAV4 III SUV (XA30) Benzin (280 LE)

        kerékcsapágy készlet RAV4 III SUV (XA30) Benzin (152 LE)

        kerékcsapágy készlet RAV4 III SUV (XA30) Dízel (136 LE)

        kerékcsapágy készlet RAV4 III SUV (XA30) Dízel (177 LE)

        kerékcsapágy készlet RAV4 III SUV (XA30) Benzin (170 LE)

        kerékcsapágy készlet RAV4 III SUV (XA30) Benzin (273 LE)

        kerékcsapágy készlet RAV4 III SUV (XA30) Benzin (158 LE)

        kerékcsapágy készlet RAV4 III SUV (XA30) Benzin (158 LE)

Csere: kerékcsapágy – Toyota RAV4 III. A szükséges szerszámokat tartalmazó lista:

                        Drótkefe

                        WD-40 spray

                        Réz zsír

                        17 számú csavarbehajtó bit

                        18 számú csavarbehajtó bit

                        30 számú csavarbehajtó bit

                        Kerék dugókulcs készlet №21

                        Racsnis kulcs

                        Nyomatékkulcs

                        Laposvéső

                        Menetfúró hajtóvas

                        Kalapács

                        Pontozó

                        Feszítővas

                        Hidraulikus váltó emelő

                        Kerékék

Szerszámok vásárlása

Csere: kerékcsapágy – Toyota RAV4 III. Az AUTODOC szakértői ajánlják:

Ne használja újra Toyota RAV4 III autójának csapágy-összeállítását.
A kerékagycsapágy csere folyamata az ugyanazon a tengelyen lévő mindkét kerék esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Toyota RAV4 III – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Tisztítsa meg a kerékagy rögzítőjét. Használjon WD-40 spray-t.
lépés 2

Vegye ki a hajtótengely rögzítőt. Használjon pontozót. Használjon kalapácsot.
lépés 3

Lazítsa meg a hajtótengelyen lévő anyát. Használja a következő méretű csavarbehajtó fejet: 30. Használjon menetfúró hajtóvasat.
lépés 4

Rögzítse kerék ékekkel a kerekeket.

lépés 5

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 6

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 7

Csavarja ki a kerékcsavarokat.

Csere: kerékcsapágy – Toyota RAV4 III. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 8

Vegye le a kereket.
lépés 9

Válassza szét a fékbetéteket. Használjon feszítővasat.
lépés 10

Tisztítsa meg a féknyereg konzol rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 11

Csavarja ki a nyereg tartó konzol rögzítőket. Használja a következő méretű csavarbehajtó fejet: 17. Használjon menetfúró hajtóvasat.
lépés 12

Távolítsa el a nyereg tartó konzolt.

Csere: kerékcsapágy – Toyota RAV4 III. Az AUTODOC ajánlja:
Rögzítse a féknyerget egy dróttal a karosszériához vagy a felfüggesztéshez, hogy elkerülje a nyomásvesztést a fékrendszerben.
lépés 13

Tisztítsa meg a féktárcsa rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 14

Távolítsa el a féktárcsát.
lépés 15

Tisztítsa meg a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 16

Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17.
lépés 17

Csatlakoztassa le a gömbcsuklót a lengőkarról. Használjon feszítővasat.

lépés 18

Csavarja ki a kardántengelyt a kerékagyhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 30. Használjon menetfúró hajtóvasat.
lépés 19

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon WD-40 spray-t.
lépés 20

Távolítsa el a kardántengelyt. Használjon pontozót. Használjon kalapácsot.

Csere: kerékcsapágy – Toyota RAV4 III. Tippek az AUTODOC szakértőitől:
Győződjön meg arról, hogy a hajtótengely nem tehermentes (ha a gépkocsi emelőn van).
lépés 21

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 22

Tisztítsa meg a kerékagycsapágy rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 23

Csavarja ki a kerékagy csapágy tartót. Használja a következő méretű csavarbehajtó fejet: 17. Használjon menetfúró hajtóvasat.
lépés 24

A kerékagyat és a csapágyat együtt távolítsa el, mivel ezek az alkatrészek zárt egységet alkotnak. Használjon feszítővasat. Használjon kalapácsot.
lépés 25

Tisztítsa meg a kerékagycsapágy fészkét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 26

Szerelje be az új kerékagyat csapággyal.
lépés 27

Húzza meg a kerékagycsapágy rögzítőit. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 28

Húzza meg a kerékagycsapágy rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 96 Nm nyomatékkal.
lépés 29

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Rézzsírt használjon.
lépés 30

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Csere: kerékcsapágy – Toyota RAV4 III. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 31

Helyezze be a kardántengelyt a kerékagyba.
lépés 32

Csatlakoztassa a gömbcsuklót a lengőkarra. Használjon feszítővasat.
lépés 33

Csavarja be a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 17.
lépés 34

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 92 Nm nyomatékkal.
lépés 35

Tegyen kenőanyagot az agy féktárcsával érintkező részére. Rézzsírt használjon.
lépés 36

Szerelje be a féktárcsát.
lépés 37

Tisztítsa meg a féknyereg és konzoljának beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 38

Szerelje fel a féknyereg tartó konzolt.
lépés 39

Rögzítse a féknyereg konzolt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 98 Nm nyomatékkal.
lépés 40

Csavarozza be a kardántengely anyát. Használja a következő méretű csavarbehajtó fejet: 30. Használjon menetfúró hajtóvasat.
lépés 41

Tisztítsa meg a féktárcsa felületét. Használjon drótkefét.
lépés 42

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 43

Szerelje fel a kereket.

Csere: kerékcsapágy – Toyota RAV4 III. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 44

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 45

Engedje le az autót.
lépés 46

Húzza meg a hajtótengely anyát. Használja a következő méretű csavarbehajtó fejet: 30. Használjon nyomatékkulcsot. Húzza meg 216 Nm nyomatékkal.
lépés 47

Helyezze vissza a hajtótengely rögzítőt. Használjon lapos fémhez való vésőt. Használjon kalapácsot.
lépés 48

Keresztben húzza meg a kerékcsavarokat. Használjon nyomatékkulcsot. Húzza meg 103 Nm nyomatékkal.
