Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

TOYOTA RAV 4 3 (XA30) első lengőkar csere [ÚTMUTATÓ AUTODOC]

Elülső alsó felfüggesztő kar-csere Toyota RAV4 III gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengőkar RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_)-hez és más TOYOTA modellekhez

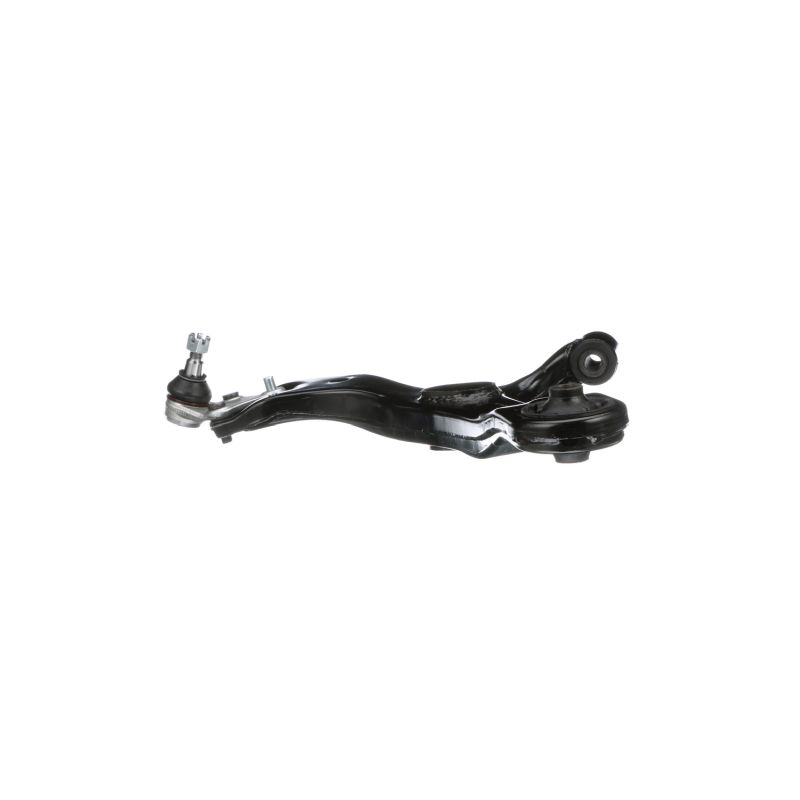

lengőkar, kerékfelfüggesztés

Lengőkar szett

Rúd / kar, kerékfelfüggesztés

        lengőkar, kerékfelfüggesztés TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33) Benzin (170 LE)

        lengőkar, kerékfelfüggesztés TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Benzin (152 LE)

        lengőkar, kerékfelfüggesztés TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Dízel (136 LE)

        lengőkar, kerékfelfüggesztés TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Dízel (177 LE)

        lengőkar, kerékfelfüggesztés TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33) Benzin (273 LE)

        lengőkar, kerékfelfüggesztés TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 (ZSA35_) Benzin (158 LE)

        lengőkar, kerékfelfüggesztés TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ZSA30_) Benzin (158 LE)

        lengőkar, kerékfelfüggesztés TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Dízel (150 LE)

        lengőkar, kerékfelfüggesztés TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) Dízel (150 LE)

Csere: elülső alsó felfüggesztő kar – Toyota RAV4 III. A szerszámok, amelyekre szüksége lehet:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Kombinált kulcs №19

                        12 számú csavarbehajtó bit

                        17 számú csavarbehajtó bit

                        22 számú csavarbehajtó bit

                        Kerék dugókulcs készlet №21

                        Nyomatékkulcs

                        Feszítővas

                        Menetfúró hajtóvas

                        Lapos Csavarhúzó

                        Kerek csőrű fogók

                        Gömbcsukló kinyomó

                        Hidraulikus váltó emelő

                        Kerékék

Szerszámok vásárlása

Csere: elülső alsó felfüggesztő kar – Toyota RAV4 III. Az AUTODOC ajánlja:

A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: elülső alsó felfüggesztő kar – Toyota RAV4 III. A lépések ajánlott sorrendje:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Fontos! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Toyota RAV4 III
lépés 5

Vegye le a kereket.
lépés 6

Távolítsa el az olajteknő alsó burkolatának rögzítőit. Használja a következő méretű csavarbehajtó fejet: 12.
lépés 7

Távolítsa el az olajteknő borítását.
lépés 8

Távolítsa el a sasszeget. Használjon lapos csavarhúzót. Használjon kerek csőrű fogót.
lépés 9

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 10

Lazítsa meg a gömbcsuklót a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű kombinált kulcsot: 19.
lépés 11

Csavarja ki az első lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 22. Használjon menetfúró hajtóvasat.
lépés 12

Távolítsa el a lengőkar első rögzítőjét.
lépés 13

Csavarja ki a hátsó lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 22. Használjon menetfúró hajtóvasat.
lépés 14

Távolítsa el a lengőkar hátsó rögzítőjét.
lépés 15

Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17.
lépés 16

Csatlakoztassa le a gömbcsuklót a lengőkarról.
lépés 17

Vegye le a lengőkart. Használjon feszítővasat.
lépés 18

Húzza ki a gömbcsuklót a kormánycsuklóból. Használjon gömbcsukló kinyomót.
lépés 19

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 20

Szerelje fel az új lengőkart.

Az AUTODOC javasolja:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 21

Szerelje fel a kar hátsó rögzítését.
lépés 22

Szerelje fel a kar első rögzítését.
lépés 23

Csatlakoztassa a gömbcsuklót a lengőkarra.
lépés 24

Csavarja be a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 17.
lépés 25

Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz.
lépés 26

Csavarja be a gömbcsuklót a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használjon nyomatékkulcsot. Húzza meg 133 Nm nyomatékkal.

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 27

Szerelje fel a sasszeget. Használjon kerek csőrű fogót.
lépés 28

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 29

Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használja a következő méretű csavarbehajtó fejet: 22. Használjon nyomatékkulcsot. Húzza meg 175 Nm nyomatékkal.
lépés 30

Húzza meg a lengőkar hátsó rögzítőjét. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 22. Használjon nyomatékkulcsot. Húzza meg 214 Nm nyomatékkal.
lépés 31

Vegye ki a konzolt a lengőkar alól.

Csere: elülső alsó felfüggesztő kar – Toyota RAV4 III. Tippek az AUTODOC-tól:
Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 32

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 92 Nm nyomatékkal.
lépés 33

Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 34

Szerelje vissza az olajteknő borítását.
lépés 35

Húzza meg az olajteknő alsó burkolatának rögzítőit. Használja a következő méretű csavarbehajtó fejet: 12.
lépés 36

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 37

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Toyota RAV4 III. A spray alkalmazását követően várjon néhány percet.
lépés 38

Szerelje fel a kereket.

Csere: elülső alsó felfüggesztő kar – Toyota RAV4 III. A szakemberek ajánlják:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 39

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 40

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 103 Nm nyomatékkal.
lépés 41

Távolítsa el az emelőt és a kerék ékeket.
