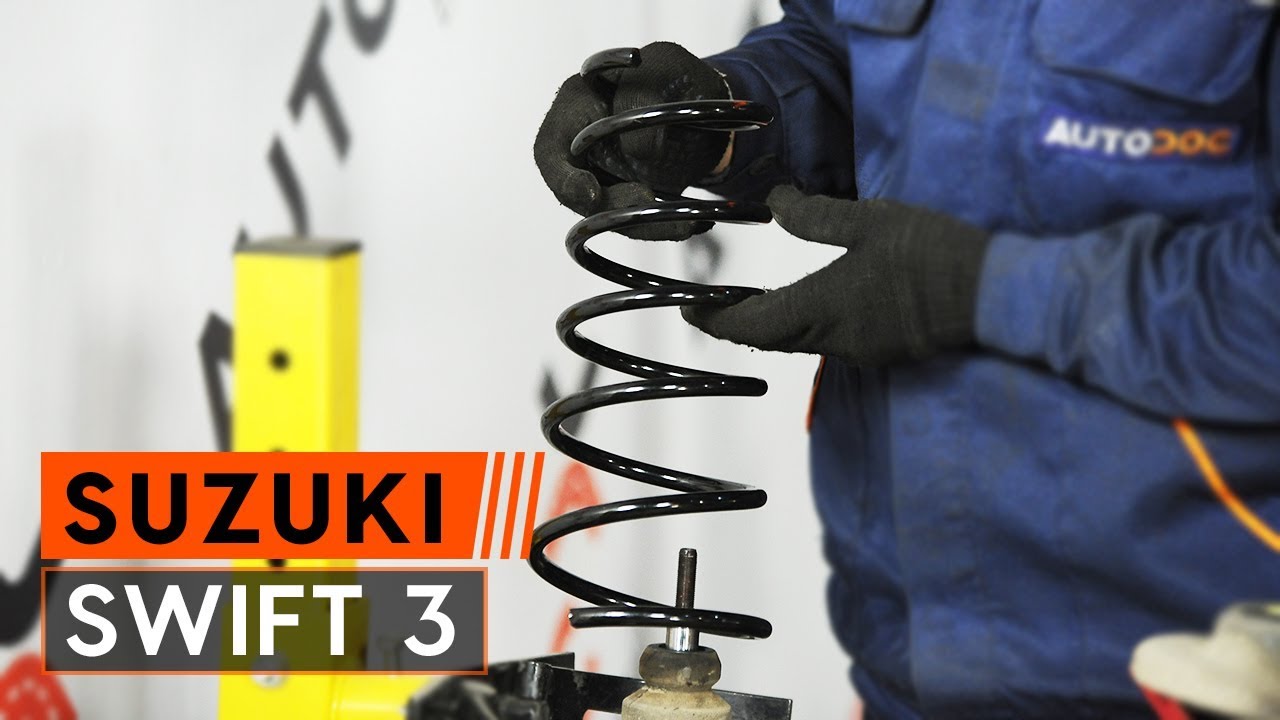

Elülső futómű rugó-csere Suzuki Swift MK3 gépkocsin – Útmutató

letöltés: 13

Megtekintések: 197

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
SUZUKI SWIFT III (MZ, EZ) 1.6 (RS 416, RR 416, ZC31S), SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

SUZUKI SWIFT 3 futómű rugó csere [ÚTMUTATÓ AUTODOC]

Elülső futómű rugó-csere Suzuki Swift MK3 gépkocsin – Útmutató

Egyéb helyettesítő termékek

futómű rugó

Csere: futómű rugó – Suzuki Swift MK3. A szükséges szerszámokat tartalmazó lista:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      12 számú csavarbehajtó bit

                      15 számú csavarbehajtó bit

                      21 számú csavarbehajtó bit

                      Kombinált kulcs №16

                      Kombinált kulcs №17

                      Kombinált kulcs №18

                      Kombinált kulcs №19

                      Imbuszkulcs bit h6-as

                      Kerék dugókulcs készlet №21

                      Racsnis kulcs

                      Nyomatékkulcs

                      Hidraulikus rugó kompresszor

                      Lapos Csavarhúzó

                      Patent kiszedő szerszám

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: futómű rugó – Suzuki Swift MK3. A szakemberek ajánlják:

Az első felfüggesztésen található mindkét tekercsrugót egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali tekercsrugója esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Suzuki Swift MK3 – leállított motor mellett kell elvégezni.

A cserét a következő sorrendben végezze:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.

lépés 4

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Fontos! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Suzuki Swift MK3
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 7

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 8

Távolítsa el a stabilizátor rudat.
lépés 9

Csatlakoztassa le az ABS jeladó vezetékeit. Használjon lapos csavarhúzót.
lépés 10

Tisztítsa meg a fékcsövet a lengéscsillapító rugóstaghoz csatlakoztató konzol rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 11

Csavarja ki a féktömlő tartó konzolt a lengéscsillapítóból. Használja a következő méretű csavarbehajtó fejet: 12. Használjon racsnis kulcsot.
lépés 12

Távolítsa el a tartót a lengéscsillapítóról.
lépés 13

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 14

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 17. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 15

Távolítsa el a rögzítőcsavarokat (2 darab).

lépés 16

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 17

Engedje le az autót.
lépés 18

Nyissa fel a motorháztetőt.
lépés 19

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.

lépés 20

Távolítsa el a szélvédő alatti szellőző rács kapcsokat. Használjon patent kiszedő szerszámot.
lépés 21

Távolítsa el a szellőzőrács tömítését.
lépés 22

Távolítsa el a jobboldalon található szélvédő alatti szellőzőrácsot.
lépés 23

Távolítsa el a lengéscsillapító tartó védőfedelet.
lépés 24

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 25

Csavarozza ki a lengéscsillapító felső rögzítését. Használja a következő méretű kombinált kulcsot: 18. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.

Az AUTODOC javasolja:
Suzuki Swift MK3 – A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 26

Távolítsa el a rugóstagot.
lépés 27

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: futómű rugó – Suzuki Swift MK3. Tippek az AUTODOC-tól:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 28

Nyomja össze a rugót.
lépés 29

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 30

Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 19. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 31

Távolítsa el a felső rugóstag konzolt.
lépés 32

Engedje ki a tekercsrugót.

lépés 33

Távolítsa el a rugót.

Az AUTODOC javasolja:
Csere: futómű rugó – Suzuki Swift MK3. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 34

Szerelje be a rugót a lengéscsillapítóba.
lépés 35

Nyomja össze a rugót.

lépés 36

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 37

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 19. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.

Csere: futómű rugó – Suzuki Swift MK3. Tipp:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 38

Engedje fel a rugót.

lépés 39

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 40

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 41

Csavarozza be a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg becsavarja a rögzítőcsavarokat. Suzuki Swift MK3
lépés 42

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű kombinált kulcsot: 17. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
lépés 43

Szerelje fel a lengéscsillapító tartó védőfedelet.
lépés 44

Szerelje be és rögzítse a jobboldalon található ablaktörlő szellőzőrácsot.
lépés 45

Szerelje fel a szellőzőrács tömítését.
lépés 46

Szerelje fel az ablaktörlő műanyag szellőzőrácsának rögzítőjét.
lépés 47

Vegye le a sárvédő takarót.

lépés 48

Zárja le a motorháztetőt.
lépés 49

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 50

Rögzítse a lengéscsillapítót a kormánycsuklón.

lépés 51

Szerelje fel a rögzítőcsavarokat (2 darab).

lépés 52

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 17. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.
lépés 53

Szerelje fel a tartót lengéscsillapítóra.

lépés 54

Rögzítse a féktömlő tartó konzolt a lengéscsillapítóhoz. Használja a következő méretű csavarbehajtó fejet: 12. Használjon racsnis kulcsot.
lépés 55

Csatlakoztassa az ABS jeladó vezetékeit.
lépés 56

Szerelje fel az keresztstabilizátor rudat.

lépés 57

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
lépés 58

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Kenje be kenőanyaggal a stabilizátor karon lévő összes csuklót. Rézzsírt használjon.

lépés 59

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 60

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: futómű rugó – Suzuki Swift MK3. A spray alkalmazását követően várjon néhány percet.
lépés 61

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Suzuki Swift MK3
lépés 62

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 63

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 21. Használjon nyomatékkulcsot. Húzza meg 85 Nm nyomatékkal.
lépés 64

Távolítsa el az emelőt és a kerék ékeket.
