Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
FIAT PANDA (169) 1.2 (169AXF2A, 169AXF1A), FIAT PANDA (169) 1.1 (169.AXA1A), FIAT PANDA (169) 1.3 D Multijet (169.AXC1A) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

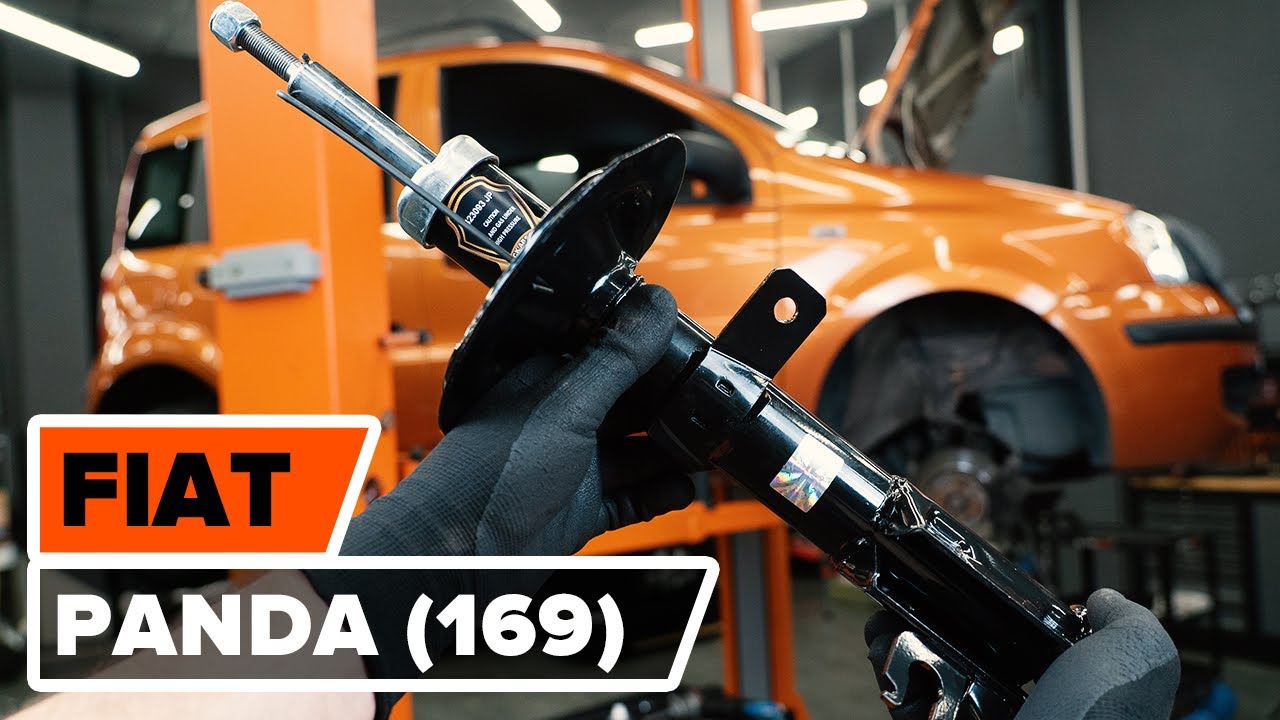

FIAT PANDA (169) lengéscsillapító rugóstag csere [ÚTMUTATÓ AUTODOC]

Elülső gólyaláb-csere Fiat Panda 169 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengéscsillapító PANDA (169)-hez és más FIAT modellekhez

Egyéb helyettesítő termékek

lengéscsillapító

SKSA-0130037 STARK Lengéscsillapító

13369,00 HUF

Áruház

854S2102 RIDEX Lengéscsillapító

14103,00 HUF

Áruház

JGM5967T TRW Lengéscsillapító

14307,00 HUF

Áruház

SKSA-0133215 STARK Lengéscsillapító

23353,00 HUF

Áruház

JGM6112T TRW Lengéscsillapító

27680,00 HUF

Áruház

JHM5967T TRW Lengéscsillapító

29585,00 HUF

Áruház

SKSA-0130229 STARK Lengéscsillapító

33337,00 HUF

Áruház

Csere: gólyaláb – Fiat Panda 169. Szükséges szerszámok:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Nyomatékkulcs

                      Kombinált kulcs №15

                      Kombinált kulcs №16

                      Kombinált kulcs №27

                      16 számú csavarbehajtó bit

                      17 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      19 számú csavarbehajtó bit

                      Imbuszkulcs bit h6-as

                      Imbuszkulcs bit h7-as

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Feszítővas

                      Hidraulikus rugó kompresszor

                      Hidraulikus váltó emelő

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: gólyaláb – Fiat Panda 169. Az AUTODOC szakértői ajánlják:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: gólyaláb – Fiat Panda 169. A lépések ajánlott sorrendje:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 4

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használjon H7-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 5

Rögzítse kerék ékekkel a kerekeket.
lépés 6

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 7

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 8

Csavarja ki a kerékcsavarokat.

Csere: gólyaláb – Fiat Panda 169. Tippek az AUTODOC-tól:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 9

Vegye le a kereket.
lépés 10

Csatlakoztassa le a féktömlőt a lengécsillapító rugóstagról. Használjon feszítővasat.
lépés 11

Csatlakoztassa le az ABS jeladó vezetékeit. Használjon feszítővasat.
lépés 12

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 13

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használjon H6-as imbuszkulcsot. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 14

Távolítsa el a stabilizátor rudat.
lépés 15

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 16

Csavarja ki azokat a rögzítő elemeket, amelyek a lengéscsillapítót a kormánycsuklóhoz kötik. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 17

Távolítsa el a rögzítőcsavart.
lépés 18

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 19

Távolítsa el a rögzítőcsavart.
lépés 20

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról. Használjon feszítővasat.
lépés 21

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. Fiat Panda 169
lépés 22

Távolítsa el a rugóstagot.
lépés 23

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – Fiat Panda 169. A szakemberek ajánlják:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 24

Nyomja össze a rugót.
lépés 25

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 26

Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 27. Használjon H7-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 27

Távolítsa el a felső rugóstag konzolt.

Az AUTODOC javasolja:
Csere: gólyaláb – Fiat Panda 169. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 28

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.
lépés 29

Engedje ki a tekercsrugót.
lépés 30

Távolítsa el a rugót.
lépés 31

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Csere: gólyaláb – Fiat Panda 169. Az AUTODOC szakértői ajánlják:
Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 32

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 33

Szerelje be a rugót a lengéscsillapítóba.
lépés 34

Nyomja össze a rugót.
lépés 35

Szerelje fel a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 36

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 37

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 27. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 45 Nm nyomatékkal.

Csere: gólyaláb – Fiat Panda 169. Tipp:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 38

Engedje fel a rugót.
lépés 39

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 40

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 41

Tegyen kenőanyagot a lengéscsillapító rugóstag beszerelési helyére. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 42

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 43

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Az AUTODOC javasolja:
Fiat Panda 169 – A sérülések elkerülése érdekében a rögzítőcsavarok becsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 44

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 45

Szerelje fel a rögzítőcsavarokat.
lépés 46

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Csere: gólyaláb – Fiat Panda 169. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 47

Csavarja be azokat a rögzítő elemeket, amelyek a lengéscsillapítót a kormánycsuklóhoz kötik. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 48

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 75 Nm nyomatékkal.
lépés 49

Csatlakoztassa az ABS jeladó vezetékeit.
lépés 50

Csatlakoztassa a féktömlőt. Használjon feszítővasat.
lépés 51

Szerelje fel az keresztstabilizátor rudat.
lépés 52

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 23 Nm nyomatékkal.
lépés 53

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 54

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 55

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: gólyaláb – Fiat Panda 169. A spray alkalmazását követően várjon néhány percet.
lépés 56

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Fiat Panda 169
lépés 57

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 58

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 98 Nm nyomatékkal.
lépés 59

Távolítsa el az emelőt és a kerék ékeket.
lépés 60

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 18. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 45 Nm nyomatékkal.
lépés 61

Tegyen kenőanyagot a lengéscsillapító felső rögzítőjére. Rézzsírt használjon.
lépés 62

Vegye le a sárvédő takarót.
lépés 63

Zárja le a motorháztetőt.
