Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
FIAT PANDA (169) 1.2, FIAT PANDA Van (169) 1.2

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

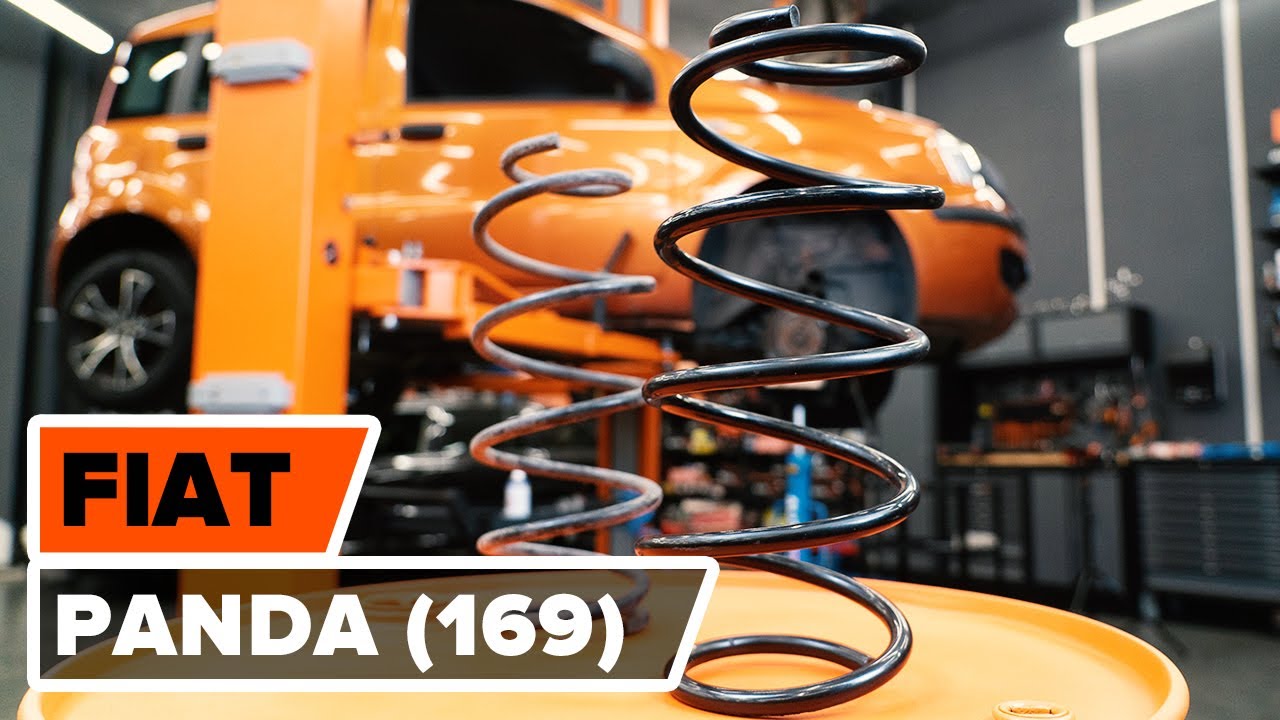

FIAT PANDA (169) elülső spirálrugó csere [ÚTMUTATÓ AUTODOC]

Az összes kívánt alkatrész cseréje – Rugózás PANDA (169)-hez és más FIAT modellekhez

futómű rugó

pótrugó

FIAT PANDA (169) 1.2

FIAT PANDA Van (169) 1.2

Csere: futómű rugó – Fiat Panda 169. A szerszámok, amelyekre szüksége lehet:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Nyomatékkulcs

                        Kombinált kulcs №15

                        Kombinált kulcs №16

                        Kombinált kulcs №27

                        16 számú csavarbehajtó bit

                        17 számú csavarbehajtó bit

                        18 számú csavarbehajtó bit

                        19 számú csavarbehajtó bit

                        Imbuszkulcs bit h6-as

                        Imbuszkulcs bit h7-as

                        Kerék dugókulcs készlet №17

                        Racsnis kulcs

                        Feszítővas

                        Hidraulikus rugó kompresszor

                        Hidraulikus váltó emelő

                        Sárvédő takaró

                        Kerékék

Szerszámok vásárlása

Csere: futómű rugó – Fiat Panda 169. Tippek az AUTODOC-tól:

Az első felfüggesztésen található mindkét tekercsrugót egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali tekercsrugója esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: futómű rugó – Fiat Panda 169. Alkalmazza a következő eljárást:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit.Használjon drótkefét.Használjon WD-40 spray-t.
lépés 4

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét.Használjon H7-as imbuszkulcsot.Használja a következő méretű csavarbehajtó fejet: 19.Használjon racsnis kulcsot.
lépés 5

Rögzítse kerék ékekkel a kerekeket.
lépés 6

Lazítsa meg a kerékrögzítő csavarokat.Használja a következő kerék dugókulcsot: 17.
lépés 7

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 8

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:

Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Fiat Panda 169
lépés 9

Vegye le a kereket.
lépés 10

Csatlakoztassa le a féktömlőt a lengécsillapító rugóstagról.Csatlakoztassa le az ABS jeladó vezetékeit.Használjon feszítővasat.
lépés 11

Tisztítsa meg a stabilizátor kar rögzítőit.Használjon drótkefét.Használjon WD-40 spray-t.
lépés 12

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt.Használjon H6-as imbuszkulcsot.Használja a következő méretű kombinált kulcsot: 16.Használja a következő méretű csavarbehajtó fejet: 16.Használjon racsnis kulcsot.
lépés 13

Távolítsa el a stabilizátor rudat.
lépés 14

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket.Használjon drótkefét.Használjon WD-40 spray-t.
lépés 15

Csavarja ki azokat a rögzítő elemeket, amelyek a lengéscsillapítót a kormánycsuklóhoz kötik.Használja a következő méretű kombinált kulcsot: 15.Használja a következő méretű csavarbehajtó fejet: 17.Használjon racsnis kulcsot.
lépés 16

Távolítsa el a rögzítőcsavart.
lépés 17

Támassza alá a kormánycsuklót.Használjon hidraulikus emelőt.
lépés 18

Távolítsa el a rögzítőcsavart.
lépés 19

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.Használjon feszítővasat.
lépés 20

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:

Fiat Panda 169 – A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 21

Távolítsa el a rugóstagot.
lépés 22

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: futómű rugó – Fiat Panda 169. Tippek az AUTODOC-tól:

Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 23

Nyomja össze a rugót.
lépés 24

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára.Használjon drótkefét.Használjon WD-40 spray-t.
lépés 25

Távolítsa el a rugóstag dugattyúrúd anyát.Használja a következő méretű kombinált kulcsot: 27.Használjon H7-as imbuszkulcsot.Használjon racsnis kulcsot.
lépés 26

Távolítsa el a felső rugóstag konzolt.

Az AUTODOC javasolja:

Csere: futómű rugó – Fiat Panda 169. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 27

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.
lépés 28

Engedje ki a tekercsrugót.
lépés 29

Távolítsa el a rugót.
lépés 30

Szerelje be a rugót a lengéscsillapítóba.
lépés 31

Nyomja össze a rugót.
lépés 32

Szerelje fel a porvédőt és az ütközőt a lengéscsillapítóra.
lépés 33

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 34

Húzza meg a lengéscsillapító dugattyúrúd anyát.Használja a következő méretű kombinált kulcsot: 27.Használjon H6-as imbuszkulcsot.Használjon nyomatékkulcsot.Húzza meg 55 Nm nyomatékkal.

Csere: futómű rugó – Fiat Panda 169. Az AUTODOC ajánlja:

Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 35

Engedje fel a rugót.
lépés 36

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára.Rézzsírt használjon.
lépés 37

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 38

Tegyen kenőanyagot a lengéscsillapító rugóstag beszerelési helyére.Használjon drótkefét.Használjon WD-40 spray-t.
lépés 39

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 40

Csavarozza be a lengéscsillapító felső rögzítését.Ne húzza meg.

Az AUTODOC javasolja:

Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Fiat Panda 169
lépés 41

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 42

Szerelje fel a rögzítőcsavarokat.
lépés 43

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:

Csere: futómű rugó – Fiat Panda 169. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 44

Csavarja be azokat a rögzítő elemeket, amelyek a lengéscsillapítót a kormánycsuklóhoz kötik.Használja a következő méretű kombinált kulcsot: 15.Használja a következő méretű csavarbehajtó fejet: 17.Használjon racsnis kulcsot.
lépés 45

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt.Használja a következő méretű kombinált kulcsot: 15.Használja a következő méretű csavarbehajtó fejet: 17.Használjon nyomatékkulcsot.Húzza meg 80 Nm nyomatékkal.
lépés 46

Csatlakoztassa az ABS jeladó vezetékeit.Csatlakoztassa a féktömlőt.Használjon feszítővasat.
lépés 47

Szerelje fel az keresztstabilizátor rudat.
lépés 48

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt.Használja a következő méretű csavarbehajtó fejet: 16.Használjon nyomatékkulcsot.Húzza meg 50 Nm nyomatékkal.
lépés 49

Tegyen kenőanyagot a lengéscsillapító felső rögzítőjére.Rézzsírt használjon.

lépés 50

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik.Rézzsírt használjon.
lépés 51

Tisztítsa meg a féktárcsa felületét.Használjon féktisztítót.

Az AUTODOC javasolja:

Csere: futómű rugó – Fiat Panda 169. A spray alkalmazását követően várjon néhány percet.
lépés 52

Szerelje fel a kereket.

Az AUTODOC javasolja:

Fontos! Tartsa a kereket, amikor a rögzítőcsavarokat csavarja be. Fiat Panda 169
lépés 53

Csavarja be a kerékcsavarokat.Használja a következő kerék dugókulcsot: 17.
lépés 54

Engedje le az autót, és átlósan húzza meg a kerékanyákat.Használja a következő kerék dugókulcsot: 17.Használjon nyomatékkulcsot.Húzza meg 120 Nm nyomatékkal.
lépés 55

Távolítsa el az emelőt és a kerék ékeket.
lépés 56

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét.Használja a következő méretű csavarbehajtó fejet: 18.Használjon H6-as imbuszkulcsot.Használjon nyomatékkulcsot.Húzza meg 50 Nm nyomatékkal.
lépés 57

Tegyen kenőanyagot a lengéscsillapító felső rögzítőjére.Rézzsírt használjon.
lépés 58

Vegye le a sárvédő takarót.
lépés 59

Zárja le a motorháztetőt.
