Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
TOYOTA AYGO (WNB1_, KGB1_) 1.4 D-4D (WNB10_), TOYOTA AYGO (WNB1_, KGB1_) 1.0 GPL (KGB10_) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

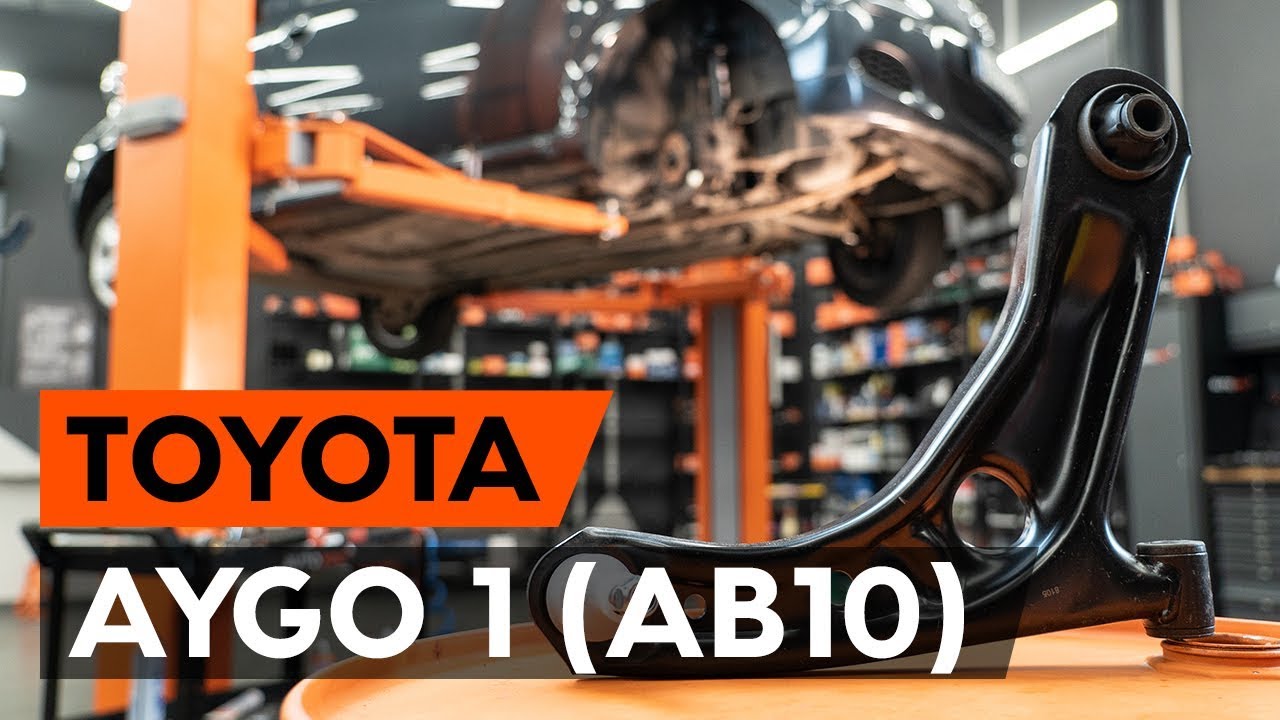

TOYOTA AYGO 1 (AB10) első lengőkar csere [ÚTMUTATÓ AUTODOC]

Elülső alsó felfüggesztő kar-csere Toyota Aygo AB1 gépkocsin – Útmutató

Egyéb helyettesítő termékek

lengőkar, kerékfelfüggesztés

Csere: elülső alsó felfüggesztő kar – Toyota Aygo AB1. A szerszámok, amelyekre szüksége lesz:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Kombinált kulcs №16

                      Kombinált kulcs №19

                      Ütvecsavarozó dugókulcs №16

                      Ütvecsavarozó dugókulcs №17

                      Kerék dugókulcs készlet №19

                      Racsnis kulcs

                      Nyomatékkulcs

                      Menetfúró hajtóvas

                      Kerek csőrű fogók

                      Gömbcsukló kinyomó

                      Feszítővas

                      Hidraulikus váltó emelő

                      Kerékék

Szerszámok vásárlása

Csere: elülső alsó felfüggesztő kar – Toyota Aygo AB1. Az AUTODOC ajánlja:

A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: elülső alsó felfüggesztő kar – Toyota Aygo AB1. Alkalmazza a következő eljárást:

lépés 1

Rögzítse kerék ékekkel a kerekeket.

lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Csere: elülső alsó felfüggesztő kar – Toyota Aygo AB1. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Toyota Aygo AB1. A spray alkalmazását követően várjon néhány percet.Viseljen védőszemüveget.
lépés 7

Távolítsa el a sasszeget. Használjon kerek csőrű fogót.
lépés 8

Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19.
lépés 9

Csatlakoztassa le az alsó lengőkart a kormánycsuklóról. Használjon gömbcsukló kinyomót.
lépés 10

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 11

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 12

Csavarja ki a stabilizátor rudat a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 13

Távolítsa el a rögzítőcsavart. Használjon feszítővasat.
lépés 14

Csavarja ki az első lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 17. Használjon menetfúró hajtóvasat.
lépés 15

Csavarja ki a hátsó lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 17. Használjon menetfúró hajtóvasat.
lépés 16

Távolítsa el a rögzítőcsavarokat (2 darab).
lépés 17

Vegye le a lengőkart. Használjon feszítővasat.
lépés 18

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 19

Szerelje fel az új lengőkart. Használjon feszítővasat.

Csere: elülső alsó felfüggesztő kar – Toyota Aygo AB1. Tipp:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 20

Szerelje fel a lengőkar rögzítőket.
lépés 21

Csatlakoztassa az ABS jeladót a tengelycsonkhoz.
lépés 22

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 23

Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 24

Húzza meg a lengőkar hátsó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 128 Nm nyomatékkal.
lépés 25

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 98 Nm nyomatékkal.
lépés 26

Szerelje fel a sasszeget.

lépés 27

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 28

Csavarja be a stabilizátor rudat a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16.
lépés 29

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Toyota Aygo AB1. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 30

Húzza meg a stabilizátor rudat a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 18 Nm nyomatékkal.
lépés 31

Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 32

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 33

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Csere: elülső alsó felfüggesztő kar – Toyota Aygo AB1. A szakemberek ajánlják:
A spray alkalmazását követően várjon néhány percet.
lépés 34

Szerelje fel a kereket.

Az AUTODOC javasolja:
Fontos! Tartsa a kereket, amikor a rögzítőcsavarokat csavarja be. Toyota Aygo AB1
lépés 35

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 36

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 103 Nm nyomatékkal.

lépés 37

Távolítsa el az emelőt és a kerék ékeket.
