Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.3 i, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.3 i, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.25 i 16V, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.8 D, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.4 i 16V, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.6 16V Sport, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.8 DI, FORD Puma Hatchback 1.7 16V, FORD Puma Hatchback 1.4 16V, FORD Puma Hatchback 1.6 16V … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

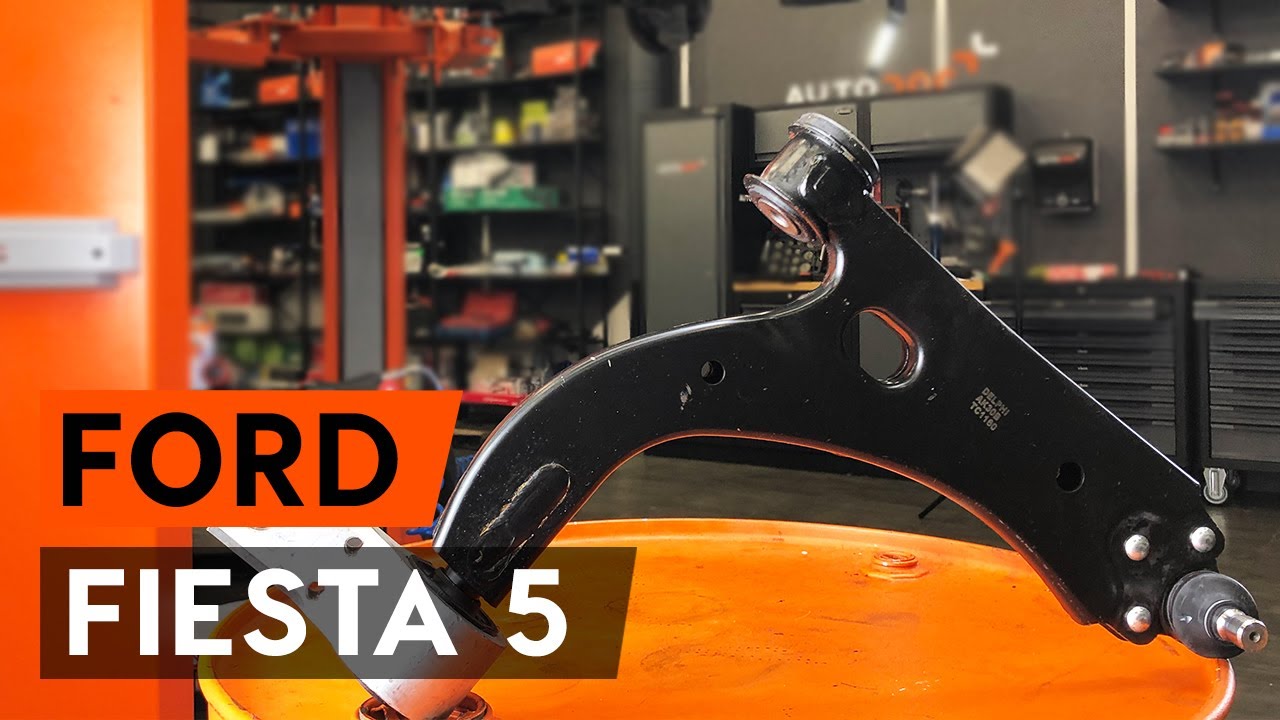

FORD FIESTA V JH, JD első lengőkar csere [ÚTMUTATÓ AUTODOC]

Elülső alsó felfüggesztő kar-csere Ford Fiesta V JH JD gépkocsin – Útmutató

Egyéb helyettesítő termékek

lengőkar, kerékfelfüggesztés

Lengőkar szett

Rúd / kar, kerékfelfüggesztés

Csere: elülső alsó felfüggesztő kar – Ford Fiesta V JH JD. A szerszámok, amelyekre szüksége lesz:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Kombinált kulcs 18

                      13 számú csavarbehajtó bit

                      15 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      Torx vég T50

                      Kerék dugókulcs készlet №19

                      Racsnis kulcs

                      Nyomatékkulcs

                      Menetfúró hajtóvas

                      Gumikalapács

                      Feszítővas

                      Kerékék

Szerszámok vásárlása

Csere: elülső alsó felfüggesztő kar – Ford Fiesta V JH JD. Az AUTODOC szakértői ajánlják:

A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: elülső alsó felfüggesztő kar – Ford Fiesta V JH JD. Végezze el az alábbi lépéseket:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Csere: elülső alsó felfüggesztő kar – Ford Fiesta V JH JD. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Ford Fiesta V JH JD. A spray alkalmazását követően várjon néhány percet.
lépés 7

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű csavarbehajtó fejet: 15. Használja a következő torx kulcsot: T50. Használjon racsnis kulcsot.
lépés 8

Távolítsa el a rögzítőcsavart.
lépés 9

Csavarja ki a lengőkart a kiegészítő kerethez csatlakoztató hátsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 13. Használja a következő méretű csavarbehajtó fejet: 18. Használjon menetfúró hajtóvasat.
lépés 10

Távolítsa el a lengőkar hátsó rögzítőjét.
lépés 11

Csavarja ki az első lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 15. Használjon menetfúró hajtóvasat.
lépés 12

Csatlakoztassa le az alsó lengőkart a kormánycsuklóról.
lépés 13

Távolítsa el a lengőkar első rögzítőjét.
lépés 14

Vegye le a lengőkart. Használjon feszítővasat.
lépés 15

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 16

Szerelje fel az új lengőkart. Használjon feszítővasat. Használjon gumikalapácsot.

Csere: elülső alsó felfüggesztő kar – Ford Fiesta V JH JD. Az AUTODOC ajánlja:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 17

Szerelje fel a lengőkar rögzítőket. Használja a következő méretű csavarbehajtó fejet: 13. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 18

Csatlakoztassa az ABS jeladót a tengelycsonkhoz.
lépés 19

Szerelje be a rögzítőcsavart.
lépés 20

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 21

Csavarja be a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 15. Használja a következő torx kulcsot: T50. Használjon racsnis kulcsot.
lépés 22

Húzza meg az első lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 15. Használjon menetfúró hajtóvasat.
lépés 23

Húzza meg a lengőkar hátsó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
lépés 24

Húzza meg a lengőkar hátsó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 80 Nm nyomatékkal.+55°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 25

Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 80 Nm nyomatékkal.+55°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 26

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 15. Használja a következő torx kulcsot: T50. Használjon nyomatékkulcsot. Húzza meg 48 Nm nyomatékkal.
lépés 27

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Ford Fiesta V JH JD. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 28

Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 29

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 30

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Csere: elülső alsó felfüggesztő kar – Ford Fiesta V JH JD. Tippek az AUTODOC-tól:
A spray alkalmazását követően várjon néhány percet.
lépés 31

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Ford Fiesta V JH JD
lépés 32

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 33

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 19. Használjon nyomatékkulcsot. Húzza meg 95 Nm nyomatékkal.
lépés 34

Távolítsa el az emelőt és a kerék ékeket.
