Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 1.6 FSI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 1.6, VW TOURAN (1T1, 1T2) 2.0 FSI, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI 16V, VW TOURAN (1T1, 1T2) 1.9 TDI, VW TOURAN (1T1, 1T2) 2.0 TDI, VW TOURAN (1T1, 1T2) 2.0 EcoFuel, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI, VW TOURAN (1T1, 1T2) 1.4 TSI EcoFuel … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

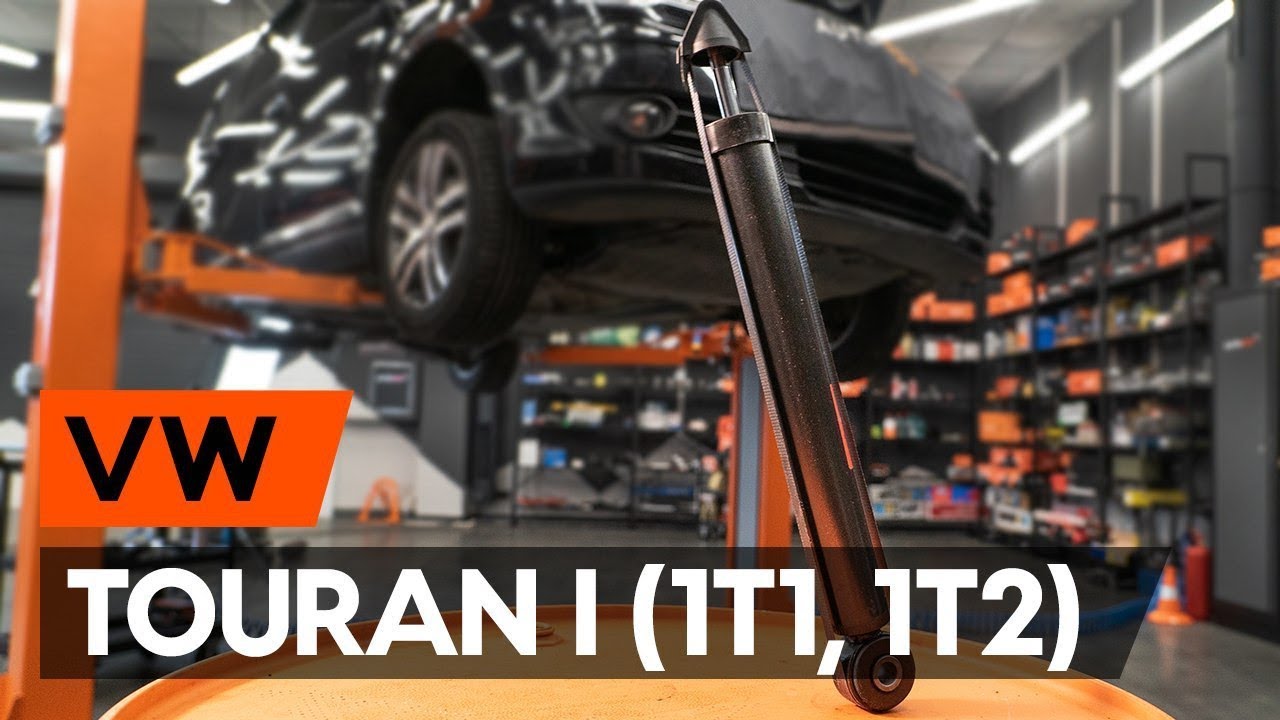

VW TOURAN 1 (1T1, 1T2) hátsó lengéscsillapító csere [ÚTMUTATÓ AUTODOC]

Hátsó lengéscsillapító-csere VW Touran 1T1 1T2 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengéscsillapító TOURAN (1T1, 1T2)-hez és más VW modellekhez

lengéscsillapító

gólyaláb

        lengéscsillapító VW TOURAN (1T1, 1T2) 1.9 TDI Dízel (100 LE)

        lengéscsillapító VW TOURAN (1T1, 1T2) 1.6 FSI Benzin (115 LE)

        lengéscsillapító VW TOURAN (1T1, 1T2) 2.0 TDI Dízel (136 LE)

        lengéscsillapító VW TOURAN (1T1, 1T2) 1.6 Benzin (102 LE)

        lengéscsillapító VW TOURAN (1T1, 1T2) 2.0 FSI Benzin (150 LE)

        lengéscsillapító VW TOURAN (1T1, 1T2) 1.9 TDI Dízel (105 LE)

        lengéscsillapító VW TOURAN (1T1, 1T2) 2.0 TDI 16V Dízel (140 LE)

        lengéscsillapító VW TOURAN (1T1, 1T2) 1.9 TDI Dízel (90 LE)

        lengéscsillapító VW TOURAN (1T1, 1T2) 2.0 TDI Dízel (170 LE)

Csere: lengéscsillapító – VW Touran 1T1 1T2. Szükséges szerszámok:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Kombinált kulcs №18

                        Kombinált kulcs №21

                        16 számú csavarbehajtó bit

                        17 számú csavarbehajtó bit

                        18 számú csavarbehajtó bit

                        21 számú csavarbehajtó bit

                        Kerék dugókulcs készlet №17

                        Racsnis kulcs

                        Nyomatékkulcs

                        Kalapács

                        Menetfúró hajtóvas

                        Feszítővas

                        Kézi dugókulcsfej DD №6

                        Satu

                        Hidraulikus váltó emelő

                        Kerékék

Szerszámok vásárlása

Csere: lengéscsillapító – VW Touran 1T1 1T2. A szakemberek ajánlják:

A hátsó felfüggesztésen található mindkét lengéscsillapítót egyidőben kell kicserélni.
A csere folyamata a hátsó felfüggesztés bal- és jobboldali lengéscsillapítója esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: lengéscsillapító – VW Touran 1T1 1T2. A lépések ajánlott sorrendje:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3

Emelje el az autó hátulját, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Csere: lengéscsillapító – VW Touran 1T1 1T2. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Tegyen jelölést a kerékdőlést beállító csavarra.
lépés 8

Csavarja ki a a lengőkar rögzítését a rudazatból. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 9

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 10

Tisztítsa meg a kipufogórendszer rögzítőjét. Használjon WD-40 spray-t.
lépés 11

Távolítsa el a kipufogórendszer rögzítőjét. Használjon feszítővasat.
lépés 12

Távolítsa el a rögzítőcsavart. Használjon feszítővasat. Használjon kalapácsot.
lépés 13

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Csere: lengéscsillapító – VW Touran 1T1 1T2. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 14

Vegye ki a rugót.
lépés 15

Tisztítsa meg a lengéscsillapító rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 16

Csavarja ki a lengéscsillapító alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon menetfúró hajtóvasat.
lépés 17

Csavarja ki a lengéscsillapító felső rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon menetfúró hajtóvasat.

Csere: lengéscsillapító – VW Touran 1T1 1T2. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarásánál tartsa a lengéscsillapítót.
lépés 18

Távolítsa el a lengéscsillapítót.
lépés 19

Fogja satuba a lengéscsillapítót.
lépés 20

Távolítsa el a lengéscsillapító tartó védőfedelet. Használjon feszítővasat.
lépés 21

Tisztítsa meg a lengéscsillapító rudat rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 22

Távolítsa el a lengéscsillapító dugattyúrúd rögzítését. Használjon kézi dugókulcsfejet: DD№6. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 23

Távolítsa el a lengéscsillapító tartót, a porvédő sapkát és az ütközőt.

Csere: lengéscsillapító – VW Touran 1T1 1T2. Tippek az AUTODOC-tól:
Vizsgálja meg a lengéscsillapító porvédő sapkát és az ütközőt. Cserélje ki ezeket, amennyiben szükséges.Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 24

Szerelje fel a tartót, a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 25

Csavarja be a lengéscsillapító dugattyúrúd felső rögzítését. Használjon kézi dugókulcsfejet: DD№6. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 25 Nm nyomatékkal.
lépés 26

Tegyen kenőanyagot a lengéscsillapító rúd rögzítőjére. Rézzsírt használjon.
lépés 27

Szerelje fel a lengéscsillapító tartó védőfedelet.
lépés 28

Lazítsa meg a satut és vegye ki a lengéscsillapítót.
lépés 29

Tisztítsa meg a lengéscsillapító beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 30

Helyezze az új lengéscsillapítót a kerékdobba, és rögzítse.

Az AUTODOC javasolja:
Fontos! Tartsa a lengécsillapítót, amikor a rögzítőcsavarokat csavarja be. VW Touran 1T1 1T2
lépés 31

Húzza meg a felső lengéscsillapító rögzítését. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.+45°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 32

Csavarja be a lengéscsillapító rugóstag alsó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 21. Használja a következő méretű kombinált kulcsot: 21.
lépés 33

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 34

Húzza meg a lengéscsillapító alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 21. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 180 Nm nyomatékkal.
lépés 35

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
VW Touran 1T1 1T2 – Ne engedje le hirtelen a hidraulikus emelőt, hogy ne elkerülje az autó alkatrészeinek és mechanizmusainak károsodását.
lépés 36

Szerelje fel a tekercsrugót a gumitámaszokkal együtt a beszerelési helyére.
lépés 37

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 38

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 39

Szerelje be a rögzítőcsavart.

Csere: lengéscsillapító – VW Touran 1T1 1T2. Tippek az AUTODOC szakértőitől:
Igazítsa az állítócsavart a jelölésnek megfelelő helyzetbe.
lépés 40

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Csere: lengéscsillapító – VW Touran 1T1 1T2. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 41

Húzza meg a lengőkart a hátsó segédkerethez csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 95 Nm nyomatékkal.
lépés 42

Tisztítsa meg a kipufogórendszer rögzítőjét. Használjon WD-40 spray-t.
lépés 43

Szerelje fel a kipufogórendszer rögzítőjét.
lépés 44

Tegyen kenőanyagot a lengéscsillapító rögzítőire. Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 45

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 46

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: lengéscsillapító – VW Touran 1T1 1T2. A spray alkalmazását követően várjon néhány percet.
lépés 47

Szerelje fel a kereket.

Csere: lengéscsillapító – VW Touran 1T1 1T2. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 48

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 49

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 50

Távolítsa el az emelőt és a kerék ékeket.
