Elülső trapézgömbfej-csere FORD Transit Mk6 Tourneo gépkocsin – Útmutató

letöltés: 0

Megtekintések: 0

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
FORD TRANSIT TOURNEO 2.2, FORD TRANSIT TOURNEO 2.2 TDCi, FORD TRANSIT TOURNEO 2.2 TDCi, FORD TRANSIT TOURNEO 2.2 TDCi, FORD TRANSIT TOURNEO 2.2 TDCi … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

Ez a videó egy hasonló autóalkatrész cseréjét mutatja egy másik járművön

Az összes kívánt alkatrész cseréje – Trapézgömbfej TRANSIT TOURNEO-hez és más FORD modellekhez

Egyéb helyettesítő termékek

Támasztó- / vezetőcsukló

Csere: trapézgömbfej – FORD TRANSIT TOURNEO. A szerszámok, amelyekre szüksége lesz:

                      Drótkefe

                      WD-40 spray

                      Univerzális tisztítóspray

                      Kerámia zsír

                      Nyomatékkulcs

                      8-as dugókulcs fej

                      18-as dugókulcs fej

                      19-es dugókulcs fej

                      24-es dugókulcs fej

                      36-os dugókulcs fej

                      Torx T50 bit fej

                      21-es kerék dugókulcs

                      Racsniskulcs vagy elektromos szerszám a menetes rögzítőelemek eltávolításához/beszereléséhez

                      Hajtószár

                      Pontozó

                      Kalapács

                      Gumikalapács

                      Szerelőkar

                      Hosszú csőrös fogó

                      Teleszkópos mágneses felszedőszerszám

                      Gömbfej kinyomó

                      Zégergyűrű fogó

                      Gömbcsukló C keret préskészlet

                      Hidraulikus prés

                      Hidraulikus váltóemelő vagy egy második járműemelő

                      Autólift vagy emelő emelőbakokkal és kerékékek

Szerszámok vásárlása

Csere: trapézgömbfej – FORD TRANSIT TOURNEO. Az AUTODOC ajánlja:

A bal és a jobb gömbcsukló csere eljárása azonos.
Felhívjuk figyelmét: az autón végzett minden munkát - FORD TRANSIT TOURNEO – leállított motor mellett kell elvégezni.

A cserét alábbi lépések szerint hajtsa végre:

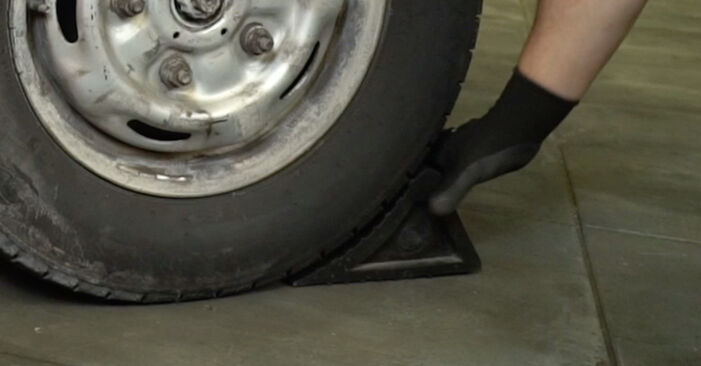

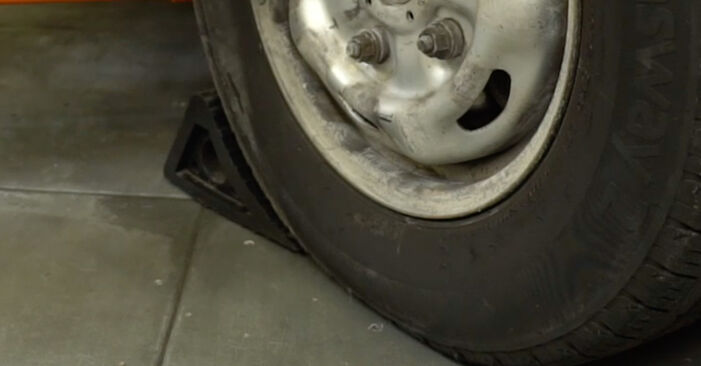

lépés 1

Rögzítse kerékékekkel a kerekeket.
lépés 2

Távolítsa el középről a kerékagysapkát.

lépés 3

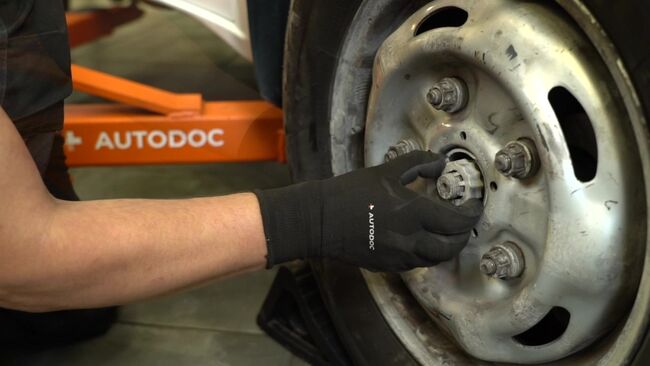

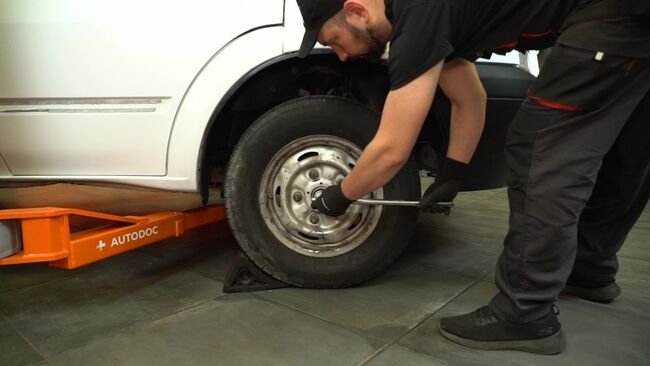

Lazítsa meg a kerékrögzítő csavarokat. Használjon 21-es kerékcsavar dugókulcsot. Használjon hajtószárat.
lépés 4

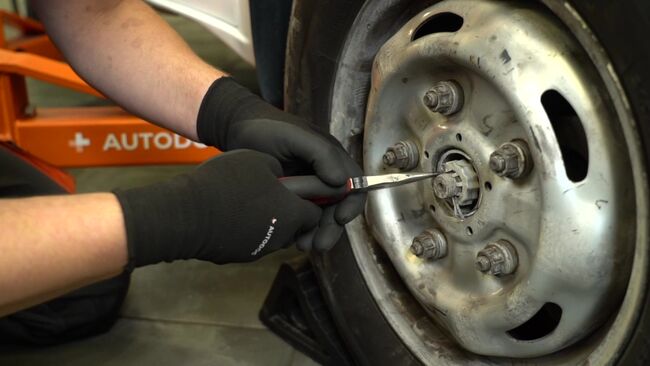

Távolítsa el a sasszeget,amely a tengelyrögzítőt védi. Használjon szerelőkart. Használjon hosszú csőrös fogót.
lépés 5

Távolítsa el a védőburkolatot a tengelyanyáról.

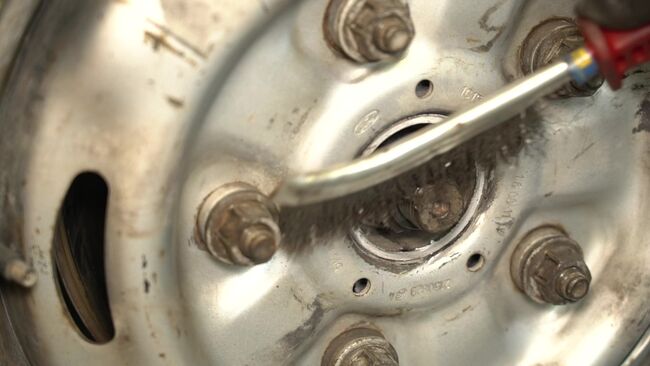

lépés 6

Tisztítsa meg a tengelyanyát. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Lazítsa meg a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon hajtószárat.
lépés 8

Emelje fel járművet.

Csere: trapézgömbfej – FORD TRANSIT TOURNEO. A szakemberek ajánlják:
Ha emelőt használ, győződjön meg róla, hogy az autó kemény, sík felületen áll.Ügyeljen arra, hogy az autót emelőbakokkal is rögzítse.

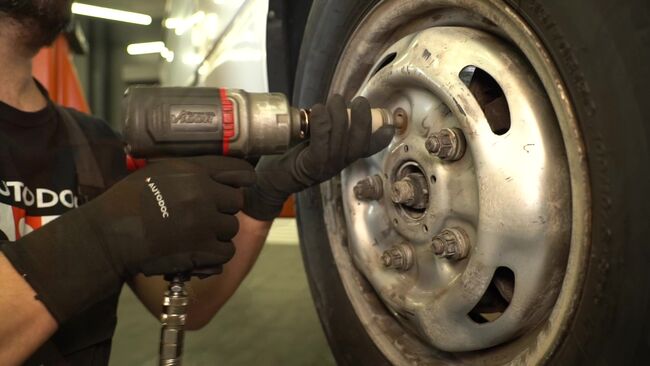

lépés 9

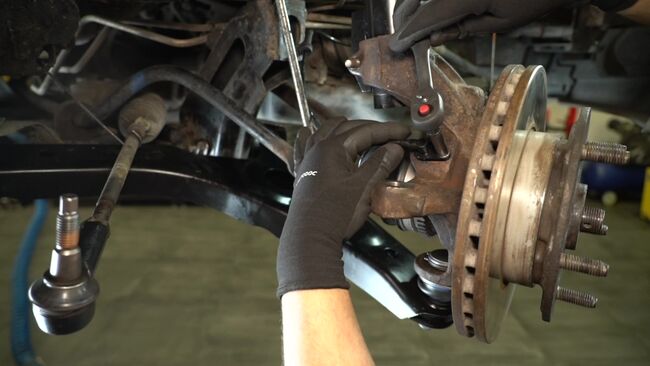

Csavarja ki a kerékrögzítő csavarokat.

Figyelem!
A sérülések elkerülése érdekében a csavarok kicsavarásánál rögzítse a kereket.
lépés 10

Távolítsa el a kereket.

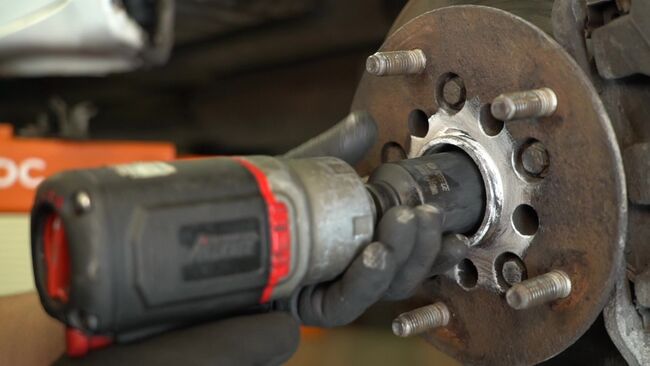

lépés 11

Csavarja ki a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon racsnis kulcsot.
lépés 12

Távolítsa el a tengely alátétet. Használjon teleszkópos mágneses felszedőszerszámot.
lépés 13

Emelje fel a függesztőkart. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.
lépés 14

Csatlakoztassa le a féltengelyt a kormánycsuklóról. Használjon pontozót. Használjon kalapácsot.
lépés 15

Távolítsa el a támaszt a függesztőkar alól.

Csere: trapézgömbfej – FORD TRANSIT TOURNEO. Az AUTODOC szakértői ajánlják:
A hidrulikus váltóemelőt vagy a járműemelőt egyenletesen, rángatás nélkül engedje le, nehogy a jármű alkatrészei és mechanizmusai megsérüljenek.
lépés 16

Tisztítsa meg a rögzítőelemet, amely a stabilizátorkart a lengéscsillapító rugóstaghoz köti. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 17

Csavarja ki a rögzítőelemet, amely a stabilizátor kart a lengéscsillapító rugóstaghoz köti. Használjon 19-es dugókulcs fejet. Használjon racsnis kulcsot.
lépés 18

Válassza le a stabilizátorpálcát a lengéscsillapító rugóstagról.
lépés 19

Csatlakoztassa le az ABS érzékelő vezetékét.

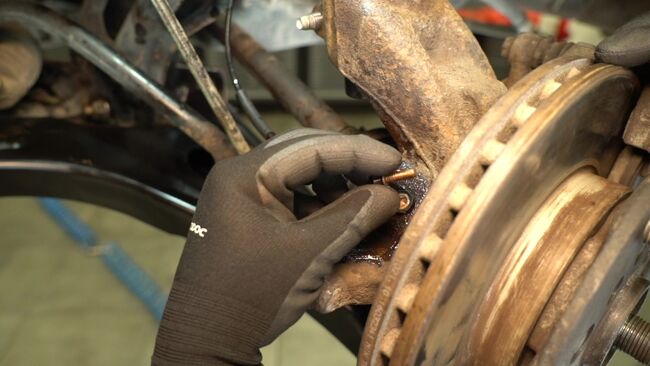

lépés 20

Tisztítsa meg a rögzítő elemet, a kormányösszekötő gömbfej a kormánycsuklóhoz köti. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 21

Csavarja ki az anyát, ami a kormányösszekötő gömbfejet a kormánycsuklóhoz rögzíti. Használjon 19-es dugókulcs fejet. Használjon racsnis kulcsot.
lépés 22

Csatlakoztassa le a kormányösszekötő gömbfejet a kormánycsuklóról. Használjon gömbfej kinyomót.
lépés 23

Tisztítsa meg az ABS érzékelő csatlakozóját. Használjon drótkefét. Használjon WD-40 spray-t.

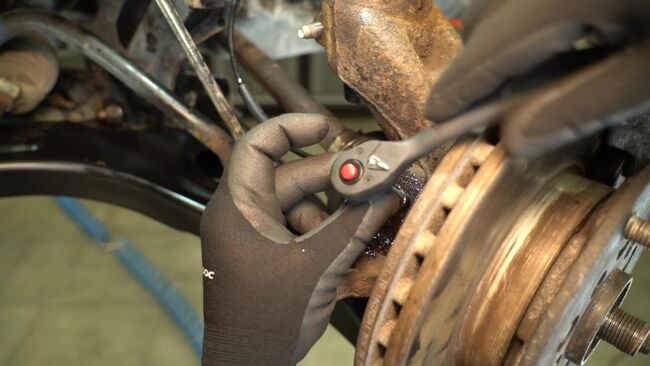

lépés 24

Csavarja ki az ABS érzékelő rögzítőelemét. Használjon 8-as dugókulcs fejet. Használjon racsnis kulcsot.

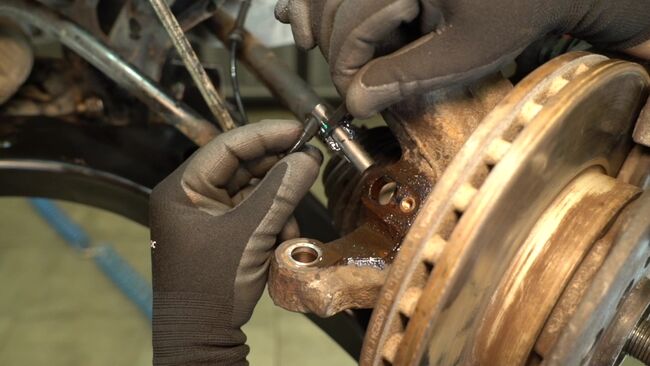

lépés 25

Távolítsa el a rögzítőcsavart.
lépés 26

Távolítsa el az ABS-érzékelőt.
lépés 27

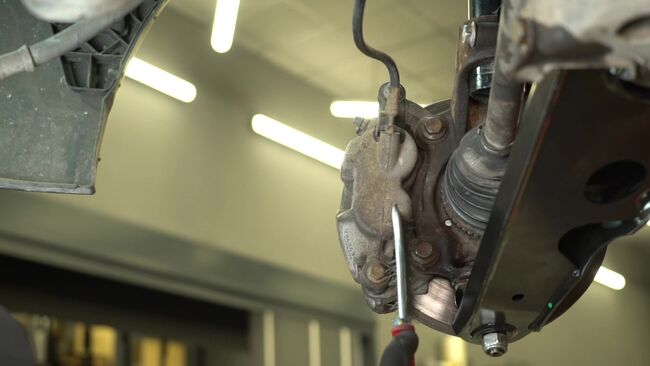

Tisztítsa meg a féknyereg tartókonzoljának rögzítőelemeit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 28

Csavarja ki a féknyereg tartókonzoljának rögzítőcsavarjait. Használjon 18-as dugókulcs fejet. Használjon hajtószárat.
lépés 29

Távolítsa el a rögzítőcsavarokat.
lépés 30

Távolítsa el a féknyerget a tartókonzollal együtt.

Az AUTODOC szakértőjének javaslata:
Erősítse a féknyerget a felfüggesztéshez vagy a karosszériához egy dróttal anélkül, hogy leválasztaná a fékcsőről, hogy elkerülje a fékvezeték szétnyílását.Győződjön meg arról, hogy a féknyereg nem lóg a féktömlőn.Ne nyomja le a fékpedált, miután eltávolította a féknyerget. Ennek hatására a dugattyú kieshet a féknyereg furatából, ami a fékfolyadék szivárgását és a levegő bejutását eredményezheti a rendszerbe.
lépés 31

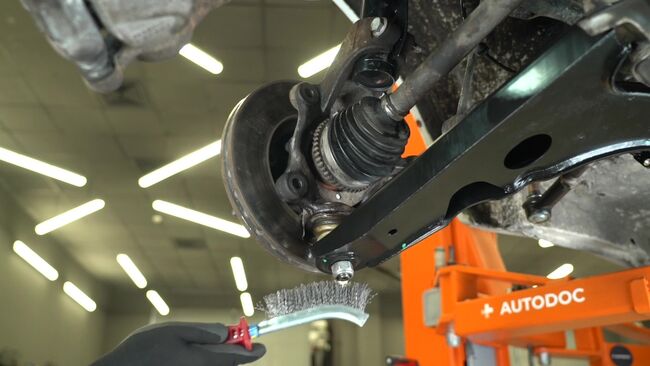

Tisztítsa meg a rögzítőelemet, amely gömbcsuklót a felfüggesztőkarhoz köti. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 32

Csavarja ki a rögzítőcsavart, amely a gömbcsuklót a vezérlőkarhoz köti. Használjon 24-es dugókulcs fejet. Használjon racsnis kulcsot.
lépés 33

Támassza meg a kormánycsuklót. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.

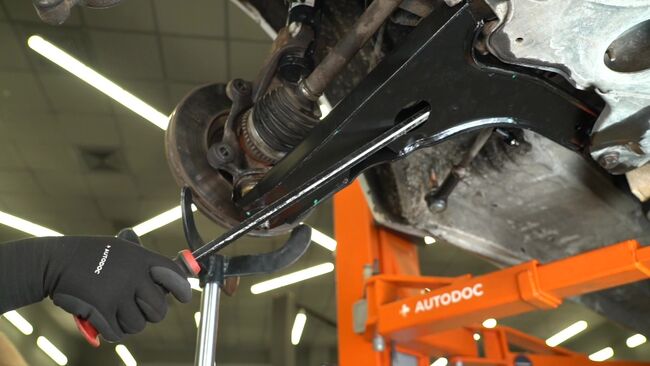

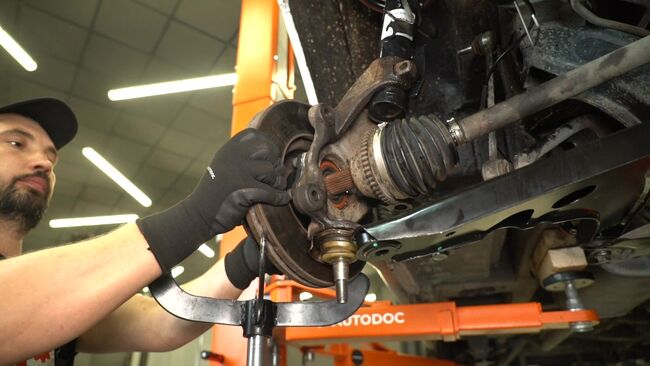

lépés 34

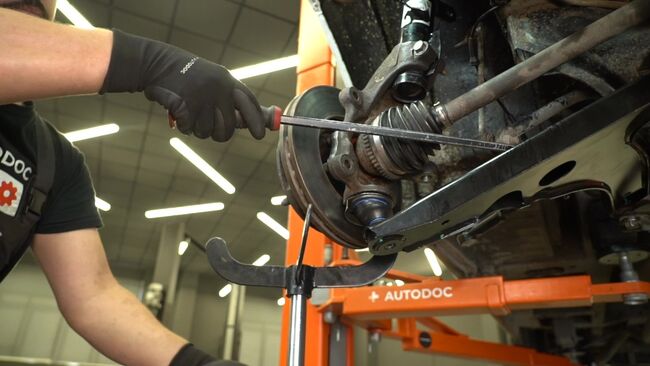

Csatlakoztassa le a felfüggesztőkart a gömbcsuklóról. Használjon gömbfej kinyomót. Használjon szerelőkart.

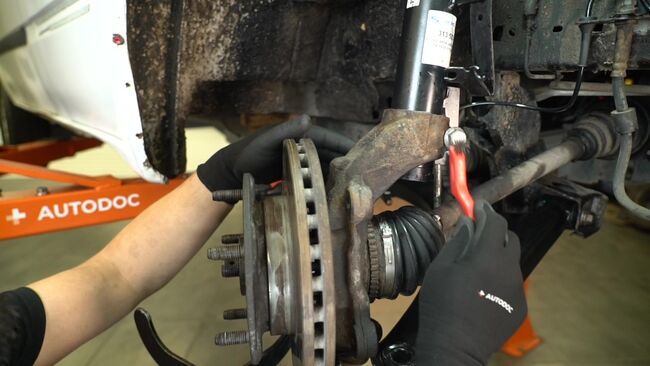

lépés 35

Tisztítsa meg a lengéscsillapító rugóstag alsó rögzítőelemét, amely a kormánycsuklóhoz rögzíti azt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 36

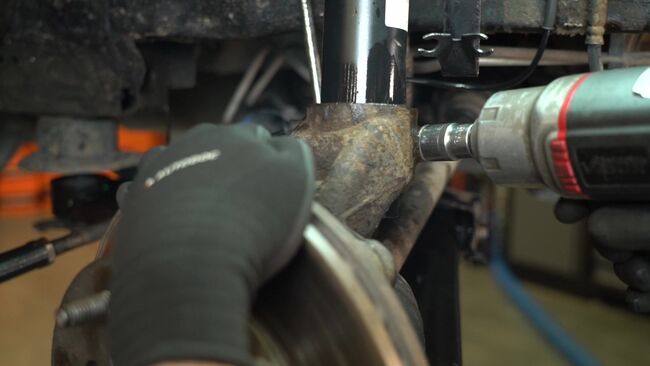

Csavarja ki a lengéscsillapító rugóstag alsó rögzítőcsavarját. Használjon 18-as dugókulcs fejet. Használjon racsnis kulcsot.
lépés 37

Távolítsa el a rögzítőcsavart.
lépés 38

Távolítsa el a féltengelyt a kormánycsuklóról.

Csere: trapézgömbfej – FORD TRANSIT TOURNEO. Tipp:
Ügyeljen rá, hogy a féltengely ne lógjon lefelé.

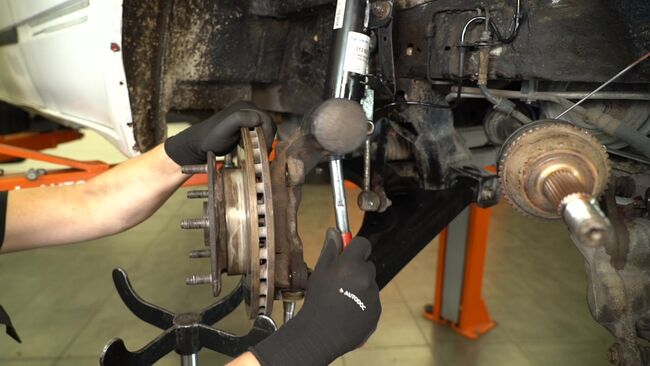

lépés 39

Csatlakoztassa le a kormánycsuklót a lengéscsillapító rugóstagjáról. Használjon gumikalapácsot. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.
lépés 40

Távolítsa el a kormánycsuklót a kerékaggyal együtt.
lépés 41

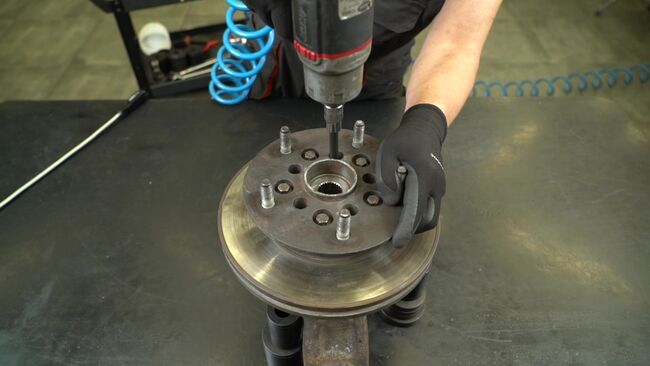

Csavarja ki a kerékcsapágy rögzítőelemeit. Használjon Torx T50 bit fejet. Használjon racsnis kulcsot.
lépés 42

Távolítsa el a rögzítőcsavarokat. Használjon teleszkópos mágneses felszedőszerszámot.

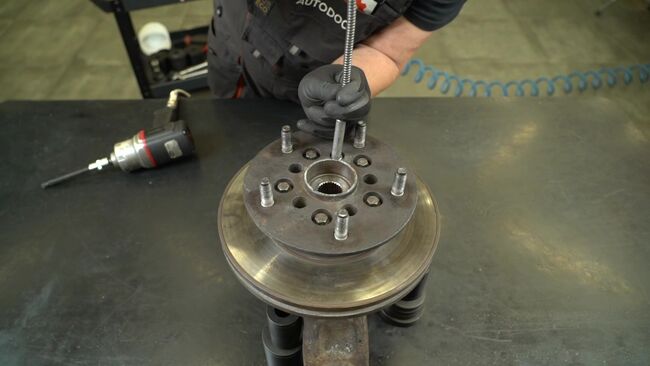

lépés 43

Távolítsa el a kerékagyat a féktárcsával együtt.
lépés 44

Tisztítsa meg a területet, ahol a gömbcsukló a kormánycsuklóhoz van rögzítve. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 45

Távolítsa el a rugós biztosítógyűrűt. Használjon zégergyűrű fogót.
lépés 46

Nyomja ki a gömbcsuklót a kormánycsuklóból. Használjon gömbcsukló kinyomó készletet.
lépés 47

Tisztítsa meg a gömbcsukló szerelőülését. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 48

Nyomja be az új gömbcsuklót a kormánycsuklóba. Használjon gömbcsukló kinyomó készletet.

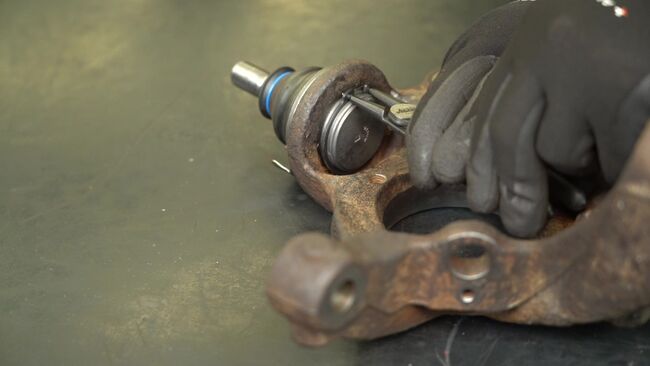

lépés 49

Szerelje fel a rugós biztosítógyűrűt. Használjon zégergyűrű fogót.

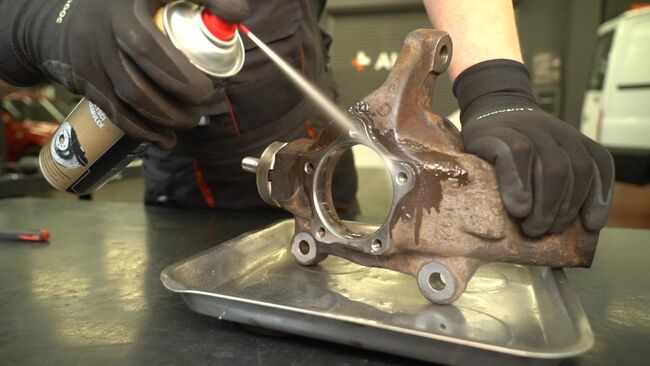

lépés 50

Tisztítsa meg a kerékagy szerelési helyét a kormánycsuklón. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 51

Kezelje a kerékcsapágy rögzítési felületét. Használjon kerámia zsírt.
lépés 52

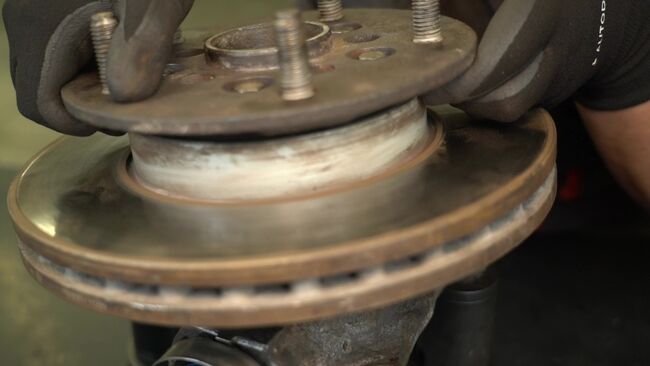

Szerelje be a kerékagyat a féktárcsával együtt.
lépés 53

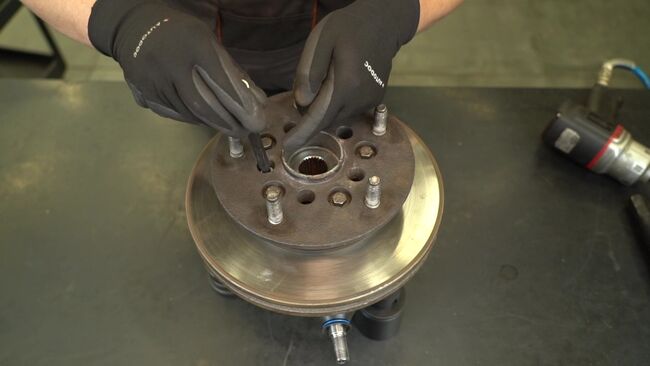

Helyezze be a rögzítőcsavarokat.
lépés 54

Csavarja be a kerékcsapágy rögzítőelemeit. Használjon Torx T50 bit fejet. Használjon racsnis kulcsot.

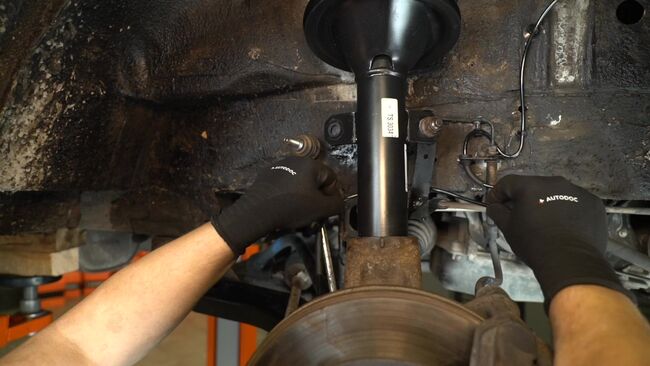

lépés 55

Tisztítsa meg a illeszkedő felületeket stabilizátorkaron és a lengéscsillapító rugóstagon. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 56

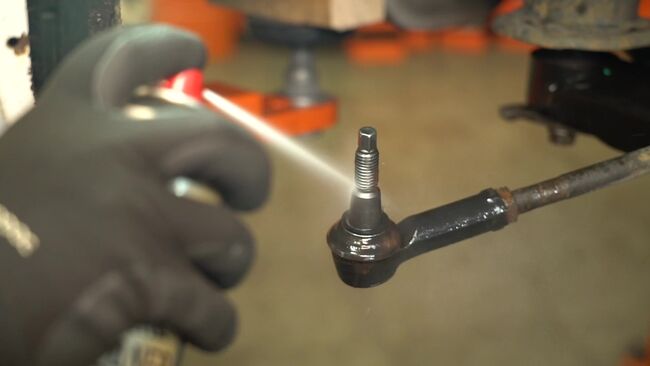

Tisztítsa meg a kormányösszekötő gömbfej rögzítési helyét. Használjon drótkefét. Használjon univerzális tisztítóspray-t.

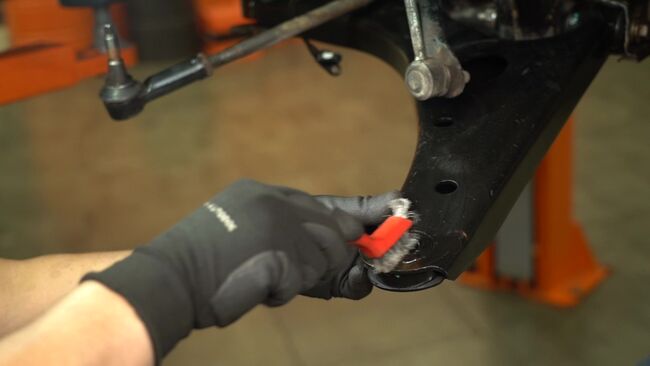

lépés 57

Tisztítsa meg a gömbcsukló szerelési helyét a függesztőkaron. Használjon drótkefét. Használjon univerzális tisztítóspray-t.

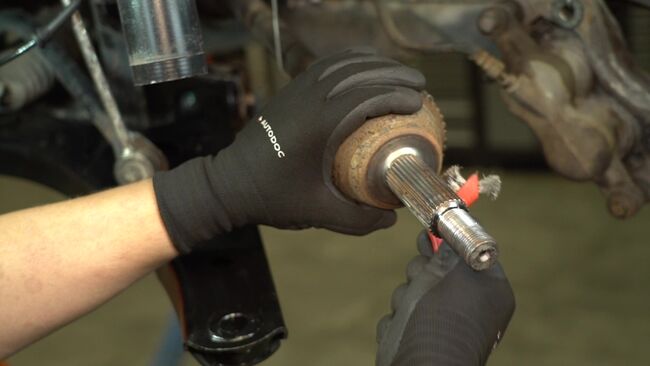

lépés 58

Tisztítsa meg a féltengelycsukló fogazatát. Használjon drótkefét. Használjon univerzális tisztítóspray-t.

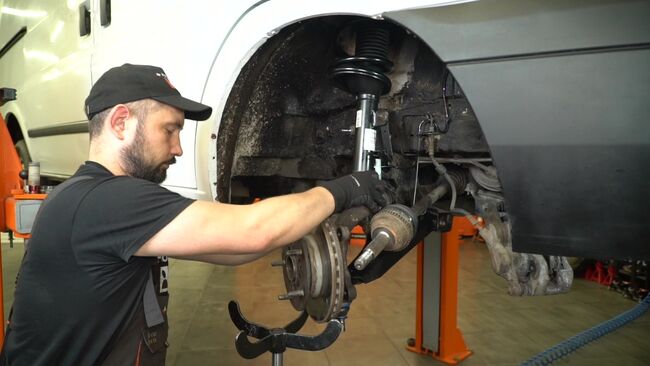

lépés 59

Szerelje be a kerékaggyal összeszerelt kormánycsuklót. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.
lépés 60

Helyezze be a rögzítőcsavart.

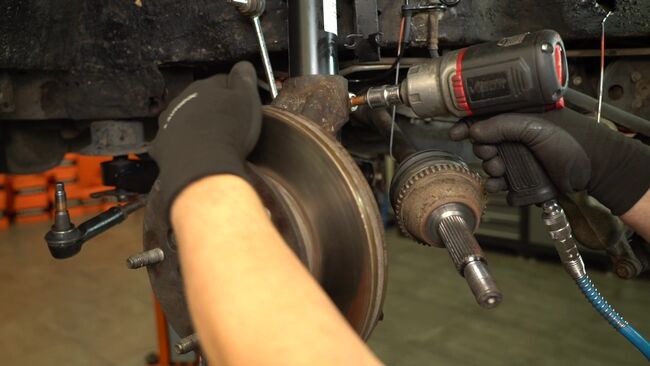

lépés 61

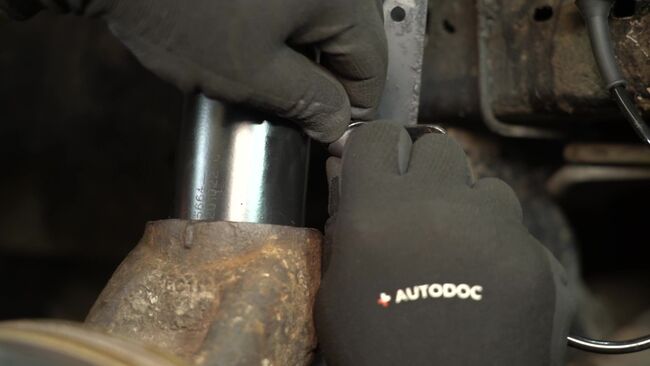

Csavarja be azt a csavart, amely a lengéscsillapító rugóstagot a kormánycsuklóhoz kötik. Használjon 18-as dugókulcs fejet. Használjon racsnis kulcsot.
lépés 62

Szerelje be a féltengelyt.
lépés 63

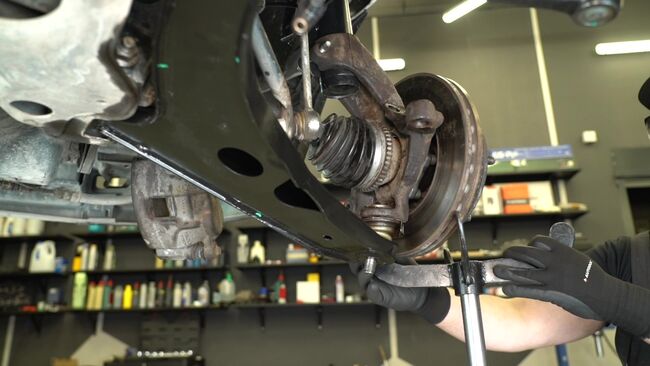

Csatlakoztassa a felfüggesztőkart a gömbcsuklóhoz. Használjon szerelőkart.
lépés 64

Csavarja be a rögzítőelemet, amely a felfüggesztőkart a gömbcsuklóhoz köti. Használjon 24-es dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 150 Nm.

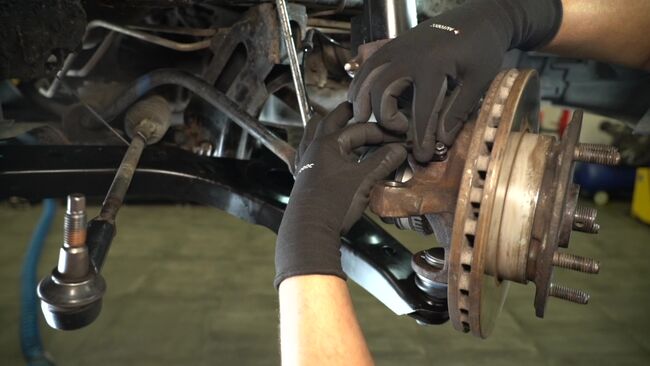

lépés 65

Szerelje be az ABS-érzékelőt.

Csere: trapézgömbfej – FORD TRANSIT TOURNEO. Tippek az AUTODOC szakértőitől:
Az érzékelő beragadásának megakadályozása érdekében a beszerelés előtt kenje be némi zsírral a rögzítőhelyet.
lépés 66

Helyezze be a rögzítőcsavart.
lépés 67

Csavarja be az ABS-érzékelő rögzítőelemét. Használjon 8-as dugókulcs fejet. Használjon racsnis kulcsot.
lépés 68

Csatlakoztassa az ABS érzékelő vezetékét.

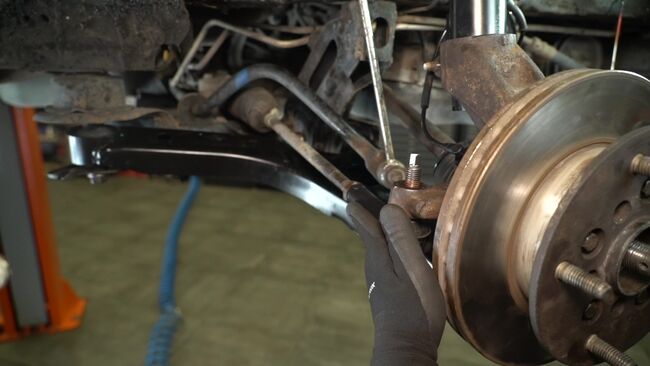

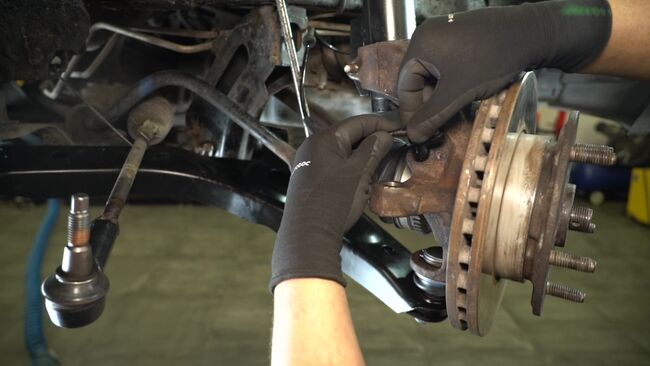

lépés 69

Csatlakoztassa a kormányösszekötő gömbfejet a kormánycsuklóra.

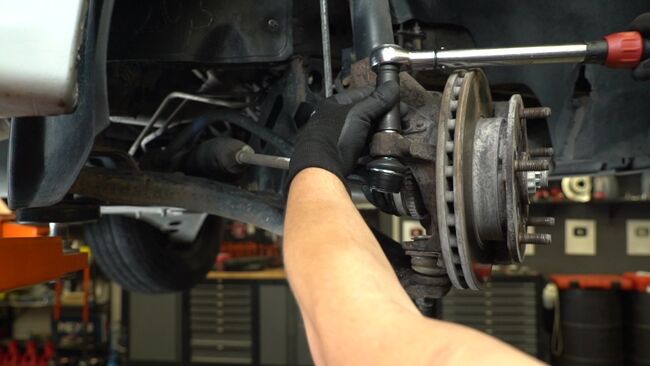

lépés 70

Csavarja be és húzza meg az anyát, ami a kormányösszekötő gömbfejet a kormánycsuklóhoz rögzíti. Használjon 19-es dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 80 Nm.

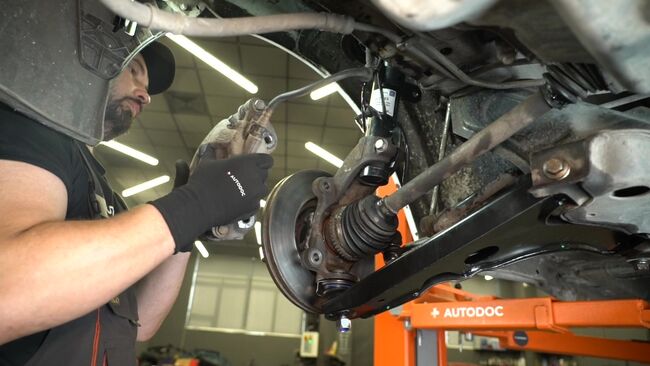

lépés 71

Szerelje be a féknyerget a tartókonzollal együtt.
lépés 72

Helyezze be a rögzítőcsavarokat.
lépés 73

Csavarja be és húzza meg a féknyereg tartókonzoljának rögzítőcsavarjait. Használjon 18-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 175 Nm.
lépés 74

Szerelje be a stabilizátorpálcát és csavarja be az anyacsavart.

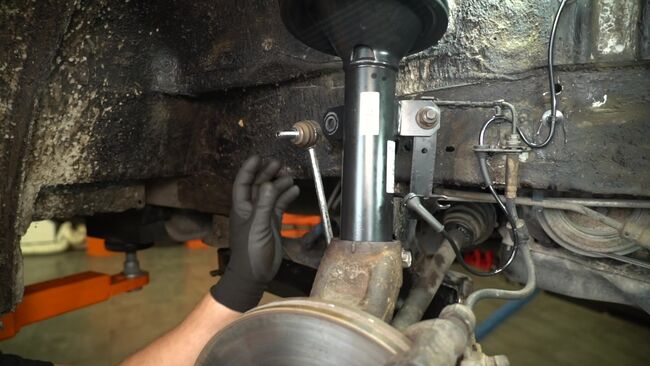

lépés 75

Húzza meg a rögzítőelemet, amely a stabilizátor kart a lengéscsillapító rugóstaghoz köti. Használjon 19-es dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 55 Nm.
lépés 76

Húzza meg az ABS-érzékelő rögzítőelemét. Használjon 8-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 11 Nm.
lépés 77

Emelje fel a függesztőkart. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.

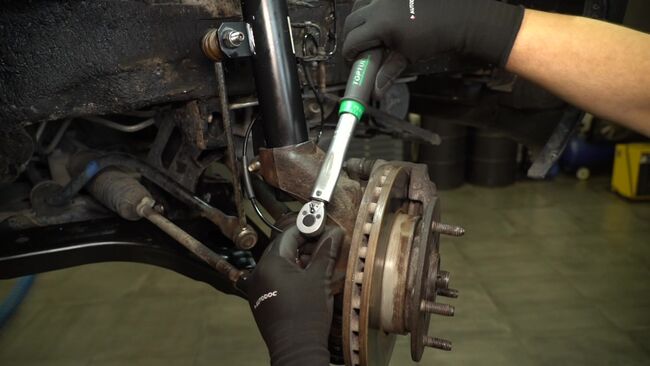

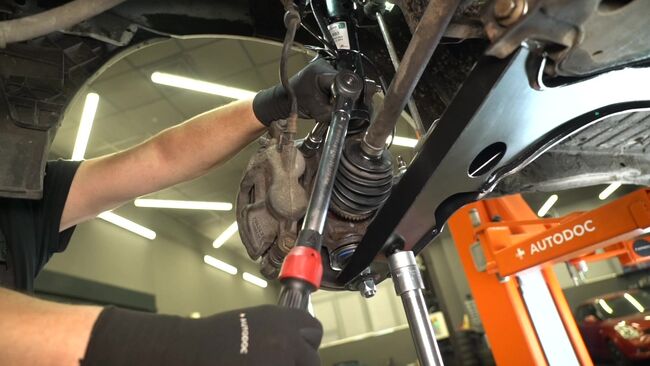

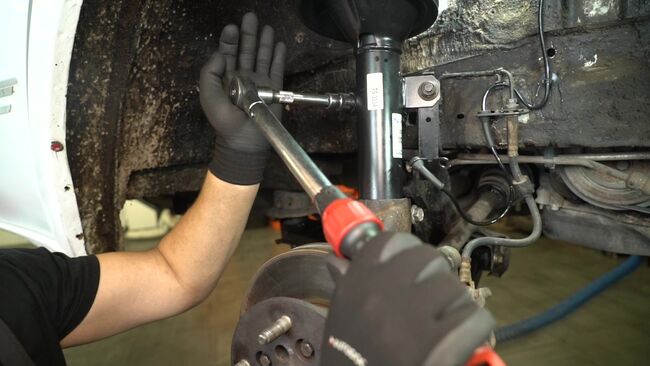

lépés 78

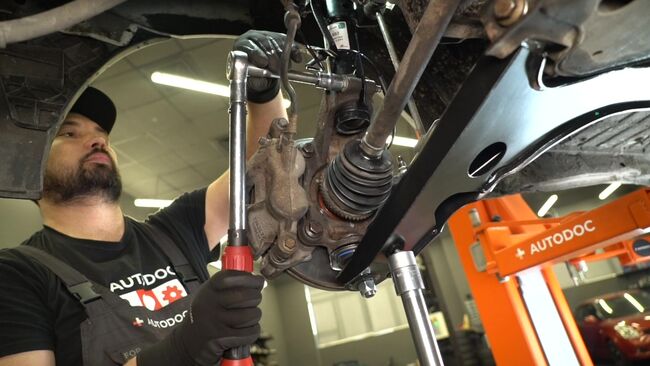

Húzza meg a lengéscsillapító rugóstag alsó rögzítőcsavarját. Használjon 18-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 100 Nm + 180°.

Fontos!
Ügyeljen arra, hogy új rögzítőcsavarokat használjon.
lépés 79

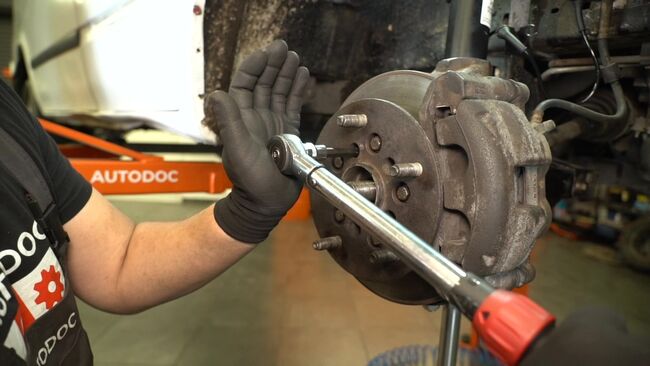

Húzza meg a kerékcsapágy rögzítőelemeit. Használjon Torx T50 bit fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 53 Nm.
lépés 80

Összeszereléskor használjon új tengelyanya-készletet: alátétet, anyát, védőburkolatot és csapszeget.

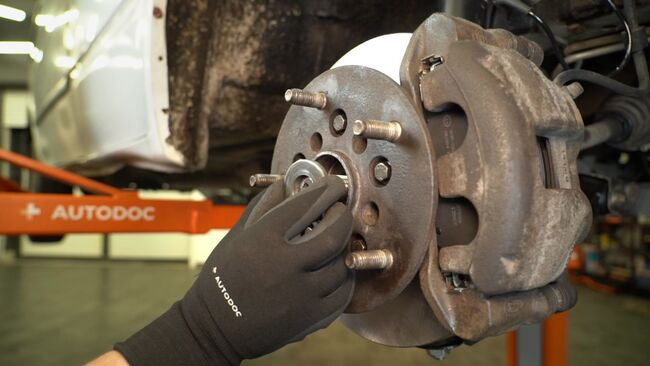

lépés 81

Helyezze be a tengely alátétet.

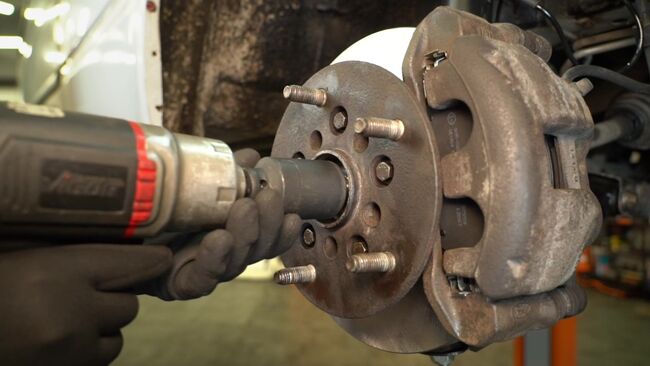

lépés 82

Csavarja be a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon racsnis kulcsot.

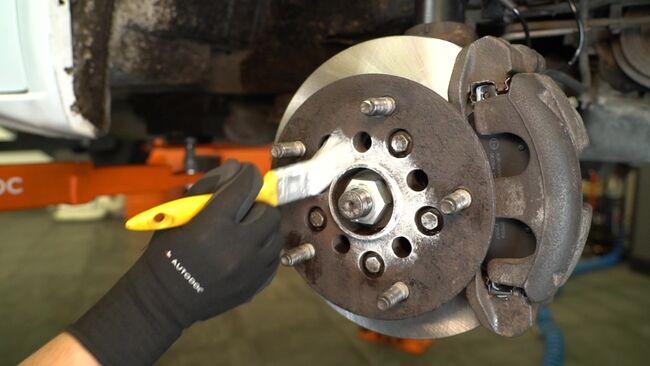

lépés 83

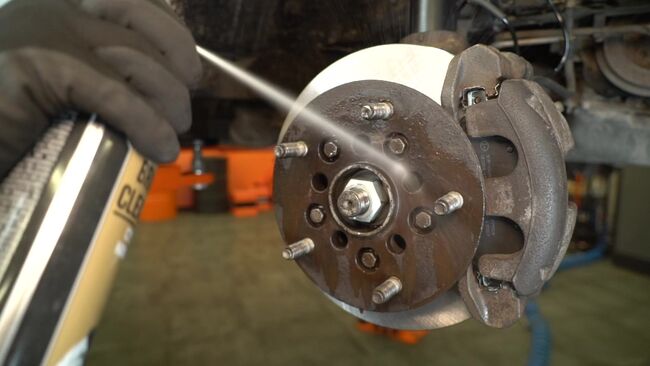

Tisztítsa meg a felni illesztési helyét. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 84

Kezelje a kerékagynak a felnivel érintkező felületét. Használjon kerámia zsírt.

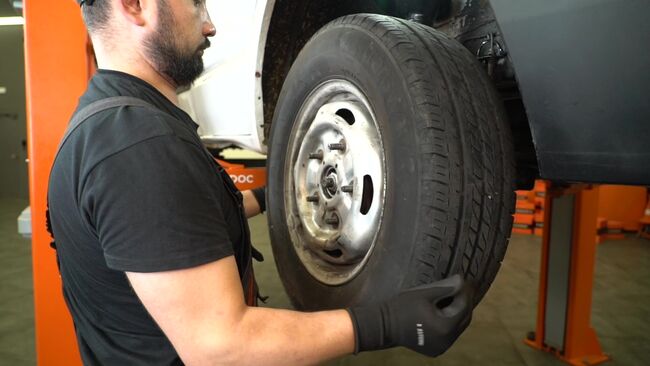

lépés 85

Szerelje fel a kereket.

Csere: trapézgömbfej – FORD TRANSIT TOURNEO. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok meghúzásánál rögzítse a kereket.
lépés 86

Csavarja be a kerékcsavarokat. Használjon 21-es kerékcsavar dugókulcsot. Használjon racsnis kulcsot.

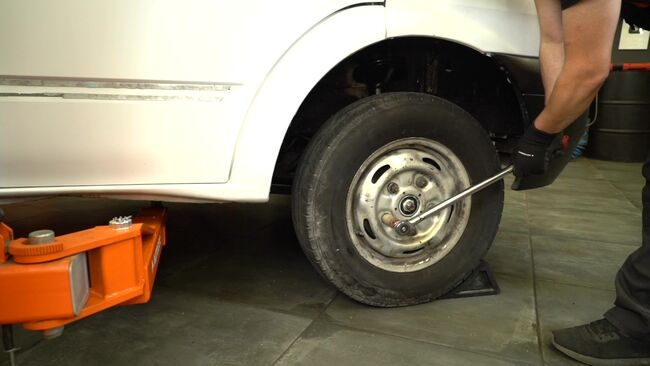

lépés 87

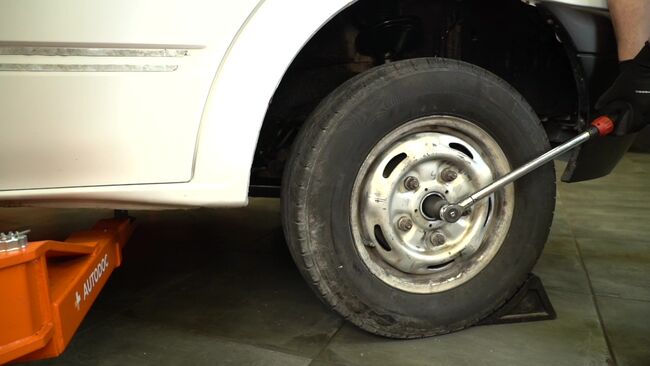

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon 21-es kerékcsavar dugókulcsot. Használjon nyomatékkulcsot. Meghúzási nyomaték: 200 Nm.
lépés 88

Húzza meg a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 320 Nm.

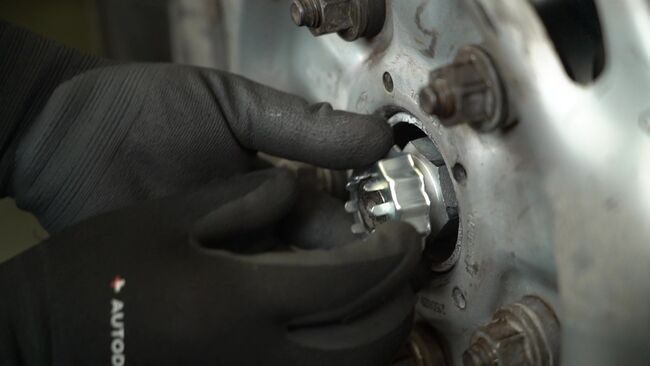

lépés 89

Szerelje fel a védőburkolatot a tengelyanyára.
lépés 90

Szerelje be a sasszeget. Használjon szerelőkart.
lépés 91

Távolítsa el az emelőt, az emelőbakokat és a kerékékeket.
