Hogyan végezze a cserét: 2.2 TDCi Ford Transit Mk6 Busz Trapézgömbfej

Jognyilatkozat

Elülső trapézgömbfej-csere FORD Transit Mk6 Busz (V347, V348) gépkocsin – Útmutató

letöltés: 0

Megtekintések: 0

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi RWD, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi RWD, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.4 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.4 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.4 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.4 TDCi 4x4, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 3.2 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi RWD, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.4 TDCi RWD, FORD Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC) 2.2 TDCi RWD … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

Ez a videó egy hasonló autóalkatrész cseréjét mutatja egy másik járművön

Az összes kívánt alkatrész cseréje – Trapézgömbfej Transit Mk6 Busz (V347, V348, FD, FB, FS, FZ, FC)-hez és más FORD modellekhez

Egyéb helyettesítő termékek

Támasztó- / vezetőcsukló

Csere: trapézgömbfej – FORD TRANSIT Bus. A szerszámok, amelyekre szüksége lesz:

                      Drótkefe

                      WD-40 spray

                      Univerzális tisztítóspray

                      Kerámia zsír

                      Nyomatékkulcs

                      8-as dugókulcs fej

                      18-as dugókulcs fej

                      19-es dugókulcs fej

                      24-es dugókulcs fej

                      36-os dugókulcs fej

                      Torx T50 bit fej

                      21-es kerék dugókulcs

                      Racsniskulcs vagy elektromos szerszám a menetes rögzítőelemek eltávolításához/beszereléséhez

                      Hajtószár

                      Pontozó

                      Kalapács

                      Gumikalapács

                      Szerelőkar

                      Hosszú csőrös fogó

                      Teleszkópos mágneses felszedőszerszám

                      Gömbfej kinyomó

                      Zégergyűrű fogó

                      Gömbcsukló C keret préskészlet

                      Hidraulikus prés

                      Hidraulikus váltóemelő vagy egy második járműemelő

                      Autólift vagy emelő emelőbakokkal és kerékékek

Szerszámok vásárlása

Csere: trapézgömbfej – FORD TRANSIT Bus. Az AUTODOC ajánlja:

A bal és a jobb gömbcsukló csere eljárása azonos.
Felhívjuk figyelmét: az autón végzett minden munkát - FORD TRANSIT Bus – leállított motor mellett kell elvégezni.

A cserét alábbi lépések szerint hajtsa végre:

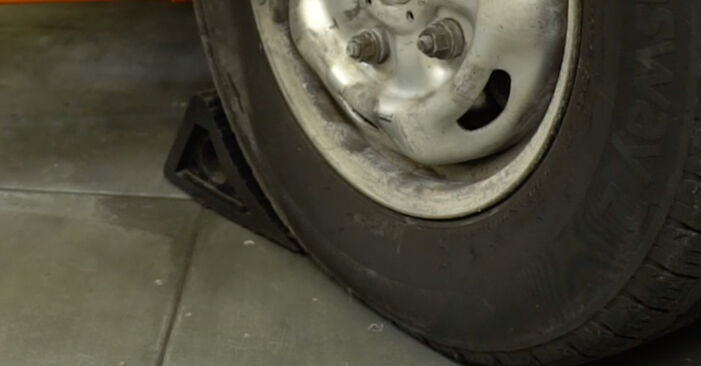

lépés 1

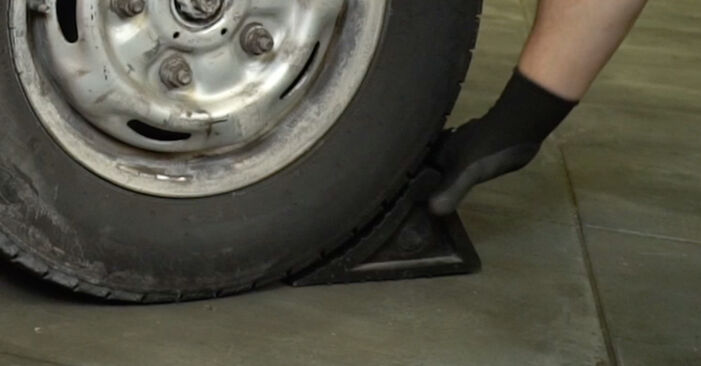

Rögzítse kerékékekkel a kerekeket.
lépés 2

Távolítsa el középről a kerékagysapkát.

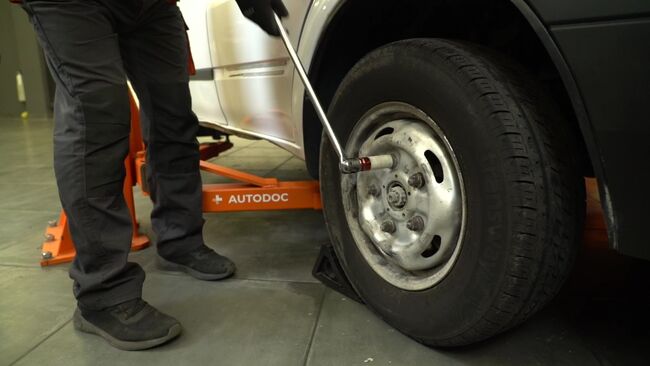

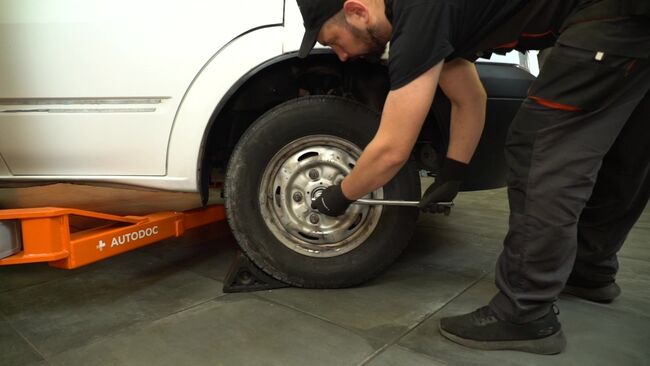

lépés 3

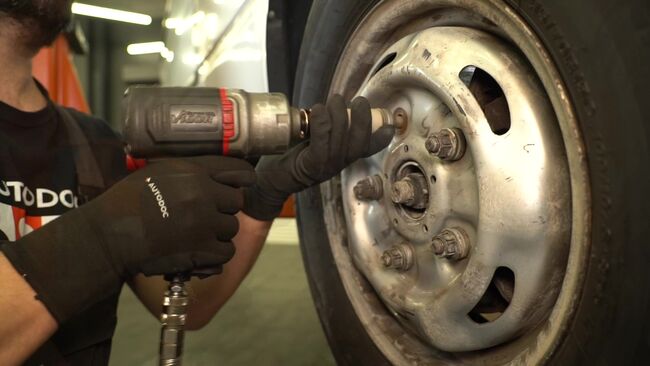

Lazítsa meg a kerékrögzítő csavarokat. Használjon 21-es kerékcsavar dugókulcsot. Használjon hajtószárat.

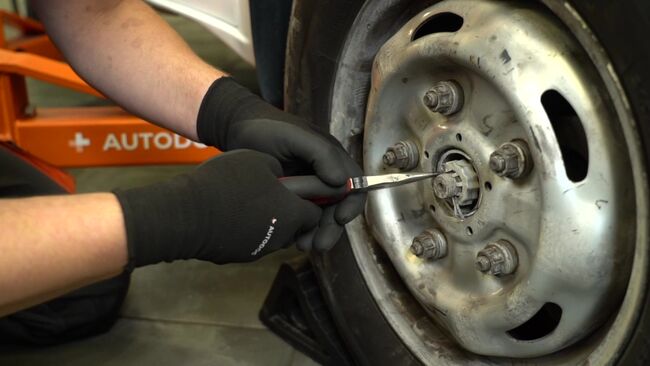

lépés 4

Távolítsa el a sasszeget,amely a tengelyrögzítőt védi. Használjon szerelőkart. Használjon hosszú csőrös fogót.

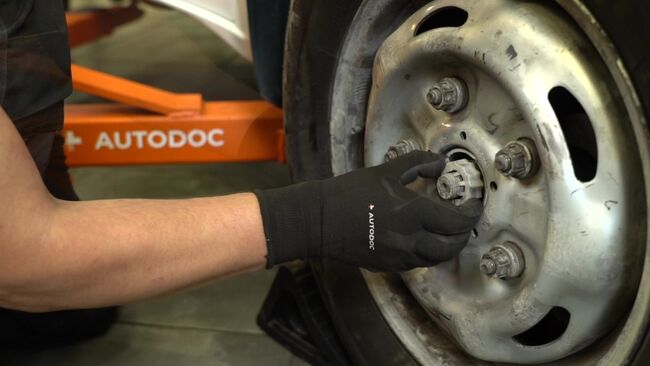

lépés 5

Távolítsa el a védőburkolatot a tengelyanyáról.
lépés 6

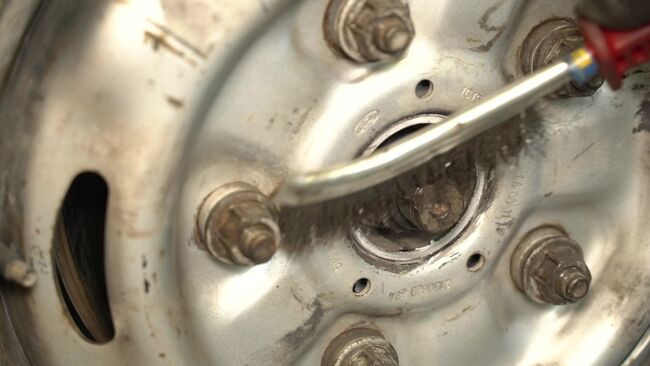

Tisztítsa meg a tengelyanyát. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Lazítsa meg a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon hajtószárat.
lépés 8

Emelje fel járművet.

Csere: trapézgömbfej – FORD TRANSIT Bus. A szakemberek ajánlják:
Ha emelőt használ, győződjön meg róla, hogy az autó kemény, sík felületen áll.Ügyeljen arra, hogy az autót emelőbakokkal is rögzítse.
lépés 9

Csavarja ki a kerékrögzítő csavarokat.

Figyelem!
A sérülések elkerülése érdekében a csavarok kicsavarásánál rögzítse a kereket.

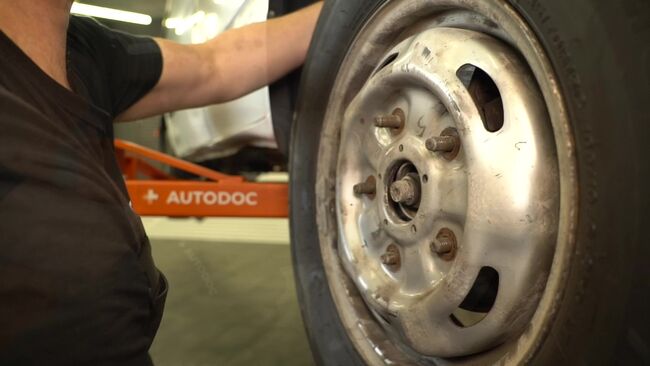

lépés 10

Távolítsa el a kereket.
lépés 11

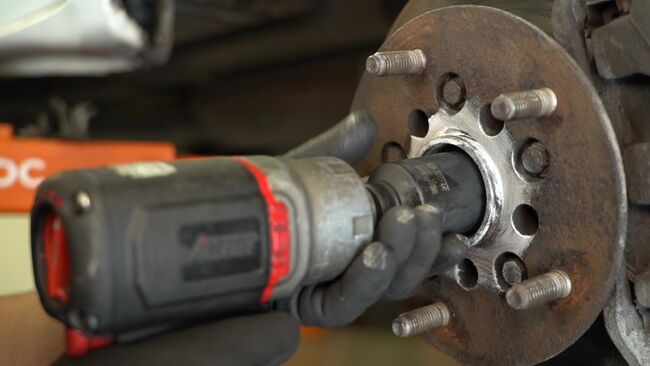

Csavarja ki a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon racsnis kulcsot.
lépés 12

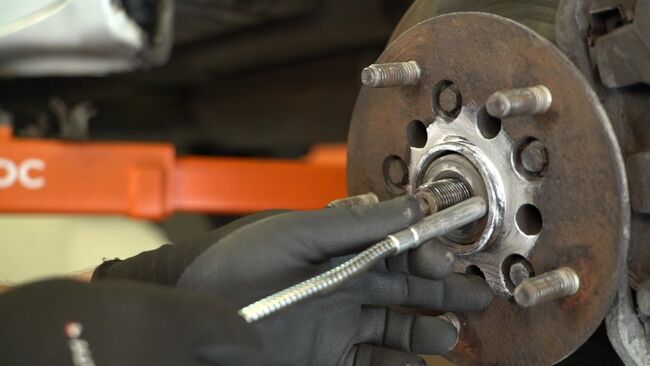

Távolítsa el a tengely alátétet. Használjon teleszkópos mágneses felszedőszerszámot.
lépés 13

Emelje fel a függesztőkart. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.

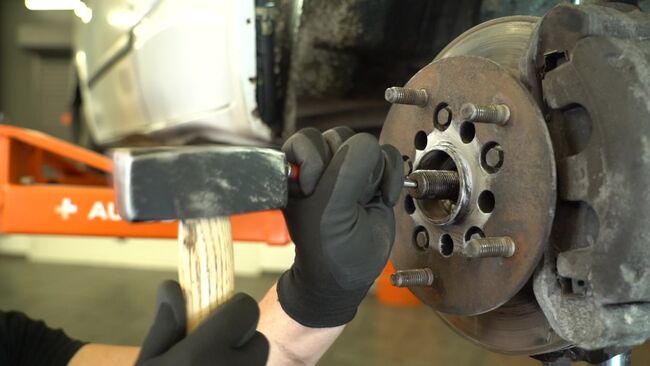

lépés 14

Csatlakoztassa le a féltengelyt a kormánycsuklóról. Használjon pontozót. Használjon kalapácsot.
lépés 15

Távolítsa el a támaszt a függesztőkar alól.

Csere: trapézgömbfej – FORD TRANSIT Bus. Az AUTODOC szakértői ajánlják:
A hidrulikus váltóemelőt vagy a járműemelőt egyenletesen, rángatás nélkül engedje le, nehogy a jármű alkatrészei és mechanizmusai megsérüljenek.
lépés 16

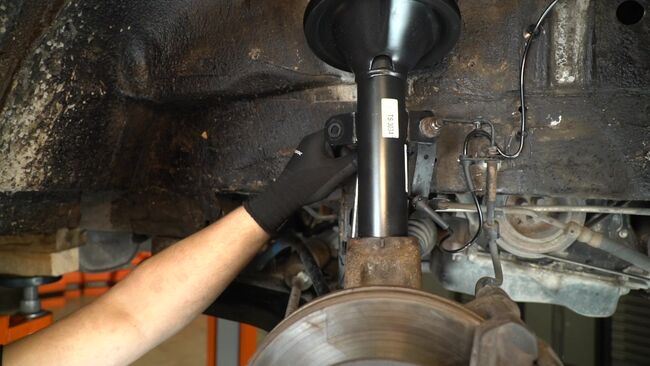

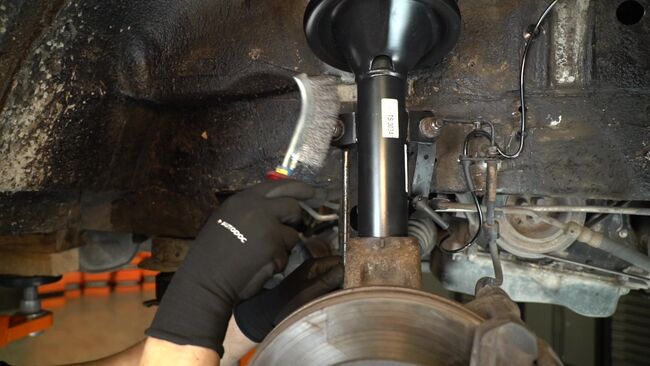

Tisztítsa meg a rögzítőelemet, amely a stabilizátorkart a lengéscsillapító rugóstaghoz köti. Használjon drótkefét. Használjon WD-40 spray-t.

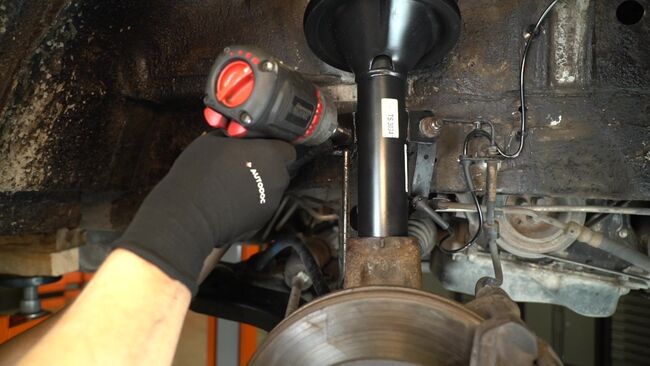

lépés 17

Csavarja ki a rögzítőelemet, amely a stabilizátor kart a lengéscsillapító rugóstaghoz köti. Használjon 19-es dugókulcs fejet. Használjon racsnis kulcsot.

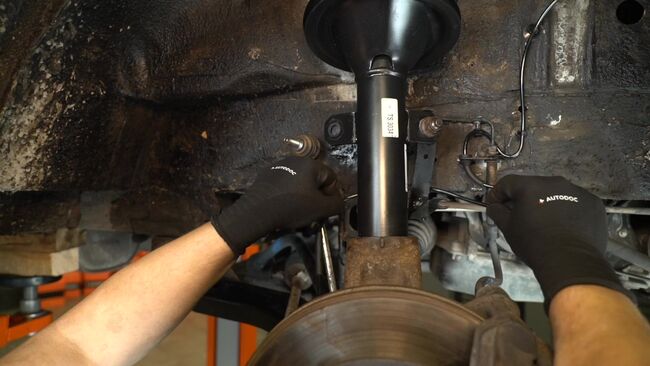

lépés 18

Válassza le a stabilizátorpálcát a lengéscsillapító rugóstagról.
lépés 19

Csatlakoztassa le az ABS érzékelő vezetékét.

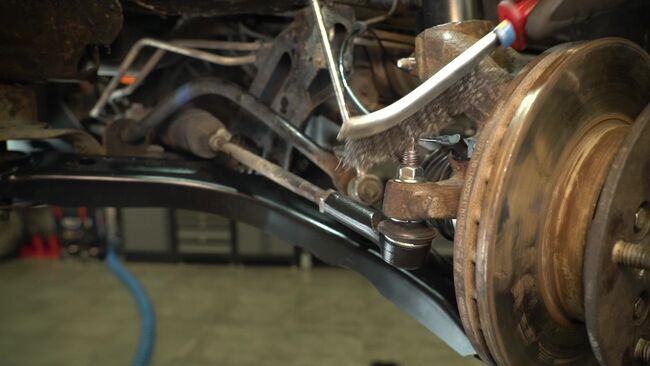

lépés 20

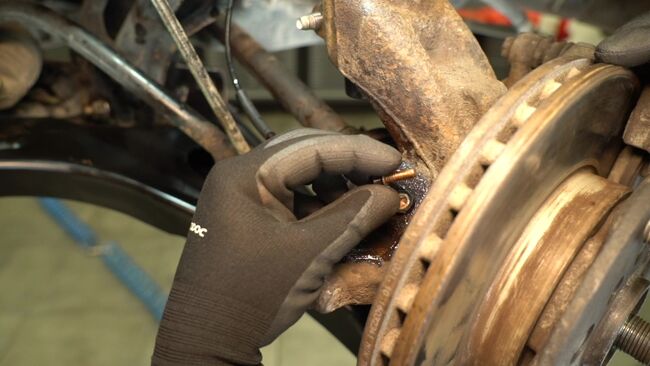

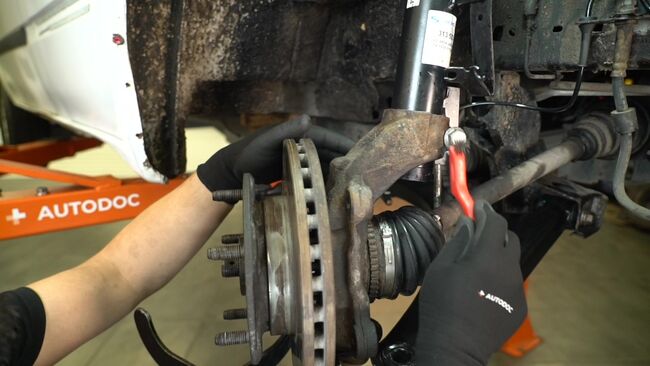

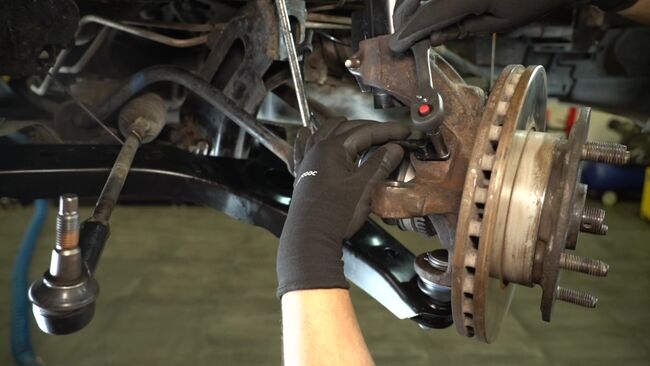

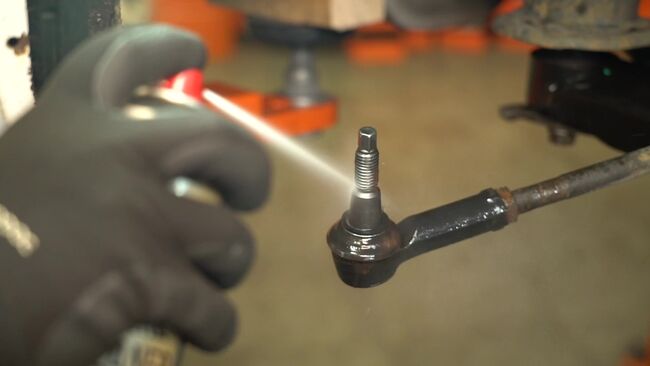

Tisztítsa meg a rögzítő elemet, a kormányösszekötő gömbfej a kormánycsuklóhoz köti. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 21

Csavarja ki az anyát, ami a kormányösszekötő gömbfejet a kormánycsuklóhoz rögzíti. Használjon 19-es dugókulcs fejet. Használjon racsnis kulcsot.
lépés 22

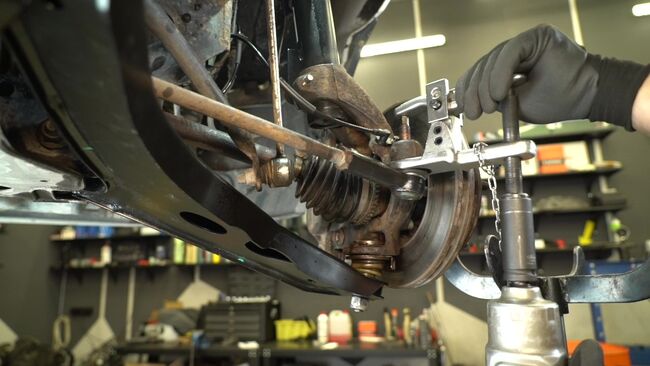

Csatlakoztassa le a kormányösszekötő gömbfejet a kormánycsuklóról. Használjon gömbfej kinyomót.

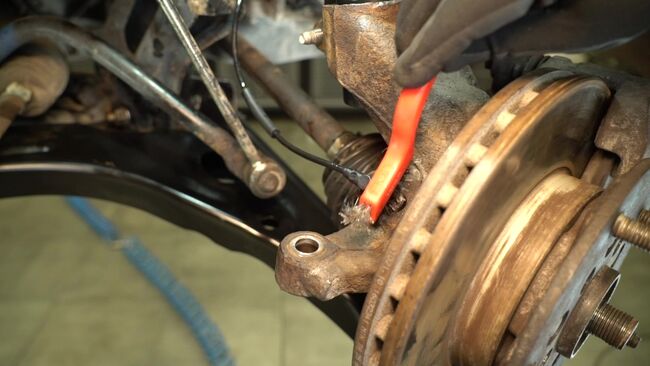

lépés 23

Tisztítsa meg az ABS érzékelő csatlakozóját. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 24

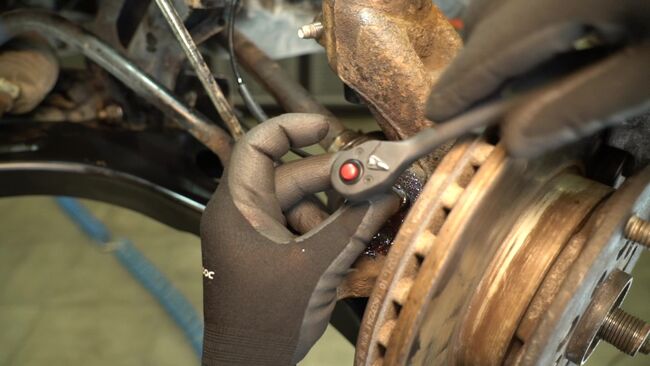

Csavarja ki az ABS érzékelő rögzítőelemét. Használjon 8-as dugókulcs fejet. Használjon racsnis kulcsot.
lépés 25

Távolítsa el a rögzítőcsavart.
lépés 26

Távolítsa el az ABS-érzékelőt.
lépés 27

Tisztítsa meg a féknyereg tartókonzoljának rögzítőelemeit. Használjon drótkefét. Használjon WD-40 spray-t.

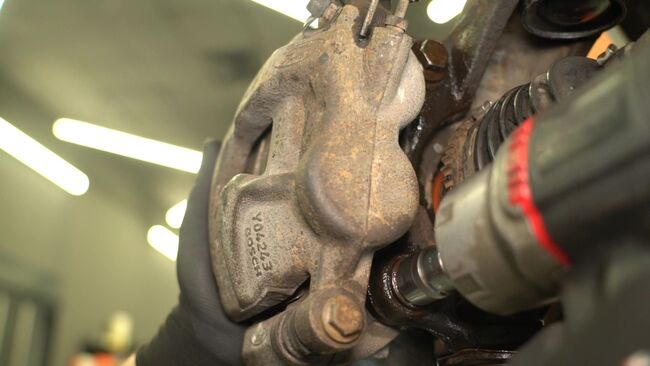

lépés 28

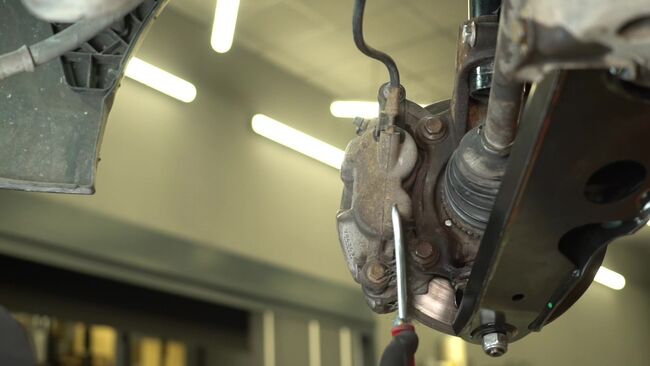

Csavarja ki a féknyereg tartókonzoljának rögzítőcsavarjait. Használjon 18-as dugókulcs fejet. Használjon hajtószárat.
lépés 29

Távolítsa el a rögzítőcsavarokat.
lépés 30

Távolítsa el a féknyerget a tartókonzollal együtt.

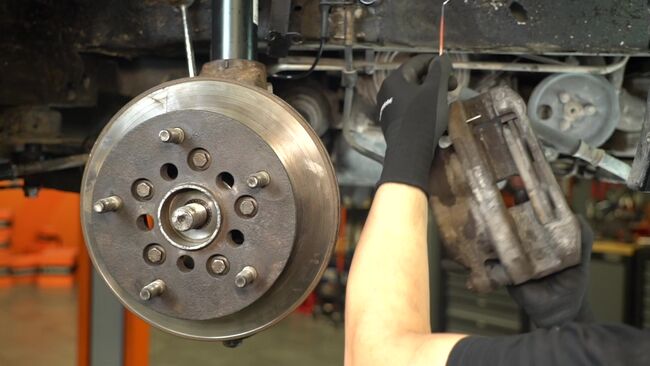

Az AUTODOC szakértőjének javaslata:
Erősítse a féknyerget a felfüggesztéshez vagy a karosszériához egy dróttal anélkül, hogy leválasztaná a fékcsőről, hogy elkerülje a fékvezeték szétnyílását.Győződjön meg arról, hogy a féknyereg nem lóg a féktömlőn.Ne nyomja le a fékpedált, miután eltávolította a féknyerget. Ennek hatására a dugattyú kieshet a féknyereg furatából, ami a fékfolyadék szivárgását és a levegő bejutását eredményezheti a rendszerbe.
lépés 31

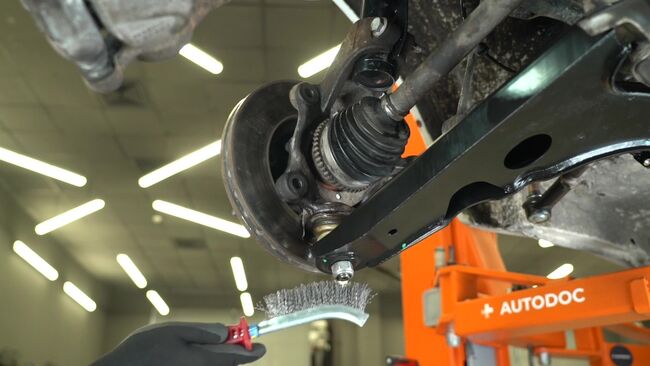

Tisztítsa meg a rögzítőelemet, amely gömbcsuklót a felfüggesztőkarhoz köti. Használjon drótkefét. Használjon WD-40 spray-t.

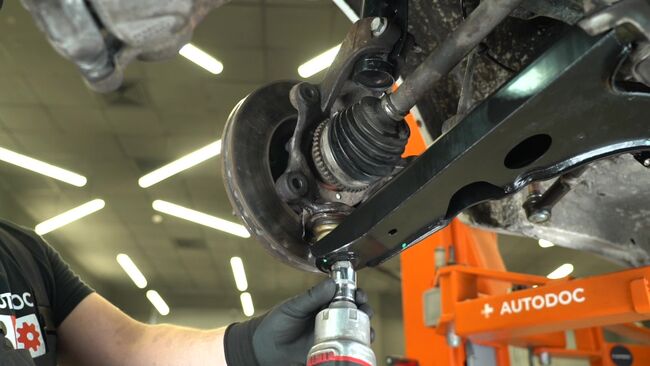

lépés 32

Csavarja ki a rögzítőcsavart, amely a gömbcsuklót a vezérlőkarhoz köti. Használjon 24-es dugókulcs fejet. Használjon racsnis kulcsot.
lépés 33

Támassza meg a kormánycsuklót. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.

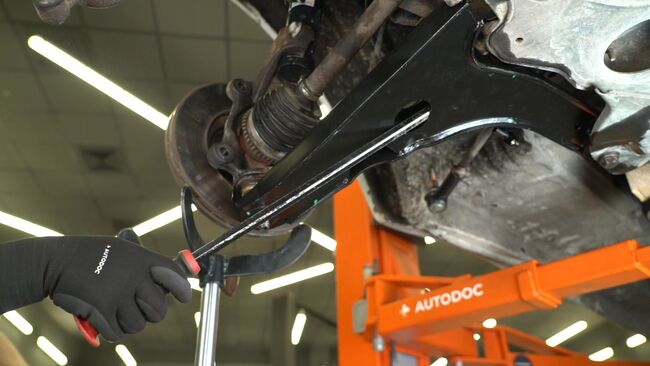

lépés 34

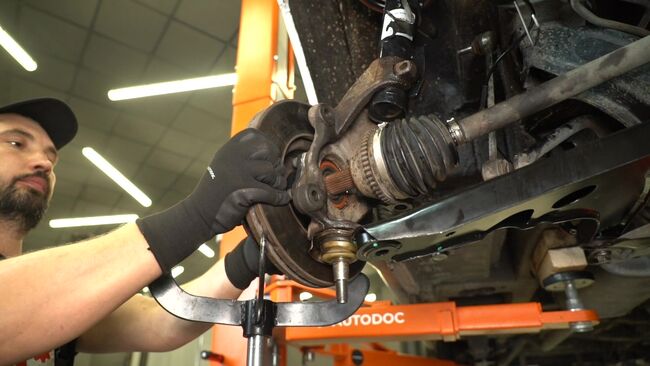

Csatlakoztassa le a felfüggesztőkart a gömbcsuklóról. Használjon gömbfej kinyomót. Használjon szerelőkart.
lépés 35

Tisztítsa meg a lengéscsillapító rugóstag alsó rögzítőelemét, amely a kormánycsuklóhoz rögzíti azt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 36

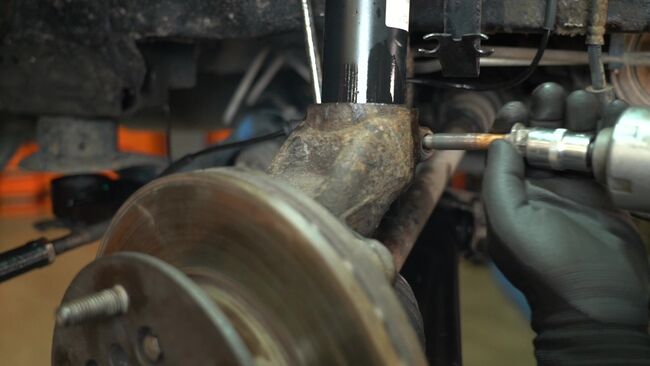

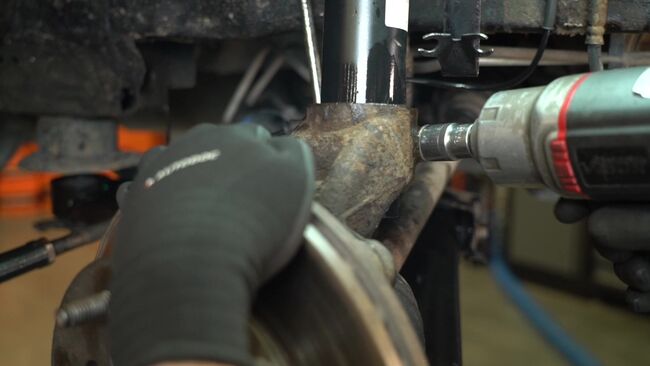

Csavarja ki a lengéscsillapító rugóstag alsó rögzítőcsavarját. Használjon 18-as dugókulcs fejet. Használjon racsnis kulcsot.
lépés 37

Távolítsa el a rögzítőcsavart.
lépés 38

Távolítsa el a féltengelyt a kormánycsuklóról.

Csere: trapézgömbfej – FORD TRANSIT Bus. Tipp:
Ügyeljen rá, hogy a féltengely ne lógjon lefelé.

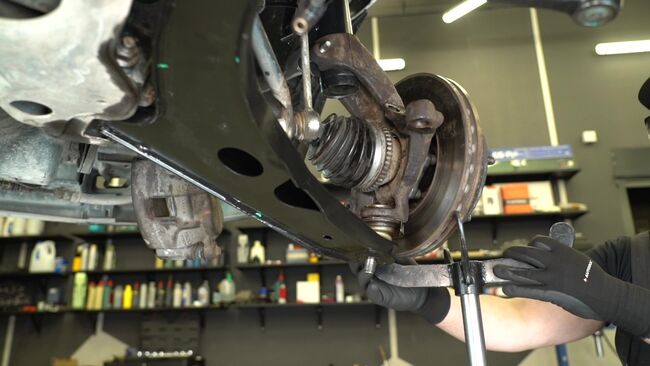

lépés 39

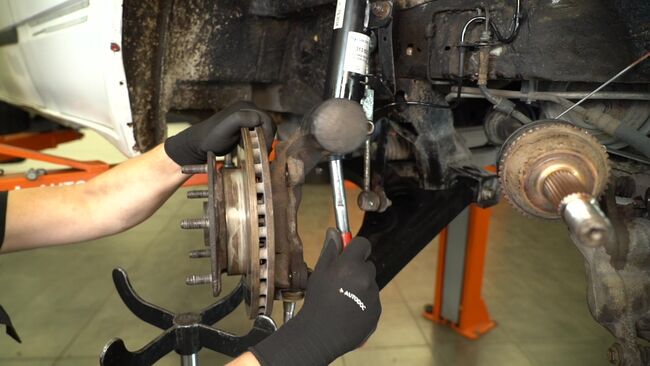

Csatlakoztassa le a kormánycsuklót a lengéscsillapító rugóstagjáról. Használjon gumikalapácsot. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.
lépés 40

Távolítsa el a kormánycsuklót a kerékaggyal együtt.

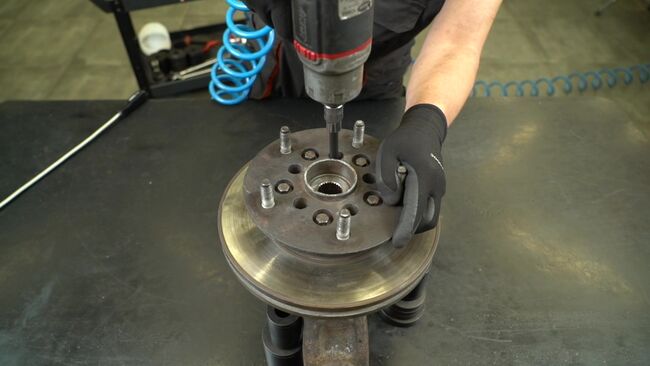

lépés 41

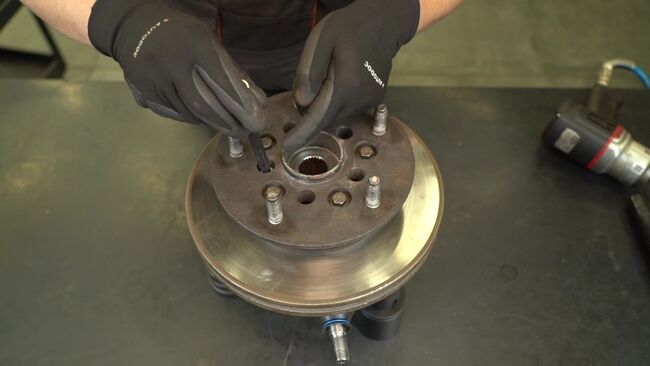

Csavarja ki a kerékcsapágy rögzítőelemeit. Használjon Torx T50 bit fejet. Használjon racsnis kulcsot.

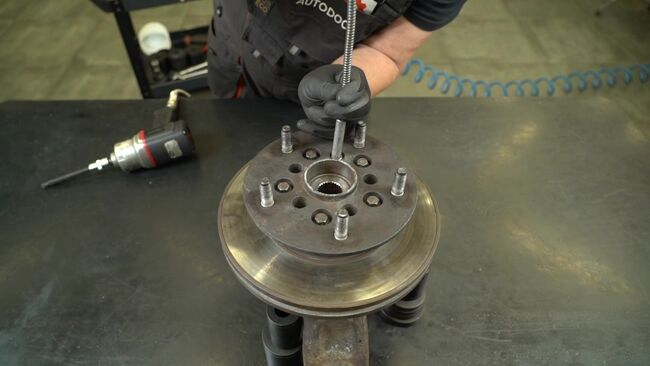

lépés 42

Távolítsa el a rögzítőcsavarokat. Használjon teleszkópos mágneses felszedőszerszámot.
lépés 43

Távolítsa el a kerékagyat a féktárcsával együtt.
lépés 44

Tisztítsa meg a területet, ahol a gömbcsukló a kormánycsuklóhoz van rögzítve. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 45

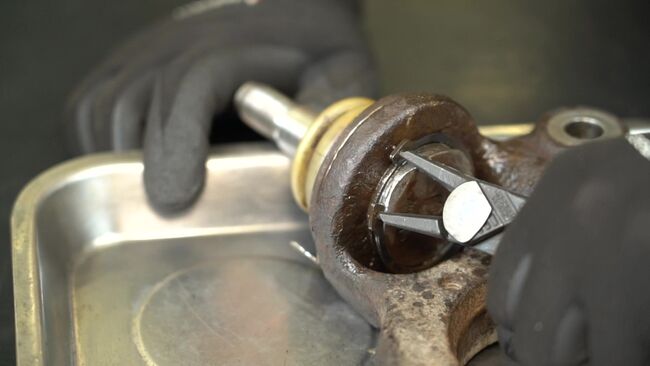

Távolítsa el a rugós biztosítógyűrűt. Használjon zégergyűrű fogót.
lépés 46

Nyomja ki a gömbcsuklót a kormánycsuklóból. Használjon gömbcsukló kinyomó készletet.
lépés 47

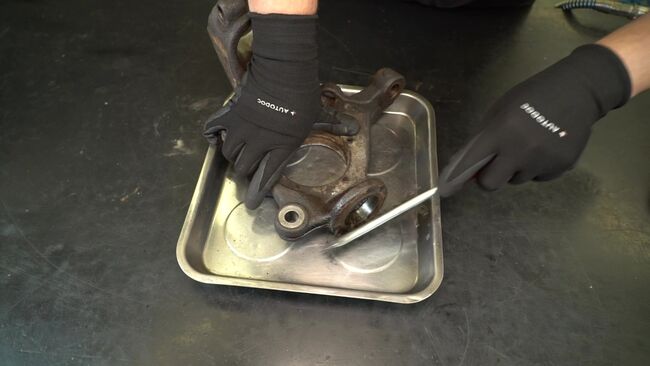

Tisztítsa meg a gömbcsukló szerelőülését. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 48

Nyomja be az új gömbcsuklót a kormánycsuklóba. Használjon gömbcsukló kinyomó készletet.

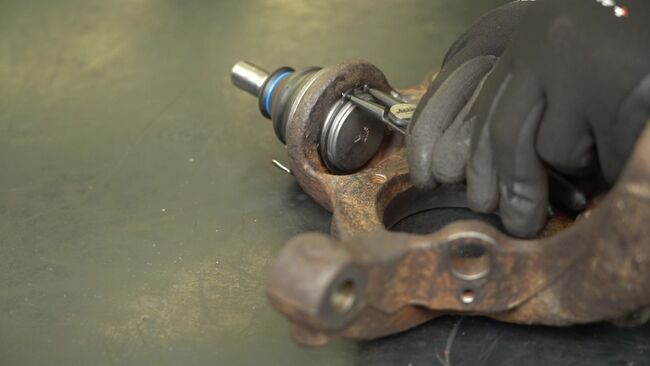

lépés 49

Szerelje fel a rugós biztosítógyűrűt. Használjon zégergyűrű fogót.

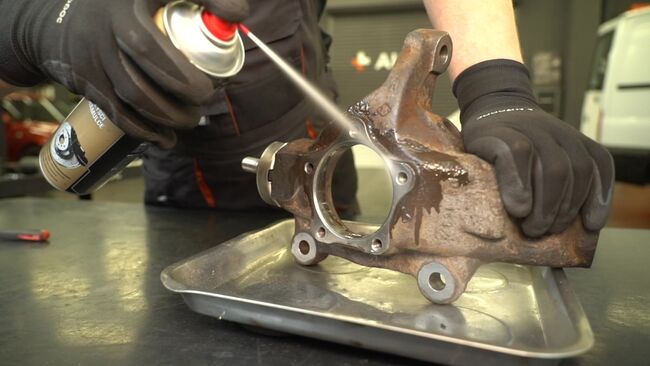

lépés 50

Tisztítsa meg a kerékagy szerelési helyét a kormánycsuklón. Használjon drótkefét. Használjon univerzális tisztítóspray-t.

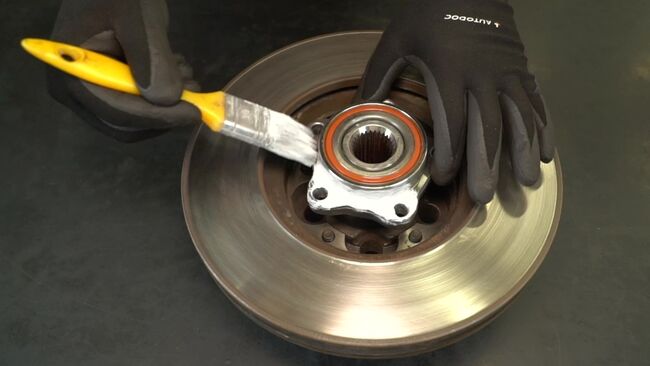

lépés 51

Kezelje a kerékcsapágy rögzítési felületét. Használjon kerámia zsírt.

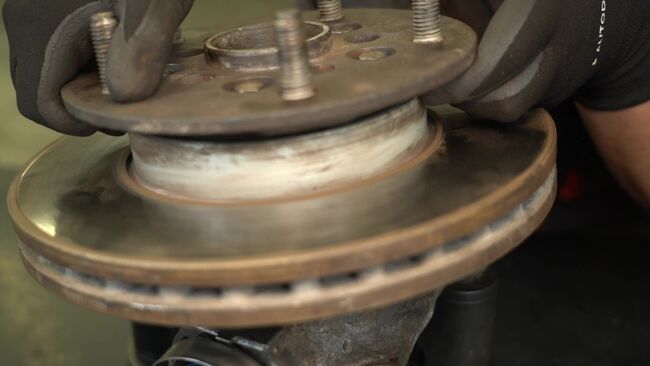

lépés 52

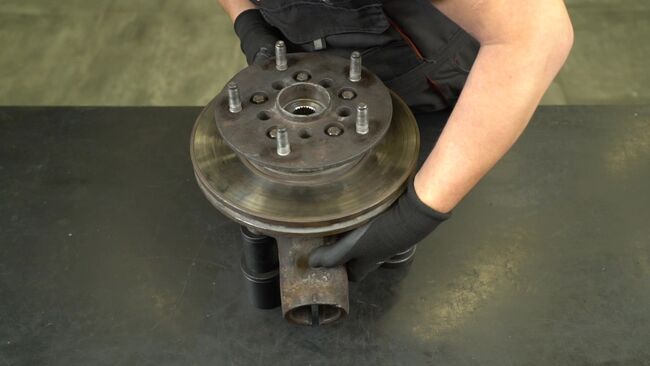

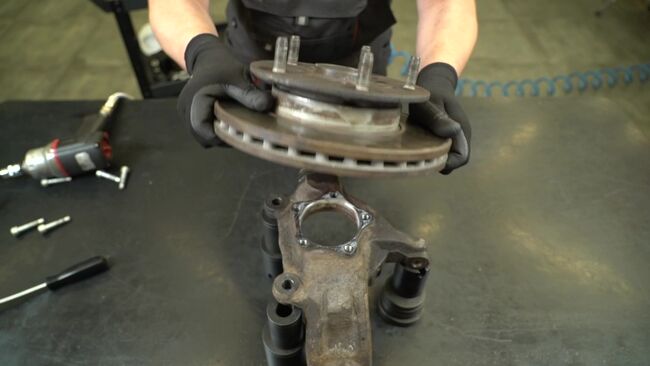

Szerelje be a kerékagyat a féktárcsával együtt.
lépés 53

Helyezze be a rögzítőcsavarokat.
lépés 54

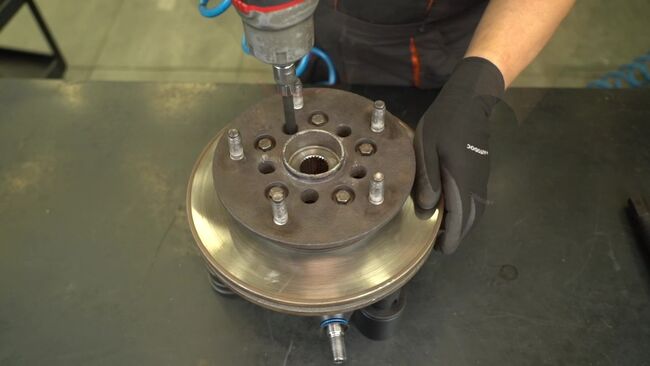

Csavarja be a kerékcsapágy rögzítőelemeit. Használjon Torx T50 bit fejet. Használjon racsnis kulcsot.
lépés 55

Tisztítsa meg a illeszkedő felületeket stabilizátorkaron és a lengéscsillapító rugóstagon. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 56

Tisztítsa meg a kormányösszekötő gömbfej rögzítési helyét. Használjon drótkefét. Használjon univerzális tisztítóspray-t.

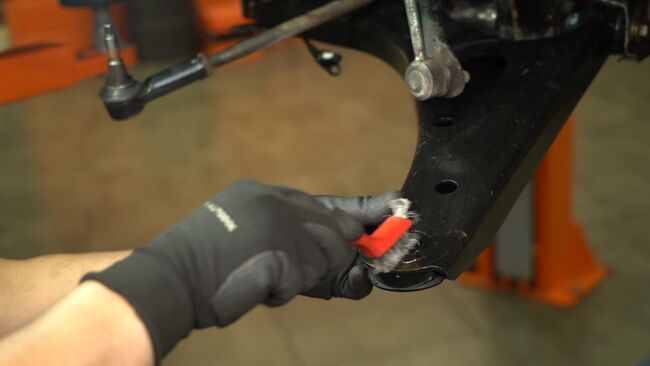

lépés 57

Tisztítsa meg a gömbcsukló szerelési helyét a függesztőkaron. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 58

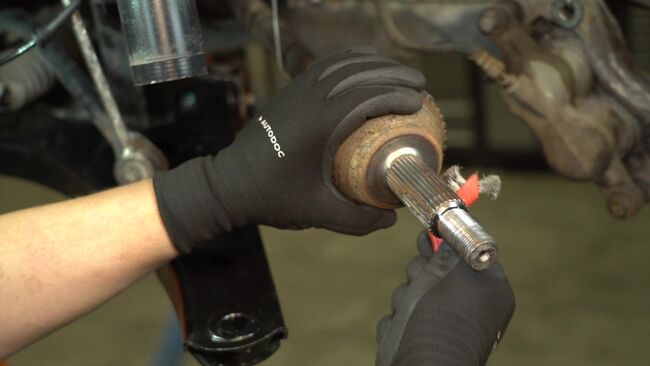

Tisztítsa meg a féltengelycsukló fogazatát. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 59

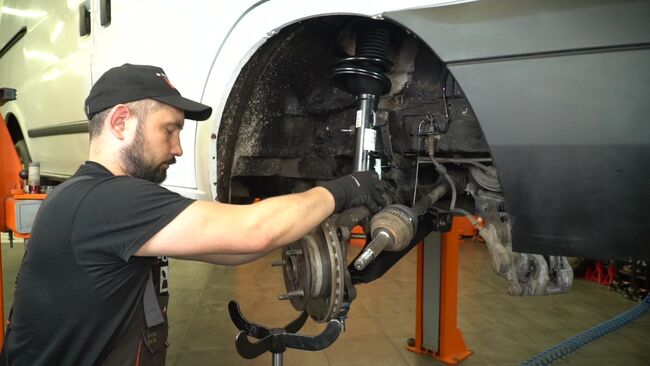

Szerelje be a kerékaggyal összeszerelt kormánycsuklót. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.
lépés 60

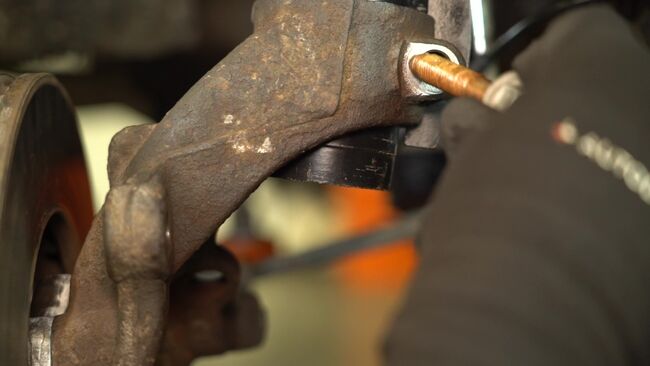

Helyezze be a rögzítőcsavart.
lépés 61

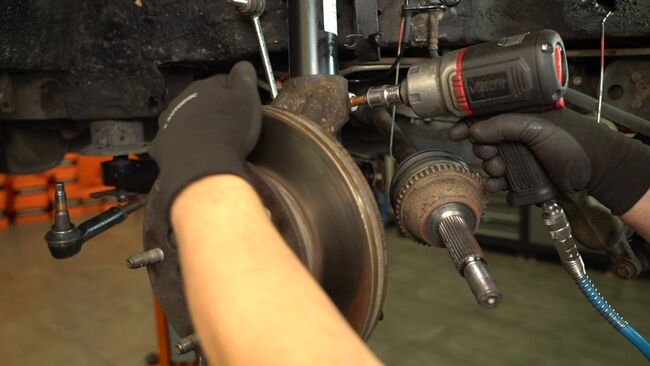

Csavarja be azt a csavart, amely a lengéscsillapító rugóstagot a kormánycsuklóhoz kötik. Használjon 18-as dugókulcs fejet. Használjon racsnis kulcsot.
lépés 62

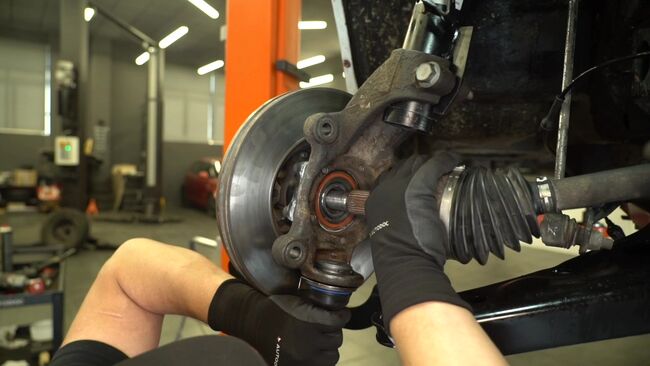

Szerelje be a féltengelyt.

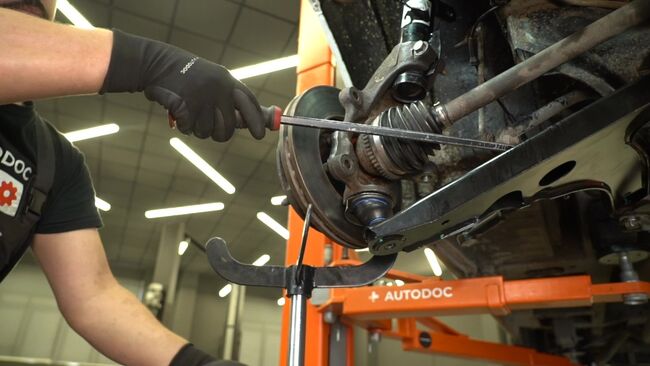

lépés 63

Csatlakoztassa a felfüggesztőkart a gömbcsuklóhoz. Használjon szerelőkart.
lépés 64

Csavarja be a rögzítőelemet, amely a felfüggesztőkart a gömbcsuklóhoz köti. Használjon 24-es dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 150 Nm.
lépés 65

Szerelje be az ABS-érzékelőt.

Csere: trapézgömbfej – FORD TRANSIT Bus. Tippek az AUTODOC szakértőitől:
Az érzékelő beragadásának megakadályozása érdekében a beszerelés előtt kenje be némi zsírral a rögzítőhelyet.
lépés 66

Helyezze be a rögzítőcsavart.
lépés 67

Csavarja be az ABS-érzékelő rögzítőelemét. Használjon 8-as dugókulcs fejet. Használjon racsnis kulcsot.
lépés 68

Csatlakoztassa az ABS érzékelő vezetékét.
lépés 69

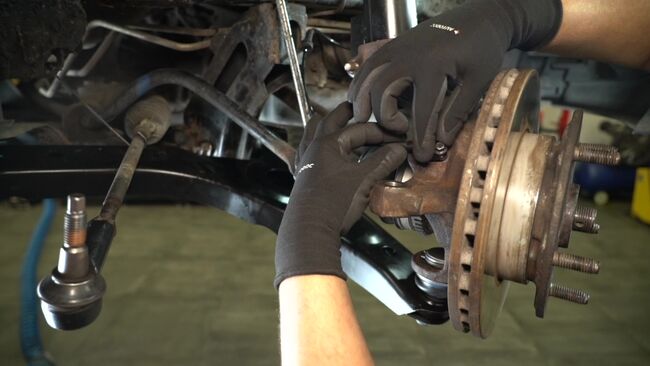

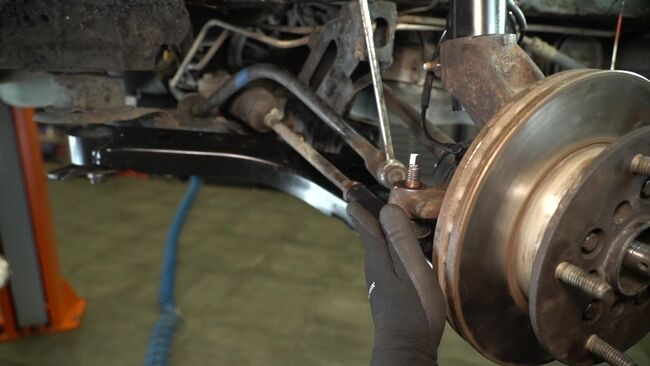

Csatlakoztassa a kormányösszekötő gömbfejet a kormánycsuklóra.

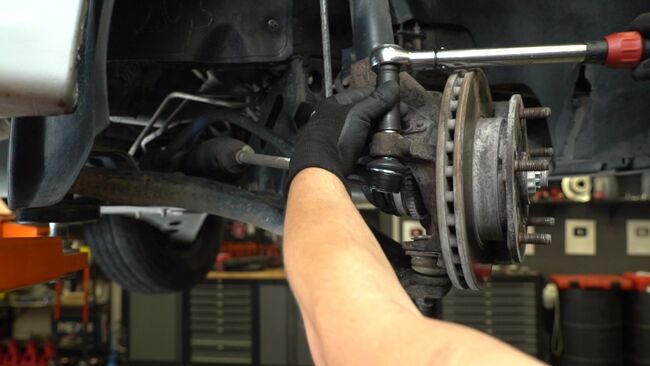

lépés 70

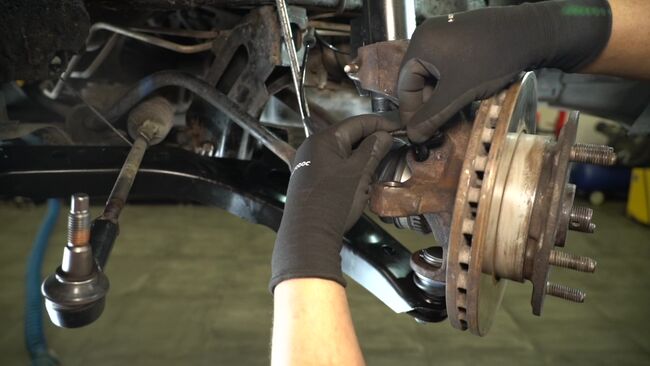

Csavarja be és húzza meg az anyát, ami a kormányösszekötő gömbfejet a kormánycsuklóhoz rögzíti. Használjon 19-es dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 80 Nm.

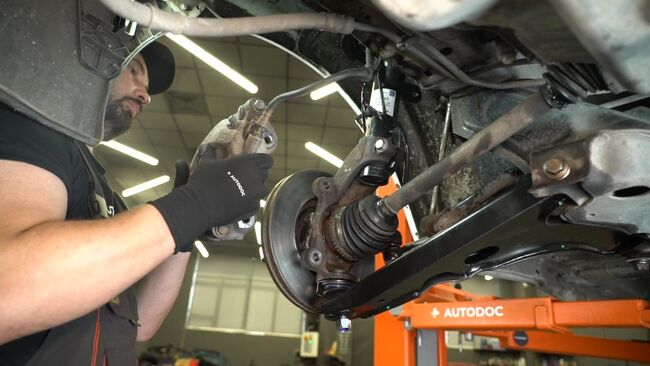

lépés 71

Szerelje be a féknyerget a tartókonzollal együtt.
lépés 72

Helyezze be a rögzítőcsavarokat.
lépés 73

Csavarja be és húzza meg a féknyereg tartókonzoljának rögzítőcsavarjait. Használjon 18-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 175 Nm.
lépés 74

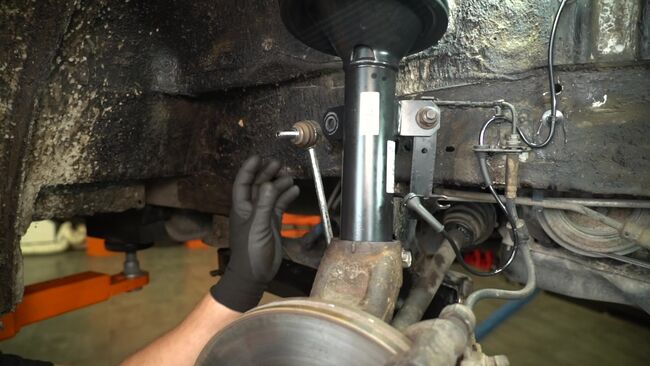

Szerelje be a stabilizátorpálcát és csavarja be az anyacsavart.
lépés 75

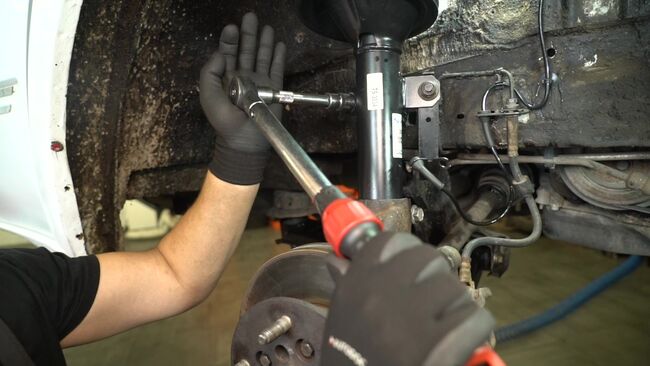

Húzza meg a rögzítőelemet, amely a stabilizátor kart a lengéscsillapító rugóstaghoz köti. Használjon 19-es dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 55 Nm.
lépés 76

Húzza meg az ABS-érzékelő rögzítőelemét. Használjon 8-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 11 Nm.
lépés 77

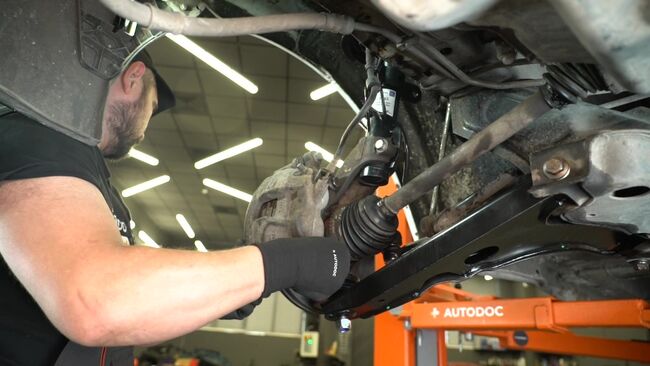

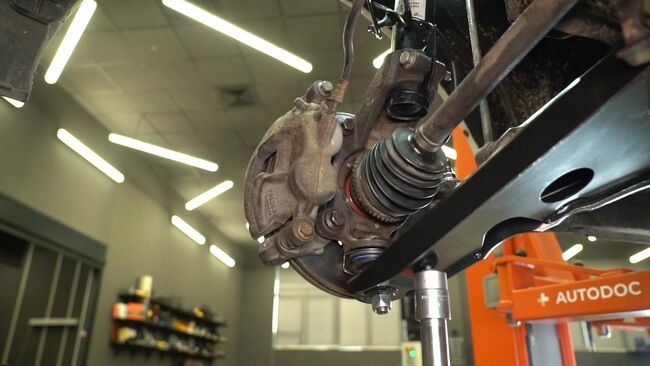

Emelje fel a függesztőkart. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.

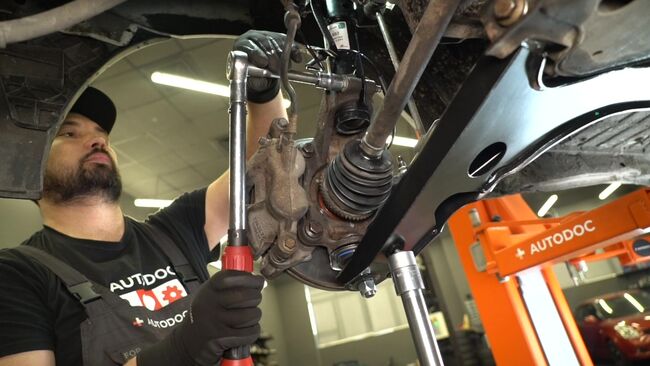

lépés 78

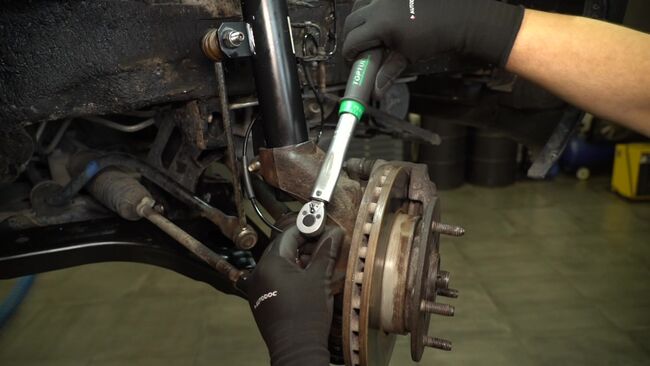

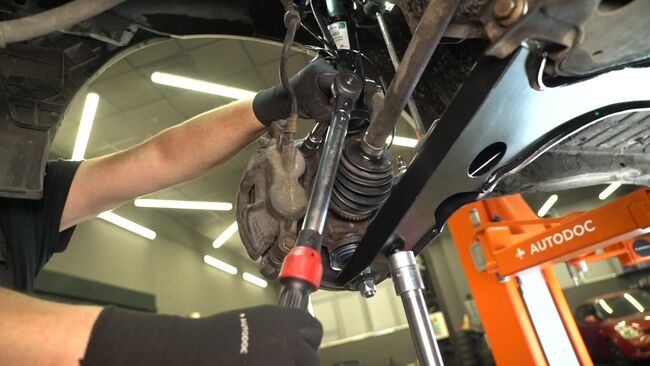

Húzza meg a lengéscsillapító rugóstag alsó rögzítőcsavarját. Használjon 18-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 100 Nm + 180°.

Fontos!
Ügyeljen arra, hogy új rögzítőcsavarokat használjon.
lépés 79

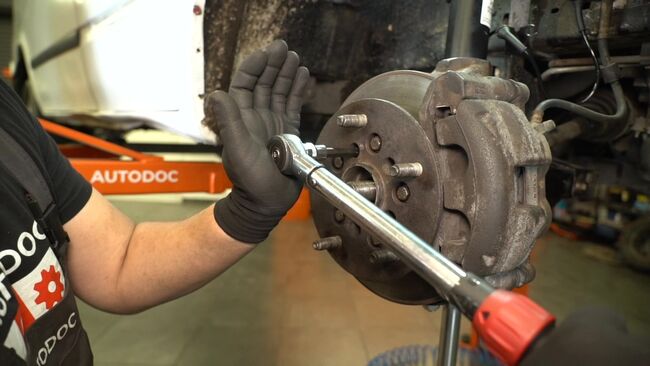

Húzza meg a kerékcsapágy rögzítőelemeit. Használjon Torx T50 bit fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 53 Nm.
lépés 80

Összeszereléskor használjon új tengelyanya-készletet: alátétet, anyát, védőburkolatot és csapszeget.

lépés 81

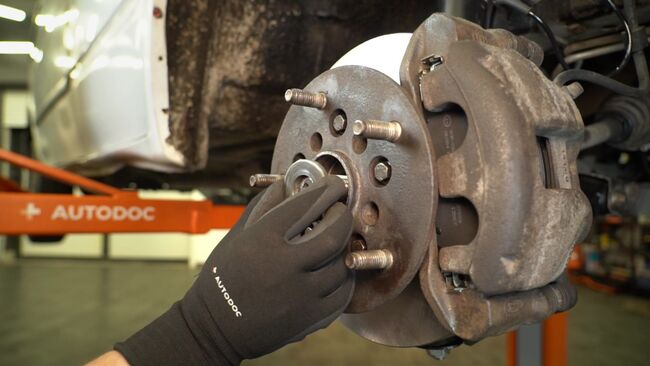

Helyezze be a tengely alátétet.
lépés 82

Csavarja be a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon racsnis kulcsot.

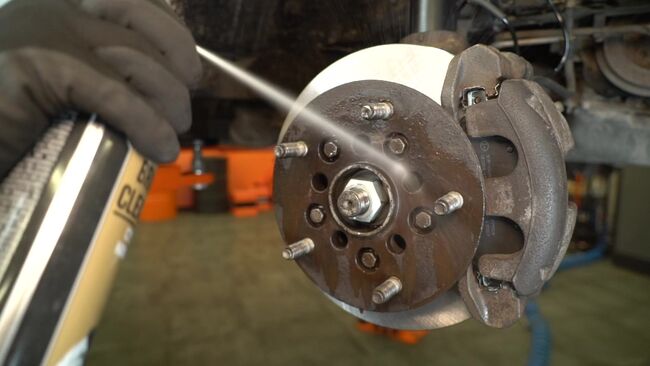

lépés 83

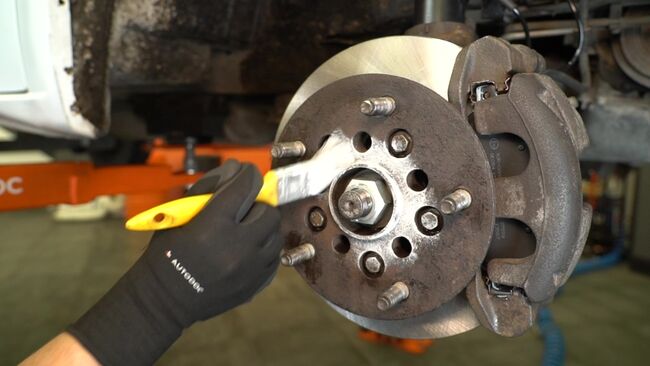

Tisztítsa meg a felni illesztési helyét. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 84

Kezelje a kerékagynak a felnivel érintkező felületét. Használjon kerámia zsírt.

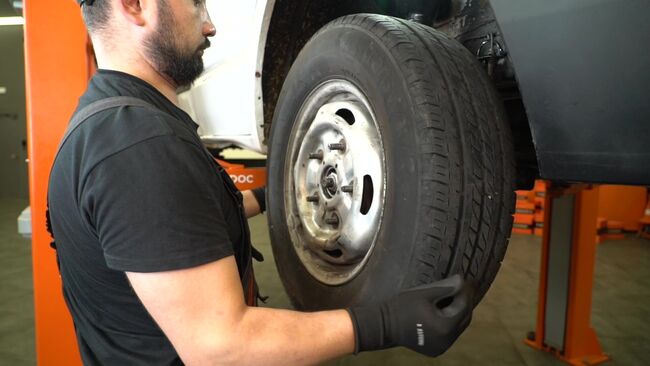

lépés 85

Szerelje fel a kereket.

Csere: trapézgömbfej – FORD TRANSIT Bus. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok meghúzásánál rögzítse a kereket.
lépés 86

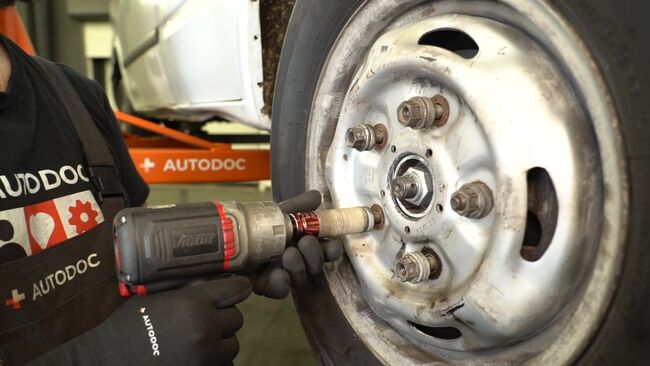

Csavarja be a kerékcsavarokat. Használjon 21-es kerékcsavar dugókulcsot. Használjon racsnis kulcsot.
lépés 87

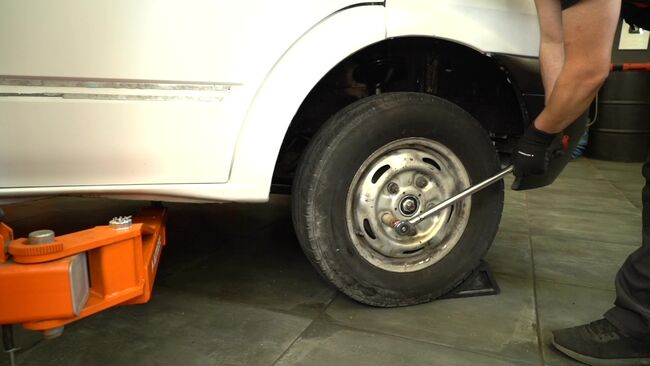

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon 21-es kerékcsavar dugókulcsot. Használjon nyomatékkulcsot. Meghúzási nyomaték: 200 Nm.

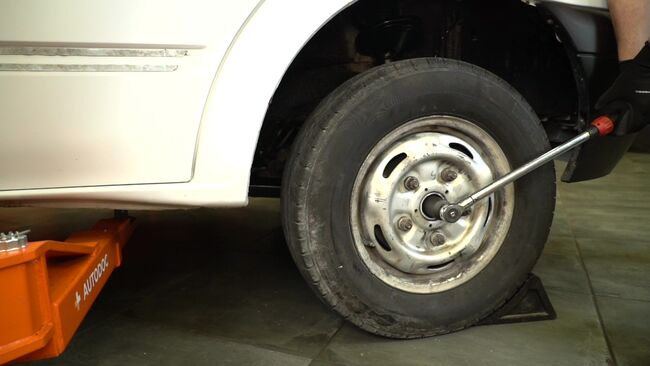

lépés 88

Húzza meg a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 320 Nm.

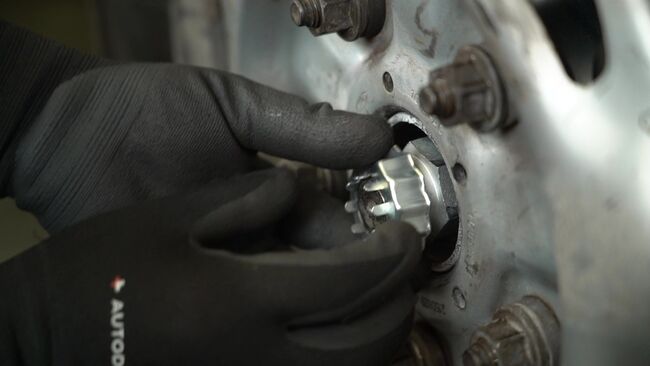

lépés 89

Szerelje fel a védőburkolatot a tengelyanyára.

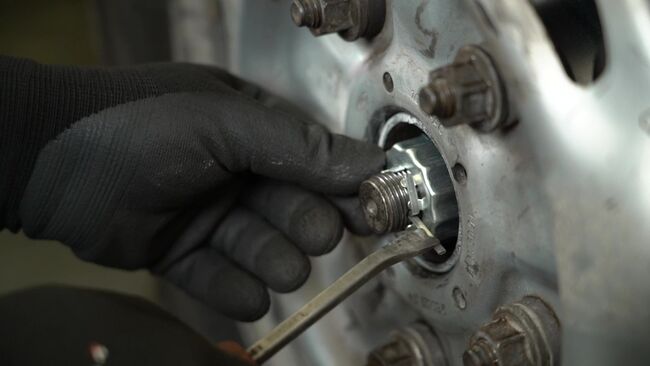

lépés 90

Szerelje be a sasszeget. Használjon szerelőkart.
lépés 91

Távolítsa el az emelőt, az emelőbakokat és a kerékékeket.
