Elülső kerékcsapágy-csere Mercedes W169 gépkocsin – Útmutató

letöltés: 5

Megtekintések: 111

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
MERCEDES-BENZ A-osztály (W169) A 160 (169.031, 169.331), MERCEDES-BENZ A-osztály (W169) E-CELL (169.090), MERCEDES-BENZ A-osztály (W169) A 200 CDI (169.308, 169.008), MERCEDES-BENZ A-osztály (W169) A 170 (169.032, 169.332), MERCEDES-BENZ A-osztály (W169) A 200 (169.033, 169.333), MERCEDES-BENZ A-osztály (W169) A 160 CDI (169.006, 169.306), MERCEDES-BENZ A-osztály (W169) A 180 CDI (169.007, 169.307), MERCEDES-BENZ A-osztály (W169) A 200 CDI (169.008, 169.308), MERCEDES-BENZ A-osztály (W169) A 200 TURBO (169.034, 169.334), MERCEDES-BENZ A-osztály (W169) A 180 (169.032, 169.332) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

MERCEDES-BENZ A W169 első kerékcsapágy csere ÚTMUTATÓ | AUTODOC

Elülső kerékcsapágy-csere Mercedes W169 gépkocsin – Útmutató

Egyéb helyettesítő termékek

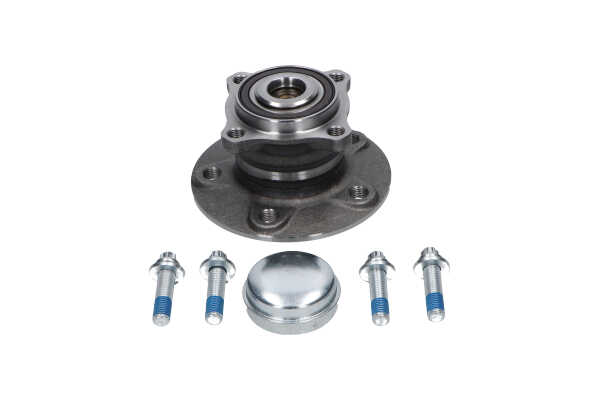

kerékcsapágy készlet

Csere: kerékcsapágy – Mercedes W169. Szükséges szerszámok:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Kombinált kulcs №21

                      10 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      21 számú csavarbehajtó bit

                      22 számú csavarbehajtó bit

                      30 számú csavarbehajtó bit

                      Torx vég T30

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Nyomatékkulcs

                      Gömbcsukló kinyomó

                      Csapágy, persely ki- és beütő készlet

                      Laposvéső

                      Lapos Csavarhúzó

                      Kalapács

                      Seegergyűrű-fogó

                      Feszítővas

                      Kerékék

Szerszámok vásárlása

Csere: kerékcsapágy – Mercedes W169. Tippek az AUTODOC-tól:

Ne használja újra Mercedes W169 autójának csapágy-összeállítását.
A kerékagycsapágy csere folyamata az ugyanazon a tengelyen lévő mindkét kerék esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: kerékcsapágy – Mercedes W169. A lépések ajánlott sorrendje:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.

lépés 4

Csavarja ki a kerékcsavarokat.

Csere: kerékcsapágy – Mercedes W169. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Távolítsa el a kerékagy csapágy védőkupakját. Használjon lapos fémhez való vésőt. Használjon kalapácsot.

Figyelem!
Néhány gépkocsin nincs kerékagy sapka.
lépés 7

Tisztítsa meg a kerékagy rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 8

Csavarja ki a kerékagy tengelyanyát. Használja a következő méretű csavarbehajtó fejet: 30.
lépés 9

Tisztítsa meg a féknyereg konzol rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 10

Csavarja ki a nyereg tartó konzol rögzítőket. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 11

Távolítsa el a féknyerget a konzollal együtt.

Csere: kerékcsapágy – Mercedes W169. A szakemberek ajánlják:
Rögzítse a féknyerget egy dróttal a karosszériához vagy a felfüggesztéshez, hogy elkerülje a nyomásvesztést a fékrendszerben.Bizonyosodjon meg róla, hogy a féknyereg nem lóg a féktömlőn.Ne nyomja le a fékpedált miután kivette a féknyerget. Ennek eredményeként a dugattyú kieshet a fékhengerből, és a fékfolyadék szivárgás, valamint a rendszer nyomásvesztése fordulhat elő.Ellenőrizze a féknyereg konzolt, a féknyereg vezetőcsapokat és a porvédőket. Tisztítsa meg ezeket. Cserélje ki, ha szükséges.
lépés 12

Tisztítsa meg a féktárcsa rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 13

Csavarja ki a féktárcsa rögzítőket. Használja a következő torx kulcsot: T30. Használjon racsnis kulcsot.
lépés 14

Távolítsa el a féktárcsát.
lépés 15

Tisztítsa meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 16

Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű csavarbehajtó fejet: 22. Használjon racsnis kulcsot.
lépés 17

Csatlakoztassa le a kormányösszekötő rudat a kormánycsuklóról. Használjon gömbcsukló kinyomót.
lépés 18

Tisztítsa meg az ABS jeladó rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 19

Csavarja ki az ABS jeladó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 20

Csatlakoztassa le az ABS jeladót.

lépés 21

Tisztítsa meg a gömbcsuklót a tengelycsonkhoz csatlakoztató rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 22

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű kombinált kulcsot: 21.
lépés 23

Csatlakoztassa le az alsó lengőkart a kormánycsuklóról. Használjon feszítővasat. Használjon kalapácsot.
lépés 24

Tisztítsa meg a fékcsövet a lengéscsillapító rugóstaghoz csatlakoztató konzol rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 25

Távolítsa el a tartót a lengéscsillapítóról. Használjon lapos csavarhúzót.
lépés 26

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 27

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 21. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 28

Távolítsa el a rögzítőcsavarokat.

lépés 29

Távolítsa el a kormánycsuklót a kerékaggyal együtt.
lépés 30

Nyomja ki a kúpgörgős csapágyból a kerékagyat. Használjon csapágy,persely ki- és beütő készletet. Használjon kalapácsot.
lépés 31

Távolítsa el a kormánycsuklóból a rögzítőgyűrűt. Használjon seegergyűrű-fogót.
lépés 32

Nyomja ki a kerékagy csapágyat. Használjon csapágy,persely ki- és beütő készletet.
lépés 33

Tisztítsa meg a kerékagycsapágy fészkét. Használjon drótkefét.
lépés 34

Nyomja be az új csapágyat a kormánycsuklóba. Használjon csapágy,persely ki- és beütő készletet. Használjon kalapácsot.

Csere: kerékcsapágy – Mercedes W169. Az AUTODOC szakértői ajánlják:
Ellenőrizze, hogy a kerékagycsapágy megfelelően helyezkedik-e el. Kerülje a helytelen beállítását.Azonnal fejezze be a csapágy felületének nyomását, miután behelyezte a csapágyfészekbe.
lépés 35

Szerelje be a kormánycsuklóba a rögzítőgyűrűt. Használjon seegergyűrű-fogót.
lépés 36

Nyomja be a kerékagyat a kerékcsapágy belső gyűrűjébe. Használjon csapágy,persely ki- és beütő készletet.
lépés 37

Szerelje fel a kormánycsuklót a kerékaggyal együtt.
lépés 38

Szerelje fel a rögzítőcsavarokat.

lépés 39

Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt.

lépés 40

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 21. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 41

Szerelje fel a tartót lengéscsillapítóra.
lépés 42

Csatlakoztassa az ABS jeladót a tengelycsonkhoz. Használjon feszítővasat.

lépés 43

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű kombinált kulcsot: 21. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.+60°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 44

Csatlakoztassa az ABS jeladót.

lépés 45

Csavarja be az ABS jeladó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 46

Csatlakoztassa a kormányösszekötő rudat a kormánycsuklóra.

lépés 47

Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 22. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 48

Húzza meg a kerékagyat. Használja a következő méretű csavarbehajtó fejet: 30. Használjon nyomatékkulcsot. Húzza meg 100 Nm nyomatékkal.+60°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 49

Szerelje fel a kerékagy csapágy védőkupakját. Használjon kalapácsot.
lépés 50

Tisztítsa meg a kerékagyat. Használjon drótkefét.

lépés 51

Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 52

Szerelje be a féktárcsát.
lépés 53

Húzza meg a féktárcsa rögzítőket. Használja a következő torx kulcsot: T30. Használjon nyomatékkulcsot. Húzza meg 9 Nm nyomatékkal.
lépés 54

Tisztítsa meg a féknyereg és konzoljának beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 55

Szerelje fel a féknyerget a konzollal együtt.
lépés 56

Rögzítse a féknyereg konzolt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 115 Nm nyomatékkal.
lépés 57

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 58

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: kerékcsapágy – Mercedes W169. A spray alkalmazását követően várjon néhány percet.
lépés 59

Szerelje fel a kereket.

Csere: kerékcsapágy – Mercedes W169. Tipp:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 60

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 61

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 62

Távolítsa el az emelőt és a kerék ékeket.
