Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.6 TDI, VW Polo Sedan (602, 604, 612, 614) 1.4, VW Polo Sedan (602, 604, 612, 614) 1.2 TSI, VW Polo Sedan (602, 604, 612, 614) 1.5 TDI, VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.6, VW Polo Sedan (602, 604, 612, 614) 1.4 TSi, VW Polo Sedan (602, 604, 612, 614) 1.0 TSI … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

VW POLO 5 Sedan lengéscsillapító rugóstag csere [ÚTMUTATÓ AUTODOC]

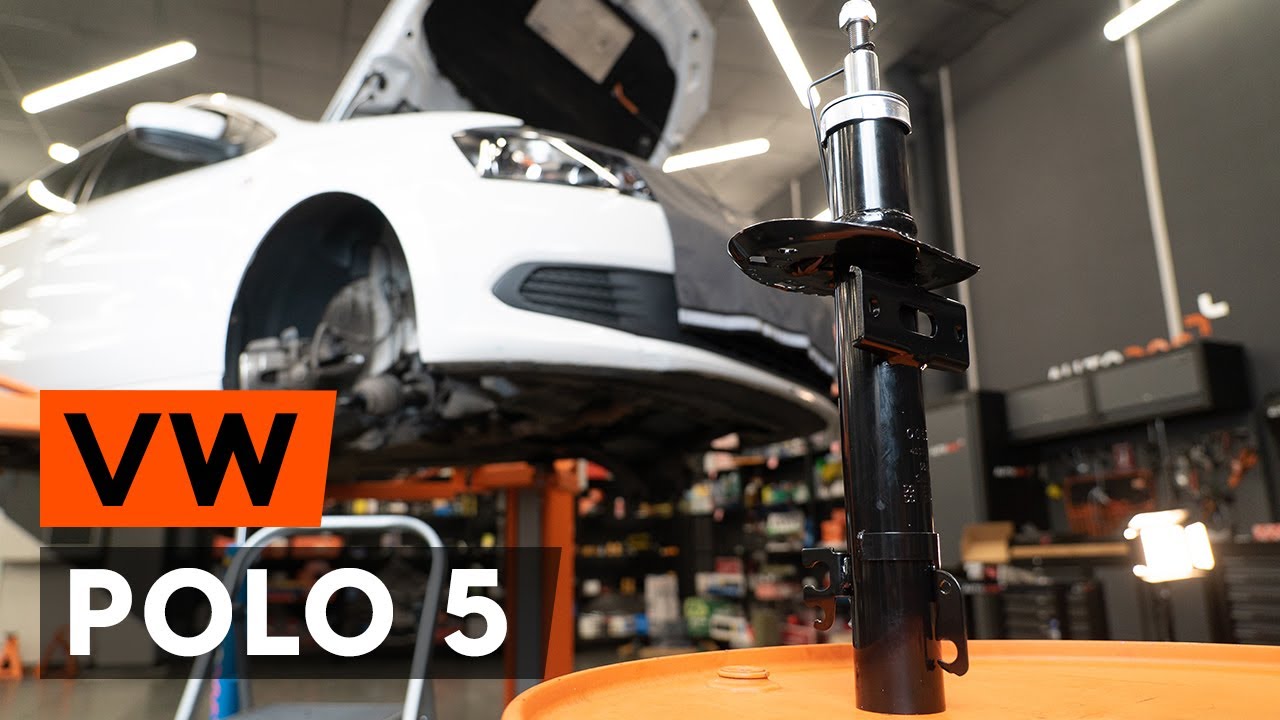

Elülső gólyaláb-csere VW Polo 5 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengéscsillapító Polo Sedan (602, 604, 612, 614)-hez és más VW modellekhez

lengéscsillapító

gólyaláb

        lengéscsillapító VW Polo Sedan (602, 604, 612, 614) 1.6 Benzin (86 LE)

        lengéscsillapító VW Polo Sedan (602, 604, 612, 614) 1.6 Benzin (105 LE)

        lengéscsillapító VW Polo Sedan (602, 604, 612, 614) 1.6 TDI Dízel (105 LE)

        lengéscsillapító VW Polo Sedan (602, 604, 612, 614) 1.4 Benzin (85 LE)

        lengéscsillapító VW Polo Sedan (602, 604, 612, 614) 1.2 TSI Benzin (105 LE)

        lengéscsillapító VW Polo Sedan (602, 604, 612, 614) 1.5 TDI Dízel (110 LE)

        lengéscsillapító VW Polo Sedan (602, 604, 612, 614) 1.6 Benzin (110 LE)

        lengéscsillapító VW Polo Sedan (602, 604, 612, 614) 1.6 Benzin (90 LE)

        lengéscsillapító VW Polo Sedan (602, 604, 612, 614) 1.4 TSi Benzin (125 LE)

Csere: gólyaláb – VW Polo 5. A szükséges szerszámokat tartalmazó lista:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Kombinált kulcs №21

                        imbuszkulcs bit H6-as

                        14 XZN bit

                        16 számú csavarbehajtó bit

                        18 számú csavarbehajtó bit

                        21 számú csavarbehajtó bit

                        36 számú csavarbehajtó bit

                        Kerék dugókulcs készlet №17

                        Racsnis kulcs

                        Nyomatékkulcs

                        Menetfúró hajtóvas

                        Lengéscsillapító persely

                        Feszítővas

                        Hidraulikus rugó kompresszor

                        Hidraulikus váltó emelő

                        Sárvédő takaró

                        Kerékék

Szerszámok vásárlása

Csere: gólyaláb – VW Polo 5. A szakemberek ajánlják:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: gólyaláb – VW Polo 5. Alkalmazza a következő eljárást:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Távolítsa el a szellőzőrács tömítését.
lépés 4

Emelje fel és vegye ki a szellőzőrácsot.
lépés 5

Távolítsa el a lengéscsillapító rugóstag támasz fedelét.
lépés 6

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű kombinált kulcsot: 21. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 8

Rögzítse kerék ékekkel a kerekeket.
lépés 9

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 10

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 11

Csavarja ki a kerékcsavarokat.

Csere: gólyaláb – VW Polo 5. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 12

Vegye le a kereket.
lépés 13

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 14

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 15

Távolítsa el a stabilizátor rudat.
lépés 16

Húzza ki a vezetékeket és a féktömlőt a lengéscsillapító konzolból. Használjon feszítővasat.
lépés 17

Lazítsa meg a hajtótengelyen lévő anyát. Használja a következő méretű csavarbehajtó fejet: 36. Használjon menetfúró hajtóvasat.
lépés 18

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 19

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használjon 14-os XZN bit hegyet. Használja a következő méretű csavarbehajtó fejet: 18. Használjon menetfúró hajtóvasat. Használjon racsnis kulcsot.
lépés 20

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.

Az AUTODOC javasolja:
Csere: gólyaláb – VW Polo 5. A spray alkalmazását követően várjon néhány percet.Viseljen védőszemüveget.
lépés 21

Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 22

Csatlakoztassa le a gömbcsuklót a lengőkarról.
lépés 23

Csavarja ki a kardántengelyt a kerékagyhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 36.
lépés 24

Távolítsa el a kardántengelyt.
lépés 25

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 26

Távolítsa el a rögzítőcsavart.
lépés 27

Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot. Használjon racsnis kulcsot.
lépés 28

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 29

Csavarozza ki a lengéscsillapító felső rögzítését.

Csere: gólyaláb – VW Polo 5. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarásánál tartsa a lengéscsillapító rugóstagot.
lépés 30

Távolítsa el a rugóstagot.
lépés 31

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – VW Polo 5. Tippek az AUTODOC-tól:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 32

Nyomja össze a rugót.
lépés 33

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 34

Távolítsa el a rugóstag dugattyúrúd anyát. Használjon H6-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 35

Távolítsa el a felső rugóstag konzolt.
lépés 36

Engedje ki a tekercsrugót.
lépés 37

Távolítsa el a rugót.
lépés 38

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.

Az AUTODOC javasolja:
Csere: gólyaláb – VW Polo 5. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 39

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Csere: gólyaláb – VW Polo 5. Tippek az AUTODOC szakértőitől:
Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 40

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 41

Szerelje fel a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 42

Szerelje be a rugót a lengéscsillapítóba.
lépés 43

Nyomja össze a rugót.
lépés 44

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 45

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használjon H6-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.

Csere: gólyaláb – VW Polo 5. Tipp:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 46

Engedje fel a rugót.
lépés 47

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 48

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 49

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 50

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Csere: gólyaláb – VW Polo 5. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a rögzítőcsavarok becsavarásánál tartsa a lengéscsillapító rugóstagot.
lépés 51

Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 52

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 53

Szerelje be a rögzítőcsavart.
lépés 54

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 55

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
VW Polo 5 – Ne engedje le hirtelen a hidraulikus emelőt, hogy ne elkerülje az autó alkatrészeinek és mechanizmusainak károsodását.
lépés 56

Helyezze be a kardántengelyt a kerékagyba.
lépés 57

Csatlakoztassa a gömbcsuklót a lengőkarra.
lépés 58

Csavarja be a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 59

Csavarozza be a kardántengely anyát. Használja a következő méretű csavarbehajtó fejet: 36. Használjon racsnis kulcsot.
lépés 60

Rögzítse a féktömlőt a rugóstagon. Csatlakoztassa az ABS jeladó kábel rögzítőjét a lengéscsillapító rugóhoz. Használjon feszítővasat.
lépés 61

Szerelje fel az keresztstabilizátor rudat.
lépés 62

Húzza meg a stabilizátor kar rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 63

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon 14-os XZN bit hegyet. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 64

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 65

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 40 Nm nyomatékkal.
lépés 66

Húzza meg a hajtótengely anyát. Használja a következő méretű csavarbehajtó fejet: 36. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.+45°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 67

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 68

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 69

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Csere: gólyaláb – VW Polo 5. A szakemberek ajánlják:
A spray alkalmazását követően várjon néhány percet.
lépés 70

Szerelje fel a kereket.

Az AUTODOC javasolja:
Fontos! Tartsa a kereket, amikor a rögzítőcsavarokat csavarja be. VW Polo 5
lépés 71

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 72

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 73

Távolítsa el az emelőt és a kerék ékeket.
lépés 74

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű kombinált kulcsot: 21. Használja a következő méretű csavarbehajtó fejet: 21. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 75

Szerelje fel a lengéscsillapító rugóstag támaszt fedelét.
lépés 76

Szerelje fel és rögzítse a szellőzőrácsot.
lépés 77

Szerelje fel a szellőzőrács tömítését.
lépés 78

Vegye le a sárvédő takarót.
lépés 79

Zárja le a motorháztetőt.
