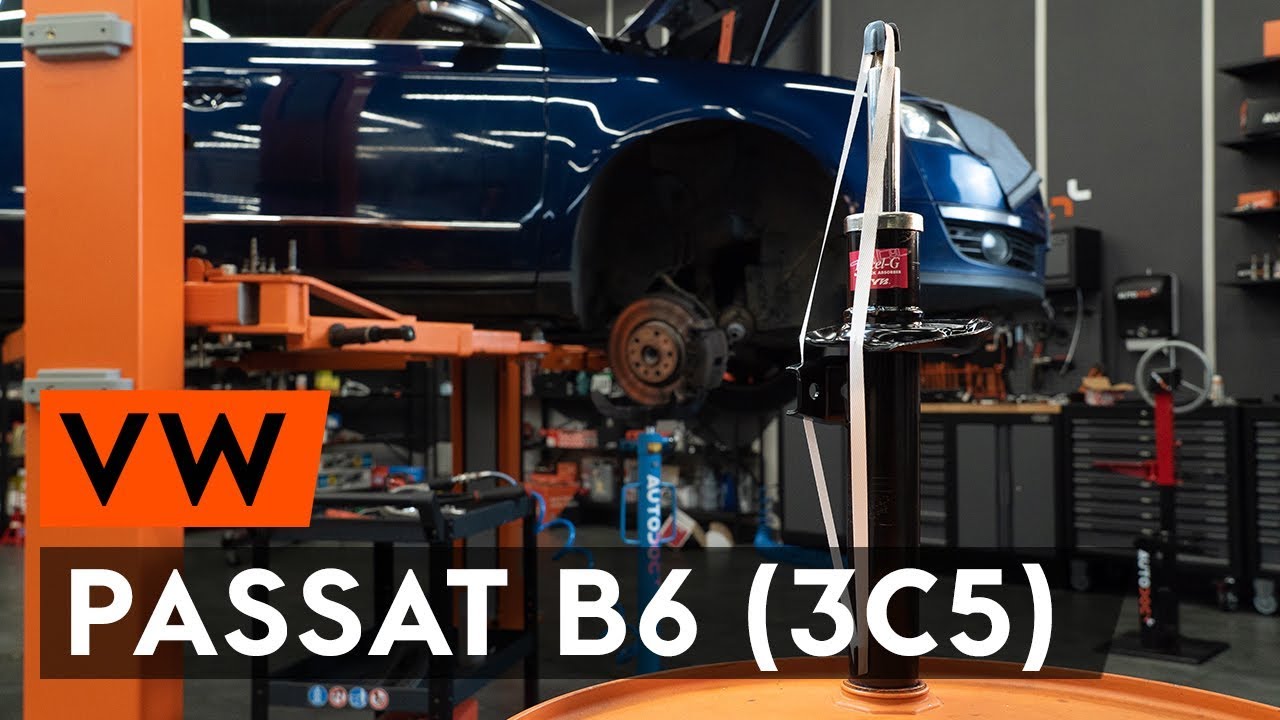

Elülső gólyaláb-csere VW Passat 3C B6 Variant gépkocsin – Útmutató

letöltés: 2

Megtekintések: 33

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.6 FSI, VW Passat Variant (3C5) 2.0 FSI, VW Passat Variant (3C5) 1.9 TDI, VW Passat Variant (3C5) 2.0 TDI 16V, VW Passat Variant (3C5) 1.6, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 TFSI, VW Passat Variant (3C5) 3.2 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 16V 4motion, VW Passat Variant (3C5) 2.0 FSI 4motion, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.4 TSI, VW Passat Variant (3C5) 1.8 TSI, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 1.4 TSI EcoFuel, VW Passat Variant (3C5) 2.0 TDI, VW Passat Variant (3C5) 2.0 BlueTDI, VW Passat Variant (3C5) 1.6 TDI, VW Passat Variant (3C5) 2.0 TDI 4motion, VW Passat Variant (3C5) 1.8 TSI … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

VW PASSAT B6 (3C5) lengéscsillapító rugóstag csere [ÚTMUTATÓ AUTODOC]

Elülső gólyaláb-csere VW Passat 3C B6 Variant gépkocsin – Útmutató

Egyéb helyettesítő termékek

lengéscsillapító

Csere: gólyaláb – Passat B6 3C Variant. A szerszámok, amelyekre szüksége lesz:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Imbuszkulcs bit h6-as

                      14 XZN bit

                      12 pontos dugókulcs 24

                      13 számú csavarbehajtó bit

                      16 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      19 számú csavarbehajtó bit

                      21 számú csavarbehajtó bit

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Nyomatékkulcs

                      Lengéscsillapító persely

                      Pontozó

                      Menetfúró hajtóvas

                      Patent kiszedő szerszám

                      Feszítővas

                      Hidraulikus rugó kompresszor

                      Hidraulikus váltó emelő

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: gólyaláb – VW Passat 3C5. Tippek az AUTODOC szakértőitől:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: gólyaláb – Passat Variant B6. Alkalmazza a következő eljárást:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Csatlakoztassa le a szélvédőmosó fúvóka tömlőjét. Használjon patent kiszedő szerszámot.
lépés 4

Távolítsa el a szélvédő alatti szellőző rács kapcsokat.
lépés 5

Emelje fel az ablaktörlő műanyag szellőzőrácsát.
lépés 6

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 8

Rögzítse kerék ékekkel a kerekeket.
lépés 9

Lazítsa meg a kerékagy csavart. Használjon 12 pontos dugókulcsot: 24. Használjon menetfúró hajtóvasat.
lépés 10

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 11

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 12

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Fontos! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. VW Passat B6 3C Variant
lépés 13

Vegye le a kereket.
lépés 14

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 15

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 16

Távolítsa el a stabilizátor rudat.
lépés 17

Húzza ki a vezetékeket és a féktömlőt a lengéscsillapító konzolból. Használjon feszítővasat.
lépés 18

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 19

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon 14-os XZN bit hegyet. Használjon menetfúró hajtóvasat. Használjon racsnis kulcsot.
lépés 20

Távolítsa el a rögzítőcsavart. Használjon 12 pontos dugókulcsot: 24.
lépés 21

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 22

Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 23

Csatlakoztassa le a gömbcsuklót a lengőkarról. Használjon feszítővasat.
lépés 24

Távolítsa el a kardántengelyt. Használjon pontozót.

Csere: gólyaláb – Passat 3C5. Tipp:
Győződjön meg arról, hogy a hajtótengely nem tehermentes (ha a gépkocsi emelőn van).
lépés 25

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 26

Távolítsa el a rögzítőcsavart.
lépés 27

Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot. Használjon racsnis kulcsot.
lépés 28

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 29

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 30

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. VW Passat Variant B6
lépés 31

Távolítsa el a rugóstagot.

lépés 32

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – Passat B6 3C Variant. Tippek az AUTODOC-tól:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 33

Nyomja össze a rugót.
lépés 34

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 35

Távolítsa el a rugóstag dugattyúrúd anyát. Használjon H6-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 36

Távolítsa el a felső rugóstag konzolt.
lépés 37

Engedje ki a tekercsrugót.
lépés 38

Távolítsa el a rugót.
lépés 39

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.

Az AUTODOC javasolja:
Csere: gólyaláb – VW Passat 3C5. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 40

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Csere: gólyaláb – VW Passat 3C5. Az AUTODOC ajánlja:
Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 41

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 42

Szerelje fel a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 43

Szerelje be a rugót a lengéscsillapítóba.
lépés 44

Nyomja össze a rugót.

lépés 45

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 46

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 19. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.

Csere: gólyaláb – VW Passat 3C B6 Variant. Az AUTODOC szakértői ajánlják:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 47

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 48

Engedje fel a rugót.
lépés 49

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 50

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 51

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Csere: gólyaláb – Passat B6 3C Variant. Tippek az AUTODOC-tól:
A sérülések elkerülése érdekében a rögzítőcsavarok becsavarásánál tartsa a lengéscsillapító rugóstagot.
lépés 52

Tisztítsa meg a lengéscsillapító rugóstag beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 53

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 54

Szerelje be a rögzítőcsavart.
lépés 55

Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon 14-os XZN bit hegyet. Használjon racsnis kulcsot.
lépés 56

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 57

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Csere: gólyaláb – Passat Variant B6. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 58

Helyezze be a kardántengelyt a kerékagyba.
lépés 59

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 60

Csatlakoztassa a gömbcsuklót a lengőkarra.
lépés 61

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 62

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használjon 14-os XZN bit hegyet. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot. Használjon nyomatékkulcsot. Húzza meg 70 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 63

Csatlakoztassa az ABS jeladó kábel rögzítőjét a lengéscsillapító rugóhoz. Rögzítse a féktömlőt a rugóstagon. Használjon feszítővasat.
lépés 64

Szerelje fel az keresztstabilizátor rudat.
lépés 65

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 65 Nm nyomatékkal.
lépés 66

Szerelje fel és húzza meg a kardántengely csavart. Használjon 12 pontos dugókulcsot: 24. Használjon racsnis kulcsot.
lépés 67

Tisztítsa meg a karon lévő összes csuklót. Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 68

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 69

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Csere: gólyaláb – VW Passat 3C5. Tippek az AUTODOC szakértőitől:
A spray alkalmazását követően várjon néhány percet.
lépés 70

Szerelje fel a kereket.

Csere: gólyaláb – Passat Variant B6. Tipp:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 71

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 72

Engedje le az autót.
lépés 73

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 15 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 74

Tegyen kenőanyagot a lengéscsillapító rugóstag támaszra. Rézzsírt használjon.

lépés 75

Szerelje fel és rögzítse a szellőzőrácsot.
lépés 76

Szerelje fel az ablaktörlő műanyag szellőzőrácsának rögzítőjét.
lépés 77

Csatlakoztassa a szélvédőmosó fúvóka tömlőjét.
lépés 78

Keresztben húzza meg a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 79

Húzza meg a kardántengelyt a kerékagyhoz csatlakoztató csavart. Használjon 12 pontos dugókulcsot: 24. Használjon nyomatékkulcsot. Húzza meg 200 Nm nyomatékkal.+180°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 80

Vegye le a sárvédő takarót.
lépés 81

Zárja le a motorháztetőt.
lépés 82

Távolítsa el az emelőt és a kerék ékeket.
