Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 2.0 TDI 16V, VW Golf V Hatchback (1K1) 2.0 FSI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.6 FSI, VW Golf V Hatchback (1K1) 1.4 FSI, VW Golf V Hatchback (1K1) 2.0 SDI, VW Golf V Hatchback (1K1) 1.9 TDI, VW Golf V Hatchback (1K1) 1.9 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 TDI 16V 4motion, VW Golf V Hatchback (1K1) 2.0 FSI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 1.4 16V, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0 TDI, VW Golf V Hatchback (1K1) 2.0 TDI 4motion, VW Golf V Hatchback (1K1) 2.0 GTI, VW Golf V Hatchback (1K1) 1.4 TSI, VW Golf V Hatchback (1K1) 2.0, VW Golf V Hatchback (1K1) 1.6 MultiFuel … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

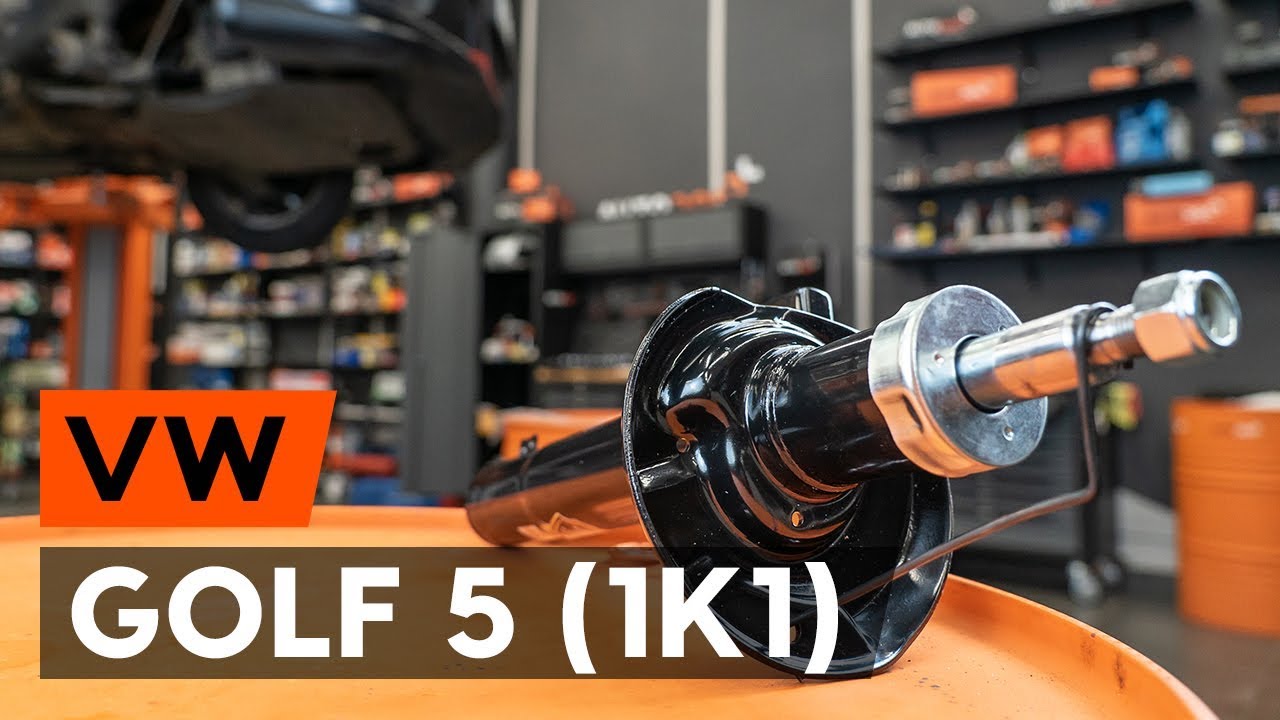

VW GOLF 5 (1K1) első lengéscsillapító rugóstag csere [ÚTMUTATÓ AUTODOC]

Elülső gólyaláb-csere VW Golf 5 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengéscsillapító Golf V Hatchback (1K1)-hez és más VW modellekhez

lengéscsillapító

gólyaláb

        lengéscsillapító VW Golf V Hatchback (1K1) 1.4 16V Benzin (75 LE)

        lengéscsillapító VW Golf V Hatchback (1K1) 2.0 TDI 16V Dízel (140 LE)

        lengéscsillapító VW Golf V Hatchback (1K1) 2.0 FSI Benzin (150 LE)

        lengéscsillapító VW Golf V Hatchback (1K1) 1.9 TDI Dízel (105 LE)

        lengéscsillapító VW Golf V Hatchback (1K1) 1.6 FSI Benzin (115 LE)

        lengéscsillapító VW Golf V Hatchback (1K1) 1.4 FSI Benzin (90 LE)

        lengéscsillapító VW Golf V Hatchback (1K1) 2.0 SDI Dízel (75 LE)

        lengéscsillapító VW Golf V Hatchback (1K1) 1.9 TDI Dízel (90 LE)

        lengéscsillapító VW Golf V Hatchback (1K1) 1.9 TDI 4motion Dízel (105 LE)

Csere: gólyaláb – VW Golf 5. A szükséges szerszámokat tartalmazó lista:

                        Drótkefe

                        WD-40 spray

                        Réz zsír

                        Féktisztító

                        Kombinált kulcs №17

                        13 számú csavarbehajtó bit

                        16 számú csavarbehajtó bit

                        18 számú csavarbehajtó bit

                        21 számú csavarbehajtó bit

                        27 számú csavarbehajtó bit

                        imbuszkulcs bit H6-as

                        12 XZN bit

                        Kerék dugókulcs készlet №17

                        Lengéscsillapító persely

                        Racsnis kulcs

                        Nyomatékkulcs

                        Menetfúró hajtóvas

                        Feszítővas

                        Hidraulikus rugó kompresszor

                        Hidraulikus váltó emelő

                        Sárvédő takaró

                        Kerékék

Szerszámok vásárlása

Csere: gólyaláb – VW Golf 5. Az AUTODOC ajánlja:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: gólyaláb – VW Golf 5. Alkalmazza a következő eljárást:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Távolítsa el a szellőzőrács tömítését.
lépés 4

Emelje fel és vegye ki a szellőzőrácsot.
lépés 5

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon WD-40 spray-t.
lépés 6

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 7

Rögzítse kerék ékekkel a kerekeket.
lépés 8

Lazítsa meg a kerékagy csavarját. Használja a következő méretű csavarbehajtó fejet: 27. Használjon menetfúró hajtóvasat.
lépés 9

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 10

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 11

Csavarja ki a kerékcsavarokat.

Csere: gólyaláb – VW Golf 5. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 12

Vegye le a kereket.
lépés 13

Húzza ki a vezetékeket és a féktömlőt a lengéscsillapító konzolból. Használjon feszítővasat.
lépés 14

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 15

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 16

Csavarja ki az anyát, és vegye ki a stabilizátor rudat a rugóstagból. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 17

Távolítsa el a stabilizátor rudat.
lépés 18

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon 12-os XZN bit hegyet. Használjon racsnis kulcsot. Használjon menetfúró hajtóvasat.
lépés 19

Távolítsa el a rögzítőcsavart.
lépés 20

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.

Az AUTODOC javasolja:
Csere: gólyaláb – VW Golf 5. A spray alkalmazását követően várjon néhány percet.Viseljen védőszemüveget.
lépés 21

Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon menetfúró hajtóvasat.
lépés 22

Csatlakoztassa le a gömbcsuklót a lengőkarról.
lépés 23

Csavarja ki a kardántengelyt a kerékagyhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 27.
lépés 24

Távolítsa el a rögzítőcsavart.
lépés 25

Távolítsa el a kardántengelyt.
lépés 26

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 27

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 28

Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot. Használjon racsnis kulcsot.
lépés 29

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 30

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. VW Golf 5
lépés 31

Távolítsa el a rugóstagot.
lépés 32

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – VW Golf 5. Tippek az AUTODOC-tól:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 33

Nyomja össze a rugót.
lépés 34

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 35

Távolítsa el a rugóstag dugattyúrúd anyát. Használjon H6-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 36

Távolítsa el a felső rugóstag konzolt.
lépés 37

Engedje ki a tekercsrugót.
lépés 38

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.

Az AUTODOC javasolja:
Csere: gólyaláb – VW Golf 5. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 39

Távolítsa el a rugót.
lépés 40

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Csere: gólyaláb – VW Golf 5. Tippek az AUTODOC-tól:
Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 41

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 42

Szerelje be a rugót a lengéscsillapítóba.
lépés 43

Szerelje fel a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 44

Nyomja össze a rugót.
lépés 45

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 46

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használjon H6-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.

Csere: gólyaláb – VW Golf 5. A szakemberek ajánlják:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 47

Engedje fel a rugót.
lépés 48

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 49

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 50

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg becsavarja a rögzítőcsavarokat. VW Golf 5
lépés 51

Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 52

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 53

Szerelje be a rögzítőcsavart.
lépés 54

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon 12-os XZN bit hegyet. Használjon racsnis kulcsot.

lépés 55

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Csere: gólyaláb – VW Golf 5. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 56

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 57

Helyezze be a kardántengelyt a kerékagyba.
lépés 58

Csatlakoztassa a gömbcsuklót a lengőkarra.
lépés 59

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 60

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 70 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 61

Szerelje fel az keresztstabilizátor rudat.
lépés 62

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használja a következő méretű kombinált kulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 63

Rögzítse a féktömlőt a rugóstagon. Csatlakoztassa az ABS jeladó kábel rögzítőjét a lengéscsillapító rugóhoz.
lépés 64

Szerelje fel és húzza meg a kardántengely csavart. Használja a következő méretű csavarbehajtó fejet: 27.
lépés 65

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 66

Tisztítsa meg a féktárcsa felületét. Használjon drótkefét.
lépés 67

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.

lépés 68

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Csere: gólyaláb – VW Golf 5. Tippek az AUTODOC szakértőitől:
A spray alkalmazását követően várjon néhány percet.
lépés 69

Szerelje fel a kereket.

Csere: gólyaláb – VW Golf 5. A szakemberek ajánlják:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 70

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 71

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 15 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 72

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 73

Szerelje fel és rögzítse a szellőzőrácsot.
lépés 74

Szerelje fel a szellőzőrács tömítését.
lépés 75

Engedje le az autót.
lépés 76

Húzza meg a kardántengelyt a kerékagyhoz csatlakoztató csavart. Használja a következő méretű csavarbehajtó fejet: 27. Használjon nyomatékkulcsot. Húzza meg 200 Nm nyomatékkal.+180°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 77

Keresztben húzza meg a kerékcsavarokat. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 78

Távolítsa el az emelőt és a kerék ékeket.
lépés 79

Vegye le a sárvédő takarót.
lépés 80

Zárja le a motorháztetőt.
