Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_), TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

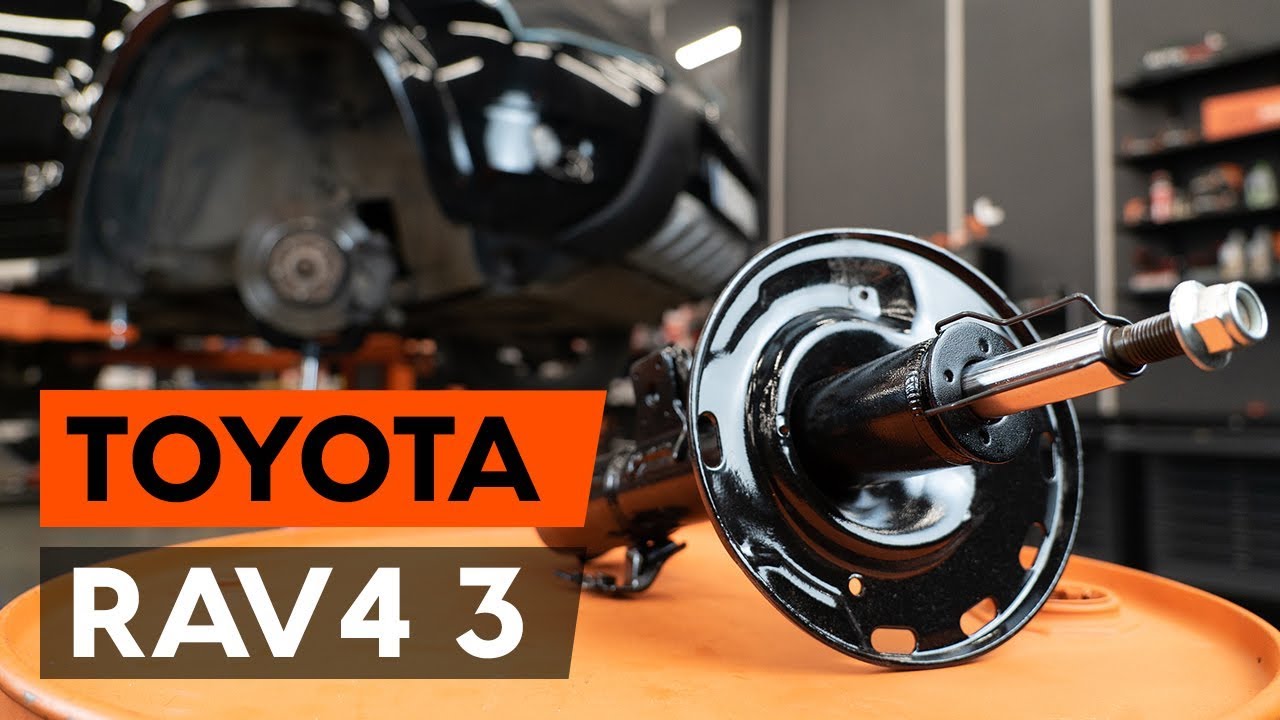

TOYOTA RAV 4 3 (XA30) első lengéscsillapító rugóstag csere [ÚTMUTATÓ AUTODOC]

Elülső gólyaláb-csere Toyota RAV4 III gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengéscsillapító RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_)-hez és más TOYOTA modellekhez

lengéscsillapító

gólyaláb

        lengéscsillapító TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.4 4WD (ACA31, ACA33) Benzin (170 LE)

        lengéscsillapító TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.0 4WD (ACA30_) Benzin (152 LE)

        lengéscsillapító TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Dízel (136 LE)

        lengéscsillapító TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Dízel (177 LE)

        lengéscsillapító TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33) Benzin (273 LE)

        lengéscsillapító TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D 4WD (ALA30_) Dízel (150 LE)

        lengéscsillapító TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 2.2 D (ALA35_) Dízel (150 LE)

        lengéscsillapító TOYOTA RAV 4 III (ACA3_, ACE_, ALA3_, GSA3_, ZSA3_) 3.5 4WD (GSA33) Benzin (269 LE)

Csere: gólyaláb – Toyota RAV4 III. A szükséges szerszámokat tartalmazó lista:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Kombinált kulcs №22

                        14 számú csavarbehajtó bit

                        17 számú csavarbehajtó bit

                        19 számú csavarbehajtó bit

                        22 számú csavarbehajtó bit

                        Kerék dugókulcs készlet №21

                        Racsnis kulcs

                        Nyomatékkulcs

                        Menetfúró hajtóvas

                        Univerzális vezérműkerék, ékszíjtárcsa kulcs

                        Hidraulikus rugó kompresszor

                        Hidraulikus váltó emelő

                        Sárvédő takaró

                        Kerékék

Szerszámok vásárlása

Csere: gólyaláb – Toyota RAV4 III. Az AUTODOC ajánlja:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: gólyaláb – Toyota RAV4 III. Végezze el az alábbi lépéseket:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 4

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 14. Használjon racsnis kulcsot.
lépés 5

Rögzítse kerék ékekkel a kerekeket.
lépés 6

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 7

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 8

Csavarja ki a kerékcsavarokat.

Csere: gólyaláb – Toyota RAV4 III. A szakemberek ajánlják:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 9

Vegye le a kereket.
lépés 10

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 11

Csavarja ki az anyát, és vegye ki a stabilizátor rudat a rugóstagból. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 12

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 13

Csavarja ki a féktömlő tartó konzolt a lengéscsillapítóból. Használja a következő méretű csavarbehajtó fejet: 14.
lépés 14

Húzza ki a vezetékeket és a féktömlőt a lengéscsillapító konzolból.
lépés 15

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 22. Használja a következő méretű csavarbehajtó fejet: 22. Használjon racsnis kulcsot. Használjon menetfúró hajtóvasat.
lépés 16

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 17

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 18

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. Toyota RAV4 III
lépés 19

Távolítsa el a rugóstagot.
lépés 20

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – Toyota RAV4 III. Az AUTODOC szakértői ajánlják:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 21

Nyomja össze a rugót.
lépés 22

Távolítsa el a lengéscsillapító rugóstag támasz fedelét.
lépés 23

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 24

Távolítsa el a rugóstag dugattyúrúd anyát. Használjon univerzális vezérműkerék, ékszíjtárcsa kulcsot. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 25

Távolítsa el a felső rugóstag konzolt.
lépés 26

Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.

Az AUTODOC javasolja:
Csere: gólyaláb – Toyota RAV4 III. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 27

Engedje ki a tekercsrugót.
lépés 28

Távolítsa el a rugót.
lépés 29

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Csere: gólyaláb – Toyota RAV4 III. Tippek az AUTODOC szakértőitől:
Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 30

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 31

Szerelje be a rugót a lengéscsillapítóba.
lépés 32

Szerelje fel a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 33

Nyomja össze a rugót.

lépés 34

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 35

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használjon univerzális vezérműkerék, ékszíjtárcsa kulcsot. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 47 Nm nyomatékkal.

Csere: gólyaláb – Toyota RAV4 III. Tipp:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 36

Engedje fel a rugót.
lépés 37

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 38

Szerelje fel a lengéscsillapító rugóstag támaszt fedelét.
lépés 39

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 40

Tisztítsa meg a lengéscsillapító rugóstag beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 41

Tegyen kenőanyagot a lengéscsillapító rugóstag beszerelési helyére. Rézzsírt használjon.
lépés 42

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 43

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Az AUTODOC javasolja:
Toyota RAV4 III – A sérülések elkerülése érdekében a rögzítőcsavarok becsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 44

Tegyen kenőanyagot a tengelycsonk rögzítőire. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 45

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 46

Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 22. Használja a következő méretű kombinált kulcsot: 22.
lépés 47

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Toyota RAV4 III – Ne engedje le hirtelen a hidraulikus emelőt, hogy ne elkerülje az autó alkatrészeinek és mechanizmusainak károsodását.
lépés 48

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 22. Használja a következő méretű kombinált kulcsot: 22. Használjon nyomatékkulcsot. Húzza meg 240 Nm nyomatékkal.
lépés 49

Rögzítse a féktömlőt a rugóstagon. Csatlakoztassa az ABS jeladó kábel rögzítőjét a lengéscsillapító rugóhoz.

lépés 50

Rögzítse a féktömlő tartó konzolt a lengéscsillapítóhoz. Használja a következő méretű csavarbehajtó fejet: 14. Használjon racsnis kulcsot.
lépés 51

Szerelje fel az keresztstabilizátor rudat.

lépés 52

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 74 Nm nyomatékkal.
lépés 53

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 54

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 55

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: gólyaláb – Toyota RAV4 III. A spray alkalmazását követően várjon néhány percet.
lépés 56

Szerelje fel a kereket.

Csere: gólyaláb – Toyota RAV4 III. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 57

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 21.
lépés 58

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 14. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
lépés 59

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 103 Nm nyomatékkal.
lépés 60

Távolítsa el az emelőt és a kerék ékeket.
lépés 61

Vegye le a sárvédő takarót.
lépés 62

Zárja le a motorháztetőt.
