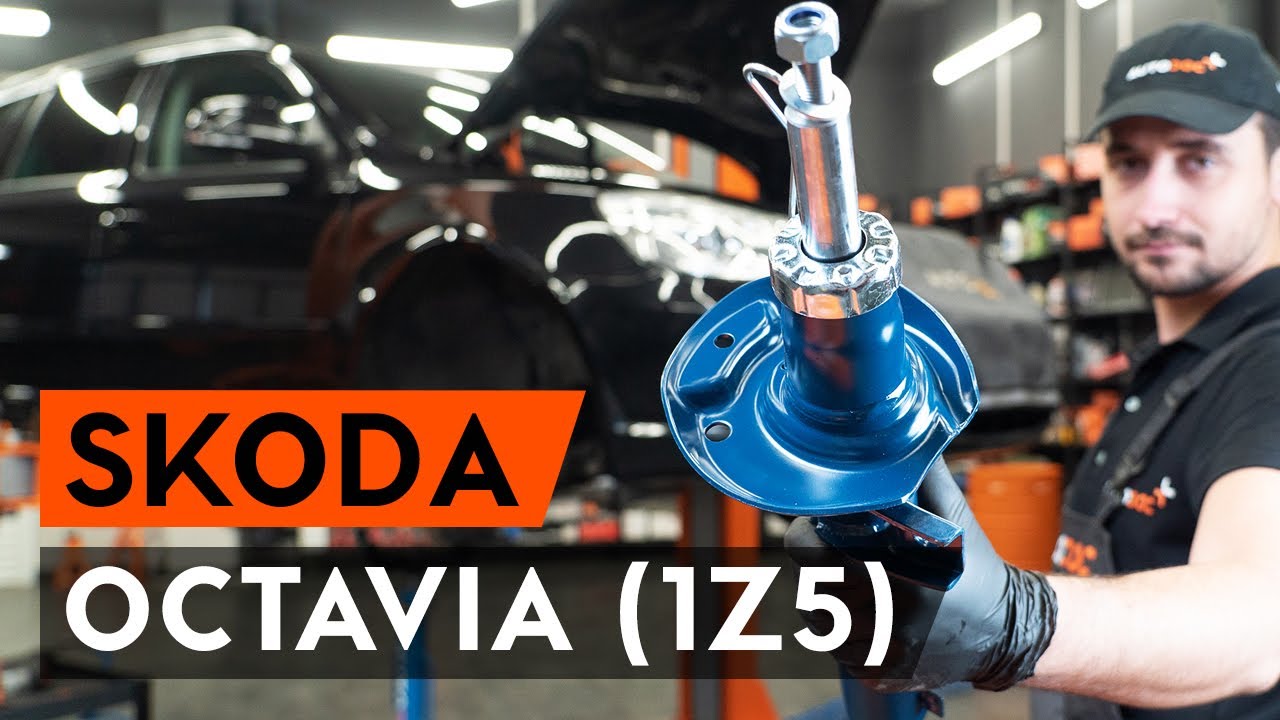

Elülső gólyaláb-csere Skoda Octavia 1Z5 gépkocsin – Útmutató

letöltés: 9

Megtekintések: 77

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
SKODA Octavia II Combi (1Z5) 1.6 TDI 4x4, SKODA Octavia II Combi (1Z5) 1.8 TSI 4x4, SKODA Octavia II Combi (1Z5) 1.8 TSI, SKODA Octavia II Combi (1Z5) 1.6, SKODA Octavia II Combi (1Z5) 1.6 FSI, SKODA Octavia II Combi (1Z5) 1.9 TDI, SKODA Octavia II Combi (1Z5) 2.0 TDI 16V, SKODA Octavia II Combi (1Z5) 2.0 FSI, SKODA Octavia II Combi (1Z5) 2.0 FSI 4x4, SKODA Octavia II Combi (1Z5) 1.9 TDI 4x4, SKODA Octavia II Combi (1Z5) 2.0 TFSI, SKODA Octavia II Combi (1Z5) 2.0 TDI 4x4, SKODA Octavia II Combi (1Z5) 2.0 TDI, SKODA Octavia II Combi (1Z5) 1.4, SKODA Octavia II Combi (1Z5) 2.0 TDI RS, SKODA Octavia II Combi (1Z5) 2.0 TDI 16V, SKODA Octavia II Combi (1Z5) 1.6 TDI, SKODA Octavia II Combi (1Z5) 1.4 TSI, SKODA Octavia II Combi (1Z5) 1.8 TSI 4x4, SKODA Octavia II Combi (1Z5) 1.8 TSI … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

OCTAVIA (1Z5) első lengéscsillapító csere [ÚTMUTATÓ AUTODOC]

Elülső gólyaláb-csere Skoda Octavia 1Z5 gépkocsin – Útmutató

Egyéb helyettesítő termékek

lengéscsillapító

Csere: gólyaláb – Skoda Octavia 1Z5. A szükséges szerszámokat tartalmazó lista:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      Imbuszkulcs bit h6-as

                      Imbuszkulcs bit h7-as

                      14 XZN bit

                      13 számú csavarbehajtó bit

                      16 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      21 számú csavarbehajtó bit

                      22 számú csavarbehajtó bit

                      24 számú csavarbehajtó bit

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Nyomatékkulcs

                      Menetfúró hajtóvas

                      Lengéscsillapító persely

                      Feszítővas

                      Hidraulikus rugó kompresszor

                      Hidraulikus váltó emelő

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: gólyaláb – Skoda Octavia 1Z5. A szakemberek ajánlják:

Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Figyelem! Minden munka megkezdése előtt állítsa le a motort – Skoda Octavia 1Z5.

A cserét a következő sorrendben végezze:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Távolítsa el a szellőzőrács tömítését.
lépés 4

Emelje fel az ablaktörlő műanyag szellőzőrácsát.
lépés 5

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 6

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 7

Rögzítse kerék ékekkel a kerekeket.
lépés 8

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 9

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 10

Csavarja ki a kerékcsavarokat.

Csere: gólyaláb – Skoda Octavia 1Z5. Tippek az AUTODOC-tól:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 11

Vegye le a kereket.
lépés 12

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 13

Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 14

Távolítsa el a stabilizátor rudat.
lépés 15

Húzza ki a vezetékeket és a féktömlőt a lengéscsillapító konzolból. Használjon feszítővasat.
lépés 16

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 17

Lazítsa meg a hajtótengelyen lévő anyát. Használja a következő méretű csavarbehajtó fejet: 24. Használjon menetfúró hajtóvasat.
lépés 18

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használjon 14-os XZN bit hegyet. Használja a következő méretű csavarbehajtó fejet: 18. Használjon menetfúró hajtóvasat. Használjon racsnis kulcsot.
lépés 19

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 20

Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 21

Csatlakoztassa le a gömbcsuklót a lengőkarról.
lépés 22

Csavarja ki a kardántengelyt a kerékagyhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 24. Használjon menetfúró hajtóvasat.
lépés 23

Távolítsa el a rögzítőcsavart.
lépés 24

Távolítsa el a kardántengelyt.
lépés 25

Távolítsa el a rögzítőcsavart.
lépés 26

Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot. Használjon racsnis kulcsot.
lépés 27

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 28

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 29

Csavarozza ki a lengéscsillapító felső rögzítését.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. Skoda Octavia 1Z5
lépés 30

Távolítsa el a rugóstagot.
lépés 31

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: gólyaláb – Skoda Octavia 1Z5. Az AUTODOC szakértői ajánlják:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 32

Nyomja össze a rugót.
lépés 33

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 34

Távolítsa el a rugóstag dugattyúrúd anyát. Használjon H7-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 35

Távolítsa el a lengéscsillapító tartót, a porvédő sapkát és az ütközőt.

Az AUTODOC javasolja:
Alaposan vizsgálja meg a lengéscsillapító tartót, a porvédőt és az ütközőt. Cserélje ki ezeket, amennyiben szükséges.
lépés 36

Engedje ki a tekercsrugót.
lépés 37

Távolítsa el a rugót.
lépés 38

Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.

Csere: gólyaláb – Skoda Octavia 1Z5. Tippek az AUTODOC szakértőitől:
Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 39

Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 40

Szerelje be a rugót a lengéscsillapítóba.
lépés 41

Nyomja össze a rugót.
lépés 42

Szerelje fel a tartót, a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 43

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használjon H6-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 22. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.

Csere: gólyaláb – Skoda Octavia 1Z5. Tipp:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 44

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 45

Engedje fel a rugót.
lépés 46

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 47

Tegyen kenőanyagot a lengéscsillapító rugóstag beszerelési helyére. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 48

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 49

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Az AUTODOC javasolja:
Skoda Octavia 1Z5 – A sérülések elkerülése érdekében a rögzítőcsavarok becsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 50

Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 51

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 52

Szerelje be a rögzítőcsavart.
lépés 53

Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon 14-os XZN bit hegyet. Használjon racsnis kulcsot.
lépés 54

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 55

Helyezze be a kardántengelyt a kerékagyba.
lépés 56

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Csere: gólyaláb – Skoda Octavia 1Z5. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 57

Csatlakoztassa a gömbcsuklót a lengőkarra.
lépés 58

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 59

Szerelje fel és húzza meg a kardántengely csavart. Használja a következő méretű csavarbehajtó fejet: 24. Használjon racsnis kulcsot.
lépés 60

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használjon 14-os XZN bit hegyet. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 70 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 61

Csatlakoztassa az ABS jeladó kábel rögzítőjét a lengéscsillapító rugóhoz. Rögzítse a féktömlőt a rugóstagon. Használjon feszítővasat.
lépés 62

Húzza meg a kardántengelyt a kerékagyhoz csatlakoztató csavart. Használja a következő méretű csavarbehajtó fejet: 24. Használjon nyomatékkulcsot. Húzza meg 200 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 63

Szerelje fel az keresztstabilizátor rudat.
lépés 64

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 65

Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 66

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 67

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: gólyaláb – Skoda Octavia 1Z5. A spray alkalmazását követően várjon néhány percet.
lépés 68

Szerelje fel a kereket.

Csere: gólyaláb – Skoda Octavia 1Z5. Tippek az AUTODOC-tól:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 69

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 70

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 71

Távolítsa el az emelőt és a kerék ékeket.
lépés 72

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 15 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 73

Tegyen kenőanyagot a lengéscsillapító rugóstag támaszra. Rézzsírt használjon.
lépés 74

Szerelje fel és rögzítse a szellőzőrácsot.
lépés 75

Szerelje fel a szellőzőrács tömítését.
lépés 76

Vegye le a sárvédő takarót.
lépés 77

Zárja le a motorháztetőt.
