Elülső gólyaláb-csere Audi A3 8L1 gépkocsin – Útmutató
letöltés:
0
Megtekintések:
6
0
Felhasználók szavazata – 0
Fontos!
Az a csere útmutató a következő gépkocsikhoz használható:
AUDI A3 Hatchback (8L1) 1.9 TDI,
AUDI A3 Hatchback (8L1) 1.6,
AUDI A3 Hatchback (8L1) 1.9 TDI,
AUDI A3 Hatchback (8L1) 1.8 T,
AUDI A3 Hatchback (8L1) 1.9 TDI,
AUDI A3 Hatchback (8L1) 1.9 TDI,
AUDI A3 Hatchback (8L1) 1.8 T,
AUDI A3 Hatchback (8L1) 1.6
…
Továbbiak megtekintése
A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

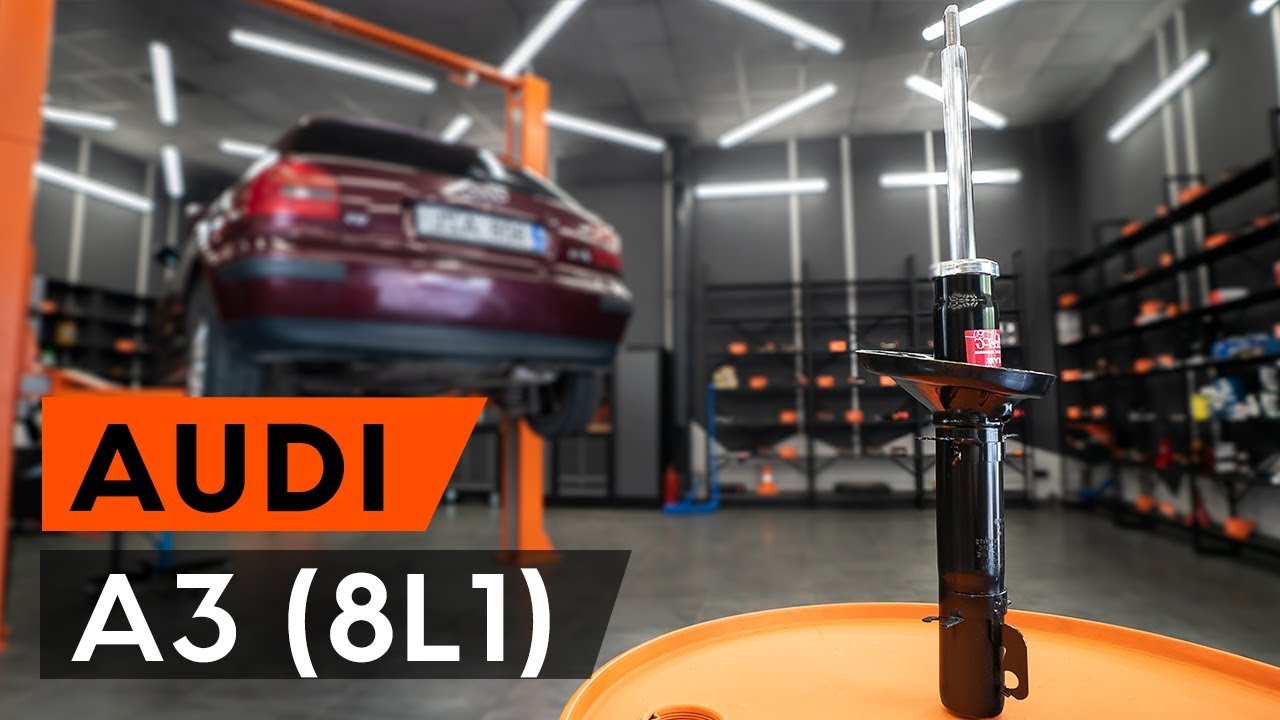

AUDI A3 1 (8L1) első lengéscsillapító rugóstag csere [ÚTMUTATÓ AUTODOC]
Az összes kívánt alkatrész cseréje – Lengéscsillapító A3 Hatchback (8L1)-hez és más AUDI modellekhez
Csere: gólyaláb – Audi A3 8L1. A szakemberek ajánlják:
Az első felfüggesztésen található lengéscsillapító rugóstag egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali lengéscsillapító rugóstag esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.
Egyéb szerszámokra is szüksége lehet.
Csere: gólyaláb – Audi A3 8L1. Alkalmazza a következő eljárást:
lépés 1
Nyissa fel a motorháztetőt.
lépés 2
Rögzítse kerék ékekkel a kerekeket.
lépés 3
Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 4
Távolítsa el a keréktárcsa fedelet.
lépés 5
Csavarja ki a kerékagy rögzítő anyát. Használjon 12 pontos 1-3/16”-os dugókulcsot.
Csere: gólyaláb – Audi A3 8L1. Az AUTODOC ajánlja:
Ne csavarja ki a rögzítőt több mint 90 fokkal.
lépés 6
Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 7
Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 8
Csavarja ki a kerékcsavarokat.
Csere: gólyaláb – Audi A3 8L1. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 9
Vegye le a kereket.
lépés 10
Húzza ki a vezetékeket és a féktömlőt a lengéscsillapító konzolból.
lépés 11
Csavarja ki a kardántengelyt a kerékagyhoz csatlakoztató rögzítőt. Használjon 12 pontos 1-3/16”-os dugókulcsot.
lépés 12
Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Tisztítsa meg a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 13
Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 13.
lépés 14
Csatlakoztassa le a gömbcsuklót a lengőkarról.
lépés 15
Húzza ki a kardántengelyt a kormánycsuklóból, emelje fel, és rögzítse a karosszériához. Használjon kalapácsot. Használjon pontozót.
Az AUTODOC javasolja:
Győződjön meg arról, hogy a hajtótengely nem tehermentes (ha a gépkocsi emelőn van).
lépés 16
Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 17
Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18.
lépés 18
Vegye ki a konzolt a kormánycsukló alól.
lépés 19
Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot.
lépés 20
Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
Csere: gólyaláb – Audi A3 8L1. Tipp:
Használjon gumikalapácsot, ha szükséges.
lépés 21
Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
Az AUTODOC javasolja:
Ellenőrizze, hogy a tengelycsonk még mindig terhelés alatt van.
lépés 22
Csavarja ki a lengéscsillapító felső rögzítőt. Használja a következő méretű kombinált kulcsot: 21. Használjon H6-as imbuszkulcsot.
Csere: gólyaláb – Audi A3 8L1. Tippek az AUTODOC szakértőitől:
A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarásánál tartsa a lengéscsillapító rugóstagot.
lépés 23
Távolítsa el a rugóstagot. Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.
Csere: gólyaláb – Audi A3 8L1. Tippek az AUTODOC-tól:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 24
Nyomja össze a rugót.
lépés 25
Távolítsa el a rugóstag dugattyúrúd anyát. Használjon 22-es oxigénszenzor dugókulcsot. Használjon H6-as imbuszkulcsot.
lépés 26
Távolítsa el a felső rugóstag konzolt.
lépés 27
Engedje ki a tekercsrugót.
lépés 28
Távolítsa el a rugót.
lépés 29
Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.
lépés 30
Távolítsa el a régi lengéscsillapítót a hidraulikus rugóösszenyomóból.
Az AUTODOC javasolja:
Csere: gólyaláb – Audi A3 8L1. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.Mielőtt beteszi az új lengéscsillapítót, nyomja össze 3-5 alkalommal kézzel.
lépés 31
Szerelje fel az új lengéscsillapítót a hidraulikus rugóösszenyomóra.
lépés 32
Szerelje fel a porvédőt és az ütközőt az új lengéscsillapítóra.
lépés 33
Szerelje be a rugót a lengéscsillapítóba.
lépés 34
Nyomja össze a rugót.
lépés 35
Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 36
Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű kombinált kulcsot: 19. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
Csere: gólyaláb – Audi A3 8L1. A szakemberek ajánlják:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 37
Engedje fel a rugót.
lépés 38
Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 39
Szerelje be a lengéscsillapítót a kerékdobba.
lépés 40
Húzza meg a lengéscsillapító felső rögzítő anyát. Ne húzza meg.
lépés 41
Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét.
lépés 42
Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon WD-40 spray-t.
lépés 43
Rögzítse a lengéscsillapítót a kormánycsuklón.
Csere: gólyaláb – Audi A3 8L1. Az AUTODOC ajánlja:
Használjon gumikalapácsot, ha szükséges.
lépés 44
Szerelje fel és húzza meg a tengelycsonk új csavarját. Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon. Használja a következő méretű csavarbehajtó fejet: 18. Használja a következő méretű kombinált kulcsot: 18. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.+90°
lépés 45
Vegye ki a konzolt a kormánycsukló alól.
lépés 46
Helyezze be a kardántengelyt a kerékagyba.
lépés 47
Csatlakoztassa a gömbcsuklót a lengőkarra.
lépés 48
Csavarja be a gömbcsukló zárólemez rögzítőit (3 darab). Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 20 Nm nyomatékkal.+90°
lépés 49
Csavarozza be a kardántengely anyát.
lépés 50
Rögzítse a féktömlőt a rugóstagon. Csatlakoztassa az ABS jeladó kábel rögzítőjét a lengéscsillapító rugóhoz.
lépés 51
Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét. Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 52
Szerelje fel a kereket.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Audi A3 8L1
lépés 53
Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 54
Húzza meg a hajtótengely anyát. Használjon 12 pontos 1-3/16”-os dugókulcsot. Használjon nyomatékkulcsot. Húzza meg 180 Nm nyomatékkal.
lépés 55
Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 56
Húzza meg a lengéscsillapító felső konzolt.
Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 57
Vegye le a sárvédő takarót.
lépés 58
Zárja le a motorháztetőt.
lépés 59
Távolítsa el az emelőt és a kerék ékeket.
