Jognyilatkozat

Elülső futómű rugó-csere VW Polo 9N gépkocsin – Útmutató

letöltés: 0

Megtekintések: 33

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW POLO (9N_) 1.4, VW POLO (9N_) 1.4 FSI, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 16V, VW POLO (9N_) 1.4 16V … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

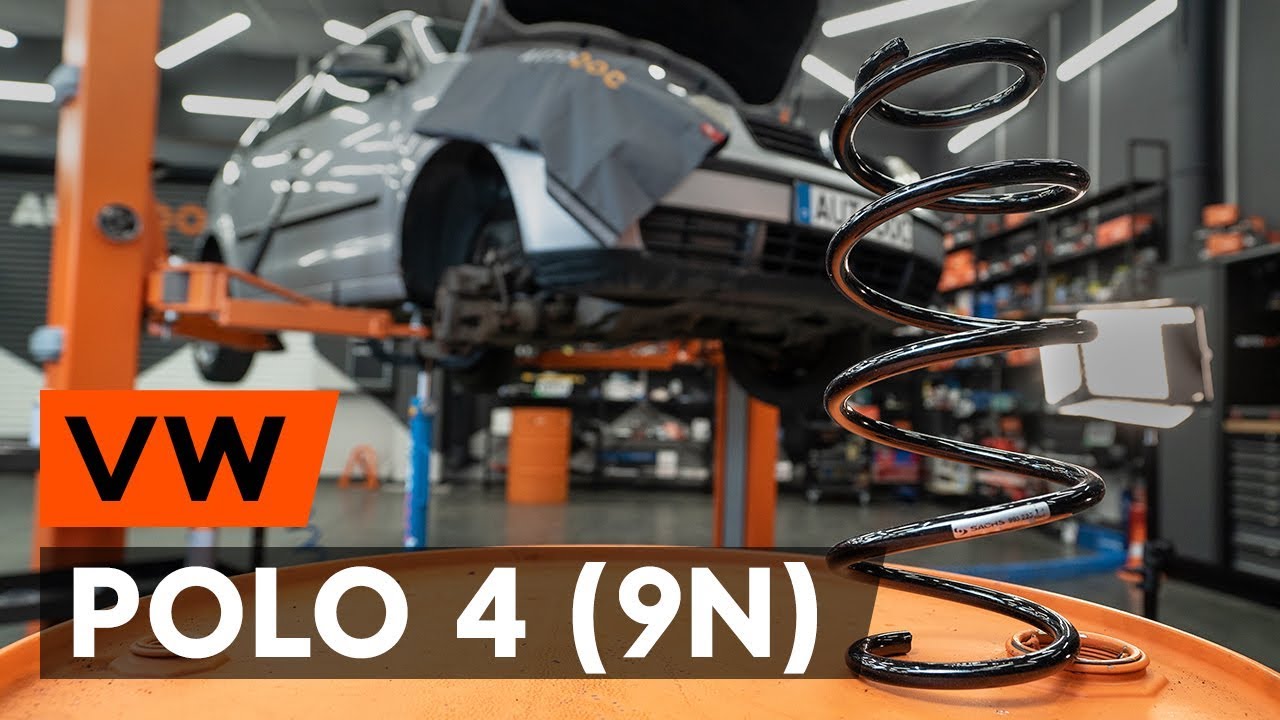

VW POLO 4 (9N) első spirálrugó csere [ÚTMUTATÓ AUTODOC]

Elülső futómű rugó-csere VW Polo 9N gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Rugózás POLO (9N_)-hez és más VW modellekhez

Egyéb helyettesítő termékek

futómű rugó

Csere: futómű rugó – VW Polo 9N. Szükséges szerszámok:

                      Drótkefe

                      WD-40 spray

                      Féktisztító

                      Réz zsír

                      12 számú csavarbehajtó bit

                      13 számú csavarbehajtó bit

                      16 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      21 számú csavarbehajtó bit

                      12 XZN bit

                      12 pontos dugókulcs №30

                      Imbuszkulcs bit h6-as

                      Lengéscsillapító persely

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Nyomatékkulcs

                      Pontozó

                      Menetfúró hajtóvas

                      Kalapács

                      Hidraulikus rugó kompresszor

                      Hidraulikus váltó emelő

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: futómű rugó – VW Polo 9N. Tippek az AUTODOC szakértőitől:

Az első felfüggesztésen található mindkét tekercsrugót egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali tekercsrugója esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: futómű rugó – VW Polo 9N. Alkalmazza a következő eljárást:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon WD-40 spray-t.
lépés 4

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 5

Rögzítse kerék ékekkel a kerekeket.
lépés 6

Csavarja ki a kerékagy rögzítő anyát. Használjon 30-as 12 pontos dugókulcsot. Használjon menetfúró hajtóvasat.
lépés 7

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 8

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 9

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Fontos! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. VW Polo 9N
lépés 10

Vegye le a kereket.
lépés 11

Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 12

Csavarja ki az anyát, és vegye ki a stabilizátor rudat a rugóstagból. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 13

Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 14

Csatlakoztassa le a féktömlőt a lengécsillapító rugóstagról. Használja a következő méretű csavarbehajtó fejet: 12.
lépés 15

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használjon 12-os XZN bit hegyet. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot. Használjon menetfúró hajtóvasat.
lépés 16

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.

Az AUTODOC javasolja:
Csere: futómű rugó – VW Polo 9N. A spray alkalmazását követően várjon néhány percet.Viseljen védőszemüveget.
lépés 17

Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 13. Használjon menetfúró hajtóvasat.
lépés 18

Csatlakoztassa le a gömbcsuklót a lengőkarról.
lépés 19

Csavarja ki a kardántengelyt a kerékagyhoz csatlakoztató rögzítőt. Használjon 30-as 12 pontos dugókulcsot.

lépés 20

Távolítsa el a kardántengelyt. Használjon pontozót. Használjon kalapácsot.

lépés 21

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 22

Távolítsa el a rögzítőcsavart.
lépés 23

Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot. Használjon racsnis kulcsot.
lépés 24

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 25

Csavarja ki a lengéscsillapító felső rögzítőt.

Az AUTODOC javasolja:
VW Polo 9N – A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 26

Távolítsa el a rugóstagot.
lépés 27

Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.

Csere: futómű rugó – VW Polo 9N. Tippek az AUTODOC szakértőitől:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
lépés 28

Nyomja össze a rugót.
lépés 29

Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 30

Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 21. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 31

Távolítsa el a lengéscsillapító tartót, a porvédő sapkát és az ütközőt.
lépés 32

Engedje ki a tekercsrugót.
lépés 33

Távolítsa el a rugót.

Az AUTODOC javasolja:
Csere: futómű rugó – VW Polo 9N. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 34

Szerelje fel a porvédőt és az ütközőt a lengéscsillapítóra.
lépés 35

Szerelje be a rugót a lengéscsillapítóba.
lépés 36

Nyomja össze a rugót.
lépés 37

Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 38

Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 21. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.

Az AUTODOC javasolja:
Csere: futómű rugó – VW Polo 9N. Győződjön meg arról, hogy a szűrőelem elhelyezése megfelelő. Kerülje a helytelen beállítást.
lépés 39

Engedje fel a rugót.
lépés 40

Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 41

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 42

Rögzítse a lengéscsillapító rugóstag felső rögzítőit. Ne húzza meg.

Az AUTODOC javasolja:
VW Polo 9N – A sérülések elkerülése érdekében a rögzítőcsavarok becsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 43

Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 44

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 45

Szerelje be a rögzítőcsavart. Használja a következő méretű csavarbehajtó fejet: 18.
lépés 46

Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon 12-os XZN bit hegyet. Használjon racsnis kulcsot.
lépés 47

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 48

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Csere: futómű rugó – VW Polo 9N. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 49

Helyezze be a kardántengelyt a kerékagyba.
lépés 50

Tisztítsa meg a gömbcsukló beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 51

Csatlakoztassa a gömbcsuklót a lengőkarra.
lépés 52

Csavarja be a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 13.
lépés 53

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 54

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 20 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 55

Csavarozza be a kardántengely anyát. Használjon 30-as 12 pontos dugókulcsot.
lépés 56

Rögzítse a féktömlőt a rugóstagon. Használja a következő méretű csavarbehajtó fejet: 12.
lépés 57

Szerelje fel az keresztstabilizátor rudat.
lépés 58

Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 40 Nm nyomatékkal.
lépés 59

Tisztítsa meg a karon lévő összes csuklót. Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 60

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 61

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: futómű rugó – VW Polo 9N. A spray alkalmazását követően várjon néhány percet.
lépés 62

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. VW Polo 9N
lépés 63

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 64

Engedje le az autót.
lépés 65

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 15 Nm nyomatékkal.+90°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 66

Tegyen kenőanyagot a lengéscsillapító rugóstag támaszra. Rézzsírt használjon.
lépés 67

Csavarja be a kerékagy rögzítő anyát. Használjon 30-as 12 pontos dugókulcsot. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.+45°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 68

Keresztben húzza meg a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 69

Távolítsa el az emelőt és a kerék ékeket.

lépés 70

Vegye le a sárvédő takarót.
lépés 71

Zárja le a motorháztetőt.
