Elülső futómű rugó-csere Opel Zafira F75 gépkocsin – Útmutató
letöltés:
1
Megtekintések:
14
0
Felhasználók szavazata – 0
Fontos!
Az a csere útmutató a következő gépkocsikhoz használható:
OPEL Zafira A (T98) 2.0 OPC (F75),
OPEL Zafira A (T98) 2.0 OPC (F75),
OPEL Zafira A (T98) 2.2 DTI 16V (F75),
OPEL Zafira A (T98) 2.0 DTI 16V (F75),
OPEL Zafira A (T98) 2.2 16V (F75),
OPEL Zafira A (T98) 2.2 DTI 16V (F75)
…
Továbbiak megtekintése
A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

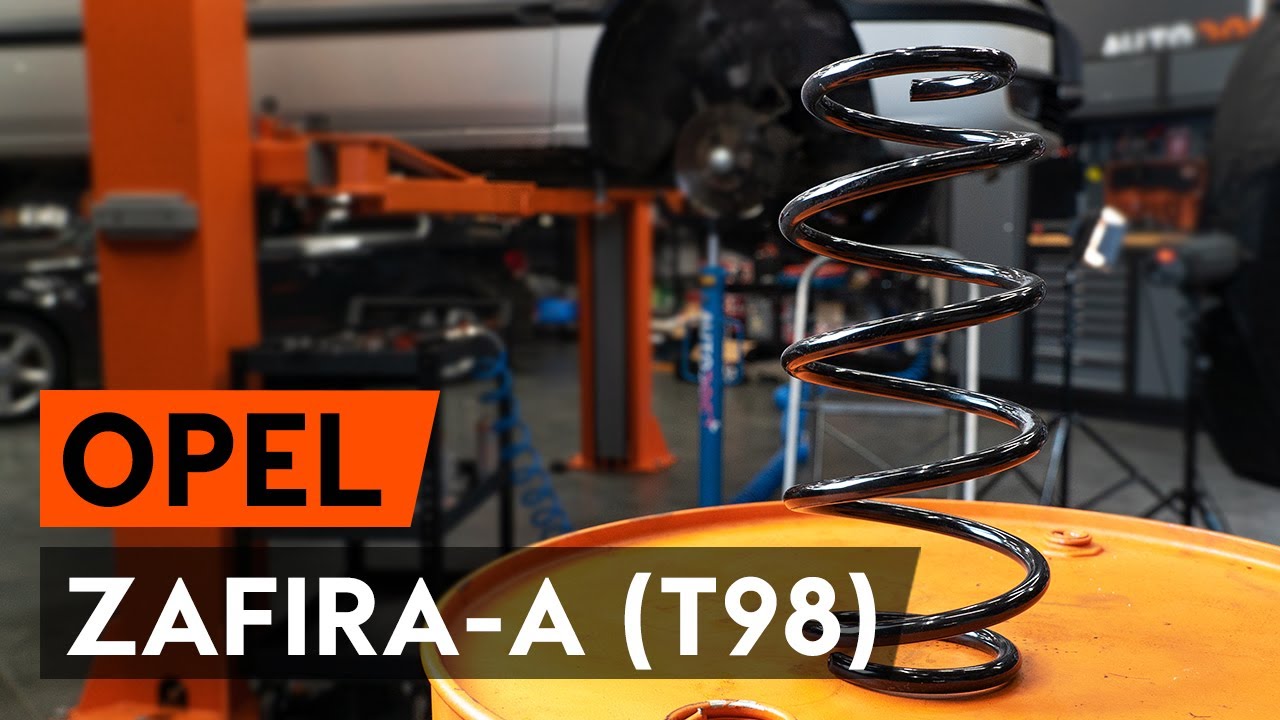

OPEL ZAFIRA-A 1 (T98) első spirálrugó csere [ÚTMUTATÓ AUTODOC]
Az összes kívánt alkatrész cseréje – Rugózás Zafira A (T98)-hez és más OPEL modellekhez
Csere: futómű rugó – Opel Zafira F75. Tippek az AUTODOC szakértőitől:
Az első felfüggesztésen található mindkét tekercsrugót egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali tekercsrugója esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.
Csere: futómű rugó – Opel Zafira F75. Végezze el az alábbi lépéseket:
lépés 1
Nyissa fel a motorháztetőt.
lépés 2
Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3
Távolítsa el a szellőzőrács tömítését.
lépés 4
Távolítsa el a szélvédő alatti levélrács felső részét.
lépés 5
Tisztítsa meg a szélvédő alatti levélrács alsó részének rögzítőit. Használjon WD-40 spray-t.
lépés 6
Csavarja ki a szélvédő alatti levélrács alsó részének rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 7
Távolítsa el a szélvédő alatti levélrács alsó részét.
lépés 8
Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 9
Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű kombinált kulcsot: 18. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 10
Rögzítse kerék ékekkel a kerekeket.
lépés 11
Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 12
Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 13
Csavarja ki a kerékcsavarokat.
Csere: futómű rugó – Opel Zafira F75. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 14
Vegye le a kereket.
lépés 15
Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 16
Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 17
Távolítsa el a stabilizátor rudat.
lépés 18
Csatlakoztassa le az ABS jeladó vezetékeit.
lépés 19
Tisztítsa meg a féktömlőt a lengéscsillapító rugóstaghoz csatlakoztató rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 20
Vegye le a fékcső leszorító bilincset. Használjon fogót.
lépés 21
Csatlakoztassa le a féktömlőt.
lépés 22
Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 23
Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon menetfúró hajtóvasat.
lépés 24
Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 25
Távolítsa el a rögzítőcsavarokat.
lépés 26
Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 27
Csavarozza ki a lengéscsillapító felső rögzítését.
Csere: futómű rugó – Opel Zafira F75. Tippek az AUTODOC szakértőitől:
A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarásánál tartsa a lengéscsillapító rugóstagot.
lépés 28
Távolítsa el a rugóstagot.
lépés 29
Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.
Csere: futómű rugó – Opel Zafira F75. Tippek az AUTODOC-tól:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
Távolítsa el a rugóstag dugattyúrúd anyát. Használjon H6-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 33
Távolítsa el a lengéscsillapító tartót, a porvédő sapkát és az ütközőt.
Az AUTODOC javasolja:
Csere: futómű rugó – Opel Zafira F75. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 34
Engedje ki a tekercsrugót.
lépés 35
Távolítsa el a rugót.
lépés 36
Szerelje be a rugót a lengéscsillapítóba.
lépés 37
Nyomja össze a rugót.
lépés 38
Szerelje fel a lengéscsillapítóra a támaszt, a porvédőt és az ütközőt.
lépés 39
Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 18. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
Csere: futómű rugó – Opel Zafira F75. Az AUTODOC szakértői ajánlják:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 40
Engedje fel a rugót.
lépés 41
Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 42
Szerelje be a lengéscsillapítót a kerékdobba.
lépés 43
Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.
Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg becsavarja a rögzítőcsavarokat. Opel Zafira F75
lépés 44
Tegyen kenőanyagot a lengéscsillapító rugóstag tengelycsonkon lévő beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 45
Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 46
Szerelje fel a rögzítőcsavarokat.
lépés 47
Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 48
Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.+45°
Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 49
Csatlakoztassa a féktömlőt.
lépés 50
Szerelje fel a fékcső leszorító bilincset. Használjon fogót.
lépés 51
Csatlakoztassa az ABS jeladó vezetékeit.
lépés 52
Vegye ki a konzolt a kormánycsukló alól.
Az AUTODOC javasolja:
Csere: futómű rugó – Opel Zafira F75. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 53
Szerelje fel az keresztstabilizátor rudat.
lépés 54
Húzza meg a stabilizátor kar rögzítőjét. Használja a következő méretű kombinált kulcsot: 19. Használja a következő méretű csavarbehajtó fejet: 19. Használjon racsnis kulcsot.
lépés 55
Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 19. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 56
Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 57
Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 58
Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.
Az AUTODOC javasolja:
Csere: futómű rugó – Opel Zafira F75. A spray alkalmazását követően várjon néhány percet.
lépés 59
Szerelje fel a kereket.
Csere: futómű rugó – Opel Zafira F75. Tippek az AUTODOC szakértőitől:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 60
Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 61
Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 19. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 62
Távolítsa el az emelőt és a kerék ékeket.
lépés 63
Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű kombinált kulcsot: 18. Használjon H6-as imbuszkulcsot. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 55 Nm nyomatékkal.
lépés 64
Tegyen kenőanyagot a lengéscsillapító rugóstag támaszra. Rézzsírt használjon.
lépés 65
Helyezze vissza a szélvédő alatti levélrács alsó részét.
lépés 66
Csavarja be a szélvédő alatti levélrács alsó részének rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 67
Szerelje vissza a szélvédő alatti levélrács felső részét.
lépés 68
Szerelje fel a szellőzőrács tömítését.
lépés 69
Vegye le a sárvédő takarót.
lépés 70
Zárja le a motorháztetőt.
