Fontos!
Az a csere útmutató a következő gépkocsikhoz használható:
FORD FOCUS (DAW, DBW) 1.4 16V,
FORD FOCUS (DAW, DBW) 1.6 16V,
FORD FOCUS (DAW, DBW) 1.8 16V,
FORD FOCUS (DAW, DBW) 2.0 16V,
FORD FOCUS (DAW, DBW) 1.8 Turbo DI / TDDi,
FORD FOCUS (DAW, DBW) 1.8 DI / TDDi,
FORD FOCUS (DAW, DBW) 1.8 TDCi,
FORD FOCUS (DAW, DBW) 1.6 16V Flexifuel
…
Továbbiak megtekintése
A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

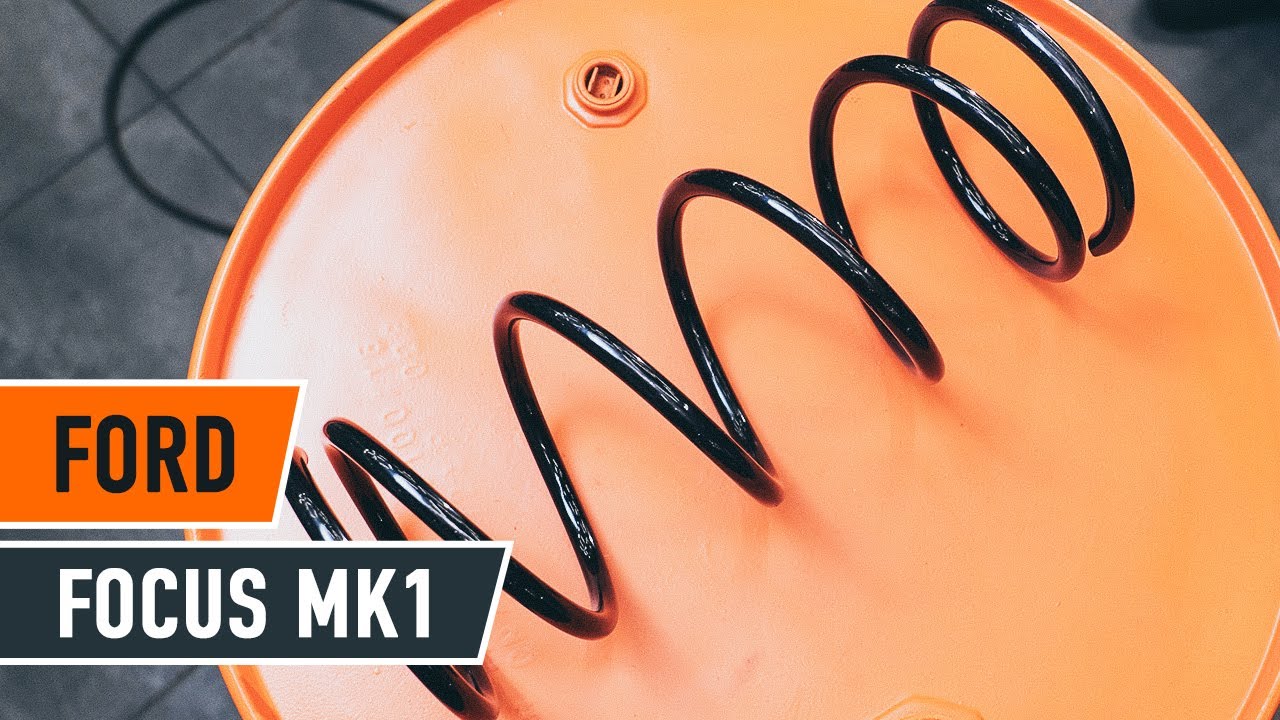

FORD FOCUS (DAW) elülső spirálrugó csere [ÚTMUTATÓ AUTODOC]
Az összes kívánt alkatrész cseréje – Rugózás FOCUS (DAW, DBW)-hez és más FORD modellekhez
Csere: futómű rugó – Ford Focus DAW. Az AUTODOC szakértői ajánlják:
Az első felfüggesztésen található mindkét tekercsrugót egyidőben kell kicserélni.
A csere folyamata az első felfüggesztés bal- és jobboldali tekercsrugója esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Ford Focus DAW – leállított motor mellett kell elvégezni.
A cserét a következő sorrendben végezze:
lépés 1
Nyissa fel a motorháztetőt.
lépés 2
Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3
Csatlakoztassa le a motor vezetékkötegét. Használjon lapos csavarhúzót.
lépés 4
Tisztítsa meg a lengéscsillapító felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 5
Lazítsa meg a lengéscsillapító rugóstag felső rögzítő csavarjait (3 darab). Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 6
Tisztítsa meg a hajtótengely rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7
Lazítsa meg a hajtótengelyen lévő anyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon menetfúró hajtóvasat.
lépés 8
Rögzítse kerék ékekkel a kerekeket.
lépés 9
Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 10
Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 11
Csavarja ki a kerékcsavarokat.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Ford Focus DAW
lépés 12
Vegye le a kereket.
lépés 13
Tisztítsa meg a stabilizátor kar rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 14
Csavarja ki a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 15
Távolítsa el a stabilizátor rudat.
lépés 16
Csatlakoztassa le a féktömlőt a lengécsillapító rugóstagról. Használjon feszítővasat.
lépés 17
Csavarja ki a kardántengelyt a kerékagyhoz csatlakoztató rögzítőt.
lépés 18
Távolítsa el a rögzítőanyát.
lépés 19
Tisztítsa meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 20
Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot. Használjon menetfúró hajtóvasat.
lépés 21
Távolítsa el a rögzítőcsavart.
lépés 22
Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 23
Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő torx kulcsot: T50. Használja a következő méretű kombinált kulcsot: 15. Használjon racsnis kulcsot.
lépés 24
Válassza le a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon lapos fémhez való vésőt. Használjon kalapácsot.
lépés 25
Húzza ki a gömbcsuklót a kormánycsuklóból.
lépés 26
Válassza le a hajtótengelyt a tengelycsonkról. Használjon pontozót. Használjon kalapácsot.
Csere: futómű rugó – Ford Focus DAW. Tippek az AUTODOC-tól:
Győződjön meg arról, hogy a hajtótengely nem tehermentes (ha a gépkocsi emelőn van).
lépés 27
Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 28
Vegye ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. A lengéscsillapító eltávolításához használjon speciális csavarbehajtó foglalatot. Használjon racsnis kulcsot.
lépés 29
Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 30
Csavarja ki a lengéscsillapító rugóstag felső támasz rögzítőit (3 darab).
Az AUTODOC javasolja:
Ford Focus DAW – A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a lengéscsillapító rugóstagot.
lépés 31
Távolítsa el a rugóstagot.
lépés 32
Helyezze a lengéscsillapítót a rugó összenyomó szerszámra.
Csere: futómű rugó – Ford Focus DAW. A szakemberek ajánlják:
Ügyeljen arra, hogy rugókompresszor használatakor a rugó tekercseket erősen kell tartani, és a rugót a szemközti oldalakról összenyomni.Biztosítsa rugó megfelelő helyzetét a rögzítésben.Győződjön meg róla, hogy a rugótekercs szorosan benne van a záróbilincsekben.
Távolítsa el a rugóstag dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 19. Használjon H6-as imbuszkulcsot. Használjon racsnis kulcsot.
lépés 36
Távolítsa el a felső rugóstag konzolt.
Az AUTODOC javasolja:
Csere: futómű rugó – Ford Focus DAW. Alaposan ellenőrizze a lengéscsillapító támaszt, porvédőt és ütközőt. Cserélje ki, ha szükséges.
lépés 37
Engedje ki a tekercsrugót.
lépés 38
Távolítsa el a rugót.
lépés 39
Távolítsa el a lengéscsillapító porvédő sapkát és az ütközőt.
lépés 40
Szerelje fel a porvédőt és az ütközőt a lengéscsillapítóra.
lépés 41
Szerelje be a rugót a lengéscsillapítóba.
lépés 42
Nyomja össze a rugót.
lépés 43
Szerelje fel a felső lengéscsillapító rugóstag konzolt, és a lengéscsillapító támasztócsapágyat.
lépés 44
Húzza meg a lengéscsillapító dugattyúrúd anyát. Használja a következő méretű csavarbehajtó fejet: 19. Használjon H7-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 55 Nm nyomatékkal.
Csere: futómű rugó – Ford Focus DAW. A szakemberek ajánlják:
Ellenőrizze, hogy a rugó megfelelően helyezkedik-e el. Kerülje a helytelen beállítást.
lépés 45
Engedje fel a rugót.
lépés 46
Tegyen kenőanyagot a lengéscsillapító rugóstag rudjára. Rézzsírt használjon.
lépés 47
Távolítsa el az összeszerelt lengéscsillapító rugóstagot.
lépés 48
Tisztítsa meg a lengéscsillapító rugóstag beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 49
Szerelje be a lengéscsillapítót a kerékdobba.
lépés 50
Rögzítse a lengéscsillapító rugóstag felső rögzítőit (3 darab). Ne húzza meg.
Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg becsavarja a rögzítőcsavarokat. Ford Focus DAW
lépés 51
Tisztítsa meg a lengéscsillapító rugóstag beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 52
Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 53
Emelje a hidraulikus emelőt 10-15 cm-el feljebb.
lépés 54
Szerelje be a rögzítőcsavart.
lépés 55
Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 56
Vegye ki a konzolt a kormánycsukló alól.
Az AUTODOC javasolja:
Csere: futómű rugó – Ford Focus DAW. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 57
Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 58
Szerelje fel a kardántengelyt.
lépés 59
Tisztítsa meg a gömbcsukló beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 60
Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz.
lépés 61
Szerelje be a rögzítőcsavart.
lépés 62
Csavarja be a gömbcsuklót a tengelycsonkhoz csatlakoztató rögzítőt. Használja a következő torx kulcsot: T50. Használja a következő méretű kombinált kulcsot: 15. Használjon racsnis kulcsot.
lépés 63
Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 47 Nm nyomatékkal.
lépés 64
Húzza meg a lengéscsillapító alsó rögzítő anyát. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.
lépés 65
Szerelje be a rögzítőanyát.
lépés 66
Csavarozza be a kardántengely anyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon racsnis kulcsot.
lépés 67
Tisztítsa meg a stabilizátor kar beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 68
Szerelje fel az keresztstabilizátor rudat.
lépés 69
Húzza meg a stabilizátor kar rögzítőjét. Használja a következő méretű kombinált kulcsot: 15. Használja a következő méretű csavarbehajtó fejet: 15. Használjon racsnis kulcsot.
lépés 70
Húzza meg a stabilizátor kart a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 15. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
lépés 71
Rögzítse a féktömlőt a rugóstagon.
lépés 72
Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 73
Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét.
lépés 74
Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 75
Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.
Az AUTODOC javasolja:
Csere: futómű rugó – Ford Focus DAW. A spray alkalmazását követően várjon néhány percet.
lépés 76
Szerelje fel a kereket.
Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Ford Focus DAW
lépés 77
Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 78
Engedje le az autót.
lépés 79
Húzza meg a hajtótengely anyát. Használja a következő méretű csavarbehajtó fejet: 32. Használjon nyomatékkulcsot. Húzza meg 275 Nm nyomatékkal.
lépés 80
Keresztben húzza meg a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 81
Távolítsa el az emelőt és a kerék ékeket.
lépés 82
Húzza meg a lengéscsillapító rugóstag felső rögzítőjét (3 darab). Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 25 Nm nyomatékkal.
lépés 83
Tegyen kenőanyagot a lengéscsillapító rugóstag támaszra. Rézzsírt használjon.
lépés 84
Csatlakoztassa a motor vezetékkötegét.
lépés 85
Vegye le a sárvédő takarót.
lépés 86
Zárja le a motorháztetőt.
