Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D Syncro, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 1.9 TD, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.0, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI Syncro, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 Syncro, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR 6, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.5 TDI, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.4 D, VW Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) 2.8 VR6 … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

VW TRANSPORTER T4 első felső lengőkar csere [ÚTMUTATÓ]

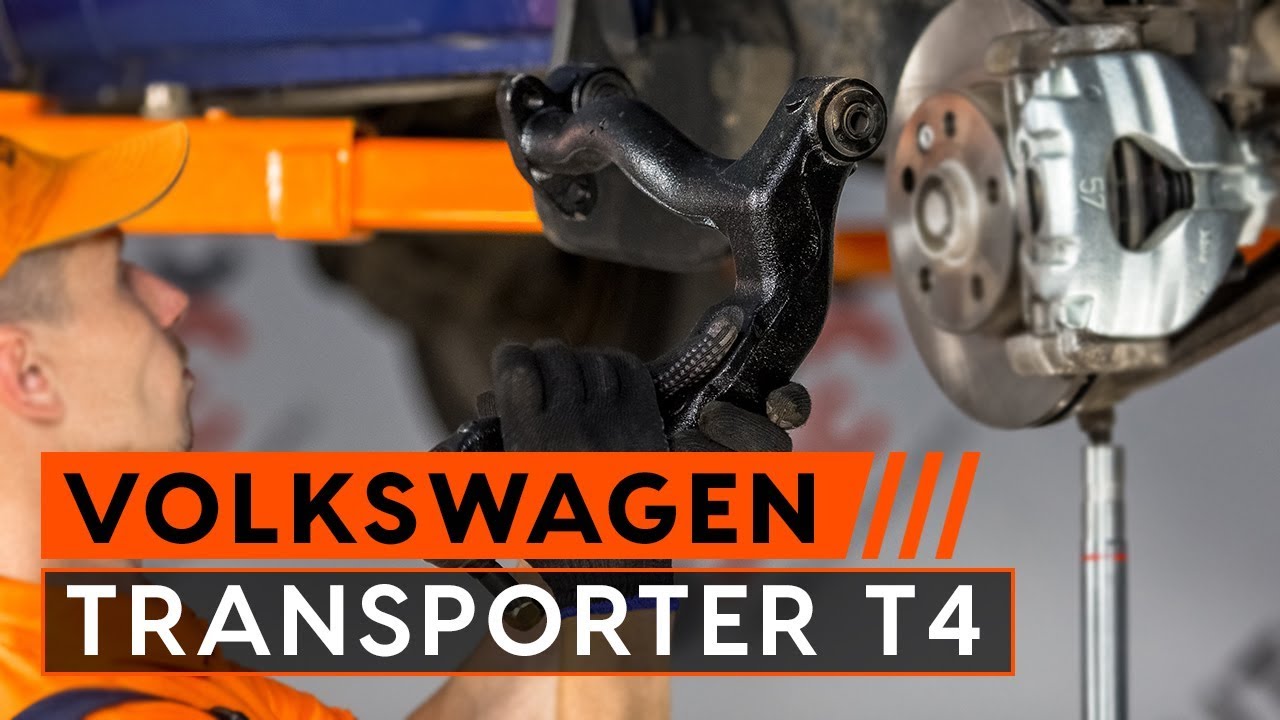

Elülső felső felfüggesztő kar-csere VW Transporter T4 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengőkar Transporter IV Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ)-hez és más VW modellekhez

lengőkar, kerékfelfüggesztés

        lengőkar, kerékfelfüggesztés Transporter T4 Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) Dízel (78 LE)

        lengőkar, kerékfelfüggesztés Transporter T4 Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) Benzin (110 LE)

        lengőkar, kerékfelfüggesztés Transporter T4 Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) Benzin (110 LE)

        lengőkar, kerékfelfüggesztés Transporter T4 Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) Dízel (68 LE)

        lengőkar, kerékfelfüggesztés Transporter T4 Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) Dízel (78 LE)

        lengőkar, kerékfelfüggesztés Transporter T4 Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) Benzin (84 LE)

        lengőkar, kerékfelfüggesztés Transporter T4 Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) Dízel (102 LE)

        lengőkar, kerékfelfüggesztés Transporter T4 Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) Dízel (102 LE)

        lengőkar, kerékfelfüggesztés Transporter T4 Busz (70B, 70C, 7DB, 7DK, 70J, 70K, 7DC, 7DJ) Benzin (115 LE)

Csere: elülső felső felfüggesztő kar – VW Transporter T4. A szükséges szerszámokat tartalmazó lista:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        18 számú csavarbehajtó bit

                        21 számú csavarbehajtó bit

                        Kombinált kulcs №18

                        Kombinált kulcs №21

                        Kombinált kulcs №24

                        Kombinált kulcs №27

                        Kerék dugókulcs készlet №17

                        Racsnis kulcs

                        Nyomatékkulcs

                        Pontozó

                        Kalapács

                        Feszítővas

                        Kerékék

Szerszámok vásárlása

Csere: elülső felső felfüggesztő kar – VW Transporter T4. Az AUTODOC ajánlja:

A csere folyamata a jobb- és a baloldali felső lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: elülső felső felfüggesztő kar – VW Transporter T4. A lépések ajánlott sorrendje:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.

lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.

lépés 4

Csavarja ki a kerékcsavarokat.

Csere: elülső felső felfüggesztő kar – VW Transporter T4. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Lazítsa meg a torziós rudat. Használja a következő méretű kombinált kulcsot: 27.
lépés 7

Tisztítsa meg a lengéscsillapító rugóstag rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 8

Csavarja ki a lengéscsillapító rugóstagot a lengőkarhoz csatlakoztató rögzítőt.

lépés 8.2

Használja a következő méretű kombinált kulcsot: 21. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 9

Távolítsa el a rögzítőcsavart. Használjon pontozót. Használjon kalapácsot.
lépés 10

Csavarozza ki a lengéscsillapító felső rögzítését. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.

Az AUTODOC javasolja:
Fontos! Tartsa a lengéscsillapító rugóstagot, amíg kicsavarja a rögzítőcsavarokat. VW Transporter T4
lépés 11

Távolítsa el a rugóstagot.
lépés 12

Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 13

Csavarozza ki a gömbcsukló felső rögzítését. Használja a következő méretű kombinált kulcsot: 24.
lépés 14

Húzza ki a gömbcsuklót a kormánycsuklóból. Használjon feszítővasat. Használjon kalapácsot.
lépés 15

Csavarja ki a segédváz rögzítését. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 16

Csavarja ki a segédváz rögzítését. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 17

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 18

Csavarja ki a felső lengőkar rögzítéseit (2 darab). Használja a következő méretű kombinált kulcsot: 21. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 19

Távolítsa el a rögzítőcsavarokat.
lépés 20

Csavarja ki a lengőkart a kiegészítő kerethez csatlakoztató hátsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 21

Csavarja ki az első lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.

lépés 22

Távolítsa el a rögzítőcsavarokat.

lépés 23

Csavarja ki a motortartót a kiegészítő kerethez csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 24

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 25

Vegye le a lengőkart. Használjon feszítővasat.
lépés 26

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 27

Szerelje fel az új lengőkart.

Csere: elülső felső felfüggesztő kar – VW Transporter T4. Tippek az AUTODOC szakértőitől:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.Helyezze a lengőkart a beszerelési furatoknak megfelelően.
lépés 28

Szerelje fel a rögzítőcsavarokat. Használjon kalapácsot. Használjon feszítővasat.
lépés 29

Emelje a hidraulikus emelőt 10-15 cm-el feljebb.
lépés 30

Húzza meg a segédváz rögzítését. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.

lépés 31

Húzza meg a segédváz rögzítését. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.

lépés 32

Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 100 Nm nyomatékkal.

lépés 33

Húzza meg a lengőkart a segédvázhoz csatlakoztató hátsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 100 Nm nyomatékkal.
lépés 34

Szerelje fel a rögzítőcsavarokat. Használjon feszítővasat.
lépés 35

Húzza meg a felső lengőkar rögzítéseit (2 darab). Használja a következő méretű kombinált kulcsot: 21. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 160 Nm nyomatékkal.
lépés 36

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Csere: elülső felső felfüggesztő kar – VW Transporter T4. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 37

Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz.
lépés 38

Támassza meg a lengőkart. Használjon hidraulikus emelőt.

lépés 39

Húzza meg a gömbcsukló felső rögzítését. Használja a következő méretű kombinált kulcsot: 24. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 40

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
VW Transporter T4 – Ne engedje le hirtelen a hidraulikus emelőt, hogy ne elkerülje az autó alkatrészeinek és mechanizmusainak károsodását.
lépés 41

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 42

Húzza meg a lengéscsillapító felső konzolt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 100 Nm nyomatékkal.
lépés 43

Csavarozza be a rugóstagot a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 44

Szerelje be a rögzítőcsavart.

lépés 45

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 46

Húzza meg a lengéscsillapító rugóstagot a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 160 Nm nyomatékkal.

lépés 47

Vegye ki a konzolt a lengőkar alól.

Csere: elülső felső felfüggesztő kar – VW Transporter T4. Tippek az AUTODOC-tól:
Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 48

Húzza meg a motortartót a kiegészítő kerethez csatlakoztató rögzítőcsavart. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 160 Nm nyomatékkal.
lépés 49

Feszítse meg a torziós rudat. Használja a következő méretű kombinált kulcsot: 24.
lépés 50

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.

lépés 51

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: elülső felső felfüggesztő kar – VW Transporter T4. A spray alkalmazását követően várjon néhány percet.
lépés 52

Szerelje fel a kereket.

Az AUTODOC javasolja:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 53

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 54

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 160 Nm nyomatékkal.

lépés 55

Távolítsa el az emelőt és a kerék ékeket.
