Elülső felső felfüggesztő kar-csere Alfa Romeo 159 Sportwagon gépkocsin – Útmutató

letöltés: 10

Megtekintések: 108

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
ALFA ROMEO 159 Sportwagon (939) 1.9 JTS (939BXA1B), ALFA ROMEO 159 Sportwagon (939) 3.2 JTS Q4 (939BXG2B, 939BXG22), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 8V (939BXE1B), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 16V (939BXC1B, 939BXC12), ALFA ROMEO 159 Sportwagon (939) 2.4 JTDM (939BXD1B, 939BXD12), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 16V (939BXC1B), ALFA ROMEO 159 Sportwagon (939) 1.9 JTDM 8V (939AXH1B, 939BXH1B), ALFA ROMEO 159 Sportwagon (939) 2.4 JTDM Q4 (939BXM2B), ALFA ROMEO 159 Sportwagon (939) 2.4 JTDM (939.BXM1B), ALFA ROMEO 159 Sportwagon (939) 1.8 MPI (939BXL1A), ALFA ROMEO 159 Sportwagon (939) 3.2 JTS (939BXH1B) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

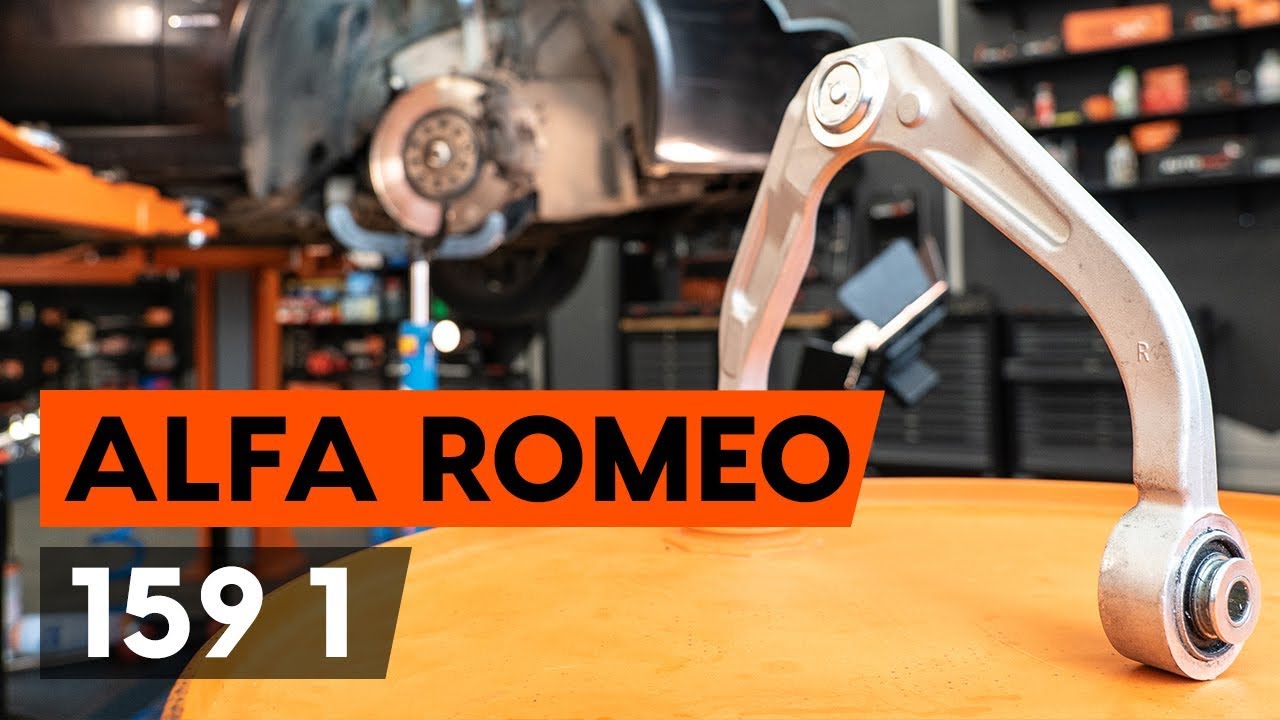

ALFA ROMEO 159 (939) első lengőkar csere [ÚTMUTATÓ AUTODOC]

Elülső felső felfüggesztő kar-csere Alfa Romeo 159 Sportwagon gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengőkar 159 Sportwagon (939)-hez és más ALFA ROMEO modellekhez

Egyéb helyettesítő termékek

lengőkar, kerékfelfüggesztés

Csere: elülső felső felfüggesztő kar – Alfa Romeo 159 Sportwagon. Szükséges szerszámok:

                      Drótkefe

                      WD-40 spray

                      Réz zsír

                      Kombinált kulcs 18

                      16 számú csavarbehajtó bit

                      18 számú csavarbehajtó bit

                      E18 számú csavarbehajtó bit

                      21 számú csavarbehajtó bit

                      imbuszkulcs bit H6-as

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Nyomatékkulcs

                      Menetfúró hajtóvas

                      Feszítővas

                      Gömbcsukló kinyomó

                      Hidraulikus váltó emelő

                      Sárvédő takaró

                      Kerékék

Szerszámok vásárlása

Csere: elülső felső felfüggesztő kar – Alfa Romeo 159 Sportwagon. Az AUTODOC ajánlja:

A csere folyamata a jobb- és a baloldali felső lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: elülső felső felfüggesztő kar – Alfa Romeo 159 Sportwagon. Alkalmazza a következő eljárást:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Tisztítsa meg a lengéscsillapító rugóstag felső támasz rögzítőit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 4

Lazítsa meg a lengéscsillapító rugóstag felső támasz rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 5

Rögzítse kerék ékekkel a kerekeket.
lépés 6

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 7

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 8

Csavarja ki a kerékcsavarokat.

Csere: elülső felső felfüggesztő kar – Alfa Romeo 159 Sportwagon. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 9

Vegye le a kereket.
lépés 10

Tisztítsa meg a kar minden csatlakozását. Tisztítsa meg a lengéscsillapító rugóstag rögzítőjét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 11

Csavarja ki a stabilizátor rudat a lengéscsillapító villával összekötő anyát. Használja a következő méretű csavarbehajtó fejet: 18.
lépés 12

Távolítsa el a stabilizátor rudat.
lépés 13

Csavarja ki a lengéscsillapító rugóstagot a lengéscsillapító villával összekötő rögzítőcsavart. Használja a következő méretű csavarbehajtó fejet: 18. Használjon menetfúró hajtóvasat.
lépés 14

Csavarja ki a lengéscsillapító villát az alsó lengőkarral összekötő rögzítőcsavart. Használja a következő méretű csavarbehajtó fejet: 21. Használjon menetfúró hajtóvasat.
lépés 15

Távolítsa el a rögzítőcsavart.
lépés 16

Tisztítsa meg a lengéscsillapító villát a lengéscsillapító rugóstaghoz csatlakoztató rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 17

Csatlakoztassa le a lengéscsillapító villát a lengéscsillapító rugóstagról.
lépés 18

Csavarozza ki a lengéscsillapító felső rögzítését.

Csere: elülső felső felfüggesztő kar – Alfa Romeo 159 Sportwagon. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarásánál tartsa a lengéscsillapító rugóstagot.
lépés 19

Távolítsa el a rugóstagot.
lépés 20

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 21

Csavarja ki a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 22

Húzza ki a gömbcsuklót a kormánycsuklóból. Használjon gömbcsukló kinyomót.
lépés 23

Tisztítsa meg a lengőkar rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 24

Csavarja ki a felső lengőkar rögzítéseit (2 darab). Használja a következő méretű csavarbehajtó fejet: E18. Használjon menetfúró hajtóvasat.
lépés 25

Távolítsa el a rögzítőcsavarokat.
lépés 26

Vegye le a lengőkart. Használjon feszítővasat.
lépés 27

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 28

Szerelje fel az új lengőkart.

Csere: elülső felső felfüggesztő kar – Alfa Romeo 159 Sportwagon. Tippek az AUTODOC-tól:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 29

Szerelje fel a lengőkar rögzítőket.
lépés 30

Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz.
lépés 31

Csavarja be a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 32

Csavarja be a felső lengőkar rögzítőjét (darab). Használja a következő méretű csavarbehajtó fejet: E18. Használjon racsnis kulcsot.
lépés 33

Emelje a hidraulikus emelőt 10-15 cm-el feljebb.
lépés 34

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 45 Nm nyomatékkal.
lépés 35

Húzza meg a felső lengőkar rögzítéseit (2 darab). Használja a következő méretű csavarbehajtó fejet: E18. Használjon nyomatékkulcsot. Húzza meg 85 Nm nyomatékkal.
lépés 36

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Csere: elülső felső felfüggesztő kar – Alfa Romeo 159 Sportwagon. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 37

Szerelje be a lengéscsillapítót a kerékdobba.
lépés 38

Csavarozza be a lengéscsillapító felső rögzítését. Ne húzza meg.

Csere: elülső felső felfüggesztő kar – Alfa Romeo 159 Sportwagon. A szakemberek ajánlják:
A sérülések elkerülése érdekében a rögzítőcsavarok becsavarásánál tartsa a lengéscsillapító rugóstagot.
lépés 39

Tisztítsa meg a lengéscsillapító villa beszerelési helyét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 40

Rögzítse a lengéscsillapító villát a lengéscsillapító rugóstaghoz.
lépés 41

Szerelje be a rögzítőcsavart.
lépés 42

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 43

Csavarja be a lengéscsillapító villát az alsó lengőkarral összekötő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21. Használjon menetfúró hajtóvasat.
lépés 44

Húzza meg a lengéscsillapító rugóstagot a lengéscsillapító villával összekötő rögzítőcsavart. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 77 Nm nyomatékkal.
lépés 45

Húzza meg a lengéscsillapító villát az alsó lengőkarral összekötő rögzítőcsavart. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 55 Nm nyomatékkal.+45°

Az AUTODOC javasolja:
Fontos! Ügyeljen arra, hogy új rögzítőelemeket használjon.
lépés 46

Szerelje fel az keresztstabilizátor rudat.
lépés 47

Húzza meg a stabilizátor kart a lengéscsillapító villához csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használjon H6-as imbuszkulcsot. Használjon nyomatékkulcsot. Húzza meg 60 Nm nyomatékkal.
lépés 48

Tisztítsa meg a karon lévő összes csuklót. Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 49

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Alfa Romeo 159 Sportwagon – Ne engedje le hirtelen a hidraulikus emelőt, hogy ne elkerülje az autó alkatrészeinek és mechanizmusainak károsodását.
lépés 50

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét. Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 51

Szerelje fel a kereket.

Csere: elülső felső felfüggesztő kar – Alfa Romeo 159 Sportwagon. Tippek az AUTODOC-tól:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 52

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 53

Engedje le az autót.
lépés 54

Húzza meg a lengéscsillapító rugó tartó felső rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 44 Nm nyomatékkal.
lépés 55

Keresztben húzza meg a kerékcsavarokat. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 56

Távolítsa el az emelőt és a kerék ékeket.
lépés 57

Vegye le a sárvédő takarót.
lépés 58

Zárja le a motorháztetőt.
