Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
RENAULT SCÉNIC II (JM0/1_) 1.9 D, RENAULT SCÉNIC II (JM0/1_) 1.6 Hi-Flex, RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F), RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B), RENAULT SCÉNIC II (JM0/1_) 1.4 (JM0B, JM0H, JM1A), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM02, JM13), RENAULT SCÉNIC II (JM0/1_) 2.0 16V Turbo (JM0W), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E, JM16), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM14), RENAULT SCÉNIC II (JM0/1_) 1.9 dCi (JM15), RENAULT SCÉNIC II (JM0/1_) 2.0 dCi (JM1K), RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM16), RENAULT SCÉNIC II (JM0/1_) 1.6 16V (JM1R), RENAULT SCÉNIC II (JM0/1_) 1.6, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi, RENAULT SCÉNIC II (JM0/1_) 1.6 BiFuel, RENAULT SCÉNIC II (JM0/1_) 1.9 dCi 130 … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

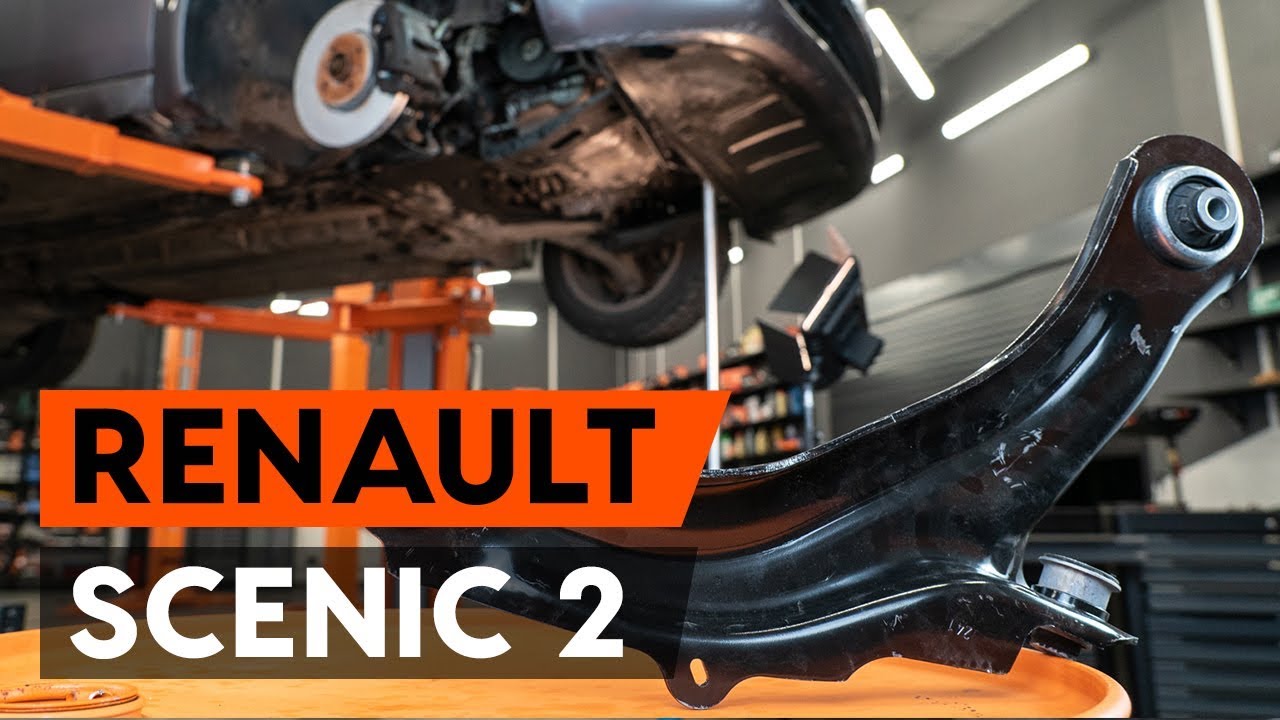

RENAULT SCENIC 2 (JM) első lengőkar csere [ÚTMUTATÓ AUTODOC]

Elülső alsó felfüggesztő kar-csere Renault Scenic 2 gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengőkar SCÉNIC II (JM0/1_)-hez és más RENAULT modellekhez

lengőkar, kerékfelfüggesztés

Lengőkar szett

        lengőkar, kerékfelfüggesztés RENAULT SCÉNIC II (JM0/1_) 1.6 Hi-Flex Benzin/Etanol (110 LE)

        lengőkar, kerékfelfüggesztés RENAULT SCÉNIC II (JM0/1_) 2.0 (JM05, JM0U, JM1N, JM1U, JM2V) Benzin (135 LE)

        lengőkar, kerékfelfüggesztés RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM0F) Dízel (82 LE)

        lengőkar, kerékfelfüggesztés RENAULT SCÉNIC II (JM0/1_) 1.6 (JM0C, JM0J, JM1B) Benzin (113 LE)

        lengőkar, kerékfelfüggesztés RENAULT SCÉNIC II (JM0/1_) 1.4 (JM0B, JM0H, JM1A) Benzin (98 LE)

        lengőkar, kerékfelfüggesztés RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM02, JM13) Dízel (101 LE)

        lengőkar, kerékfelfüggesztés RENAULT SCÉNIC II (JM0/1_) 2.0 16V Turbo (JM0W) Benzin (163 LE)

        lengőkar, kerékfelfüggesztés RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1F) Dízel (86 LE)

        lengőkar, kerékfelfüggesztés RENAULT SCÉNIC II (JM0/1_) 1.5 dCi (JM1E, JM16) Dízel (106 LE)

Csere: elülső alsó felfüggesztő kar – Renault Scenic 2. A szerszámok, amelyekre szüksége lehet:

                        Drótkefe

                        WD-40 spray

                        Réz zsír

                        Kombinált kulcs 16

                        Kombinált kulcs 18

                        Torx vég T20

                        10 számú csavarbehajtó bit

                        13 számú csavarbehajtó bit

                        16 számú csavarbehajtó bit

                        E16 számú csavarbehajtó bit

                        18 számú csavarbehajtó bit

                        Kerék dugókulcs készlet №19

                        Racsnis kulcs

                        Nyomatékkulcs

                        Patent kiszedő szerszám

                        Gumikalapács

                        Feszítővas

                        Hidraulikus váltó emelő

                        Sárvédő takaró

                        Kerékék

Szerszámok vásárlása

Csere: elülső alsó felfüggesztő kar – Renault Scenic 2. Az AUTODOC szakértői ajánlják:

A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Figyelem! Minden munka megkezdése előtt állítsa le a motort – Renault Scenic 2.

A cserét a következő sorrendben végezze:

lépés 1

Nyissa fel a motorháztetőt.
lépés 2

Használjon sárvédő takarót, hogy megakadályozza a festék és a műanyag részek sérülését.
lépés 3

Rögzítse kerék ékekkel a kerekeket.
lépés 4

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 5

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 6

Csavarja ki a kerékcsavarokat.

Csere: elülső alsó felfüggesztő kar – Renault Scenic 2. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 7

Vegye le a kereket.
lépés 8

Csavarja ki és távolítsa el a sárvédő borítás rögzítőket. Használja a következő torx kulcsot: T20. Használjon patent kiszedő szerszámot.
lépés 9

Távolítsa el a sárvédő borítást.
lépés 10

Csavarozza ki az alsó zajszigetelő burkolat rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10.
lépés 11

Távolítsa el az alsó hangszigetelést.

lépés 12

Tisztítsa meg az első kereszttartót és konzolját. Használjon drótkefét. Használjon WD-40 spray-t.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Renault Scenic 2. A spray alkalmazását követően várjon néhány percet.Viseljen védőszemüveget.
lépés 13

Csavarja ki a kereszttartó konzol rögzítőit. Használja a következő méretű csavarbehajtó fejet: 13.
lépés 14

Támassza meg az alsó hűtőtartót, megakadályozandó, hogy leessen a kereszttartó eltávolításakor. Használjon hidraulikus emelőt.
lépés 15

Lazítsa meg a kereszttartót az alsó hűtőtartóhoz rögzítő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 16

Csavarja ki a kereszttartót a segédvázhoz rögzítő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 17

Csatlakoztassa le és húzza félre a kereszttartót. Használjon feszítővasat.
lépés 18

Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 19

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 20

Távolítsa el a rögzítőcsavart.
lépés 21

Csatlakoztassa le az ABS jeladót a lengőkarról. Használjon patent kiszedő szerszámot.
lépés 22

Tisztítsa meg a lengőkart a segédvázhoz csatlakoztató rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 23

Csavarja ki az első lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: E16. Használjon racsnis kulcsot.
lépés 24

Távolítsa el a rögzítőcsavart. Használjon feszítővasat.

lépés 25

Tisztítsa meg a lengőkar rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 26

Csavarja ki a hátsó lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 27

Távolítsa el a rögzítőcsavart.
lépés 28

Vegye le a lengőkart. Használjon feszítővasat.
lépés 29

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét.
lépés 30

Szerelje fel az új lengőkart. Használjon feszítővasat. Használjon gumikalapácsot.

Az AUTODOC javasolja:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 31

Szerelje fel a kar első rögzítését.
lépés 32

Húzza meg az első lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: E16. Használjon racsnis kulcsot.
lépés 33

Szerelje fel a lökhárító merevítőt. Használjon feszítővasat.

lépés 34

Csavarja be a kereszttartót az alsó hűtőtartóhoz rögzítő rögzítőt.

lépés 35

Távolítsa el a támaszt az alsó hűtőtartó alól.

Csere: elülső alsó felfüggesztő kar – Renault Scenic 2. Az AUTODOC ajánlja:
Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 36

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 37

Szerelje be a rögzítőcsavart. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16.
lépés 38

Szerelje fel a lengőkar hátsó rögzítőjét.
lépés 39

Húzza meg a hátsó lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18.
lépés 40

Emelje a hidraulikus emelőt 10-15 cm-el feljebb.
lépés 41

Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 13. Használjon nyomatékkulcsot. Húzza meg 70 Nm nyomatékkal.
lépés 42

Húzza meg a kart az autó segédvázához csatlakoztató hátsó rögzítést. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 105 Nm nyomatékkal.
lépés 43

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 62 Nm nyomatékkal.
lépés 44

Vegye ki a konzolt a lengőkar alól.

Csere: elülső alsó felfüggesztő kar – Renault Scenic 2. Az AUTODOC szakértői ajánlják:
Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 45

Csatlakoztassa az ABS jeladó vezetékeit.
lépés 46

Húzza meg a kereszttartót a segédvázhoz rögzítő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 13. Használjon racsnis kulcsot.
lépés 47

Húzza meg a kereszttartót az alsó hűtőtartóhoz rögzítő rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 75 Nm nyomatékkal.
lépés 48

Csavarja be a kereszttartó konzol rögzítőt. Használja a következő méretű csavarbehajtó fejet: 13.
lépés 49

Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 50

Helyezze vissza a sárvédő dobbetétet a beszerelési helyére..
lépés 51

Szerelje fel és húzza meg a sárvédő borítás rögzítőket. Használja a következő torx kulcsot: T20.

lépés 52

Szerelje fel az alsó hangszigetelést.

lépés 53

Csavarozza be az alsó zajszigetelő burkolat rögzítőit. Használja a következő méretű csavarbehajtó fejet: 10.
lépés 54

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét. Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 55

Szerelje fel a kereket.

Csere: elülső alsó felfüggesztő kar – Renault Scenic 2. A szakemberek ajánlják:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 56

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 57

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 110 Nm nyomatékkal.
lépés 58

Távolítsa el az emelőt és a kerék ékeket.

lépés 59

Vegye le a sárvédő takarót.

lépés 60

Zárja le a motorháztetőt.
