Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
PEUGEOT 307 SW (3H) 1.6 16V, PEUGEOT 307 SW (3H) 2.0 16V, PEUGEOT 307 SW (3H) 2.0 HDI 90, PEUGEOT 307 SW (3H) 2.0 HDI 110, PEUGEOT 307 SW (3H) 1.4 16V, PEUGEOT 307 SW (3H) 1.6 HDI 110, PEUGEOT 307 SW (3H) 2.0 16V, PEUGEOT 307 SW (3H) 1.4, PEUGEOT 307 SW (3H) 1.6 HDI 90, PEUGEOT 307 SW (3H) 1.6 BioFlex … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

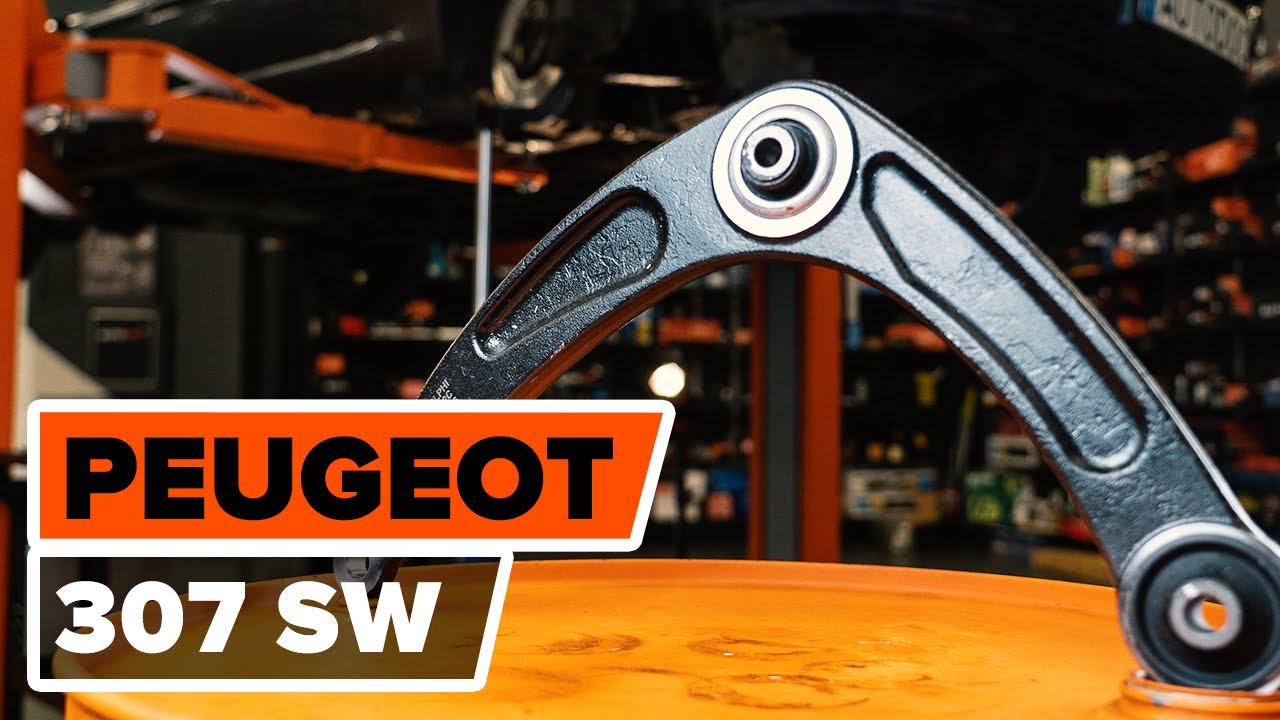

PEUGEOT 307 (3H) első lengőkar csere [ÚTMUTATÓ AUTODOC]

Elülső alsó felfüggesztő kar-csere Peugeot 307 SW gépkocsin – Útmutató

Az összes kívánt alkatrész cseréje – Lengőkar 307 SW (3H)-hez és más PEUGEOT modellekhez

lengőkar, kerékfelfüggesztés

        lengőkar, kerékfelfüggesztés 307 SW (3H) Benzin (109 LE)

        lengőkar, kerékfelfüggesztés 307 SW (3H) Benzin (136 LE)

        lengőkar, kerékfelfüggesztés 307 SW (3H) Dízel (90 LE)

        lengőkar, kerékfelfüggesztés 307 SW (3H) Dízel (107 LE)

        lengőkar, kerékfelfüggesztés 307 SW (3H) Benzin (88 LE)

        lengőkar, kerékfelfüggesztés 307 SW (3H) Dízel (109 LE)

        lengőkar, kerékfelfüggesztés 307 SW (3H) Benzin (140 LE)

        lengőkar, kerékfelfüggesztés 307 SW (3H) Benzin (75 LE)

        lengőkar, kerékfelfüggesztés 307 SW (3H) Dízel (90 LE)

Csere: elülső alsó felfüggesztő kar – Peugeot 307 SW. A szerszámok, amelyekre szüksége lesz:

                        Drótkefe

                        WD-40 spray

                        Féktisztító

                        Réz zsír

                        Nyomatékkulcs

                        Kombinált kulcs №18

                        18 számú csavarbehajtó bit

                        21 számú csavarbehajtó bit

                        36 számú csavarbehajtó bit

                        Torx vég T50

                        Kerék dugókulcs készlet №17

                        Racsnis kulcs

                        Menetfúró hajtóvas

                        Kalapács

                        Pontozó

                        Feszítővas

                        Gömbcsukló kinyomó

                        Hidraulikus váltó emelő

                        Kerékék

Szerszámok vásárlása

Csere: elülső alsó felfüggesztő kar – Peugeot 307 SW. Az AUTODOC ajánlja:

A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: elülső alsó felfüggesztő kar – Peugeot 307 SW. A lépések ajánlott sorrendje:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Csere: elülső alsó felfüggesztő kar – Peugeot 307 SW. Tippek az AUTODOC szakértőitől:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg CV tengely anya sasszegét. Használjon drótkefét.
lépés 7

Távolítsa el a CV tengely anya sasszegét. Használjon pontozót.
lépés 8

Tisztítsa meg a hajtótengely rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 9

Lazítsa meg a hajtótengelyen lévő anyát. Használja a következő méretű csavarbehajtó fejet: 36. Használjon racsnis kulcsot.
lépés 10

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 11

Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21. Használjon menetfúró hajtóvasat.
lépés 12

Csatlakoztassa le a gömbcsuklót a lengőkarról. Használjon gömbcsukló kinyomót.
lépés 13

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 14

Csatlakoztassa le a gömbcsuklót a lengőkarról. Használjon feszítővasat.
lépés 15

Vegye ki a konzolt a kormánycsukló alól.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Peugeot 307 SW. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 16

Válassza le a hajtótengelyt a tengelycsonkról.

Csere: elülső alsó felfüggesztő kar – Peugeot 307 SW. Tippek az AUTODOC-tól:
Győződjön meg arról, hogy a hajtótengely nem tehermentes (ha a gépkocsi emelőn van).
lépés 17

Csavarja ki az első lengőkar rögzítést. Használja a következő torx kulcsot: T50. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 18

Távolítsa el a lengőkar első rögzítőjét. Használjon pontozót. Használjon kalapácsot.
lépés 19

Csavarja ki a lengőkart a kiegészítő kerethez csatlakoztató hátsó rögzítőt. Használja a következő torx kulcsot: T50. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 20

Távolítsa el a lengőkar hátsó rögzítőjét.
lépés 21

Vegye le a lengőkart. Használjon feszítővasat.
lépés 22

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 23

Szerelje fel az új lengőkart.

Csere: elülső alsó felfüggesztő kar – Peugeot 307 SW. A szakemberek ajánlják:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 24

Szerelje fel a lengőkar rögzítőket.
lépés 25

Húzza meg az első lengőkar rögzítést. Használja a következő torx kulcsot: T50. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 26

Húzza meg a hátsó lengőkar rögzítést. Használja a következő torx kulcsot: T50. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 27

Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 111 Nm nyomatékkal.
lépés 28

Húzza meg a kart az autó segédvázához csatlakoztató hátsó rögzítést. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 111 Nm nyomatékkal.
lépés 29

Tisztítsa meg a hajtótengely féltengelycsukló hornyait. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 30

Szerelje fel a kardántengelyt.
lépés 31

Csavarja ki a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 32

Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.

lépés 33

Távolítsa el a rögzítőcsavarokat.
lépés 34

Csatlakoztassa le a kormánycsuklót a lengéscsillapítóról.
lépés 35

Csatlakoztassa a gömbcsuklót a lengőkarra.
lépés 36

Vegye ki a konzolt a kormánycsukló alól.

Csere: elülső alsó felfüggesztő kar – Peugeot 307 SW. Tippek az AUTODOC szakértőitől:
Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 37

Rögzítse a lengéscsillapítót a kormánycsuklón.
lépés 38

Szerelje fel a rögzítőcsavarokat.
lépés 39

Csavarja be a lengéscsillapító rugóstagot a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 40

Húzza meg a lengéscsillapító rugóstagot a tengelycsonkkal összekötő alsó rögzítőt. Használja a következő méretű kombinált kulcsot: 18. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.
lépés 41

Húzza meg a hajtótengely anyát. Használja a következő méretű csavarbehajtó fejet: 36. Használjon nyomatékkulcsot. Húzza meg 280 Nm nyomatékkal.
lépés 42

Szerelje fel a CV tengely anya sasszegét. Használjon feszítővasat. Használjon kalapácsot.
lépés 43

Csavarja be a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 21. Használjon racsnis kulcsot.
lépés 44

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű csavarbehajtó fejet: 21. Használjon nyomatékkulcsot. Húzza meg 50 Nm nyomatékkal.
lépés 45

Tisztítsa meg a karon lévő összes csuklót. Tegyen kenőanyagot a lengéscsillapító rugóstag rögzítőire. Rézzsírt használjon.
lépés 46

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét.
lépés 47

Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 48

Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Peugeot 307 SW. A spray alkalmazását követően várjon néhány percet.
lépés 49

Szerelje fel a kereket.

Csere: elülső alsó felfüggesztő kar – Peugeot 307 SW. Tipp:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 50

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 51

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 17. Használjon nyomatékkulcsot. Húzza meg 100 Nm nyomatékkal.
lépés 52

Távolítsa el az emelőt és a kerék ékeket.
