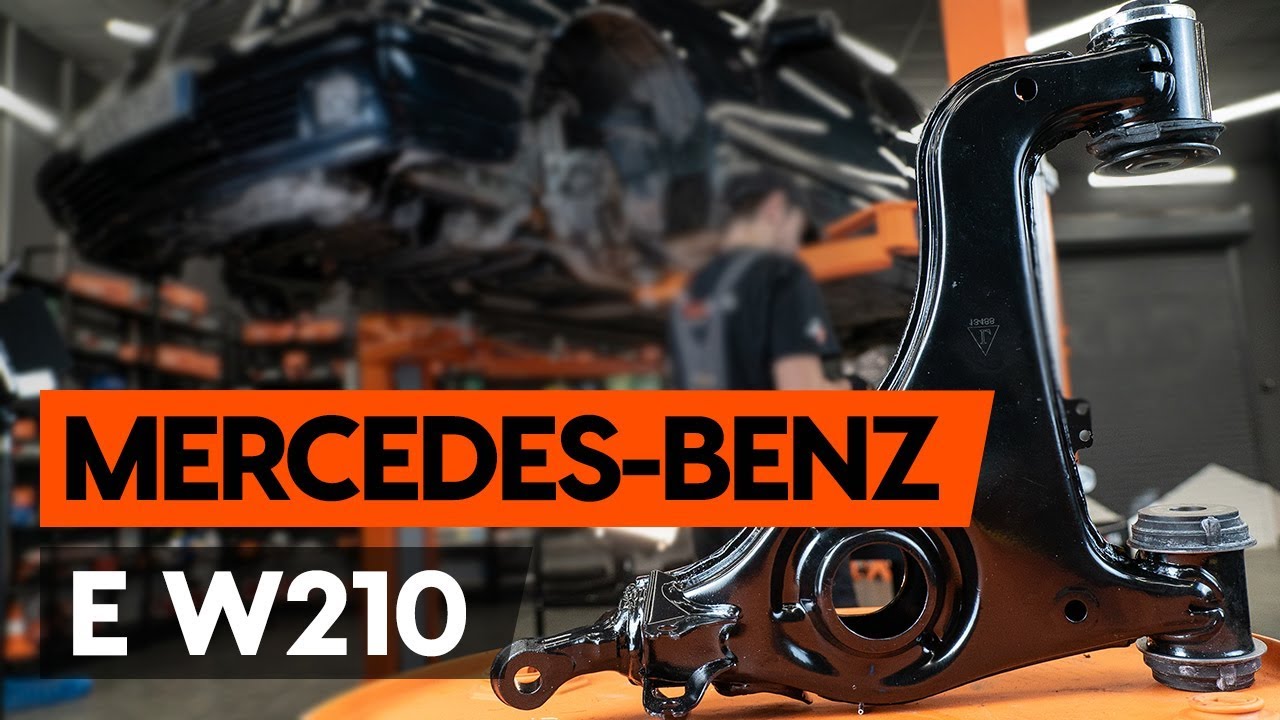

Elülső alsó felfüggesztő kar-csere Mercedes W210 gépkocsin – Útmutató

letöltés: 5

Megtekintések: 47

Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
MERCEDES-BENZ E-osztály Sedan (W210) E 220 D (210.004), MERCEDES-BENZ E-osztály Sedan (W210) E 250 D (210.010), MERCEDES-BENZ E-osztály Sedan (W210) E 200 (210.035), MERCEDES-BENZ E-osztály Sedan (W210) E 300 D (210.020), MERCEDES-BENZ E-osztály Sedan (W210) E 230 (210.037), MERCEDES-BENZ E-osztály Sedan (W210) E 320 (210.055), MERCEDES-BENZ E-osztály Sedan (W210) E 290 Turbo-D (210.017), MERCEDES-BENZ E-osztály Sedan (W210) E 280 (210.053), MERCEDES-BENZ E-osztály Sedan (W210) E 420 (210.072), MERCEDES-BENZ E-osztály Sedan (W210) E 50 AMG (210.072), MERCEDES-BENZ E-osztály Sedan (W210) E 270 CDI (210.016), MERCEDES-BENZ E-osztály Sedan (W210) E 280 (210.063), MERCEDES-BENZ E-osztály Sedan (W210) E 320 (210.065), MERCEDES-BENZ E-osztály Sedan (W210) E 300 Turbo-D (210.025), MERCEDES-BENZ E-osztály Sedan (W210) E 250 Turbo-D (210.015), MERCEDES-BENZ E-osztály Sedan (W210) E 200 D (210.003), MERCEDES-BENZ E-osztály Sedan (W210) E 240 (210.061), MERCEDES-BENZ E-osztály Sedan (W210) E 200 Kompressor (210.045), MERCEDES-BENZ E-osztály Sedan (W210) E 55 AMG (210.074), MERCEDES-BENZ E-osztály Sedan (W210) E 220 CDI (210.006), MERCEDES-BENZ E-osztály Sedan (W210) E 200 CDI (210.007), MERCEDES-BENZ E-osztály Sedan (W210) E 220 D, MERCEDES-BENZ E-osztály Sedan (W210) E 200 CDI (210.007), MERCEDES-BENZ E-osztály Sedan (W210) E 220 CDI (210.006), MERCEDES-BENZ E-osztály Sedan (W210) E 270 CDI (210.016), MERCEDES-BENZ E-osztály Sedan (W210) E 320 CDI (210.026), MERCEDES-BENZ E-osztály Sedan (W210) E 200 Kompressor (210.048), MERCEDES-BENZ E-osztály Sedan (W210) E 240 (210.062), MERCEDES-BENZ E-osztály Sedan (W210) E 220 CDI (210.006) … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

MERCEDES-BENZ E (W210) első lengőkar csere [ÚTMUTATÓ AUTODOC]

Elülső alsó felfüggesztő kar-csere Mercedes W210 gépkocsin – Útmutató

Egyéb helyettesítő termékek

lengőkar, kerékfelfüggesztés

Csere: elülső alsó felfüggesztő kar – Mercedes W210. A szükséges szerszámokat tartalmazó lista:

                      Drótkefe

                      WD-40 spray

                      Réz zsír

                      Torx vég T50

                      10 számú csavarbehajtó bit

                      16 számú csavarbehajtó bit

                      Kombinált kulcs №16

                      Kombinált kulcs №22

                      Kerék dugókulcs készlet №17

                      Racsnis kulcs

                      Nyomatékkulcs

                      Feszítővas

                      Menetfúró hajtóvas

                      Pontozó

                      Gumikalapács

                      rugó és lengéscsillapító szerelő szerszám

                      Gömbcsukló kinyomó

                      Hidraulikus váltó emelő

                      Kerékék

Szerszámok vásárlása

Csere: elülső alsó felfüggesztő kar – Mercedes W210. Az AUTODOC szakértői ajánlják:

A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.

Csere: elülső alsó felfüggesztő kar – Mercedes W210. A lépések ajánlott sorrendje:

lépés 1

Rögzítse kerék ékekkel a kerekeket.
lépés 2

Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3

Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4

Csavarja ki a kerékcsavarokat.

Az AUTODOC javasolja:
Fontos! A sérülések elkerülése érdekében a rögzítőcsavarok kicsavarása során tartsa a kereket. Mercedes W210
lépés 5

Vegye le a kereket.
lépés 6

Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Tisztítsa meg a karon lévő összes csuklót. Használjon WD-40 spray-t.
lépés 7

Csavarja ki az első lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 22.
lépés 8

Csavarja ki a hátsó lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 22.
lépés 9

Lazítsa meg a gömbcsuklót a tengelycsonkkal összekötő rögzítőt. Használja a következő méretű kombinált kulcsot: 22.
lépés 10

Szerelje fel a tekercsrugót a rugóösszenyomóra.

Csere: elülső alsó felfüggesztő kar – Mercedes W210. Tippek az AUTODOC szakértőitől:
Csak megfelelő méretű adaptereket és pofákat.A rugótekercset biztonságosan kell rögzíteni a rugóösszenyomóra.Kiváló minőségű rugóösszenyomót használjon.
lépés 11

Nyomja össze a rugót.

Csere: elülső alsó felfüggesztő kar – Mercedes W210. Tippek az AUTODOC-tól:
Legyen óvatos! Az összenyomott rugó erős, ha kioldódás vagy kiegyenesedés esetén sérülést okozhat.
lépés 12

Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű kombinált kulcsot: 22.
lépés 13

Húzza ki a gömbcsuklót a kormánycsuklóból. Használjon gömbcsukló kinyomót.
lépés 14

Csavarja ki a lengéscsillapító rugóstagot a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használja a következő méretű kombinált kulcsot: 16. Használjon racsnis kulcsot.
lépés 15

Csatlakoztassa le a keresztstabilizátor rögzítését a rúdról. Használja a következő torx kulcsot: T50. Használjon menetfúró hajtóvasat.
lépés 16

Távolítsa el a stabilizátor rudat. Használjon feszítővasat.
lépés 17

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 18

Távolítsa el a rögzítőcsavart. Használjon pontozót. Használjon gumikalapácsot.
lépés 19

Csavarja ki az első lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 22 (2 db).
lépés 20

Távolítsa el a rögzítőanyát.
lépés 21

Csavarja ki a hátsó lengőkar rögzítést. Használja a következő méretű kombinált kulcsot: 22 (2 db).
lépés 22

Tegyen jelölést a kerékdőlést beállító csavarra. Használjon feszítővasat. Használjon gumikalapácsot.
lépés 23

Távolítsa el a rögzítőanyát.
lépés 24

Távolítsa el a rögzítőcsavarokat.
lépés 25

Csavarja ki a gömbcsuklót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű kombinált kulcsot: 22.
lépés 26

Engedje a hidraulikus emelőt 10-15 cm-el lejjebb.

Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Mercedes W210. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 27

Távolítsa el a tekercsrugót a rugóösszenyomóval együtt.

Csere: elülső alsó felfüggesztő kar – Mercedes W210. Az AUTODOC szakértői ajánlják:
Amíg a rugó összenyomott helyzetben van, ne végezzen rajta semmilyen műveletet.
lépés 28

Csatlakoztassa le a fényszórómagasság-állítót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 29

Vegye le a lengőkart. Használjon feszítővasat.
lépés 30

Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 31

Szerelje fel az új lengőkart.

Csere: elülső alsó felfüggesztő kar – Mercedes W210. Az AUTODOC ajánlja:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 32

Szerelje fel a gömbcsuklót az új lengőkarra. Használja a következő méretű kombinált kulcsot: 22.
lépés 33

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 34

Helyezze a lengőkart a beszerelési furatoknak megfelelően. Használjon gumikalapácsot. Használjon feszítővasat.
lépés 35

Szerelje fel a lengőkar rögzítőket. Használjon gumikalapácsot.
lépés 36

Csatlakoztassa a fényszórómagasság-állítót a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 10. Használjon racsnis kulcsot.
lépés 37

Engedje a hidraulikus emelőt 10-15 cm-el lejjebb.

Az AUTODOC javasolja:
Mercedes W210 – Ne engedje le hirtelen a hidraulikus emelőt, hogy ne elkerülje az autó alkatrészeinek és mechanizmusainak károsodását.
lépés 38

Szerelje fel a tekercsrugót a gumitámaszokkal együtt a beszerelési helyére.

Csere: elülső alsó felfüggesztő kar – Mercedes W210. Tippek az AUTODOC-tól:
Bizonyosodjon meg arról, hogy a tekercsrugó megfelelően van beszerelve.
lépés 39

Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 40

Rögzítse a lengőkart a lengéscsillapító rugóstaghoz.

lépés 41

Szerelje fel a lengéscsillapító rugóstagot a lengőkarhoz csatlakoztató rögzítőt.
lépés 42

Húzza meg a gömbfej rögzítőanyát. Használja a következő méretű kombinált kulcsot: 22.
lépés 43

Emelje a hidraulikus emelőt 10-15 cm-el feljebb.
lépés 44

Húzza meg a lengőkar segédkerethez való rögzítését. Használja a következő méretű kombinált kulcsot: 22. Használjon nyomatékkulcsot. Húzza meg 120 Nm nyomatékkal.
lépés 45

Engedje fel a rugót.
lépés 46

Távolítsa el a rugóösszenyomót.
lépés 47

Vegye ki a konzolt a lengőkar alól.

Az AUTODOC javasolja:
Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 48

Szerelje fel az keresztstabilizátor rudat.
lépés 49

Húzza meg a gömbcsukló rögzítését. Használja a következő méretű kombinált kulcsot: 22. Használjon nyomatékkulcsot. Húzza meg 80 Nm nyomatékkal.
lépés 50

szerelje fel a stabilizátorhoz erősített rudat, és rögzítse. Használja a következő torx kulcsot: T50. Használjon nyomatékkulcsot. Húzza meg 45 Nm nyomatékkal.
lépés 51

Húzza meg a lengéscsillapító rugóstagot a lengőkarhoz csatlakoztató rögzítőt. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 55 Nm nyomatékkal.
lépés 52

Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 53

Tisztítsa meg a kerékabroncs beszerelési helyét. Használjon drótkefét. Kezelje az érintkező felületet. Rézzsírt használjon.
lépés 54

Szerelje fel a kereket.

Az AUTODOC javasolja:
Figyelem! A sérülések elkerülése érdekében a csavarok becsavarásánál tartsa a kereket az autón. Mercedes W210
lépés 55

Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 56

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 112 Nm nyomatékkal.
lépés 57

Távolítsa el az emelőt és a kerék ékeket.
