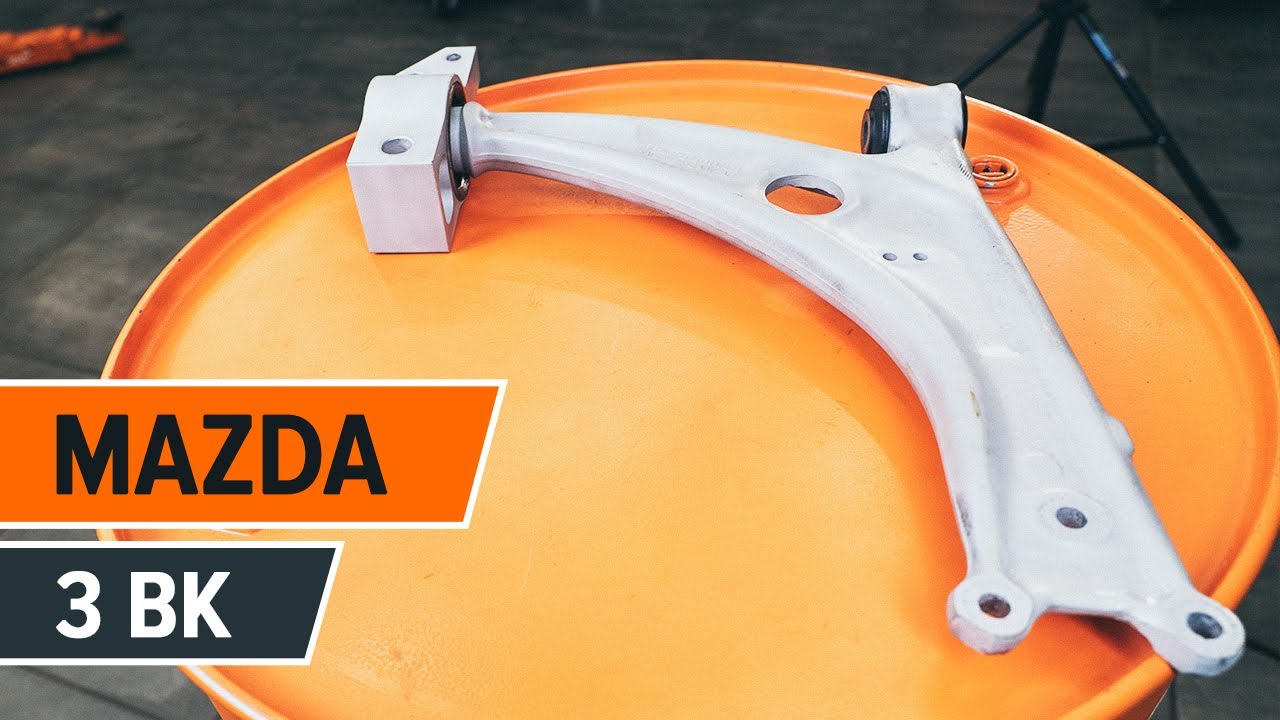

Csere: elülső alsó felfüggesztő kar – Mazda 3 BK. Az AUTODOC ajánlja:
A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Felhívjuk figyelmét: az autón végzett minden munkát - Mazda 3 BK – leállított motor mellett kell elvégezni.
A cserét a következő sorrendben végezze:
lépés 1
Rögzítse kerék ékekkel a kerekeket.
lépés 2
Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 3
Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4
Csavarja ki a kerékcsavarokat.
Csere: elülső alsó felfüggesztő kar – Mazda 3 BK. Tipp:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5
Vegye le a kereket.
lépés 6
Tisztítsa meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7
Csavarja ki a kormánycsukló záróanyát. Használja a következő méretű csavarbehajtó fejet: 17. Használjon racsnis kulcsot.
lépés 8
Csatlakoztassa le a kormányösszekötő rudat a kormánycsuklóról. Használjon gömbcsukló kinyomót.
lépés 9
Tisztítsa meg a gömbcsuklót a tengelycsonkkal összekapcsoló rögzítőt. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 10
Csavarja ki a rögzítő csavart, amely a gömbcsuklót a kormánycsuklóhoz rögzíti. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 14. Használjon racsnis kulcsot.
lépés 11
Távolítsa el a rögzítőcsavart.
lépés 12
Csatlakoztassa le az alsó lengőkart a kormánycsuklóról. Használjon gumikalapácsot. Használjon feszítővasat.
lépés 13
Tisztítsa meg a lengőkart a segédvázhoz csatlakoztató rögzítőket. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 14
Csavarja ki az első lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 15
Távolítsa el a lengőkar első rögzítőjét.
lépés 16
Csavarja ki a lengőkart a kiegészítő kerethez csatlakoztató hátsó rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 17
Távolítsa el a lengőkar hátsó rögzítőjét.
lépés 18
Vegye le a lengőkart.
lépés 19
Csavarja ki a rögzítőket és távolítsa el az ütközőt az első független felfüggesztés alsó szabályzókarról. Használja a következő méretű csavarbehajtó fejet: 12. Használjon racsnis kulcsot.
lépés 20
Szerelje fel és rögzítse az új szabályzókarra az ütközőt. Használja a következő méretű csavarbehajtó fejet: 12. Használjon nyomatékkulcsot. Húzza meg 19 Nm nyomatékkal.
lépés 21
Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 22
Szerelje fel az új lengőkart.
Az AUTODOC javasolja:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 23
Szerelje fel a kar első rögzítését.
lépés 24
Szerelje fel a lengőkar hátsó rögzítőjét.
lépés 25
Húzza meg az első lengőkar rögzítést. Használja a következő méretű csavarbehajtó fejet: 18. Használjon racsnis kulcsot.
lépés 26
Húzza meg a lengőkar hátsó rögzítőjét. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 86 Nm nyomatékkal.
lépés 27
Csatlakoztassa a gömbcsuklókat a tengelycsonkhoz. Használjon gumikalapácsot.
lépés 28
Szerelje be a rögzítőcsavart. Használjon pontozót. Használjon kalapácsot.
lépés 29
Húzza meg a gömbcsukló rögzítését. Használja a következő méretű kombinált kulcsot: 16. Használja a következő méretű csavarbehajtó fejet: 14. Használjon nyomatékkulcsot. Húzza meg 55 Nm nyomatékkal.
lépés 30
Csatlakoztassa a kormányösszekötő rudat a kormánycsuklóra.
lépés 31
Húzza meg a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőanyát. Használja a következő méretű csavarbehajtó fejet: 17. Használjon nyomatékkulcsot. Húzza meg 40 Nm nyomatékkal.
lépés 32
Támassza meg a lengőkart. Használjon hidraulikus emelőt.
lépés 33
Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használja a következő méretű csavarbehajtó fejet: 18. Használjon nyomatékkulcsot. Húzza meg 130 Nm nyomatékkal.
lépés 34
Vegye ki a konzolt a lengőkar alól.
Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Mazda 3 BK. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 35
Tisztítsa meg a karon lévő összes csuklót. Tegyen kenőanyagot a kormányösszekötő rúd fejet a tengelycsonkkal összekötő rögzítőre. Rézzsírt használjon.
lépés 36
Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 37
Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.
Az AUTODOC javasolja:
Csere: hátsó alsó felfüggesztő kar – Mazda 3 BK. A spray alkalmazását követően várjon néhány percet.
lépés 38
Szerelje fel a kereket.
Csere: elülső alsó felfüggesztő kar – Mazda 3 BK. Tipp:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 39
Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 19.
lépés 40
Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használja a következő kerék dugókulcsot: 19. Használjon nyomatékkulcsot. Húzza meg 118 Nm nyomatékkal.
lépés 41
Távolítsa el az emelőt és a kerék ékeket.
