Fontos!
Az a csere útmutató a következő gépkocsikhoz használható:
CITROËN C3 I Hatchback (FC_, FN_) 1.4 i Bivalent,
CITROËN C3 I Hatchback (FC_, FN_) 1.6 16V,
CITROËN C3 I Hatchback (FC_, FN_) 1.4 16V
…
Továbbiak megtekintése
A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

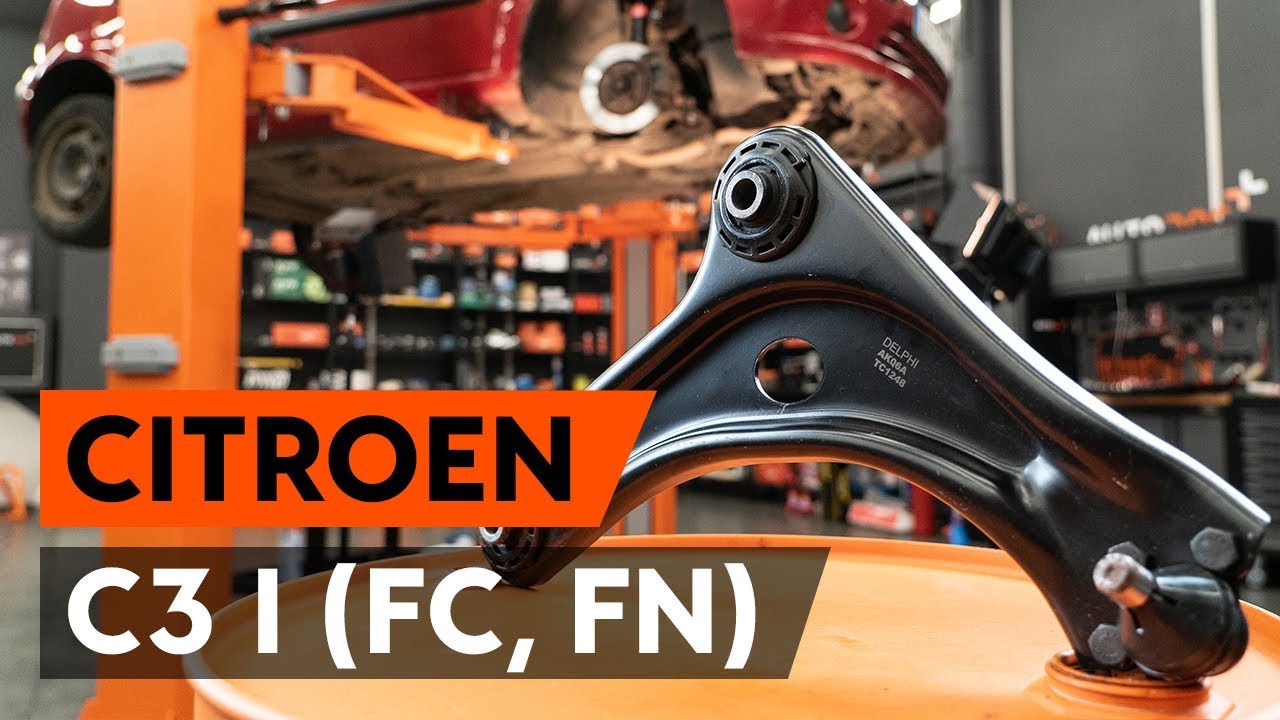

CITROEN C3 1 (FC, FN) első lengőkar csere [ÚTMUTATÓ AUTODOC]
Az összes kívánt alkatrész cseréje – Lengőkar C3 I Hatchback (FC_, FN_)-hez és más CITROËN modellekhez
Csere: elülső alsó felfüggesztő kar – Citroen C3 1. Az AUTODOC ajánlja:
A csere folyamata a jobb és a baloldali alsó lengőkar esetében megegyezik.
Minden munkát leállított motor mellett kell végezni.
Csere: elülső alsó felfüggesztő kar – Citroen C3 1. Alkalmazza a következő eljárást:
lépés 1
Rögzítse kerék ékekkel a kerekeket.
lépés 2
Lazítsa meg a kerékrögzítő csavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 3
Emelje el az autó elejét, és rögzítse alátámasztással.
lépés 4
Csavarja ki a kerékcsavarokat.
Csere: elülső alsó felfüggesztő kar – Citroen C3 1. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a csavarok kicsavarásánál támassza ki a kereket.
lépés 5
Vegye le a kereket.
lépés 6
Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
Csere: elülső alsó felfüggesztő kar – Citroen C3 1. Tippek az AUTODOC-tól:
A spray alkalmazását követően várjon néhány percet.Viseljen védőszemüveget.
lépés 7
Csavarja ki a rögzítőt, ami a gömbcsuklót erősíti a kormánycsuklóhoz. Használja a következő méretű csavarbehajtó fejet: 16. Használja a következő méretű kombinált kulcsot: 14.
lépés 8
Távolítsa el a rögzítőcsavart.
lépés 9
Támassza alá a kormánycsuklót. Használjon hidraulikus emelőt.
lépés 10
Csatlakoztassa le az alsó lengőkart a kormánycsuklóról. Használjon feszítővasat.
lépés 11
Tisztítsa meg a kar minden csatlakozását. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 12
Csavarja ki az első lengőkar rögzítést. Használjon 22-as 12 pontos dugókulcsot. Használjon menetfúró hajtóvasat.
lépés 13
Csavarja ki a lengőkart a kiegészítő kerethez csatlakoztató hátsó rögzítőt. Használjon 22-as 12 pontos dugókulcsot. Használjon menetfúró hajtóvasat.
lépés 14
Távolítsa el a rögzítőcsavarokat. Használjon pontozót. Használjon kalapácsot.
lépés 15
Vegye ki a konzolt a kormánycsukló alól.
Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Citroen C3 1. Lassan engedje le a hidraulikus emelőt, rázkódások nélkül, hogy ne rongálja meg a szerelvényeket és szerkezeteket.
lépés 16
Vegye le a lengőkart. Használjon feszítővasat.
lépés 17
Tisztítsa meg a beszerelési helyet, valamint a lengőkar menetét. Használjon drótkefét.
lépés 18
Szerelje fel az új lengőkart. Használjon feszítővasat.
Csere: elülső alsó felfüggesztő kar – Citroen C3 1. Tipp:
Beszereléskor kizárólag új csavarokat és anyákat használjon.Ne rongálja meg a gömbcsukló borítását.
lépés 19
Szerelje fel a rögzítőcsavarokat. Használjon feszítővasat.
lépés 20
Csatlakoztassa az ABS jeladót a tengelycsonkhoz.
lépés 21
Szerelje be a rögzítőcsavart. Használjon kalapácsot.
lépés 22
Csavarja be a gömbcsukló rögzítőit. Használja a következő méretű csavarbehajtó fejet: 16. Használjon racsnis kulcsot.
lépés 23
Húzza meg a hátsó lengőkar rögzítést. Használjon 22-as 12 pontos dugókulcsot.
lépés 24
Húzza meg az első lengőkar rögzítést. Használjon 22-as 12 pontos dugókulcsot.
lépés 25
Húzza meg a lengőkart a segédvázhoz csatlakoztató első rögzítőt. Használjon 22-as 12 pontos dugókulcsot. Használjon nyomatékkulcsot. Húzza meg 126 Nm nyomatékkal.
lépés 26
Húzza meg a lengőkar hátsó rögzítőjét. Használjon 22-as 12 pontos dugókulcsot. Használjon nyomatékkulcsot. Húzza meg 126 Nm nyomatékkal.
lépés 27
Húzza meg a gömbcsukló rögzítését. Használja a következő méretű kombinált kulcsot: 14. Használja a következő méretű csavarbehajtó fejet: 16. Használjon nyomatékkulcsot. Húzza meg 44 Nm nyomatékkal.
lépés 28
Tisztítsa meg a karon lévő összes csuklót. Rézzsírt használjon.
lépés 29
Kenje meg a felületet, ahol a féktárcsa a keréktárcsával érintkezik. Rézzsírt használjon.
lépés 30
Tisztítsa meg a féktárcsa felületét. Használjon féktisztítót.
Az AUTODOC javasolja:
Csere: elülső alsó felfüggesztő kar – Citroen C3 1. A spray alkalmazását követően várjon néhány percet.
lépés 31
Szerelje fel a kereket.
Csere: elülső alsó felfüggesztő kar – Citroen C3 1. Tippek az AUTODOC szakértőitől:
A sérülések elkerülése érdekében a csavarok meghúzásánál tartsa fent a kereket.
lépés 32
Csavarja be a kerékcsavarokat. Használja a következő kerék dugókulcsot: 17.
lépés 33
Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon nyomatékkulcsot. Húzza meg 90 Nm nyomatékkal.
lépés 34
Távolítsa el az emelőt és a kerék ékeket.
