Fontos!

Az a csere útmutató a következő gépkocsikhoz használható:
FORD TRANSIT MK-7 Dobozos 2.2 TDCi, FORD TRANSIT MK-7 Dobozos 2.2 TDCi, FORD TRANSIT MK-7 Dobozos 2.2 TDCi, FORD TRANSIT MK-7 Dobozos 2.2 TDCi, FORD TRANSIT MK-7 Dobozos 2.4 TDCi RWD, FORD TRANSIT MK-7 Dobozos 2.4 TDCi RWD, FORD TRANSIT MK-7 Dobozos 2.2 TDCi, FORD TRANSIT MK-7 Dobozos 2.4 TDCi RWD, FORD TRANSIT MK-7 Dobozos 2.3 16V RWD, FORD TRANSIT MK-7 Dobozos 3.2 TDCi RWD, FORD TRANSIT MK-7 Dobozos 2.2 TDCi, FORD TRANSIT MK-7 Dobozos 2.2 TDCi … Továbbiak megtekintése

A lépések az autó kialakításának függvényében kismértékben eltérhetnek.

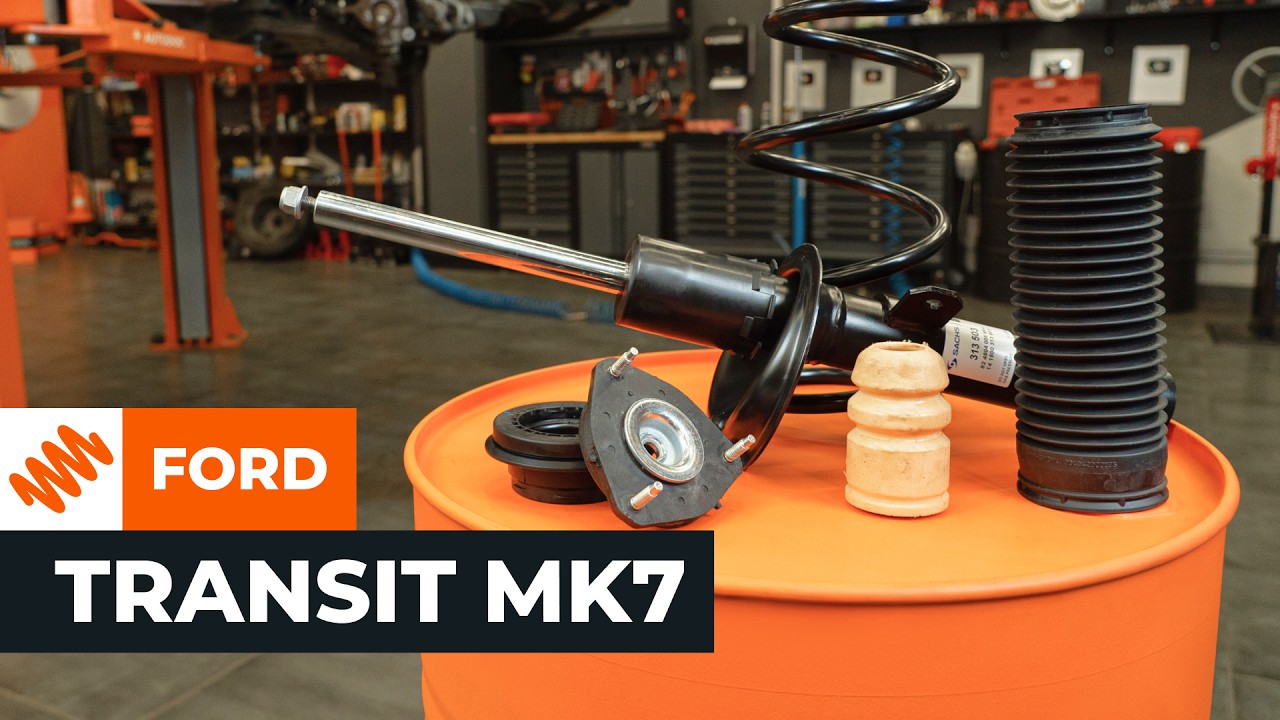

Az első lengéscsillapító rugóstag cseréje FORD TRANSIT MK7 gépkocsinál [AUTODOC ÚTMUTATÓ]

Az első lengéscsillapító rugóstag tartójának cseréje Ford Transit Mk7 van gépkocsinál - Csereútmutató

Az összes kívánt alkatrész cseréje – Toronycsapágy TRANSIT MK-7 Dobozos -hez és más FORD modellekhez

Egyéb helyettesítő termékek

Támcsapágy, gólyaláb

174274 FEBI BILSTEIN Javítókészlet, gólyaláb támasztó csapágy

11124,00 HUF

Áruház

SMA0194 ASHIKA Támcsapágy, gólyaláb

15523,00 HUF

Áruház

Csere: toronycsapágy – Ford Transit Mk7 van. A szerszámok, amelyekre szüksége lehet:

                      Drótkefe

                      WD-40 spray

                      Univerzális tisztítóspray

                      Kerámia zsír

                      Nyomatékkulcs

                      19-es kombinált kulcs

                      13-as dugókulcs fej

                      15-ös dugókulcs fej

                      18-as dugókulcs fej

                      19-es dugókulcs fej

                      24-es dugókulcs fej

                      36-os dugókulcs fej

                      18- as tőcsavarkiszedő fej

                      H5-ös hatszögű bitfej

                      H6-os hatszögű hosszabbító bit

                      21-es kerék dugókulcs

                      Racsniskulcs vagy elektromos szerszám a menetes rögzítőelemek eltávolításához/beszereléséhez

                      Hajtószár

                      Szerelőkar

                      Hosszú csőrös fogó

                      Teleszkópos mágneses felszedőszerszám

                      Pontozó

                      Kalapács

                      Gumikalapács

                      Gömbfej kinyomó

                      Állványos rugóösszehúzó

                      Hidraulikus váltóemelő vagy egy második járműemelő

                      Autólift vagy emelő emelőbakokkal és kerékékek

Szerszámok vásárlása

Csere: toronycsapágy – Ford Transit Mk7 van. Tippek az AUTODOC szakértőitől:

Az első felfüggesztés mindkét rugóstagját, tekercsrugóját és toronycsapágyát egyszerre kell kicserélni.
Az első felfüggesztés jobb és bal oldali rugóstagjainak, tekercsrugóinak és toronycsapágyainak csereeljárása azonos, kivéve a bal és jobb oldali rugóstagtartó rögzítőelemeinek hozzáférési lépéseit.
Minden munkát kikapcsolt gyújtás mellett kell elvégezni.

Csere: toronycsapágy – Ford Transit Mk7 van. Végezze el az alábbi lépéseket:

lépés 1

Nyissa ki az autó ajtaját.
lépés 2

Nyissa ki a kesztyűtartót.
lépés 3

A kesztyűtartó eltávolításához nyomja be a rögzítőfüleket.
lépés 4

Vegye le a kesztyűtartót.
lépés 5

Hajtsa vissza a szigetelést, amely a toronycsapágy rögzítőelemeit takarja.
lépés 6

Tisztítsa meg a felső toronycsapágy rögzítőelemeit. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 7

Lazítsa meg a toronycsapágy rögzítőelemeit. Használjon 13-as dugókulcs fejet. Használjon racsnis kulcsot.

Figyelem!
Ne csavarja ki teljesen csavarokat.
lépés 8

Rögzítse kerékékekkel a kerekeket.
lépés 9

Távolítsa el középről a kerékagysapkát.

lépés 10

Lazítsa meg a kerékrögzítő csavarokat. Használjon 21-es kerékcsavar dugókulcsot. Használjon hajtószárat.
lépés 11

Távolítsa el a sasszeget,amely a tengelyrögzítőt védi. Használjon szerelőkart. Használjon hosszú csőrös fogó.
lépés 12

Távolítsa el a védőburkolatot a tengelyanyáról.
lépés 13

Tisztítsa meg a tengelyanyát. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 14

Lazítsa meg a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon hajtószárat.
lépés 15

Emelje fel járművet.

Figyelem!
Ha emelőt használ, győződjön meg róla, hogy az autó kemény, sík felületen áll.Ügyeljen arra, hogy az autót emelőbakokkal is rögzítse.
lépés 16

Csavarja ki a kerékrögzítő csavarokat.

Csere: toronycsapágy – Ford Transit Mk7 van. Az AUTODOC ajánlja:
A sérülések elkerülése érdekében a csavarok kicsavarásánál rögzítse a kereket.
lépés 17

Távolítsa el a kereket.
lépés 18

Tisztítsa meg azt a rögzítőelemet, amely a stabilizátorpálcát a lengéscsillapító rugóstaghoz köti. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 19

Tisztítsa meg az ABS érzékelő kábelkonzoljának rögzítőelemét. Használjon drótkefét. Használjon WD-40 spray-t.

lépés 20

Tisztítsa meg azokat a rögzítő elemeket, amelyek a lengéscsillapító rugóstagot a kormánycsuklóhoz kötik. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 21

Csavarja ki az ABS érzékelő kábelkonzoljának rögzítőelemét. Használjon 18-as dugókulcs fejet. Használjon racsnis kulcsot.
lépés 22

Csatlakoztassa le az ABS érzékelő kábelkonzolját a lengéscsillapító rugóstagról.
lépés 23

Csavarja ki a rögzítőelemet, amely a stabilizátor kart a lengéscsillapító rugóstaghoz köti. Használjon 19-es kombinált kulcsot. Használjon H5-ös hatszögű bitfejet. Használjon racsnis kulcsot.
lépés 24

Válassza le a stabilizátorpálcát a lengéscsillapító rugóstagról.
lépés 25

Csavarja ki a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon racsnis kulcsot.
lépés 26

Távolítsa el a tengely alátétet. Használjon teleszkópos mágneses felszedőszerszámot.
lépés 27

Támassza meg a vezérlőkart. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.
lépés 28

Csatlakoztassa le a féltengelyt a kormánycsuklóról. Használjon pontozót. Használjon kalapácsot.
lépés 29

Távolítsa el a támaszt a függesztőkar alól.

Csere: toronycsapágy – Ford Transit Mk7 van. Tipp:
A hidrulikus váltóemelőt vagy a járműemelőt egyenletesen, rángatás nélkül engedje le, nehogy a jármű alkatrészei és mechanizmusai megsérüljenek.
lépés 30

Tisztítsa meg a rögzítőelemet, amely a gömbcsuklót a vezérlőkarhoz köti. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 31

Csavarja ki a rögzítőcsavart, amely a gömbcsuklót a vezérlőkarhoz köti. Használjon 24-es dugókulcs fejet. Használjon racsnis kulcsot.
lépés 32

Támassza meg a kormánycsuklót. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.
lépés 33

Távolítsa el a gömbcsuklót a vezérlőkarról. Használjon gömbfej kinyomót. Használjon szerelőkart.
lépés 34

Távolítsa el a támasztékot a kormánycsukló alól.

lépés 35

Oldja le a gömbcsuklót a vezérlőkarról úgy, hogy a vezérlőkart a szerelőkarral lefelé húzza.

lépés 36

Ezután mozdítsa el egy kicsit oldalra a kormánycsuklót, és óvatosan állítsa vissza a vezérlőkart az eredeti helyzetébe.

lépés 37

Támassza meg újra a kormánycsuklót.

lépés 38

Távolítsa el a féltengelyt a kormánycsuklóról.

lépés 39

Egy dróttal erősítse a féltengelyt a karosszériához.

Figyelem!
Ügyeljen rá, hogy a féltengely ne lógjon lefelé.
lépés 40

Csavarja ki a lengéscsillapító rugóstag alsó rögzítőcsavarját. Használjon 15-ös dugókulcs fejet. Használjon racsnis kulcsot.
lépés 41

Távolítsa el a rögzítőcsavart.
lépés 42

Csatlakoztassa le a kormánycsuklót a lengéscsillapító rugóstagjáról. Használjon gumikalapácsot. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.

Csere: toronycsapágy – Ford Transit Mk7 van. Az AUTODOC szakértői ajánlják:
Győződjön meg arról, hogy a kormánycsukló nem lóg lazán a féktömlőn vagy az elektromos kábelen.
lépés 43

Csavarja ki a lengéscsillapító rugóstag konzoljának rögzítőcsavarját.

Csere: toronycsapágy – Ford Transit Mk7 van. A szakemberek ajánlják:
A sérülések elkerülése érdekében a rögzítőelemek kioldásakor tartsa meg a alkatrészt.
lépés 44

Távolítsa el a lengéscsillapító rugóstag egységet.
lépés 45

Tisztítsa meg a lengéscsillapító rugóstag rögzítőfhelyét. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 46

Tisztítsa meg a stabilizátorpálca rögzítőelemét. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 47

Tisztítsa meg a féltengely csukló fogazatát. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 48

Attól függően, hogy melyik alkatrészt cseréli ki, előfordulhat, hogy szét kell szerelnie a rugóstagot. Ha azonban teljesen új alkatrészeket használ, akkor nem kell szétszerelnie a régi rugóstagot. Ebben az esetben az új rugóstag összeszereléséhez csak akkor van szükség egy álló rugókompresszorra, ha az alkatrészek külön-külön kerültek beszerzésre.

lépés 49

Helyezze a lengéscsillapító rugóstagot a rugó kompresszorra.

Figyelem!
Ügyeljen arra, hogy a rugókompresszor használatakor a rugó tekercseket erősen, mindkét végéről összenyomva tartsa.Győződjön meg róla, hogy a rugó a megfelelő helyzetben áll.Győződjön meg arról, hogy a kompresszor pofái szorosan illeszkednek a tekercsekhez.
lépés 50

Nyomja össze a rugót.
lépés 51

Tisztítsa meg a rugóstag dugattyúrúdjának felső részét. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 52

Távolítsa el a rugóstag dugattyúrúdjának anyáját. Használjon 18-as dugókulcs fejet. Használjon H6-os hatszögű hosszabbító bitet. Használjon racsnis kulcsot.
lépés 53

Távolítsa el a felső rugóstag konzolt.
lépés 54

Engedje ki a rugót.
lépés 55

Távolítsa el a csapágyat és a gumiütközőt.
lépés 56

Távolítsa el a porvédő gumiharangot.

lépés 57

Szereljen be új porvédő gumiharangot, gumiütközőt és tartócsapágyat.
lépés 58

Nyomja össze a rugót.
lépés 59

Szerelje fel az új felső toronycsapágy.
lépés 60

Helyezze fel és húzza meg a rugóstag dugattyúrúdjának anyáját. Használjon 18-as dugókulcs fejet. Használjon H6-os hatszögű hosszabbító bitet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 70 Nm.
lépés 61

Engedje ki a rugót.
lépés 62

Vegye le a lengéscsillapító rugóstag egységet a rugós kompresszorról.
lépés 63

Szerelje be a lengéscsillapító rugóstag egységet a sárvédőívbe.
lépés 64

Csavarja be a toronycsapágy rögzítőelemeit. Ne húzza meg őket.

Csere: toronycsapágy – Ford Transit Mk7 van. Az AUTODOC szakértői ajánlják:
A sérülések elkerülése érdekében a csavaranyák meghúzásakor tartsa meg a alkatrészt.
lépés 65

Rögzítse a rugóstagot a kormánycsuklóra. Használjon hidraulikus váltóemelőt vagy egy második járműemelőt.
lépés 66

Helyezze be és csavarja be a rögzítőcsavart.
lépés 67

Szerelje be a féltengelyt.

Figyelem!
Összeszereléskor használjon új tengelyanya-készletet: alátétet, anyát, védőburkolatot és csapszeget.
lépés 68

Helyezze be a tengely alátétet.
lépés 69

Csavarja be a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon racsnis kulcsot.
lépés 70

Tisztítsa meg a gömbcsukló szerelőülését. Használjon drótkefét. Használjon WD-40 spray-t.
lépés 71

Csatlakoztassa a gömbcsuklót a vezérlőkarhoz és csavarja be az anyacsavart. Használjon szerelőkart.
lépés 72

Szerelje be a stabilizátorpálcát és csavarja be az anyacsavart.
lépés 73

Szerelje be az ABS érzékelő kábelkonzolját és csavarja be az anyacsavart.
lépés 74

Húzza meg a rögzítőelemet, amely a stabilizátor kart a lengéscsillapító rugóstaghoz köti. Használjon 19-es dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 55 Nm.
lépés 75

Húzza meg az ABS érzékelő kábelkonzoljának rögzítőelemét. Használjon 18-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 45 Nm.
lépés 76

Emelje meg a kormánycsuklót.

lépés 77

Húzza meg a lengéscsillapító rugóstag alsó rögzítőcsavarját. Használjon 18-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 100 Nm + 180°.

Fontos!
Ügyeljen arra, hogy új rögzítőcsavarokat használjon.
lépés 78

Távolítsa el a támasztékot a kormánycsukló aljáról.

Csere: toronycsapágy – Ford Transit Mk7 van. Az AUTODOC ajánlja:
A hidrulikus váltóemelőt vagy a járműemelőt egyenletesen, rángatás nélkül engedje le, nehogy a jármű alkatrészei és mechanizmusai megsérüljenek.
lépés 79

Húzza meg a rögzítőelemet, amely a vezérlőkart a gömbcsuklóhoz köti. Használjon 24-es dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 150 Nm.
lépés 80

Tisztítsa meg a felni illesztési helyét. Használjon drótkefét. Használjon univerzális tisztítóspray-t.
lépés 81

Kezelje a kerékagynak a felnivel érintkező felületét. Használjon kerámia zsírt.
lépés 82

Szerelje fel a kereket.

Csere: toronycsapágy – Ford Transit Mk7 van. Tipp:
A sérülések elkerülése érdekében a csavarok meghúzásánál rögzítse a kereket.
lépés 83

Csavarja be a kerékcsavarokat. Használjon 21-es kerékcsavar dugókulcsot. Használjon racsnis kulcsot.
lépés 84

Engedje le az autót, és átlósan húzza meg a kerékanyákat. Használjon 21-es kerékcsavar dugókulcsot. Használjon nyomatékkulcsot. Meghúzási nyomaték: 200 Nm.
lépés 85

Húzza meg a tengelyanyát. Használjon 36-os dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 320 Nm.
lépés 86

Szerelje fel a védőburkolatot a tengelyanyára.
lépés 87

Szerelje be a sasszeget. Használjon szerelőkart.
lépés 88

Szerelje fel középre a kerékagysapkát.

lépés 89

Távolítsa el az emelőt, az emelőbakokat és a kerékékeket.

lépés 90

Húzza meg a toronycsapágy rögzítőelemeit. Használjon 13-as dugókulcs fejet. Használjon nyomatékkulcsot. Meghúzási nyomaték: 30 Nm.
lépés 91

Igazítsa vissza a helyére a szigetelést, amely a toronycsapágy rögzítőelemeit takarja.
lépés 92

Tegye vissza a helyére kesztyűtartót a rögzítőfülek benyomásával.
lépés 93

Csukja be a kesztyűtartót.
lépés 94

Zárja be az autó ajtaját.

Hasznos volt ez az útmutató?

Kérjük, 1-5-ig tartó skálán értékelje ezt az útmutatót. Ha kérdése van, tegye fel nekünk.

Megfelelő gumiabroncsokat keres?

Tudja meg, mely gumiabroncs- és kerékméretek kompatibilisek a FORD Transit Mk6 Van (V347, V348) modellel.

Gumiabroncsok böngészése

Az első felfüggesztőkar cseréje Ford Transit Mk7 van gépkocsinál – Csereútmutató

Ingyenes letöltés
1.81 MB
A kormányösszekötő gömbfej cseréje Ford Transit Mk7 van gépkocsinál – Csereútmutató

Ingyenes letöltés
1.57 MB
Az első kerékcsapágy cseréje Ford Transit Mk7 van gépkocsinál – Csereútmutató

Ingyenes letöltés
3.24 MB
A stabilizátor pálca cseréje Ford Transit Mk7 van gépkocsinál - Csereútmutató

Ingyenes letöltés
1.52 MB
A stabilizátorrúd perselyeinek cseréje Ford Transit Mk7 van gépkocsinál - Csereútmutató

Ingyenes letöltés
2.15 MB
Első lengéscsillapító rugóstag cseréje Ford Transit Mk7 van gépkocsinál – Csereútmutató

Ingyenes letöltés
4.62 MB

Első lengéscsillapító rugóstag cseréje Ford Transit Mk7 van gépkocsinál – Csereútmutató

Ingyenes letöltés
4.62 MB
Az első futómű rugó cseréje Ford Transit Mk7 van gépkocsinál - Csereútmutató

Ingyenes letöltés
4.54 MB
Az első lengéscsillapító rugóstag tartójának cseréje FORD Transit Mk6 Platós teherautó/Alváz (V347, V348) gépkocsinál - Csereútmutató

Ingyenes letöltés
4.44 MB
Az első lengéscsillapító rugóstag tartójának cseréje FORD Transit Mk6 Busz (V347, V348) gépkocsinál - Csereútmutató

Ingyenes letöltés
4.45 MB
Az első lengéscsillapító rugóstag tartójának cseréje FORD Transit Mk6 Tourneo gépkocsinál - Csereútmutató

Ingyenes letöltés
4.43 MB
Toronycsapágy cseréje az autóban – javítási útmutató

Univerzális

Ingyenes letöltés
1.04 MB

Profilja a személyes segítője.

Autós kiadások, autós napló és a alkatrészcsere-ütemezés; kedvenc anyagok, jegyzetek és dokumentumainak mentése

Telepítse az AUTODOC CLUB app-ot!

Személyes autóköltség-kezelője, karbantartási tippek, emlékeztetők közelgő időpontokról és szerviz szolgáltatás időközökről, „csináld magad” javítási utasítások - mindezt a telefonján.

Szkennelés

Az alkalmazás letöltéséhez:

- szkennelje be a QR-kódot
- letöltés az App Store-ból
- letöltés a Google Play áruházból

Hogyan távolítsuk el a karcolásokat az autóról? | AUTODOC tippek

27K megtekintés

Kiadás dátuma: 12/05/2022
Olyan dolgok, amelyeket soha ne tegyen manuális sebességváltójával | AUTODOC tippek

151K megtekintés

Kiadás dátuma: 20/10/2020
5 tipp új vezetőknek | AUTODOC tippek

2K megtekintés

Kiadás dátuma: 31/01/2023
Top 5 hiba a gyújtógyertyák cseréjekor | AUTODOC tippek

5K megtekintés

Kiadás dátuma: 13/07/2023
